Спосіб живлення споживачів електричної енергії від централізованої енергосистеми і відновлюваних джерел енергії

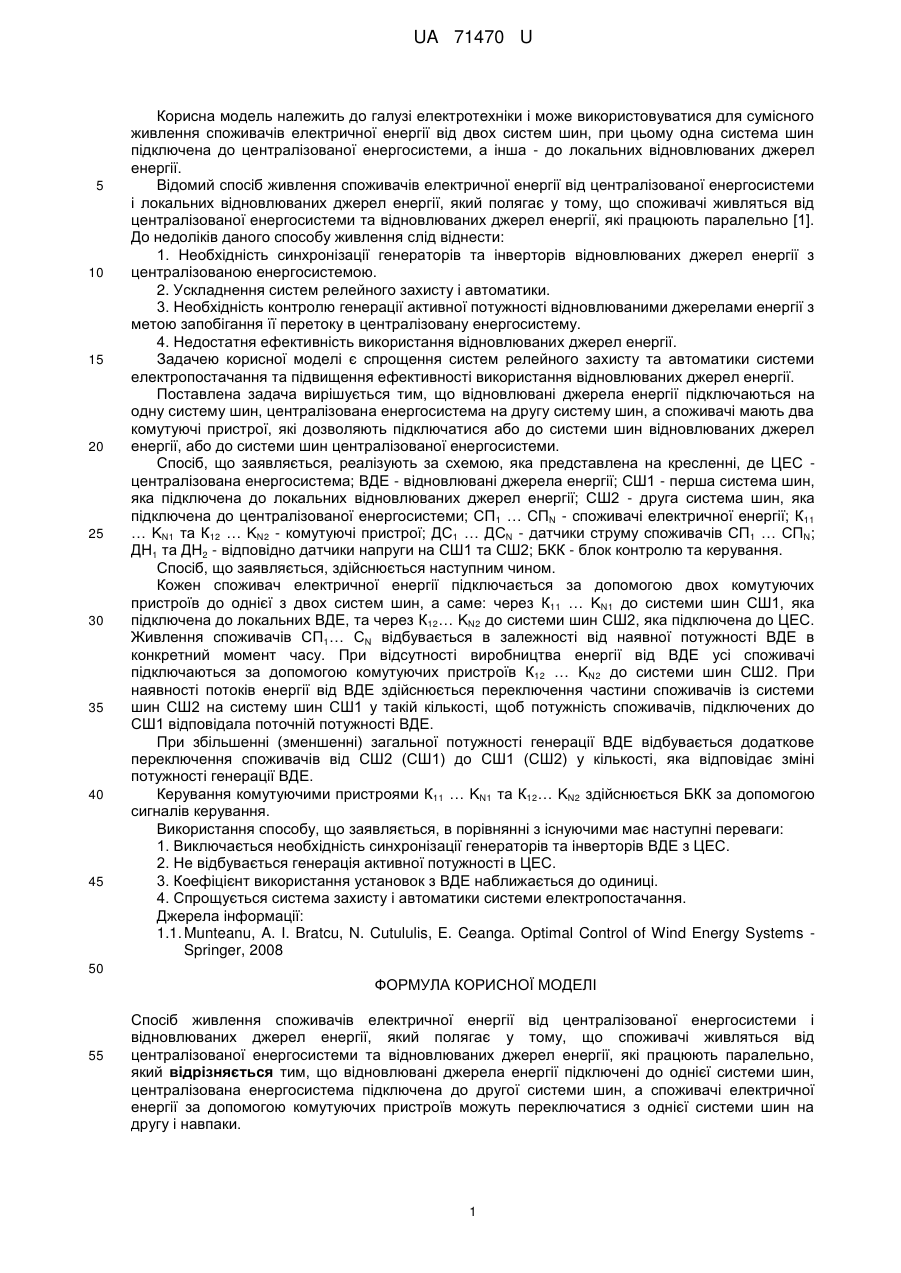

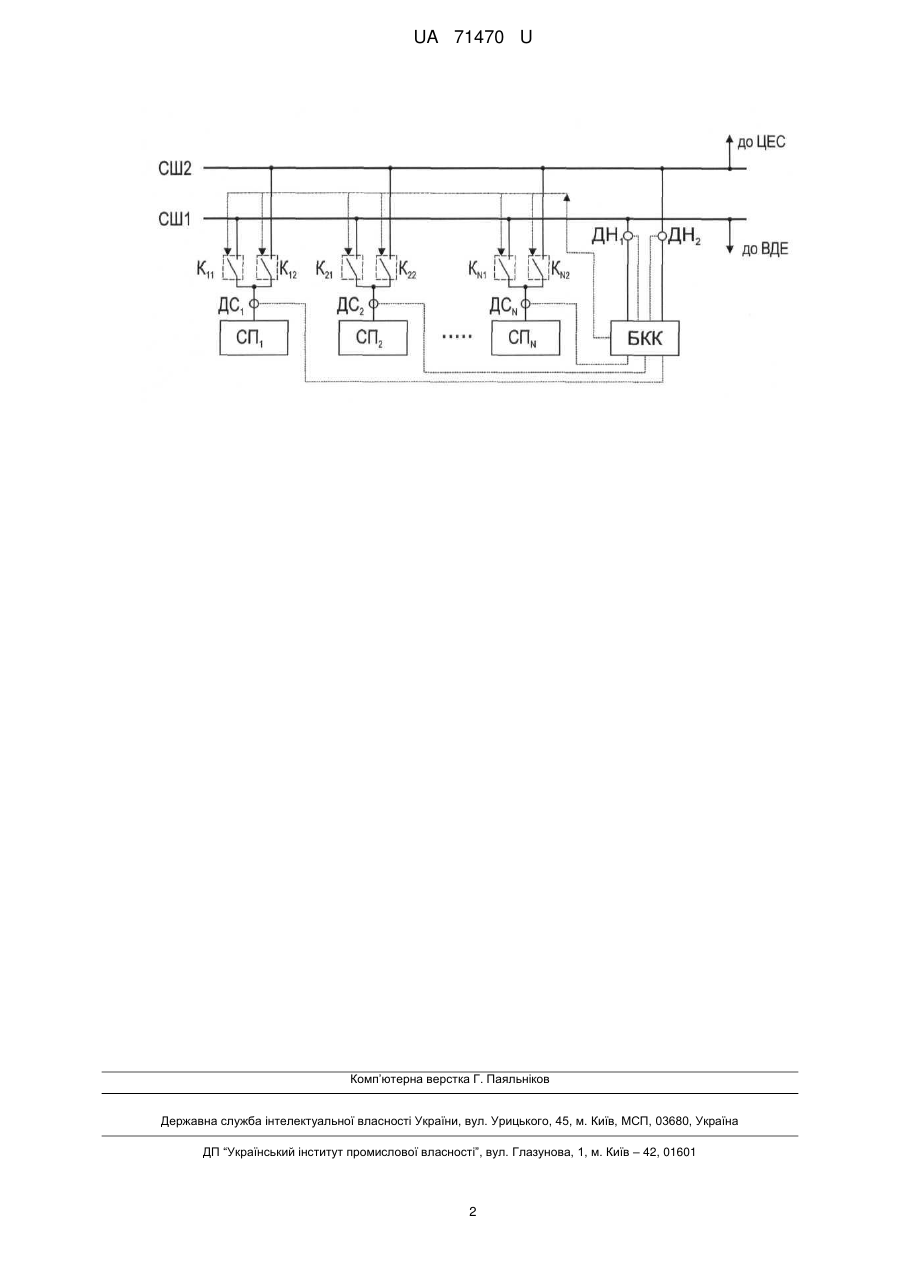

Реферат: Спосіб живлення споживачів електричної енергії від централізованої енергосистеми і відновлюваних джерел енергії полягає у тому, що споживачі живляться від централізованої енергосистеми та відновлюваних джерел енергії, підключених до однієї системи шин, а централізована енергосистема підключена до другої системи шин. Споживачі електричної енергії за допомогою комутуючих пристроїв можуть переключатися з однієї системи шин на другу і навпаки. UA 71470 U (12) UA 71470 U UA 71470 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі електротехніки і може використовуватися для сумісного живлення споживачів електричної енергії від двох систем шин, при цьому одна система шин підключена до централізованої енергосистеми, а інша - до локальних відновлюваних джерел енергії. Відомий спосіб живлення споживачів електричної енергії від централізованої енергосистеми і локальних відновлюваних джерел енергії, який полягає у тому, що споживачі живляться від централізованої енергосистеми та відновлюваних джерел енергії, які працюють паралельно [1]. До недоліків даного способу живлення слід віднести: 1. Необхідність синхронізації генераторів та інверторів відновлюваних джерел енергії з централізованою енергосистемою. 2. Ускладнення систем релейного захисту і автоматики. 3. Необхідність контролю генерації активної потужності відновлюваними джерелами енергії з метою запобігання її перетоку в централізовану енергосистему. 4. Недостатня ефективність використання відновлюваних джерел енергії. Задачею корисної моделі є спрощення систем релейного захисту та автоматики системи електропостачання та підвищення ефективності використання відновлюваних джерел енергії. Поставлена задача вирішується тим, що відновлювані джерела енергії підключаються на одну систему шин, централізована енергосистема на другу систему шин, а споживачі мають два комутуючі пристрої, які дозволяють підключатися або до системи шин відновлюваних джерел енергії, або до системи шин централізованої енергосистеми. Спосіб, що заявляється, реалізують за схемою, яка представлена на кресленні, де ЦЕС централізована енергосистема; ВДЕ - відновлювані джерела енергії; СШ1 - перша система шин, яка підключена до локальних відновлюваних джерел енергії; СШ2 - друга система шин, яка підключена до централізованої енергосистеми; СП1 … CПN - споживачі електричної енергії; К11 … KN1 та К12 … KN2 - комутуючі пристрої; ДС1 … ДСN - датчики струму споживачів СП1 … CПN; ДН1 та ДН2 - відповідно датчики напруги на СШ1 та СШ2; БКК - блок контролю та керування. Спосіб, що заявляється, здійснюється наступним чином. Кожен споживач електричної енергії підключається за допомогою двох комутуючих пристроїв до однієї з двох систем шин, а саме: через К11 … KN1 до системи шин СШ1, яка підключена до локальних ВДЕ, та через К12… KN2 до системи шин СШ2, яка підключена до ЦЕС. Живлення споживачів СП1… CN відбувається в залежності від наявної потужності ВДЕ в конкретний момент часу. При відсутності виробництва енергії від ВДЕ усі споживачі підключаються за допомогою комутуючих пристроїв К12 … KN2 до системи шин СШ2. При наявності потоків енергії від ВДЕ здійснюється переключення частини споживачів із системи шин СШ2 на систему шин СШ1 у такій кількості, щоб потужність споживачів, підключених до СШ1 відповідала поточній потужності ВДЕ. При збільшенні (зменшенні) загальної потужності генерації ВДЕ відбувається додаткове переключення споживачів від СШ2 (СШ1) до СШ1 (СШ2) у кількості, яка відповідає зміні потужності генерації ВДЕ. Керування комутуючими пристроями К11 … KN1 та К12… KN2 здійснюється БКК за допомогою сигналів керування. Використання способу, що заявляється, в порівнянні з існуючими має наступні переваги: 1. Виключається необхідність синхронізації генераторів та інверторів ВДЕ з ЦЕС. 2. Не відбувається генерація активної потужності в ЦЕС. 3. Коефіцієнт використання установок з ВДЕ наближається до одиниці. 4. Спрощується система захисту і автоматики системи електропостачання. Джерела інформації: 1.1. Munteanu, A. I. Bratcu, N. Cutululis, E. Ceanga. Optimal Control of Wind Energy Systems Springer, 2008 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Спосіб живлення споживачів електричної енергії від централізованої енергосистеми і відновлюваних джерел енергії, який полягає у тому, що споживачі живляться від централізованої енергосистеми та відновлюваних джерел енергії, які працюють паралельно, який відрізняється тим, що відновлювані джерела енергії підключені до однієї системи шин, централізована енергосистема підключена до другої системи шин, а споживачі електричної енергії за допомогою комутуючих пристроїв можуть переключатися з однієї системи шин на другу і навпаки. 1 UA 71470 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
