Пристрій для санації повітря тваринницьких приміщень

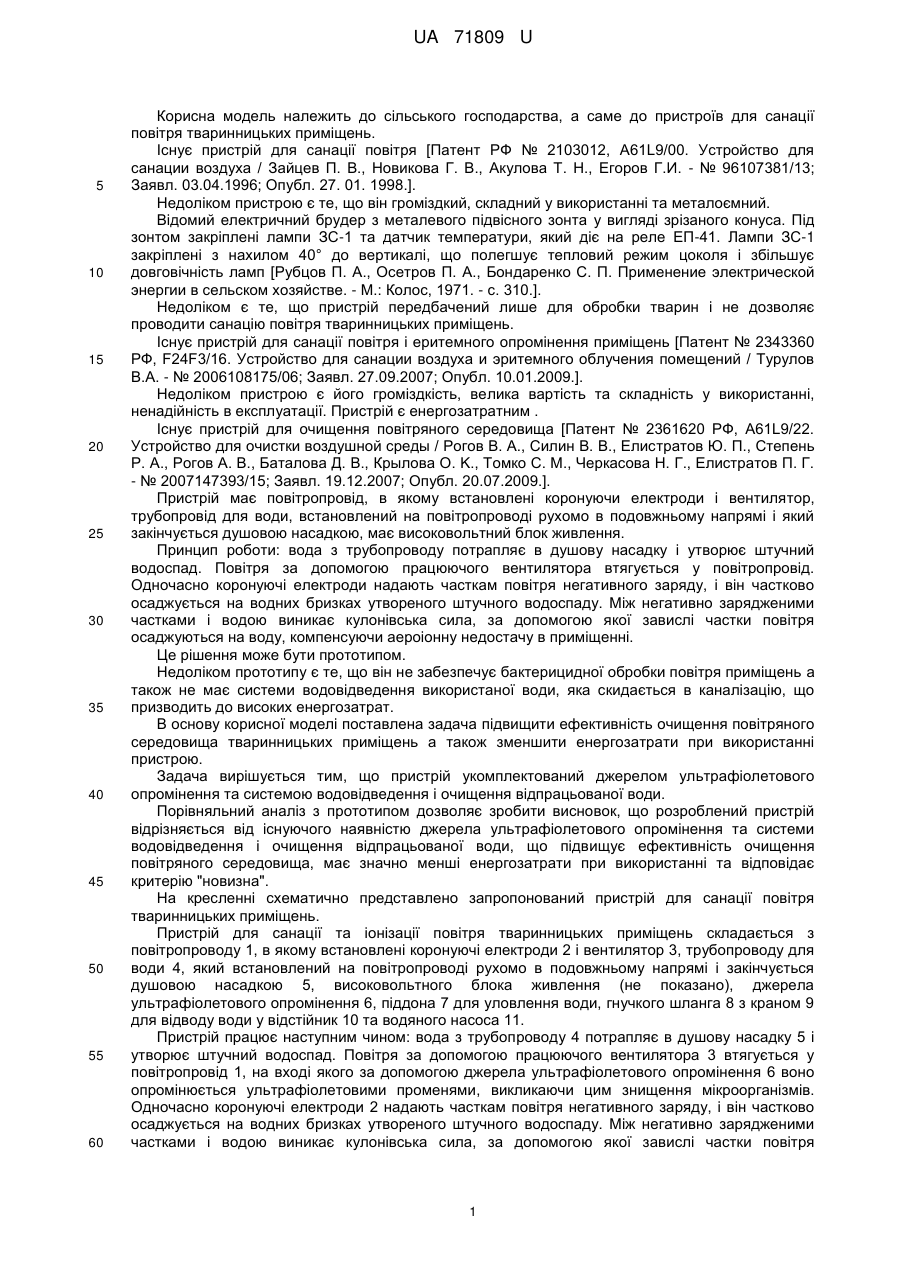

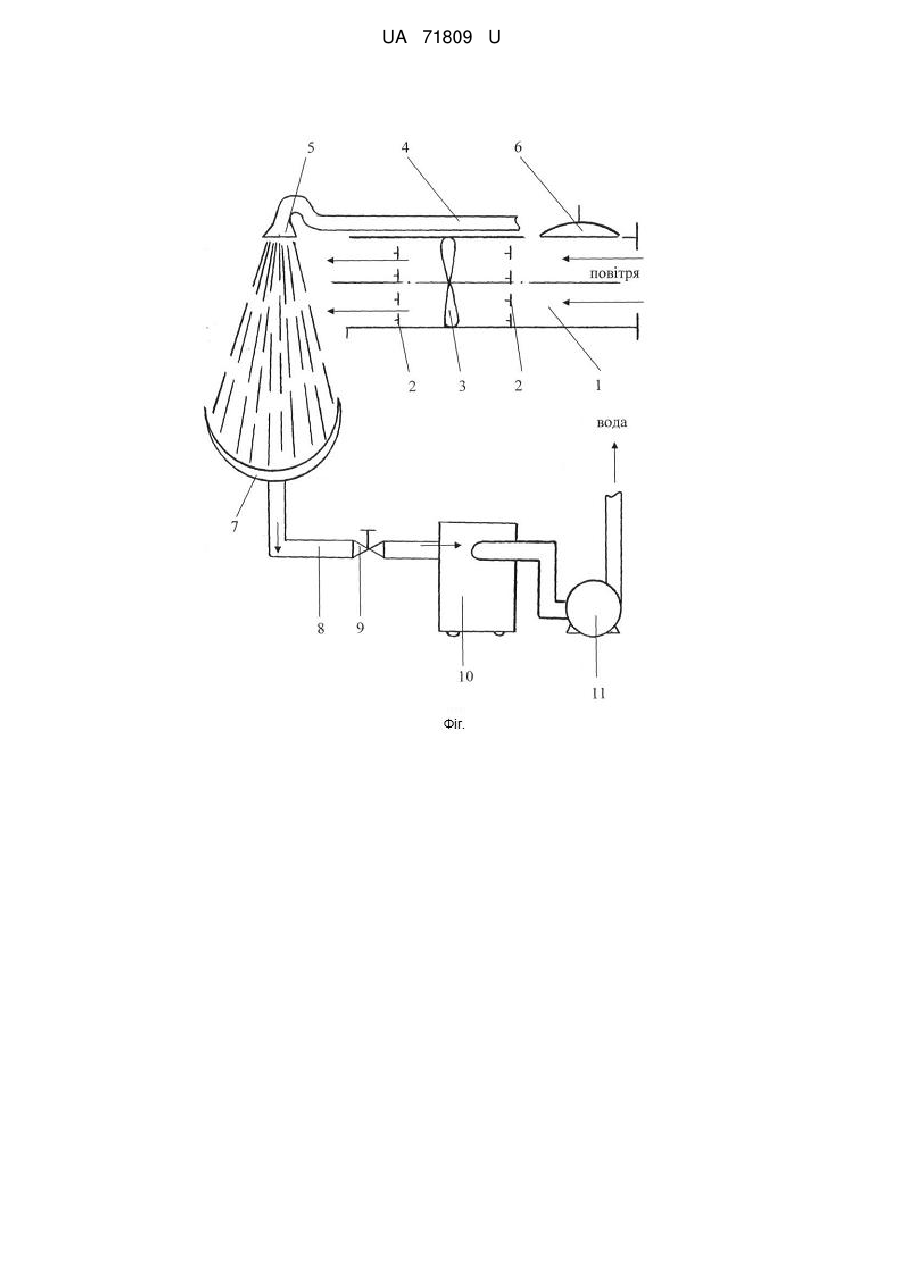

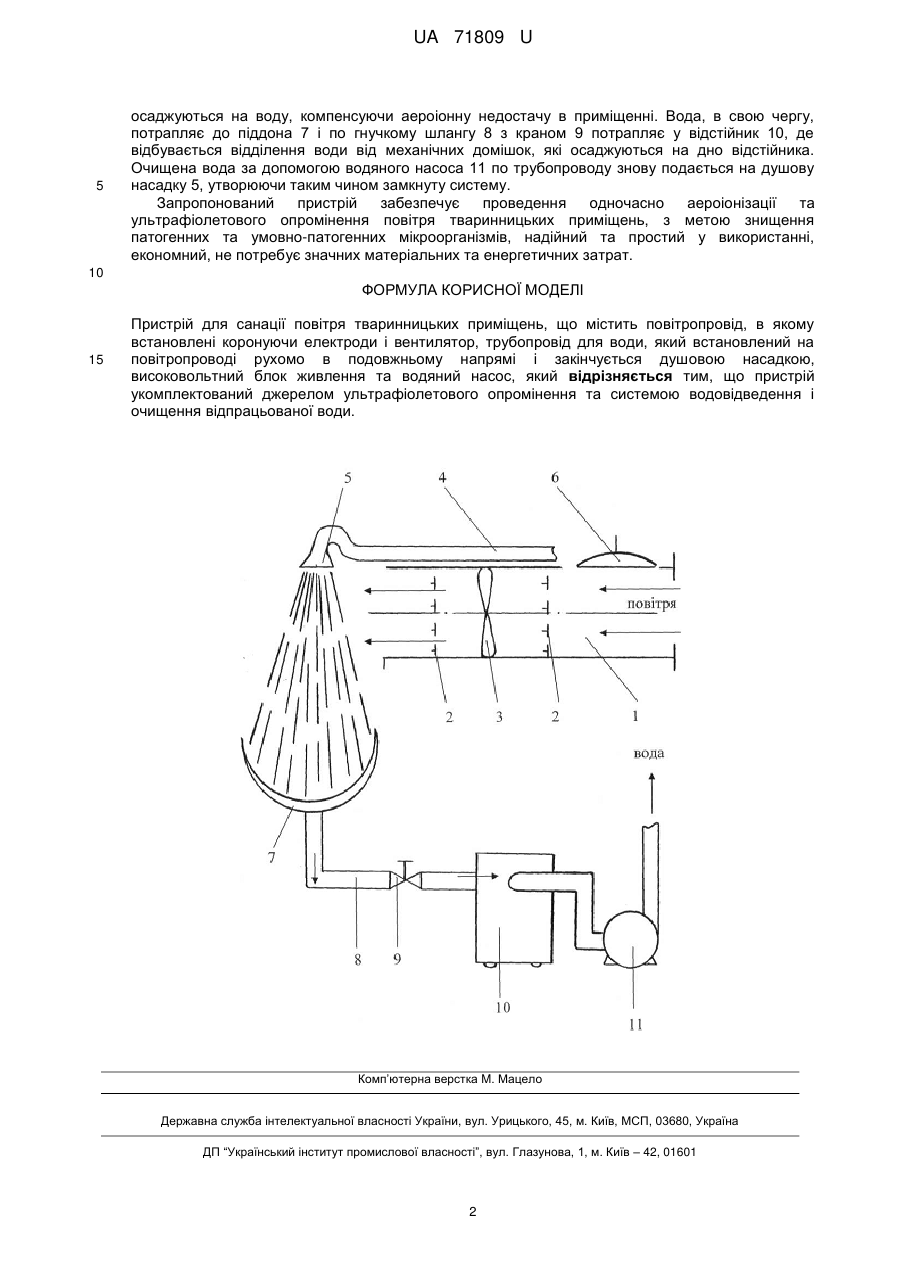

Реферат: Пристрій для санації повітря тваринницьких приміщень, що містить повітропровід, в якому встановлені коронуючи електроди і вентилятор, трубопровід для води, встановлений на повітропроводі рухомо в подовжньому напрямі і закінчується душовою насадкою, високовольтний блок живлення та водяний насос. Пристрій укомплектований джерелом ультрафіолетового опромінення та системою водовідведення і очищення відпрацьованої води. UA 71809 U (54) ПРИСТРІЙ ДЛЯ САНАЦІЇ ПОВІТРЯ ТВАРИННИЦЬКИХ ПРИМІЩЕНЬ UA 71809 U UA 71809 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільського господарства, а саме до пристроїв для санації повітря тваринницьких приміщень. Існує пристрій для санації повітря [Патент РФ № 2103012, A61L9/00. Устройство для санации воздуха / Зайцев П. В., Новикова Г. В., Акулова Т. Н., Егоров Г.И. - № 96107381/13; Заявл. 03.04.1996; Опубл. 27. 01. 1998.]. Недоліком пристрою є те, що він громіздкий, складний у використанні та металоємний. Відомий електричний брудер з металевого підвісного зонта у вигляді зрізаного конуса. Під зонтом закріплені лампи ЗС-1 та датчик температури, який діє на реле ЕП-41. Лампи ЗС-1 закріплені з нахилом 40° до вертикалі, що полегшує тепловий режим цоколя і збільшує довговічність ламп [Рубцов П. А., Осетров П. А., Бондаренко С. П. Применение электрической энергии в сельском хозяйстве. - М.: Колос, 1971. - с. 310.]. Недоліком є те, що пристрій передбачений лише для обробки тварин і не дозволяє проводити санацію повітря тваринницьких приміщень. Існує пристрій для санації повітря і еритемного опромінення приміщень [Патент № 2343360 РФ, F24F3/16. Устройство для санации воздуха и эритемного облучения помещений / Турулов В.А. - № 2006108175/06; Заявл. 27.09.2007; Опубл. 10.01.2009.]. Недоліком пристрою є його громіздкість, велика вартість та складність у використанні, ненадійність в експлуатації. Пристрій є енергозатратним . Існує пристрій для очищення повітряного середовища [Патент № 2361620 РФ, A61L9/22. Устройство для очистки воздушной среды / Рогов В. А., Силин В. В., Елистратов Ю. П., Степень Р. А., Рогов А. В., Баталова Д. В., Крылова O. K., Томко С. М., Черкасова Н. Г., Елистратов П. Г. - № 2007147393/15; Заявл. 19.12.2007; Опубл. 20.07.2009.]. Пристрій має повітропровід, в якому встановлені коронуючи електроди і вентилятор, трубопровід для води, встановлений на повітропроводі рухомо в подовжньому напрямі і який закінчується душовою насадкою, має високовольтний блок живлення. Принцип роботи: вода з трубопроводу потрапляє в душову насадку і утворює штучний водоспад. Повітря за допомогою працюючого вентилятора втягується у повітропровід. Одночасно коронуючі електроди надають часткам повітря негативного заряду, і він частково осаджується на водних бризках утвореного штучного водоспаду. Між негативно зарядженими частками і водою виникає кулонівська сила, за допомогою якої завислі частки повітря осаджуються на воду, компенсуючи аероіонну недостачу в приміщенні. Це рішення може бути прототипом. Недоліком прототипу є те, що він не забезпечує бактерицидної обробки повітря приміщень а також не має системи водовідведення використаної води, яка скидається в каналізацію, що призводить до високих енергозатрат. В основу корисної моделі поставлена задача підвищити ефективність очищення повітряного середовища тваринницьких приміщень а також зменшити енергозатрати при використанні пристрою. Задача вирішується тим, що пристрій укомплектований джерелом ультрафіолетового опромінення та системою водовідведення і очищення відпрацьованої води. Порівняльний аналіз з прототипом дозволяє зробити висновок, що розроблений пристрій відрізняється від існуючого наявністю джерела ультрафіолетового опромінення та системи водовідведення і очищення відпрацьованої води, що підвищує ефективність очищення повітряного середовища, має значно менші енергозатрати при використанні та відповідає критерію "новизна". На кресленні схематично представлено запропонований пристрій для санації повітря тваринницьких приміщень. Пристрій для санації та іонізації повітря тваринницьких приміщень складається з повітропроводу 1, в якому встановлені коронуючі електроди 2 і вентилятор 3, трубопроводу для води 4, який встановлений на повітропроводі рухомо в подовжньому напрямі і закінчується душовою насадкою 5, високовольтного блока живлення (не показано), джерела ультрафіолетового опромінення 6, піддона 7 для уловлення води, гнучкого шланга 8 з краном 9 для відводу води у відстійник 10 та водяного насоса 11. Пристрій працює наступним чином: вода з трубопроводу 4 потрапляє в душову насадку 5 і утворює штучний водоспад. Повітря за допомогою працюючого вентилятора 3 втягується у повітропровід 1, на вході якого за допомогою джерела ультрафіолетового опромінення 6 воно опромінюється ультрафіолетовими променями, викликаючи цим знищення мікроорганізмів. Одночасно коронуючі електроди 2 надають часткам повітря негативного заряду, і він частково осаджується на водних бризках утвореного штучного водоспаду. Між негативно зарядженими частками і водою виникає кулонівська сила, за допомогою якої завислі частки повітря 1 UA 71809 U 5 осаджуються на воду, компенсуючи аероіонну недостачу в приміщенні. Вода, в свою чергу, потрапляє до піддона 7 і по гнучкому шлангу 8 з краном 9 потрапляє у відстійник 10, де відбувається відділення води від механічних домішок, які осаджуються на дно відстійника. Очищена вода за допомогою водяного насоса 11 по трубопроводу знову подається на душову насадку 5, утворюючи таким чином замкнуту систему. Запропонований пристрій забезпечує проведення одночасно аероіонізації та ультрафіолетового опромінення повітря тваринницьких приміщень, з метою знищення патогенних та умовно-патогенних мікроорганізмів, надійний та простий у використанні, економний, не потребує значних матеріальних та енергетичних затрат. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Пристрій для санації повітря тваринницьких приміщень, що містить повітропровід, в якому встановлені коронуючи електроди і вентилятор, трубопровід для води, який встановлений на повітропроводі рухомо в подовжньому напрямі і закінчується душовою насадкою, високовольтний блок живлення та водяний насос, який відрізняється тим, що пристрій укомплектований джерелом ультрафіолетового опромінення та системою водовідведення і очищення відпрацьованої води. Комп’ютерна верстка M. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
