Пристрій примусової вентиляції тваринницьких приміщень

Номер патенту: 40791

Опубліковано: 27.04.2009

Автори: Данильчук Михайло Іванович, Бугаєвський Віктор Макарович

Завантажити PDF файл.

Формула / Реферат

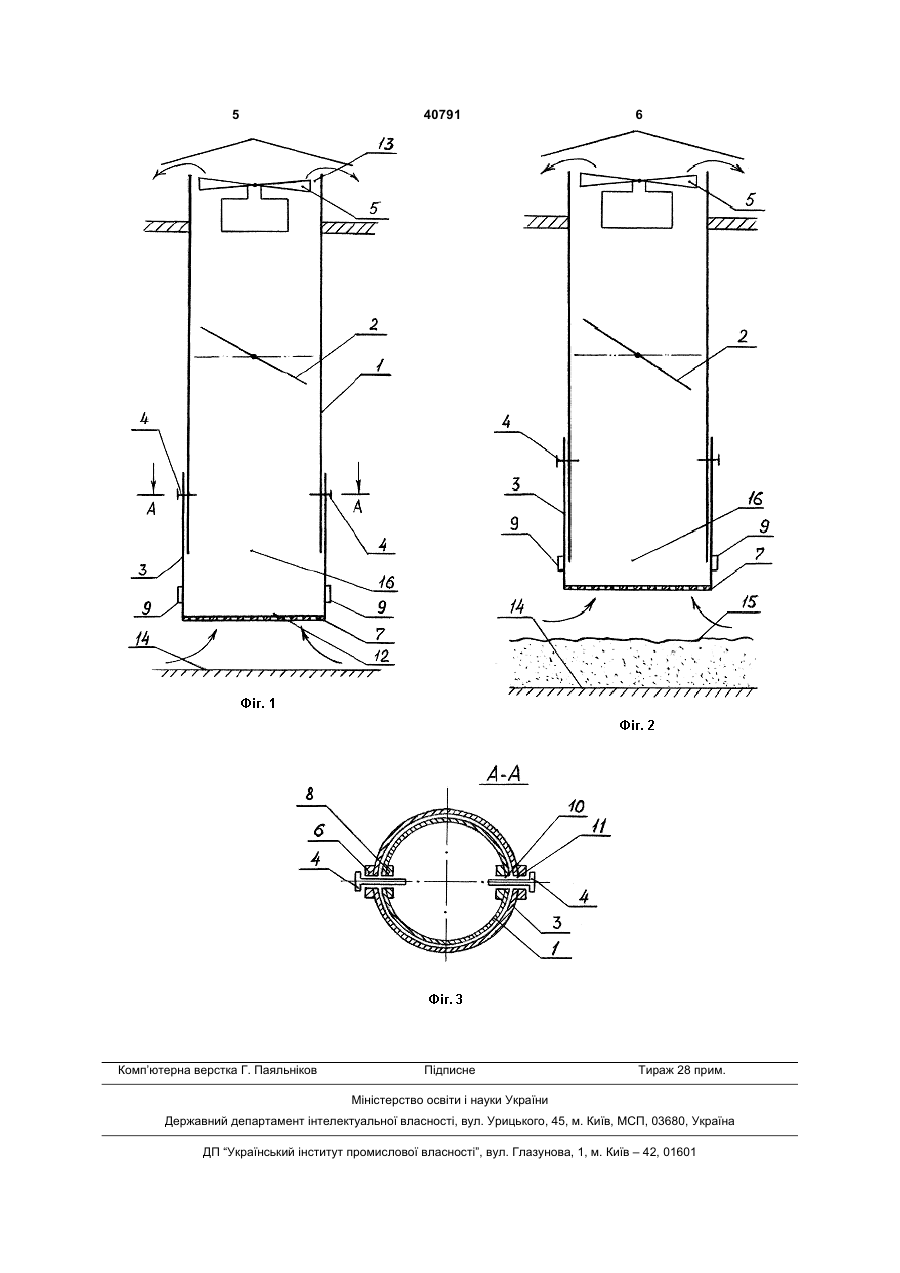

1. Пристрій примусової вентиляції тваринницьких приміщень, що містить повітряний канал з отворами в нижній частині, який відрізняється тим, що повітряний канал являє собою трубу, на якій в нижній частині закріплений утримувачами концентрично трубі стакан з сітчастим дном з можливістю зміни місця фіксації на трубі, та в трубі встановлений поворотний клапан.

2. Пристрій за п. 1, який відрізняється тим, що труба та стакан мають круглий поперечний переріз.

3. Пристрій за п. 1, який відрізняється тим, що труба та стакан виготовлені з металу, а стінки стакана охоплюють стінки труби.

Текст

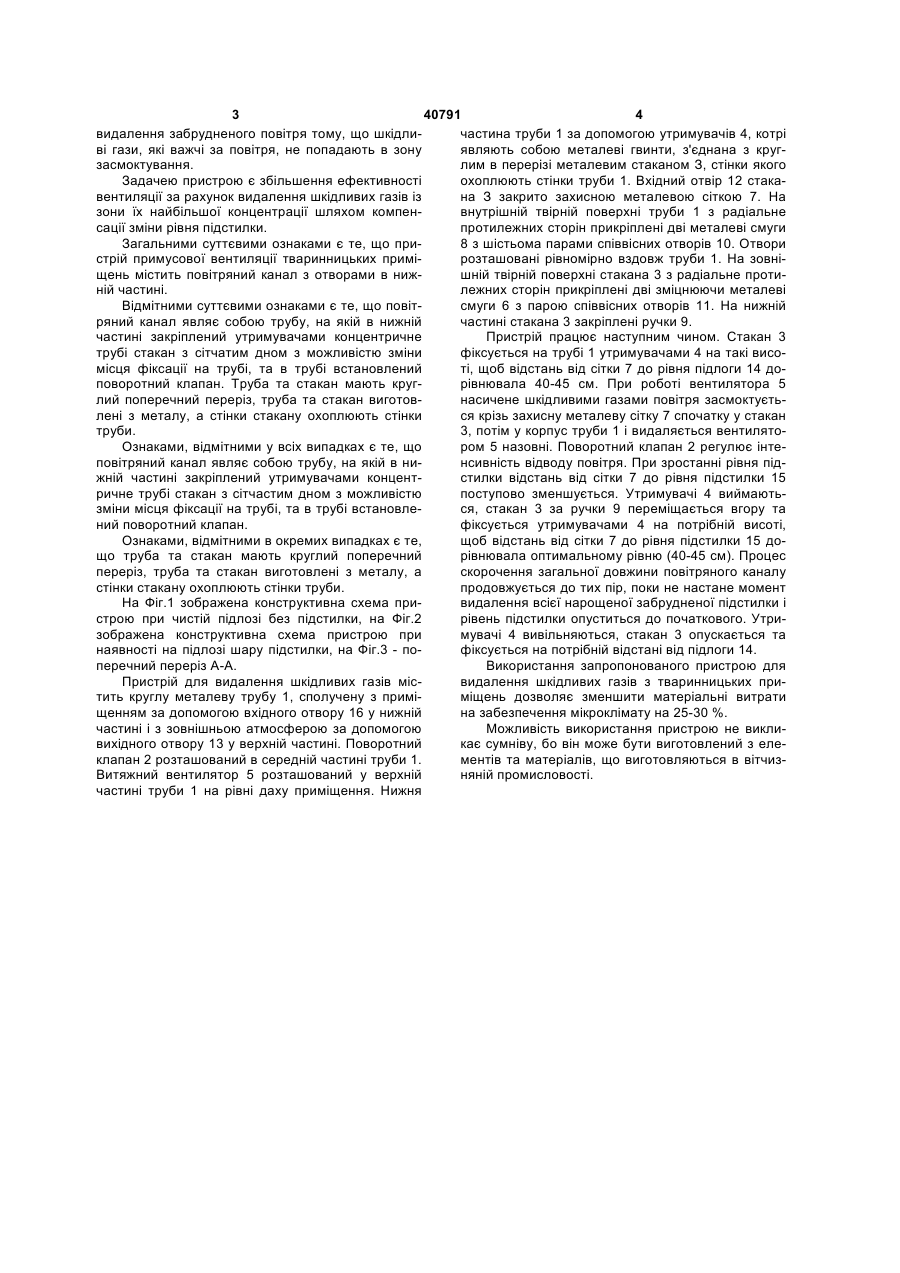

1. Пристрій примусової вентиляції тваринницьких приміщень, що містить повітряний канал з отворами в нижній частині, який відрізняється 3 40791 4 видалення забрудненого повітря тому, що шкідличастина труби 1 за допомогою утримувачів 4, котрі ві гази, які важчі за повітря, не попадають в зону являють собою металеві гвинти, з'єднана з кругзасмоктування. лим в перерізі металевим стаканом З, стінки якого Задачею пристрою є збільшення ефективності охоплюють стінки труби 1. Вхідний отвір 12 стакавентиляції за рахунок видалення шкідливих газів із на З закрито захисною металевою сіткою 7. На зони їх найбільшої концентрації шляхом компенвнутрішній твірній поверхні труби 1 з радіальне сації зміни рівня підстилки. протилежних сторін прикріплені дві металеві смуги Загальними суттєвими ознаками є те, що при8 з шістьома парами співвісних отворів 10. Отвори стрій примусової вентиляції тваринницьких примірозташовані рівномірно вздовж труби 1. На зовніщень містить повітряний канал з отворами в нижшній твірній поверхні стакана 3 з радіальне протиній частині. лежних сторін прикріплені дві зміцнюючи металеві Відмітними суттєвими ознаками є те, що повітсмуги 6 з парою співвісних отворів 11. На нижній ряний канал являє собою трубу, на якій в нижній частині стакана 3 закріплені ручки 9. Пристрій працює наступним чином. Стакан 3 частині закріплений утримувачами концентричне трубі стакан з сітчатим дном з можливістю зміни фіксується на трубі 1 утримувачами 4 на такі висомісця фіксації на трубі, та в трубі встановлений ті, щоб відстань від сітки 7 до рівня підлоги 14 доповоротний клапан. Труба та стакан мають кругрівнювала 40-45 см. При роботі вентилятора 5 насичене шкідливими газами повітря засмоктуєтьлий поперечний переріз, труба та стакан виготовся крізь захисну металеву сітку 7 спочатку у стакан лені з металу, а стінки стакану охоплюють стінки 3, потім у корпус труби 1 і видаляється вентилятотруби. ром 5 назовні. Поворотний клапан 2 регулює інтеОзнаками, відмітними у всіх випадках є те, що повітряний канал являє собою трубу, на якій в нинсивність відводу повітря. При зростанні рівня піджній частині закріплений утримувачами концентстилки відстань від сітки 7 до рівня підстилки 15 ричне трубі стакан з сітчастим дном з можливістю поступово зменшується. Утримувачі 4 виймаються, стакан 3 за ручки 9 переміщається вгору та зміни місця фіксації на трубі, та в трубі встановлений поворотний клапан. фіксується утримувачами 4 на потрібній висоті, Ознаками, відмітними в окремих випадках є те, щоб відстань від сітки 7 до рівня підстилки 15 дощо труба та стакан мають круглий поперечний рівнювала оптимальному рівню (40-45 см). Процес переріз, труба та стакан виготовлені з металу, а скорочення загальної довжини повітряного каналу стінки стакану охоплюють стінки труби. продовжується до тих пір, поки не настане момент видалення всієї нарощеної забрудненої підстилки і На Фіг.1 зображена конструктивна схема пристрою при чистій підлозі без підстилки, на Фіг.2 рівень підстилки опуститься до початкового. Утримувачі 4 вивільняються, стакан 3 опускається та зображена конструктивна схема пристрою при фіксується на потрібній відстані від підлоги 14. наявності на підлозі шару підстилки, на Фіг.3 - поВикористання запропонованого пристрою для перечний переріз А-А. видалення шкідливих газів з тваринницьких приПристрій для видалення шкідливих газів місміщень дозволяє зменшити матеріальні витрати тить круглу металеву трубу 1, сполучену з приміна забезпечення мікроклімату на 25-30 %. щенням за допомогою вхідного отвору 16 у нижній Можливість використання пристрою не викличастині і з зовнішньою атмосферою за допомогою кає сумніву, бо він може бути виготовлений з елевихідного отвору 13 у верхній частині. Поворотний клапан 2 розташований в середній частині труби 1. ментів та матеріалів, що виготовляються в вітчизВитяжний вентилятор 5 розташований у верхній няній промисловості. частині труби 1 на рівні даху приміщення. Нижня 5 Комп’ютерна верстка Г. Паяльніков 40791 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device for forced ventilation of stock buildings

Автори англійською

Buhaievskyi Viktor Makarovych, Danylchuk Mykhailo Ivanovych

Назва патенту російською

Устройство принудительной вентиляции животноводческих помещений

Автори російською

Бугаевский Виктор Макарович, Данильчук Михаил Иванович

МПК / Мітки

МПК: F24F 7/06

Мітки: пристрій, приміщень, тваринницьких, примусової, вентиляції
