Остеопластичний штифт для усунення оро-антрального сполучення

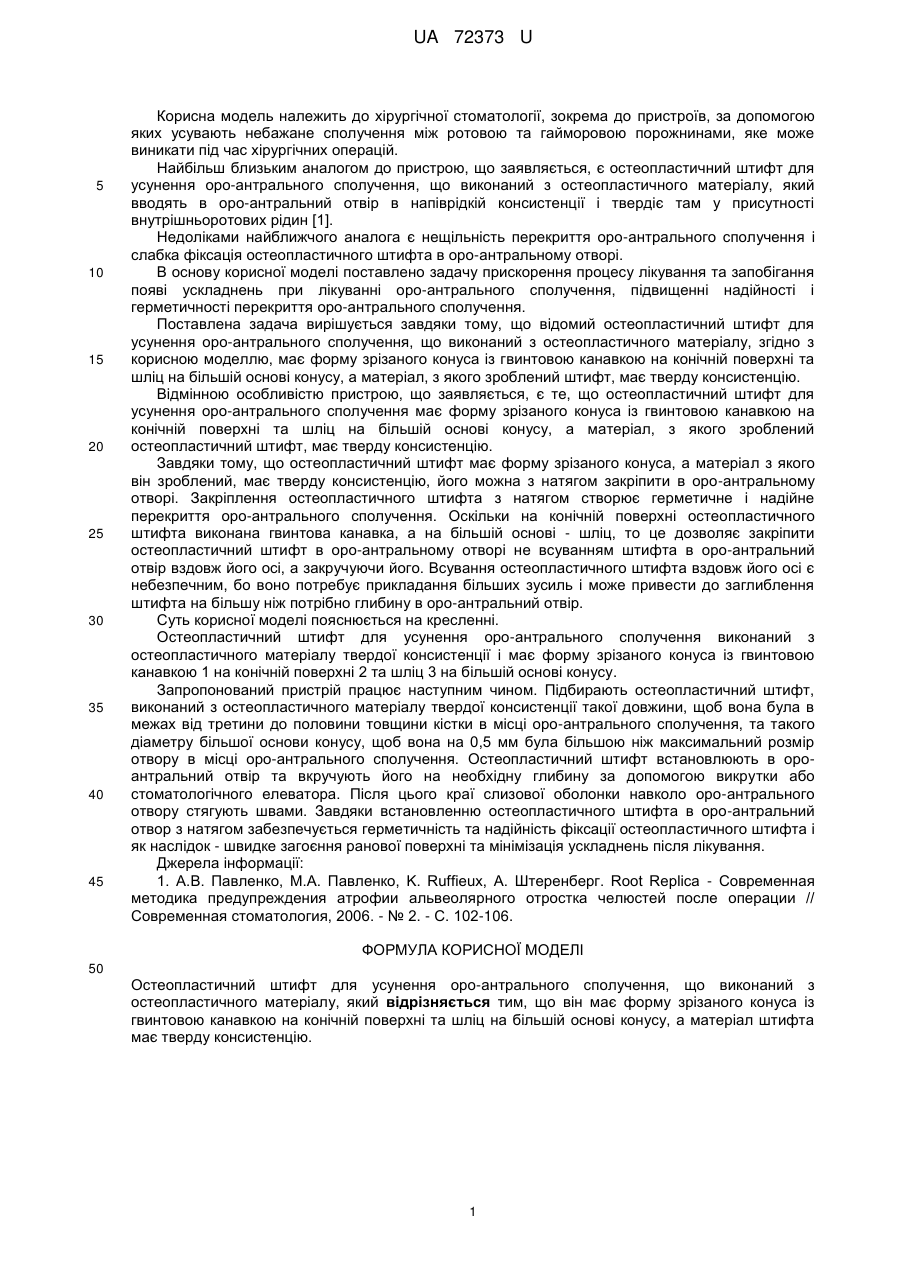

Реферат: UA 72373 U UA 72373 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до хірургічної стоматології, зокрема до пристроїв, за допомогою яких усувають небажане сполучення між ротовою та гайморовою порожнинами, яке може виникати під час хірургічних операцій. Найбільш близьким аналогом до пристрою, що заявляється, є остеопластичний штифт для усунення оро-антрального сполучення, що виконаний з остеопластичного матеріалу, який вводять в оро-антральний отвір в напіврідкій консистенції і твердіє там у присутності внутрішньоротових рідин [1]. Недоліками найближчого аналога є нещільність перекриття оро-антрального сполучення і слабка фіксація остеопластичного штифта в оро-антральному отворі. В основу корисної моделі поставлено задачу прискорення процесу лікування та запобігання появі ускладнень при лікуванні оро-антрального сполучення, підвищенні надійності і герметичності перекриття оро-антрального сполучення. Поставлена задача вирішується завдяки тому, що відомий остеопластичний штифт для усунення оро-антрального сполучення, що виконаний з остеопластичного матеріалу, згідно з корисною моделлю, має форму зрізаного конуса із гвинтовою канавкою на конічній поверхні та шліц на більшій основі конусу, а матеріал, з якого зроблений штифт, має тверду консистенцію. Відмінною особливістю пристрою, що заявляється, є те, що остеопластичний штифт для усунення оро-антрального сполучення має форму зрізаного конуса із гвинтовою канавкою на конічній поверхні та шліц на більшій основі конусу, а матеріал, з якого зроблений остеопластичний штифт, має тверду консистенцію. Завдяки тому, що остеопластичний штифт має форму зрізаного конуса, а матеріал з якого він зроблений, має тверду консистенцію, його можна з натягом закріпити в оро-антральному отворі. Закріплення остеопластичного штифта з натягом створює герметичне і надійне перекриття оро-антрального сполучення. Оскільки на конічній поверхні остеопластичного штифта виконана гвинтова канавка, а на більшій основі - шліц, то це дозволяє закріпити остеопластичний штифт в оро-антральному отворі не всуванням штифта в оро-антральний отвір вздовж його осі, а закручуючи його. Всування остеопластичного штифта вздовж його осі є небезпечним, бо воно потребує прикладання більших зусиль і може привести до заглиблення штифта на більшу ніж потрібно глибину в оро-антральний отвір. Суть корисної моделі пояснюється на кресленні. Остеопластичний штифт для усунення оро-антрального сполучення виконаний з остеопластичного матеріалу твердої консистенції і має форму зрізаного конуса із гвинтовою канавкою 1 на конічній поверхні 2 та шліц 3 на більшій основі конусу. Запропонований пристрій працює наступним чином. Підбирають остеопластичний штифт, виконаний з остеопластичного матеріалу твердої консистенції такої довжини, щоб вона була в межах від третини до половини товщини кістки в місці оро-антрального сполучення, та такого діаметру більшої основи конусу, щоб вона на 0,5 мм була більшою ніж максимальний розмір отвору в місці оро-антрального сполучення. Остеопластичний штифт встановлюють в ороантральний отвір та вкручують його на необхідну глибину за допомогою викрутки або стоматологічного елеватора. Після цього краї слизової оболонки навколо оро-антрального отвору стягують швами. Завдяки встановленню остеопластичного штифта в оро-антральний отвор з натягом забезпечується герметичність та надійність фіксації остеопластичного штифта і як наслідок - швидке загоєння ранової поверхні та мінімізація ускладнень після лікування. Джерела інформації: 1. А.В. Павленко, М.А. Павленко, K. Ruffieux, А. Штеренберг. Root Replica - Современная методика предупреждения атрофии альвеолярного отростка челюстей после операции // Современная стоматология, 2006. - № 2. - С. 102-106. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Остеопластичний штифт для усунення оро-антрального сполучення, що виконаний з остеопластичного матеріалу, який відрізняється тим, що він має форму зрізаного конуса із гвинтовою канавкою на конічній поверхні та шліц на більшій основі конусу, а матеріал штифта має тверду консистенцію. 1 UA 72373 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
