Пристрій для скелетного розширення верхньої щелепи

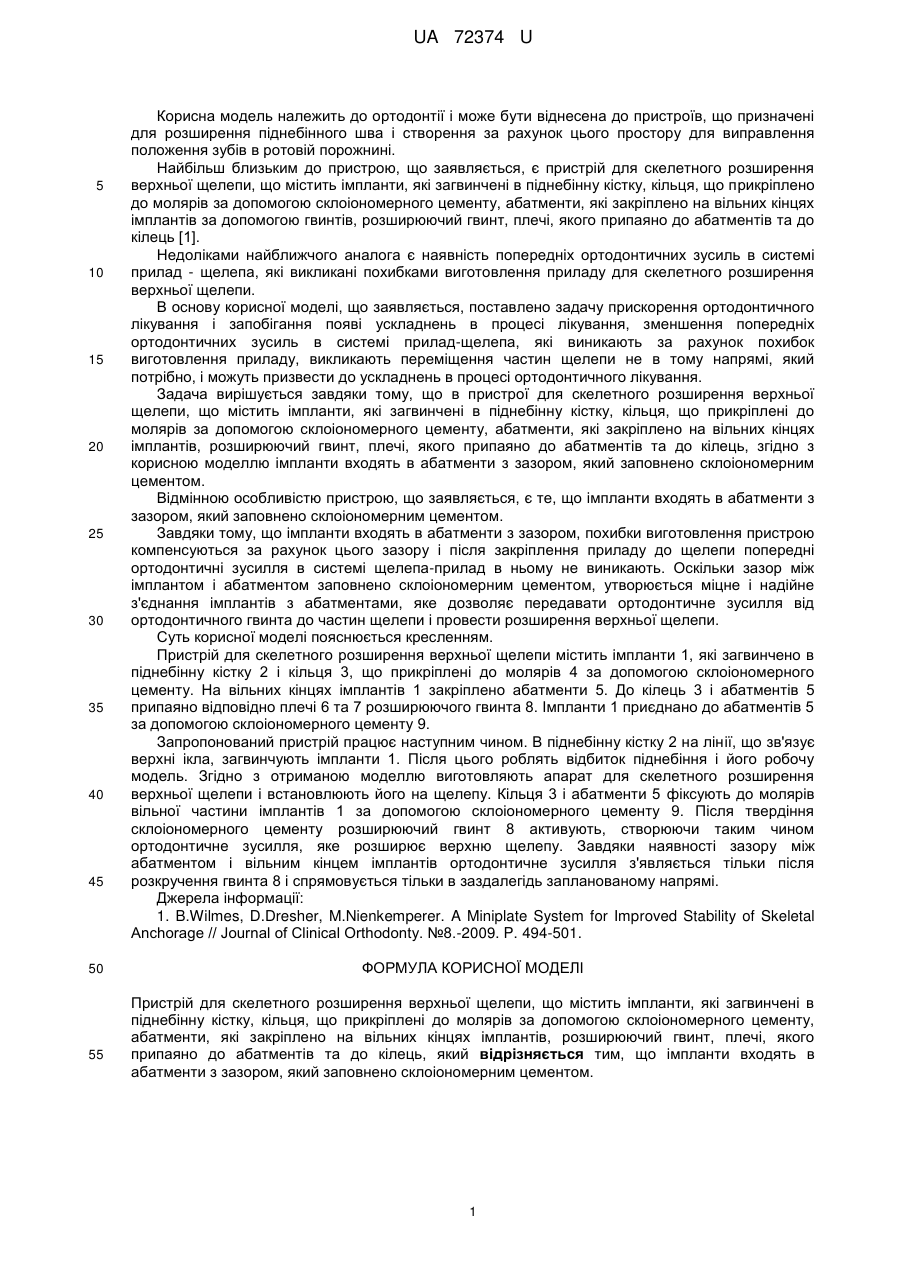

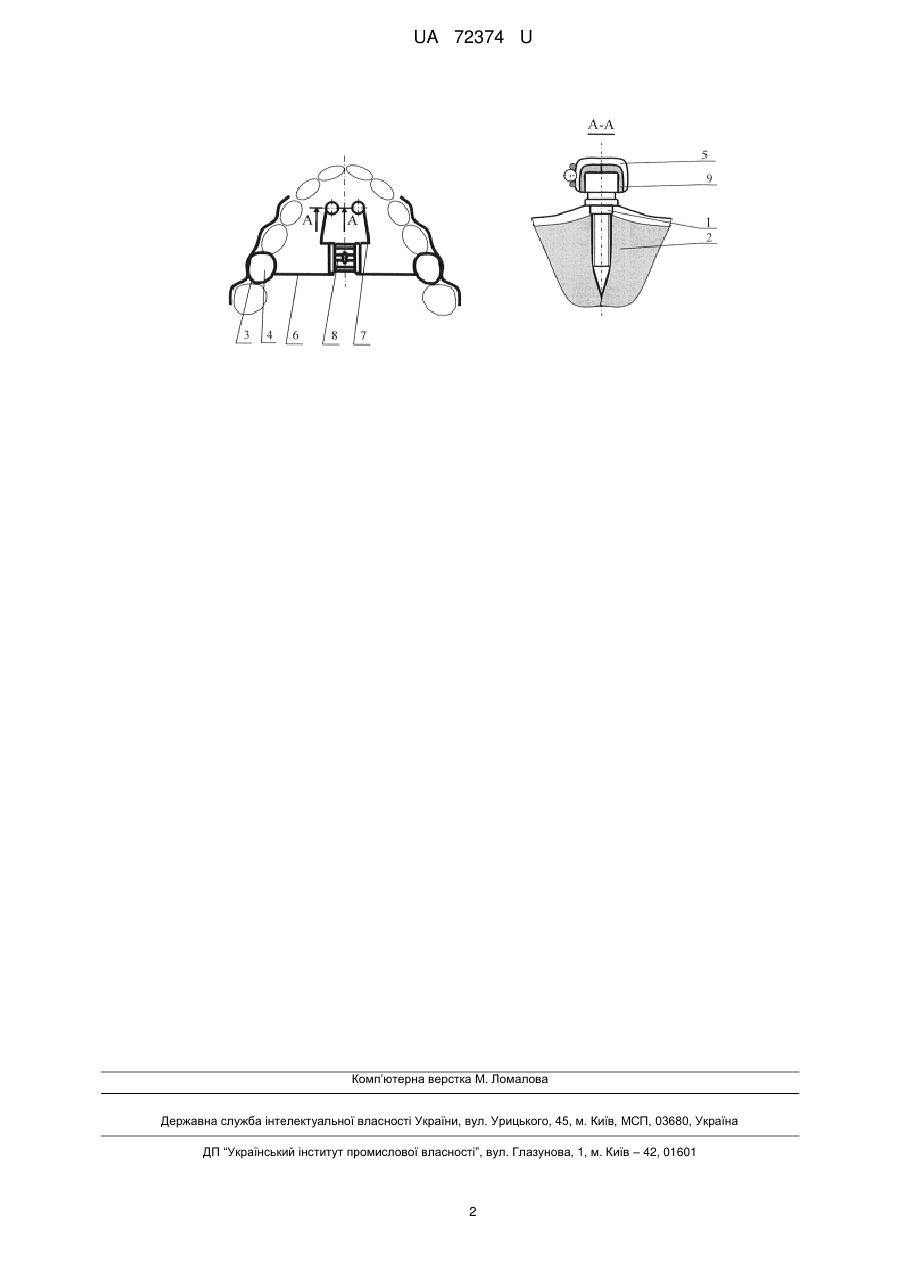

Реферат: UA 72374 U UA 72374 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до ортодонтії і може бути віднесена до пристроїв, що призначені для розширення піднебінного шва і створення за рахунок цього простору для виправлення положення зубів в ротовій порожнині. Найбільш близьким до пристрою, що заявляється, є пристрій для скелетного розширення верхньої щелепи, що містить імпланти, які загвинчені в піднебінну кістку, кільця, що прикріплено до молярів за допомогою склоіономерного цементу, абатменти, які закріплено на вільних кінцях імплантів за допомогою гвинтів, розширюючий гвинт, плечі, якого припаяно до абатментів та до кілець [1]. Недоліками найближчого аналога є наявність попередніх ортодонтичних зусиль в системі прилад - щелепа, які викликані похибками виготовлення приладу для скелетного розширення верхньої щелепи. В основу корисної моделі, що заявляється, поставлено задачу прискорення ортодонтичного лікування і запобігання появі ускладнень в процесі лікування, зменшення попередніх ортодонтичних зусиль в системі прилад-щелепа, які виникають за рахунок похибок виготовлення приладу, викликають переміщення частин щелепи не в тому напрямі, який потрібно, і можуть призвести до ускладнень в процесі ортодонтичного лікування. Задача вирішується завдяки тому, що в пристрої для скелетного розширення верхньої щелепи, що містить імпланти, які загвинчені в піднебінну кістку, кільця, що прикріплені до молярів за допомогою склоіономерного цементу, абатменти, які закріплено на вільних кінцях імплантів, розширюючий гвинт, плечі, якого припаяно до абатментів та до кілець, згідно з корисною моделлю імпланти входять в абатменти з зазором, який заповнено склоіономерним цементом. Відмінною особливістю пристрою, що заявляється, є те, що імпланти входять в абатменти з зазором, який заповнено склоіономерним цементом. Завдяки тому, що імпланти входять в абатменти з зазором, похибки виготовлення пристрою компенсуються за рахунок цього зазору і після закріплення приладу до щелепи попередні ортодонтичні зусилля в системі щелепа-прилад в ньому не виникають. Оскільки зазор між імплантом і абатментом заповнено склоіономерним цементом, утворюється міцне і надійне з'єднання імплантів з абатментами, яке дозволяє передавати ортодонтичне зусилля від ортодонтичного гвинта до частин щелепи і провести розширення верхньої щелепи. Суть корисної моделі пояснюється кресленням. Пристрій для скелетного розширення верхньої щелепи містить імпланти 1, які загвинчено в піднебінну кістку 2 і кільця 3, що прикріплені до молярів 4 за допомогою склоіономерного цементу. На вільних кінцях імплантів 1 закріплено абатменти 5. До кілець 3 і абатментів 5 припаяно відповідно плечі 6 та 7 розширюючого гвинта 8. Імпланти 1 приєднано до абатментів 5 за допомогою склоіономерного цементу 9. Запропонований пристрій працює наступним чином. В піднебінну кістку 2 на лінії, що зв'язує верхні ікла, загвинчують імпланти 1. Після цього роблять відбиток піднебіння і його робочу модель. Згідно з отриманою моделлю виготовляють апарат для скелетного розширення верхньої щелепи і встановлюють його на щелепу. Кільця 3 і абатменти 5 фіксують до молярів вільної частини імплантів 1 за допомогою склоіономерного цементу 9. Після твердіння склоіономерного цементу розширюючий гвинт 8 активують, створюючи таким чином ортодонтичне зусилля, яке розширює верхню щелепу. Завдяки наявності зазору між абатментом і вільним кінцем імплантів ортодонтичне зусилля з'являється тільки після розкручення гвинта 8 і спрямовується тільки в заздалегідь запланованому напрямі. Джерела інформації: 1. B.Wilmes, D.Dresher, M.Nienkemperer. A Miniplate System for Improved Stability of Skeletal Anchorage // Journal of Clinical Orthodonty. №8.-2009. P. 494-501. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для скелетного розширення верхньої щелепи, що містить імпланти, які загвинчені в піднебінну кістку, кільця, що прикріплені до молярів за допомогою склоіономерного цементу, абатменти, які закріплено на вільних кінцях імплантів, розширюючий гвинт, плечі, якого припаяно до абатментів та до кілець, який відрізняється тим, що імпланти входять в абатменти з зазором, який заповнено склоіономерним цементом. 1 UA 72374 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
