Композиція мінеральної вати

1. Композиція мінеральної вати, яка здатна розчинятися у фізіологічному середовищі, яка містить компоненти у нижченаведених кількостях, мас.%:

SiO2

39-55

переважно

40-52

Аl2О3

16-27

переважно

16-25

СаО

3-35

переважно

10-25

MgO

до 15

переважно

до 10

Na2O

до 15

переважно

6-12

K2O

до 15

переважно

3-12

(Na2O+К2О) R2O

10-17

переважно

12-17

Fe2O3

менше 6

ТiO2

до 3

ТiO2 + Fe2O3

менше 6

та в якій вміст MgO до 5 мас.% при вмісті R2O ≤ 13 мас.%.

2. Композиція за п. 1, яка відрізняється тим, що вона містить компоненти у нижченаведених кількостях, мас.%:

SiO2

39-55

переважно

40-52

Аl2О3

16-25

переважно

17-22

СаО

3-35

переважно

10-25

MgO

до 15

переважно

до10

Na2O

до 15

переважно

6-12

K2O

до 15

переважно

6-12

R2O

від більше13 до 17

Fe2O3

до 6

В2О3

0-8

переважно

0-4

ТiO2

до 3.

3. Композиція за будь-яким з пп. 1-2, яка відрізняється тим, що додатково містить P2O5 до 3 мас.% та В2О3 до 8 мас.%.

4. Композиція за п.3, яка відрізняється тим, що містить P2O5 до 2 мас.% та В2О3 до 4 мас.%.

5. Композиція за будь-яким з пп. 1-2, яка відрізняється тим, що містить лужні оксиди (Na2O+К2O) у кількості, мас.%: 13<R2O≤15 переважно 13,3≤R2O≤14,5.

6. Композиція за будь-яким з пп. 1-5, яка відрізняється тим, що містить Fе2О3 (у розрахунку на залізо) у кількості, мас.%: 0<Fe2O3≤5.

7. Композиція за п.6, яка відрізняється тим, що містить Fе2О3 (у розрахунку на залізо) у кількості, мас.%: 0<Fe2O3≤3.

8. Композиція за п.6, яка відрізняється тим, що містить Fе2О3 (у розрахунку на залізо) у кількості, мас.%: 0<Fe2O3≤2,5.

9. Композиція за будь-яким з пп. 1-8, яка відрізняється тим, що співвідношення компонентів R2O/ Аl2О3 ≥0,5.

10. Композиція за будь-яким з пп. 1-9, яка відрізняється тим, що співвідношення компонентів R2O/ Аl2О3 ≥0,6.

11. Композиція за будь-яким з пп. 1-10, яка відрізняється тим, що співвідношення компонентів R2O/ Аl2О3 ≥0,7.

12. Композиція за будь-яким з пп. 1-11, яка відрізняється тим, що містить вапно та оксид магнію у наступній кількості, мас.%: 5≤CaO≤25 та 0<MgO≤10.

13. Композиція за п. 12, яка відрізняється тим, що містить вапно та оксид магнію у наступній кількості, мас.%: 15≤CaO≤25 та 0<MgO≤2.

14. Композиція за п. 12, яка відрізняється тим, що містить вапно та оксид магнію у наступній кількості, мас.%: 5≤CaO≤15 та 5≤MgO≤10.

15. Композиція за п. 12, яка відрізняється тим, що містить вапно та оксид магнію у наступній кількості, мас.%: 5≤CaO≤10 та 5≤MgO≤10.

16. Композиція за будь-яким з попередніх пунктів, яка відрізняється тим, що має швидкість розчинення щонайменше 30 нг/см2 за годину, виміряну при рН 4,5.

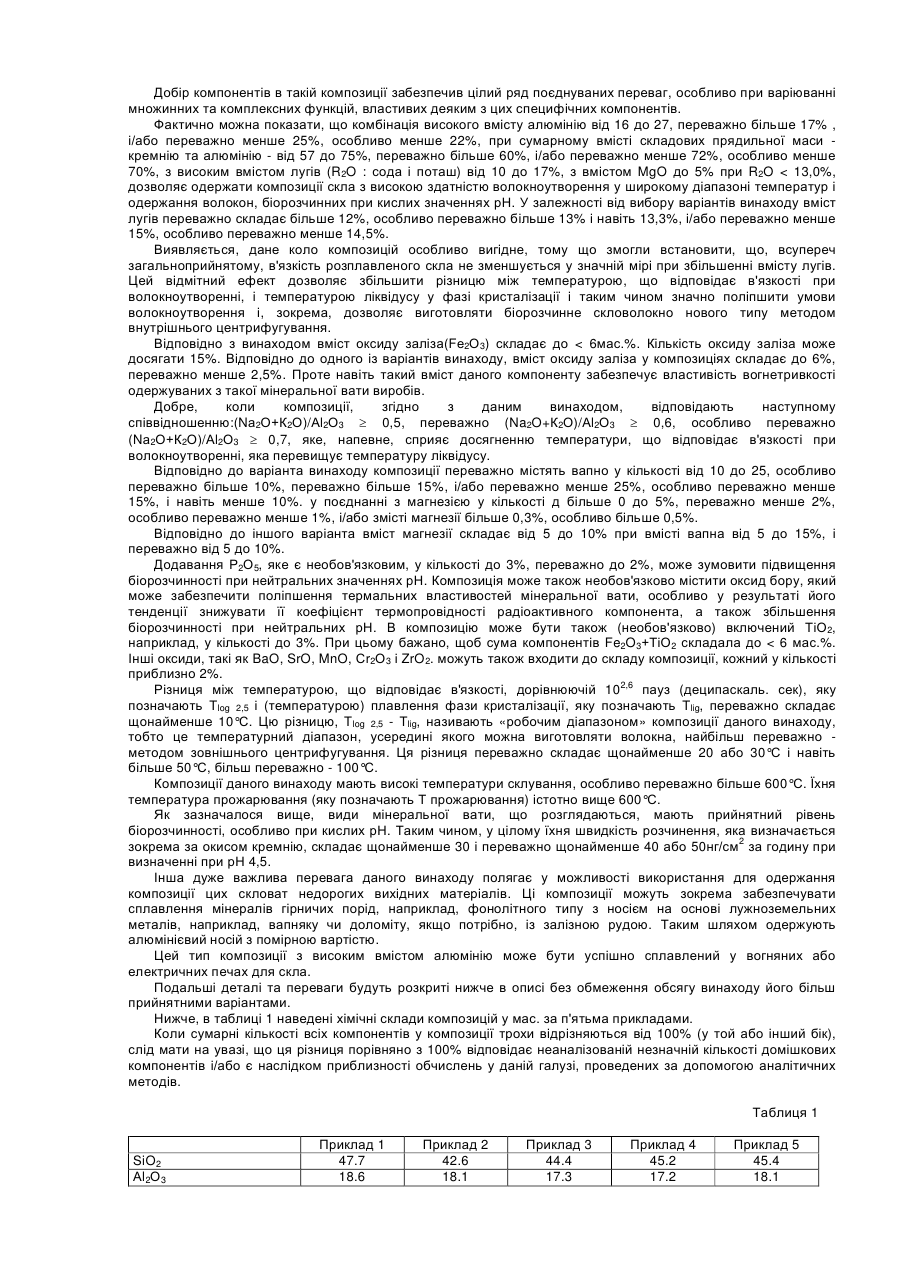

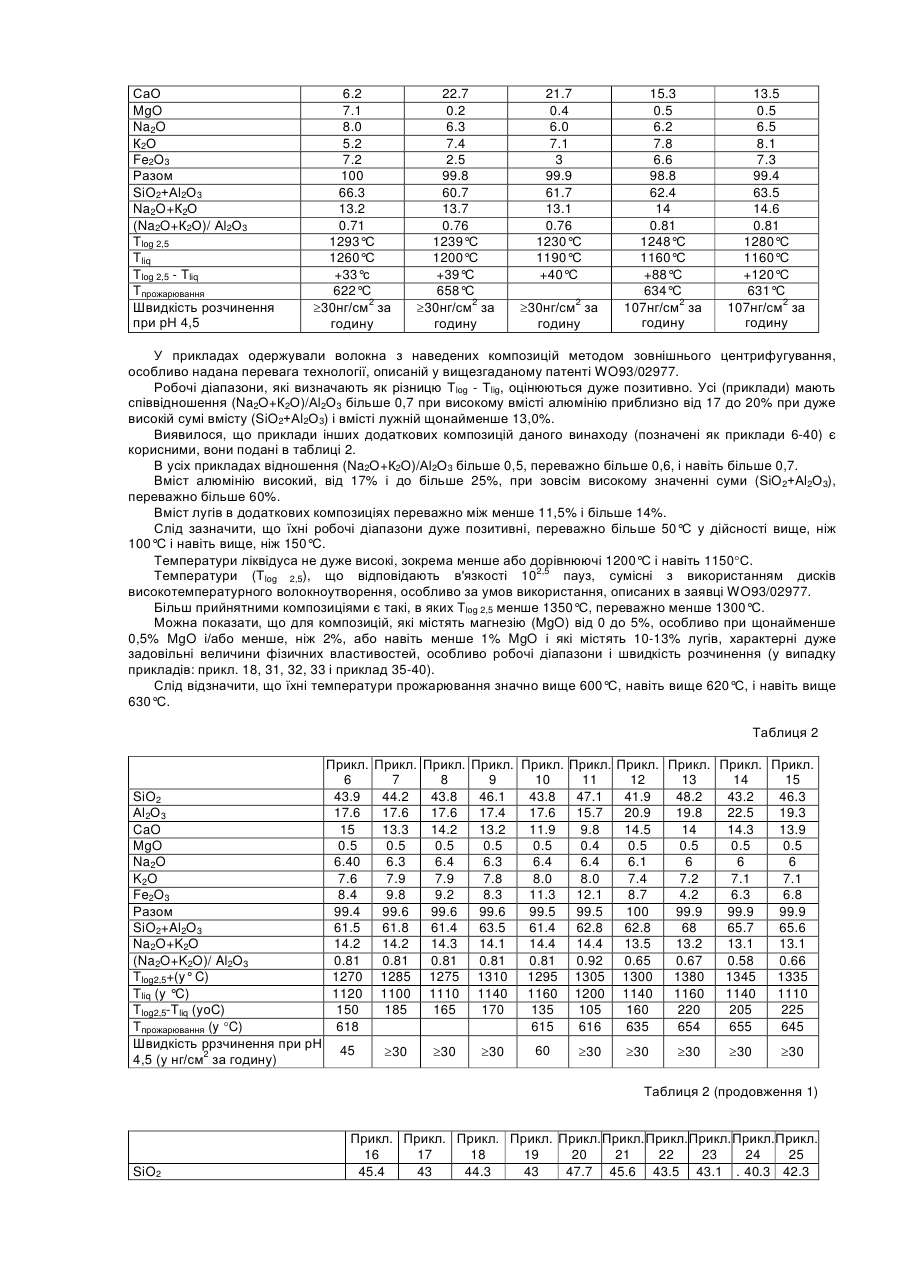

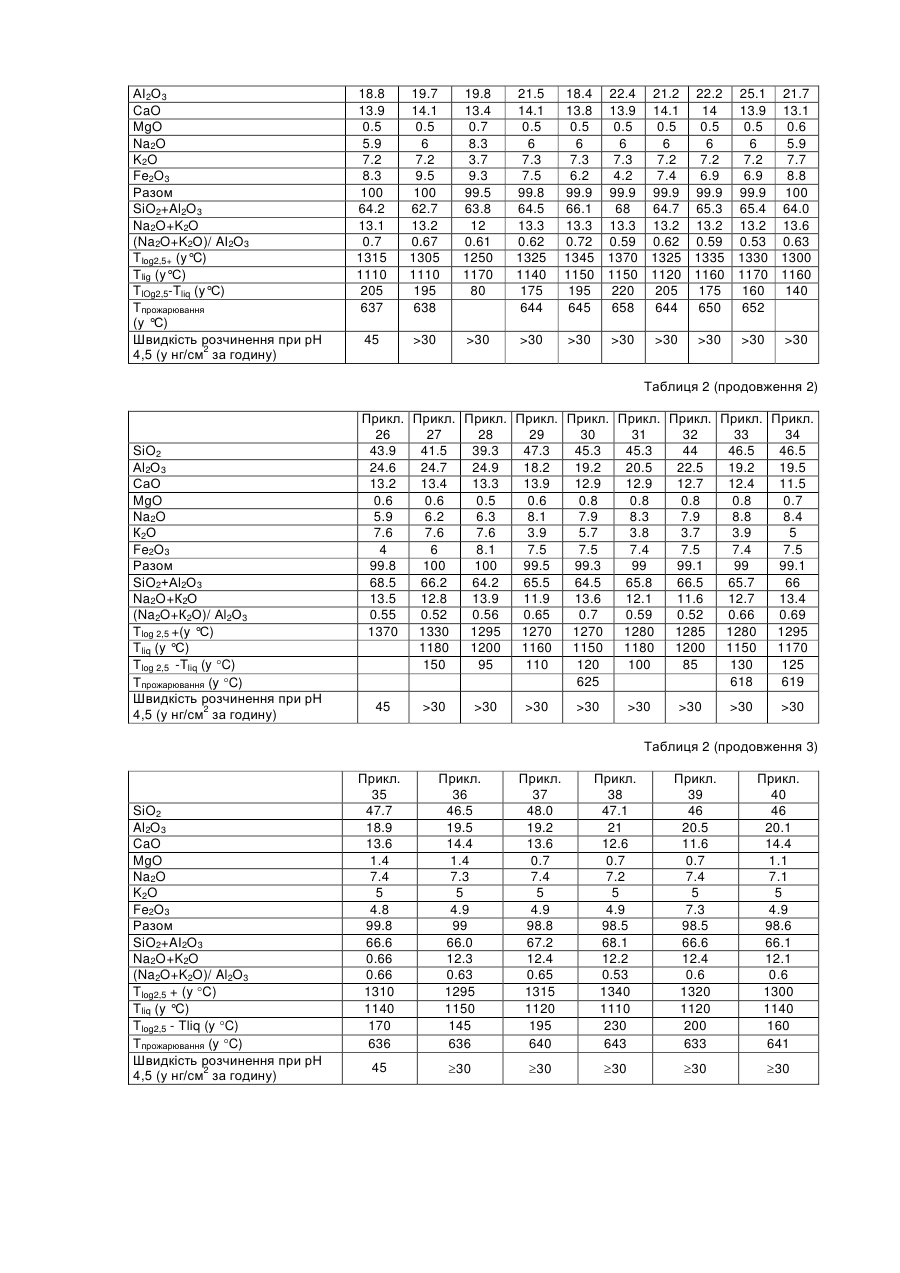

17. Композиція за будь-яким з попередніх пунктів, яка відрізняється тим, що одержана шляхом волокноутворення скла, яке виготовлено з вихідних матеріалів, що сплавляються, зокрема гірської породи, якою є фоноліт, і лужноземельного носія, яким є вапняк або доломіт, з додаванням, у разі потреби, залізної руди.
