Змішувач

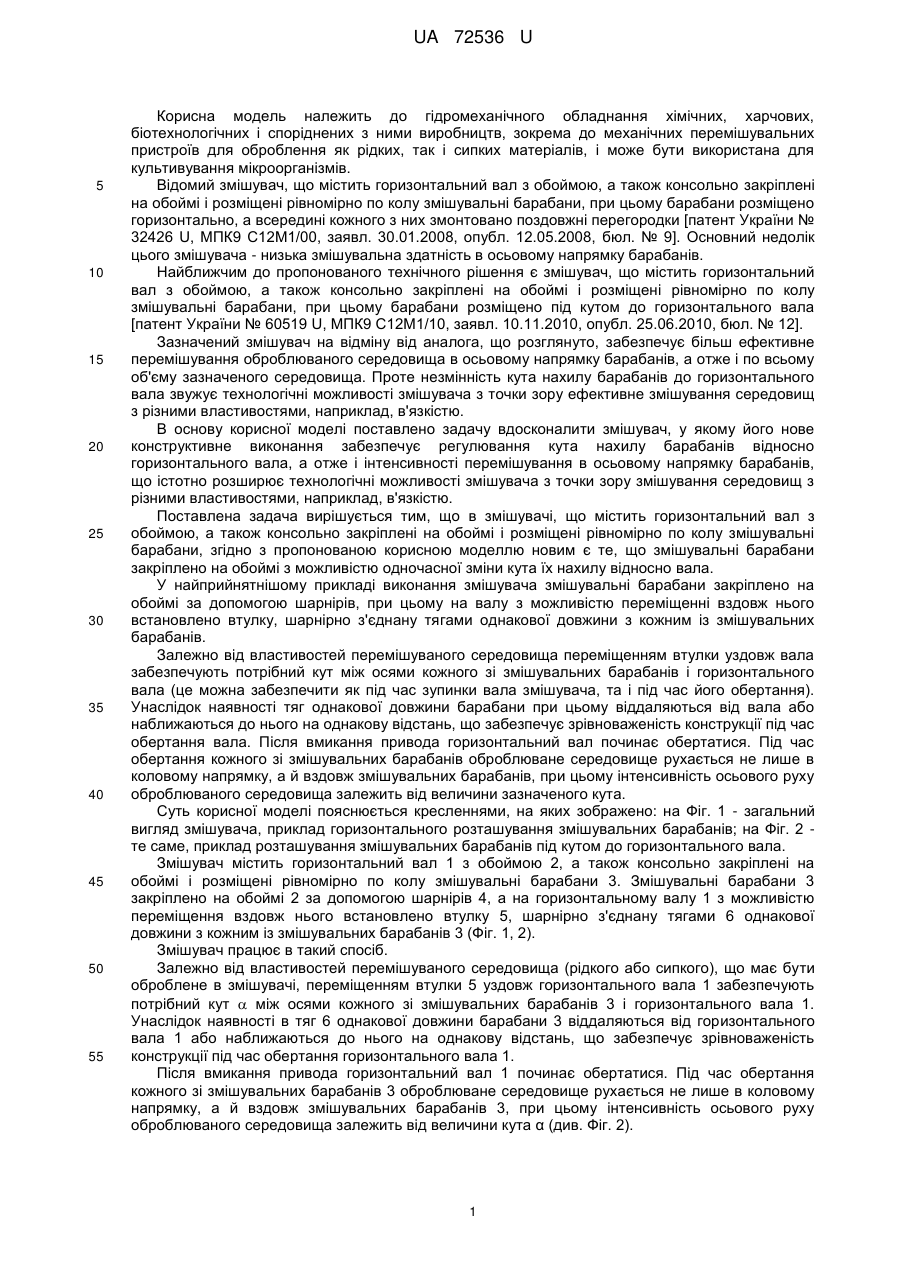

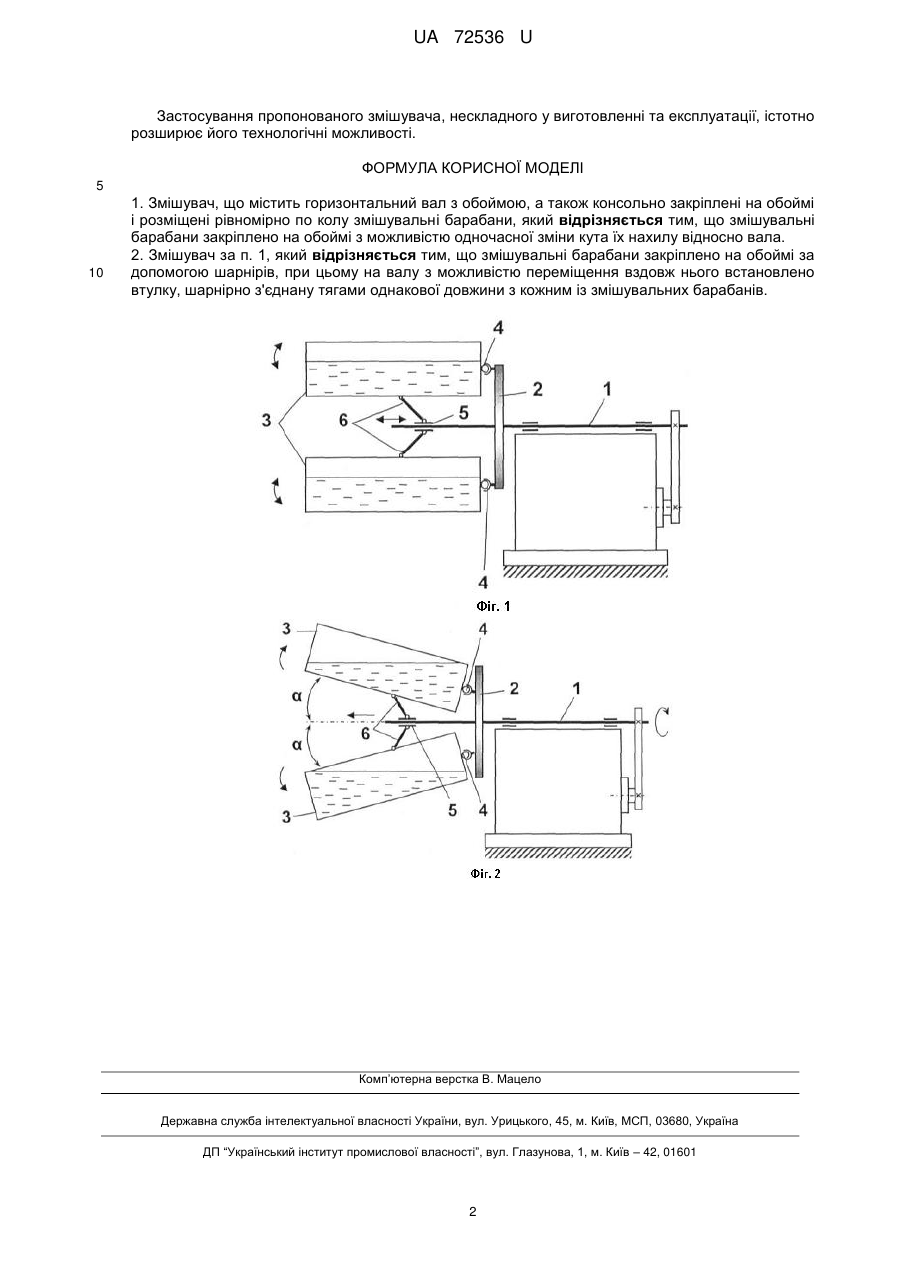

Реферат: UA 72536 U UA 72536 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до гідромеханічного обладнання хімічних, харчових, біотехнологічних і споріднених з ними виробництв, зокрема до механічних перемішувальних пристроїв для оброблення як рідких, так і сипких матеріалів, і може бути використана для культивування мікроорганізмів. Відомий змішувач, що містить горизонтальний вал з обоймою, а також консольно закріплені на обоймі і розміщені рівномірно по колу змішувальні барабани, при цьому барабани розміщено горизонтально, а всередині кожного з них змонтовано поздовжні перегородки [патент України № 32426 U, МПК9 С12М1/00, заявл. 30.01.2008, опубл. 12.05.2008, бюл. № 9]. Основний недолік цього змішувача - низька змішувальна здатність в осьовому напрямку барабанів. Найближчим до пропонованого технічного рішення є змішувач, що містить горизонтальний вал з обоймою, а також консольно закріплені на обоймі і розміщені рівномірно по колу змішувальні барабани, при цьому барабани розміщено під кутом до горизонтального вала [патент України № 60519 U, МПК9 С12М1/10, заявл. 10.11.2010, опубл. 25.06.2010, бюл. № 12]. Зазначений змішувач на відміну від аналога, що розглянуто, забезпечує більш ефективне перемішування оброблюваного середовища в осьовому напрямку барабанів, а отже і по всьому об'єму зазначеного середовища. Проте незмінність кута нахилу барабанів до горизонтального вала звужує технологічні можливості змішувача з точки зору ефективне змішування середовищ з різними властивостями, наприклад, в'язкістю. В основу корисної моделі поставлено задачу вдосконалити змішувач, у якому його нове конструктивне виконання забезпечує регулювання кута нахилу барабанів відносно горизонтального вала, а отже і інтенсивності перемішування в осьовому напрямку барабанів, що істотно розширює технологічні можливості змішувача з точки зору змішування середовищ з різними властивостями, наприклад, в'язкістю. Поставлена задача вирішується тим, що в змішувачі, що містить горизонтальний вал з обоймою, а також консольно закріплені на обоймі і розміщені рівномірно по колу змішувальні барабани, згідно з пропонованою корисною моделлю новим є те, що змішувальні барабани закріплено на обоймі з можливістю одночасної зміни кута їх нахилу відносно вала. У найприйнятнішому прикладі виконання змішувача змішувальні барабани закріплено на обоймі за допомогою шарнірів, при цьому на валу з можливістю переміщенні вздовж нього встановлено втулку, шарнірно з'єднану тягами однакової довжини з кожним із змішувальних барабанів. Залежно від властивостей перемішуваного середовища переміщенням втулки уздовж вала забезпечують потрібний кут між осями кожного зі змішувальних барабанів і горизонтального вала (це можна забезпечити як під час зупинки вала змішувача, та і під час його обертання). Унаслідок наявності тяг однакової довжини барабани при цьому віддаляються від вала або наближаються до нього на однакову відстань, що забезпечує зрівноваженість конструкції під час обертання вала. Після вмикання привода горизонтальний вал починає обертатися. Під час обертання кожного зі змішувальних барабанів оброблюване середовище рухається не лише в коловому напрямку, а й вздовж змішувальних барабанів, при цьому інтенсивність осьового руху оброблюваного середовища залежить від величини зазначеного кута. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - загальний вигляд змішувача, приклад горизонтального розташування змішувальних барабанів; на Фіг. 2 те саме, приклад розташування змішувальних барабанів під кутом до горизонтального вала. Змішувач містить горизонтальний вал 1 з обоймою 2, а також консольно закріплені на обоймі і розміщені рівномірно по колу змішувальні барабани 3. Змішувальні барабани 3 закріплено на обоймі 2 за допомогою шарнірів 4, а на горизонтальному валу 1 з можливістю переміщення вздовж нього встановлено втулку 5, шарнірно з'єднану тягами 6 однакової довжини з кожним із змішувальних барабанів 3 (Фіг. 1, 2). Змішувач працює в такий спосіб. Залежно від властивостей перемішуваного середовища (рідкого або сипкого), що має бути оброблене в змішувачі, переміщенням втулки 5 уздовж горизонтального вала 1 забезпечують потрібний кут  між осями кожного зі змішувальних барабанів 3 і горизонтального вала 1. Унаслідок наявності в тяг 6 однакової довжини барабани 3 віддаляються від горизонтального вала 1 або наближаються до нього на однакову відстань, що забезпечує зрівноваженість конструкції під час обертання горизонтального вала 1. Після вмикання привода горизонтальний вал 1 починає обертатися. Під час обертання кожного зі змішувальних барабанів 3 оброблюване середовище рухається не лише в коловому напрямку, а й вздовж змішувальних барабанів 3, при цьому інтенсивність осьового руху оброблюваного середовища залежить від величини кута α (див. Фіг. 2). 1 UA 72536 U Застосування пропонованого змішувача, нескладного у виготовленні та експлуатації, істотно розширює його технологічні можливості. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Змішувач, що містить горизонтальний вал з обоймою, а також консольно закріплені на обоймі і розміщені рівномірно по колу змішувальні барабани, який відрізняється тим, що змішувальні барабани закріплено на обоймі з можливістю одночасної зміни кута їх нахилу відносно вала. 2. Змішувач за п. 1, який відрізняється тим, що змішувальні барабани закріплено на обоймі за допомогою шарнірів, при цьому на валу з можливістю переміщення вздовж нього встановлено втулку, шарнірно з'єднану тягами однакової довжини з кожним із змішувальних барабанів. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
