Змішувач

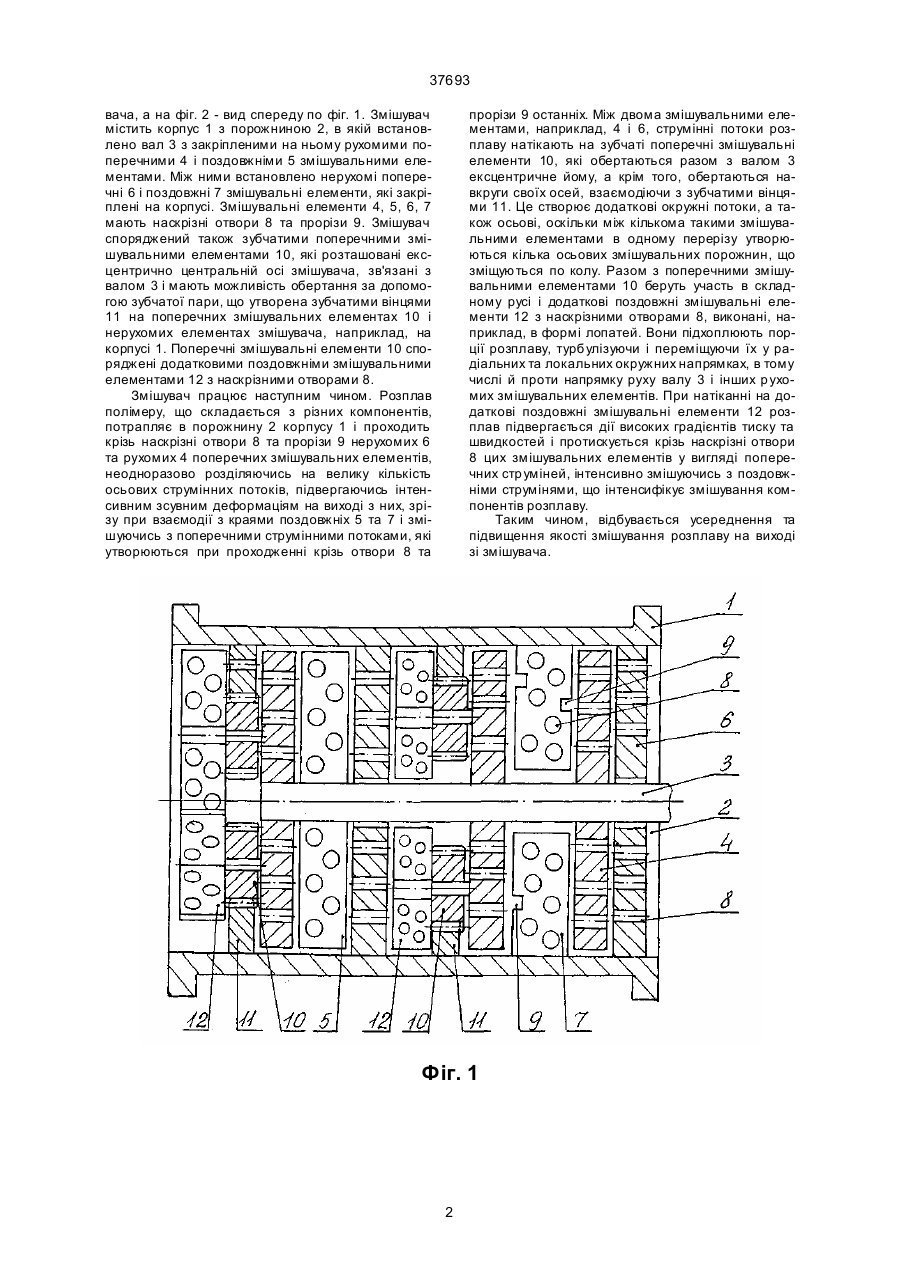

Змішувач, що містить корпус, розміщений в порожнині корпусу з можливістю обертання вал, 37693 вача, а на фіг. 2 - вид спереду по фіг. 1. Змішувач містить корпус 1 з порожниною 2, в якій встановлено вал 3 з закріпленими на ньому рухомими поперечними 4 і поздовжніми 5 змішувальними елементами. Між ними встановлено нерухомі поперечні 6 і поздовжні 7 змішувальні елементи, які закріплені на корпусі. Змішувальні елементи 4, 5, 6, 7 мають наскрізні отвори 8 та прорізи 9. Змішувач споряджений також зубчатими поперечними змішувальними елементами 10, які розташовані ексцентрично центральній осі змішувача, зв'язані з валом 3 і мають можливість обертання за допомогою зубчатої пари, що утворена зубчатими вінцями 11 на поперечних змішувальних елементах 10 і нерухомих елементах змішувача, наприклад, на корпусі 1. Поперечні змішувальні елементи 10 споряджені додатковими поздовжніми змішувальними елементами 12 з наскрізними отворами 8. Змішувач працює наступним чином. Розплав полімеру, що складається з різних компонентів, потрапляє в порожнину 2 корпусу 1 і проходить крізь наскрізні отвори 8 та прорізи 9 нерухомих 6 та рухомих 4 поперечних змішувальних елементів, неодноразово розділяючись на велику кількість осьових струмінних потоків, підвергаючись інтенсивним зсувним деформаціям на виході з них, зрізу при взаємодії з краями поздовжніх 5 та 7 і змішуючись з поперечними струмінними потоками, які утворюються при проходженні крізь отвори 8 та прорізи 9 останніх. Між двома змішувальними елементами, наприклад, 4 і 6, струмінні потоки розплаву натікають на зубчаті поперечні змішувальні елементи 10, які обертаються разом з валом 3 ексцентричне йому, а крім того, обертаються навкруги своїх осей, взаємодіючи з зубчатими вінцями 11. Це створює додаткові окружні потоки, а також осьові, оскільки між кількома такими змішувальними елементами в одному перерізу утворюються кілька осьових змішувальних порожнин, що зміщуються по колу. Разом з поперечними змішувальними елементами 10 беруть участь в складному русі і додаткові поздовжні змішувальні елементи 12 з наскрізними отворами 8, виконані, наприклад, в формі лопатей. Вони підхоплюють порції розплаву, турбулізуючи і переміщуючи їх у радіальних та локальних окружних напрямках, в тому числі й проти напрямку руху валу 3 і інших р ухомих змішувальних елементів. При натіканні на додаткові поздовжні змішувальні елементи 12 розплав підвергається дії високих градієнтів тиску та швидкостей і протискується крізь наскрізні отвори 8 цих змішувальних елементів у вигляді поперечних стр уміней, інтенсивно змішуючись з поздовжніми струмінями, що інтенсифікує змішування компонентів розплаву. Таким чином, відбувається усереднення та підвищення якості змішування розплаву на виході зі змішувача. Фіг. 1 2 37693 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
