Зубна шина

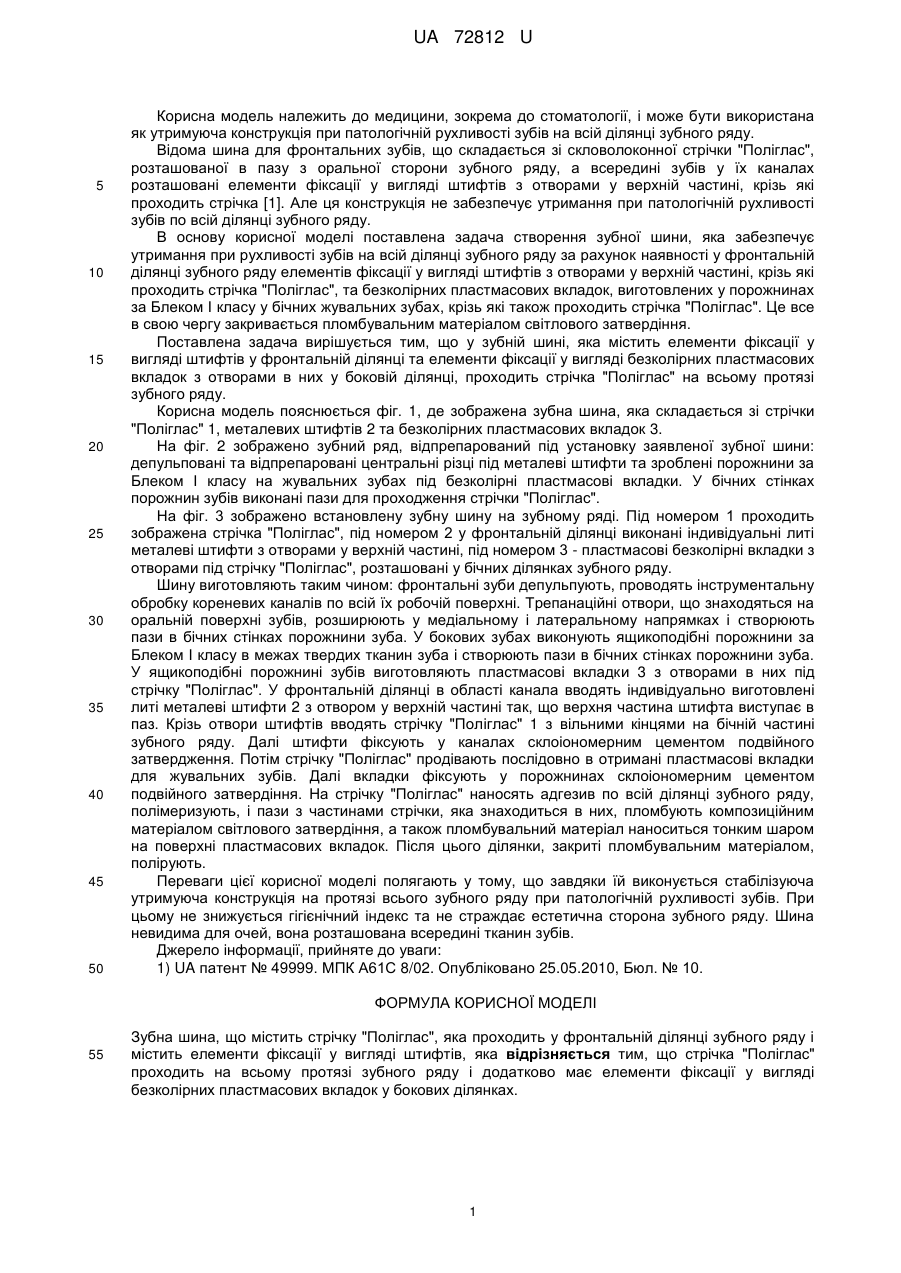

Реферат: UA 72812 U UA 72812 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до медицини, зокрема до стоматології, і може бути використана як утримуюча конструкція при патологічній рухливості зубів на всій ділянці зубного ряду. Відома шина для фронтальних зубів, що складається зі скловолоконної стрічки "Поліглас", розташованої в пазу з оральної сторони зубного ряду, а всередині зубів у їх каналах розташовані елементи фіксації у вигляді штифтів з отворами у верхній частині, крізь які проходить стрічка [1]. Але ця конструкція не забезпечує утримання при патологічній рухливості зубів по всій ділянці зубного ряду. В основу корисної моделі поставлена задача створення зубної шини, яка забезпечує утримання при рухливості зубів на всій ділянці зубного ряду за рахунок наявності у фронтальній ділянці зубного ряду елементів фіксації у вигляді штифтів з отворами у верхній частині, крізь які проходить стрічка "Поліглас", та безколірних пластмасових вкладок, виготовлених у порожнинах за Блеком І класу у бічних жувальних зубах, крізь які також проходить стрічка "Поліглас". Це все в свою чергу закривається пломбувальним матеріалом світлового затвердіння. Поставлена задача вирішується тим, що у зубній шині, яка містить елементи фіксації у вигляді штифтів у фронтальній ділянці та елементи фіксації у вигляді безколірних пластмасових вкладок з отворами в них у боковій ділянці, проходить стрічка "Поліглас" на всьому протязі зубного ряду. Корисна модель пояснюється фіг. 1, де зображена зубна шина, яка складається зі стрічки "Поліглас" 1, металевих штифтів 2 та безколірних пластмасових вкладок 3. На фіг. 2 зображено зубний ряд, відпрепарований під установку заявленої зубної шини: депульповані та відпрепаровані центральні різці під металеві штифти та зроблені порожнини за Блеком І класу на жувальних зубах під безколірні пластмасові вкладки. У бічних стінках порожнин зубів виконані пази для проходження стрічки "Поліглас". На фіг. 3 зображено встановлену зубну шину на зубному ряді. Під номером 1 проходить зображена стрічка "Поліглас", під номером 2 у фронтальній ділянці виконані індивідуальні литі металеві штифти з отворами у верхній частині, під номером 3 - пластмасові безколірні вкладки з отворами під стрічку "Поліглас", розташовані у бічних ділянках зубного ряду. Шину виготовляють таким чином: фронтальні зуби депульпують, проводять інструментальну обробку кореневих каналів по всій їх робочій поверхні. Трепанаційні отвори, що знаходяться на оральній поверхні зубів, розширюють у медіальному і латеральному напрямках і створюють пази в бічних стінках порожнини зуба. У бокових зубах виконують ящикоподібні порожнини за Блеком І класу в межах твердих тканин зуба і створюють пази в бічних стінках порожнини зуба. У ящикоподібні порожнині зубів виготовляють пластмасові вкладки 3 з отворами в них під стрічку "Поліглас". У фронтальній ділянці в області канала вводять індивідуально виготовлені литі металеві штифти 2 з отвором у верхній частині так, що верхня частина штифта виступає в паз. Крізь отвори штифтів вводять стрічку "Поліглас" 1 з вільними кінцями на бічній частині зубного ряду. Далі штифти фіксують у каналах склоіономерним цементом подвійного затвердження. Потім стрічку "Поліглас" продівають послідовно в отримані пластмасові вкладки для жувальних зубів. Далі вкладки фіксують у порожнинах склоіономерним цементом подвійного затвердіння. На стрічку "Поліглас" наносять адгезив по всій ділянці зубного ряду, полімеризують, і пази з частинами стрічки, яка знаходиться в них, пломбують композиційним матеріалом світлового затвердіння, а також пломбувальний матеріал наноситься тонким шаром на поверхні пластмасових вкладок. Після цього ділянки, закриті пломбувальним матеріалом, полірують. Переваги цієї корисної моделі полягають у тому, що завдяки їй виконується стабілізуюча утримуюча конструкція на протязі всього зубного ряду при патологічній рухливості зубів. При цьому не знижується гігієнічний індекс та не страждає естетична сторона зубного ряду. Шина невидима для очей, вона розташована всередині тканин зубів. Джерело інформації, прийняте до уваги: 1) UA патент № 49999. МПК А61С 8/02. Опубліковано 25.05.2010, Бюл. № 10. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Зубна шина, що містить стрічку "Поліглас", яка проходить у фронтальній ділянці зубного ряду і містить елементи фіксації у вигляді штифтів, яка відрізняється тим, що стрічка "Поліглас" проходить на всьому протязі зубного ряду і додатково має елементи фіксації у вигляді безколірних пластмасових вкладок у бокових ділянках. 1 UA 72812 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
