Хвилеріз

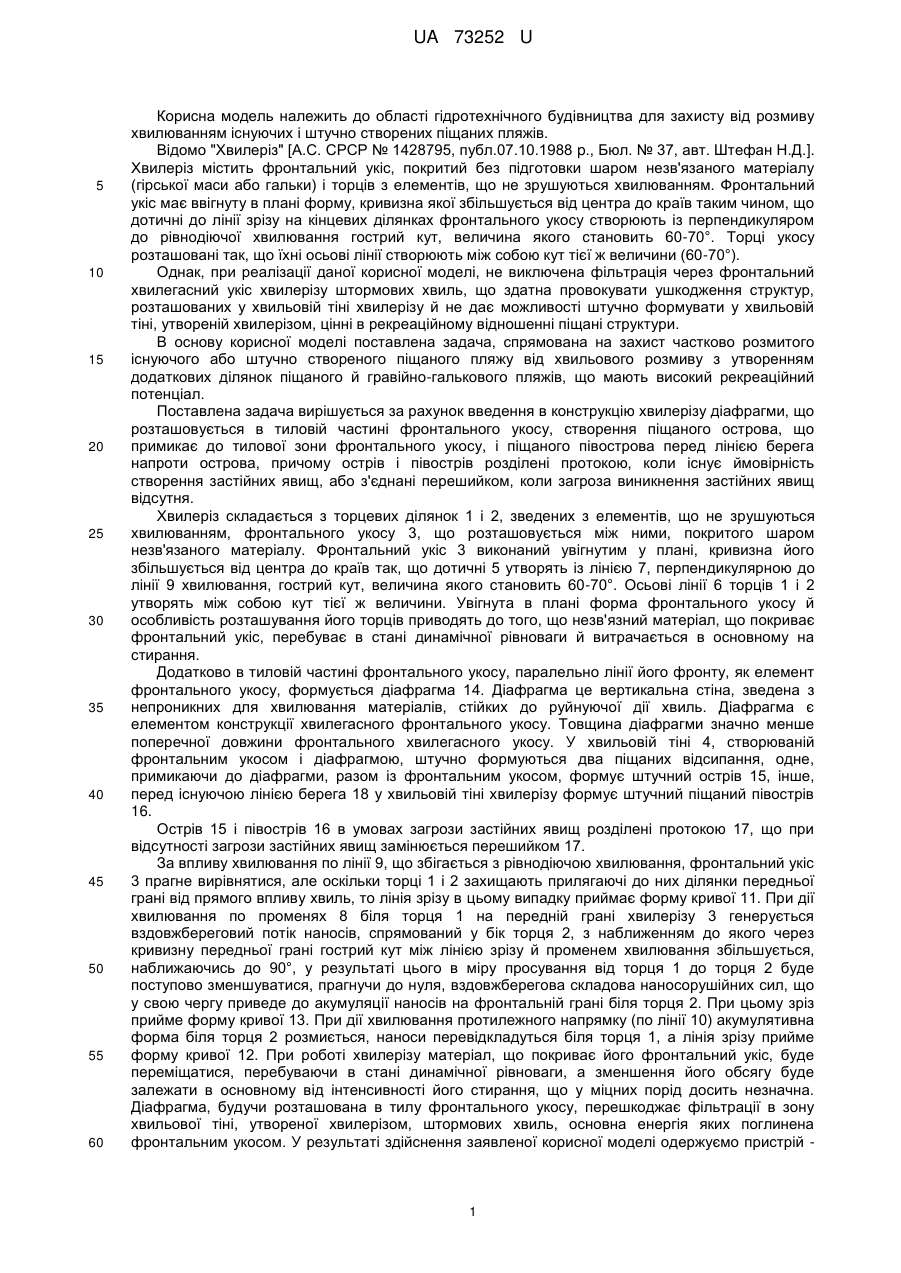

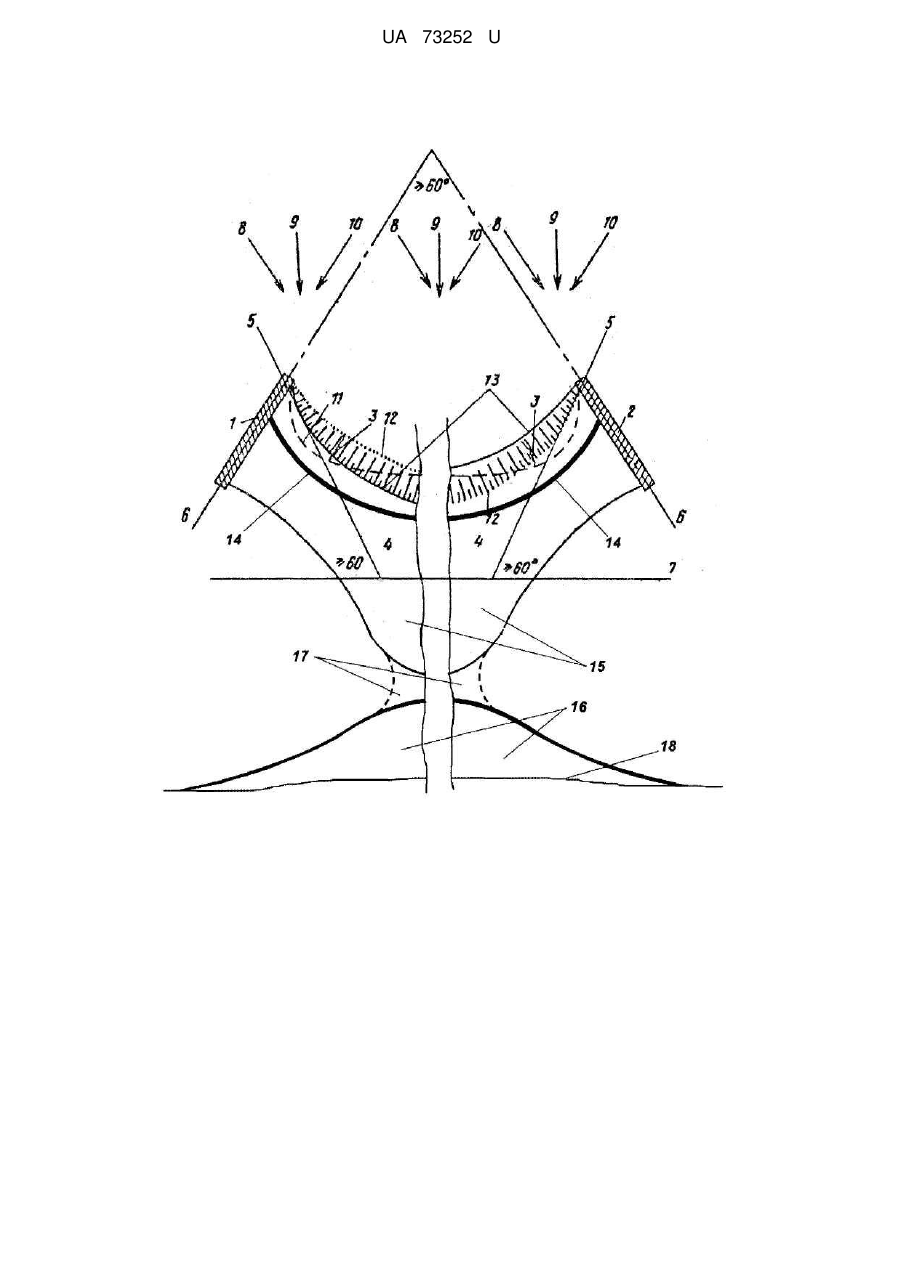

Реферат: UA 73252 U UA 73252 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області гідротехнічного будівництва для захисту від розмиву хвилюванням існуючих і штучно створених піщаних пляжів. Відомо "Хвилеріз" [А.С. СРСР № 1428795, публ.07.10.1988 p., Бюл. № 37, авт. Штефан Н.Д.]. Хвилеріз містить фронтальний укіс, покритий без підготовки шаром незв'язаного матеріалу (гірської маси або гальки) і торців з елементів, що не зрушуються хвилюванням. Фронтальний укіс має ввігнуту в плані форму, кривизна якої збільшується від центра до країв таким чином, що дотичні до лінії зрізу на кінцевих ділянках фронтального укосу створюють із перпендикуляром до рівнодіючої хвилювання гострий кут, величина якого становить 60-70°. Торці укосу розташовані так, що їхні осьові лінії створюють між собою кут тієї ж величини (60-70°). Однак, при реалізації даної корисної моделі, не виключена фільтрація через фронтальний хвилегасний укіс хвилерізу штормових хвиль, що здатна провокувати ушкодження структур, розташованих у хвильовій тіні хвилерізу й не дає можливості штучно формувати у хвильовій тіні, утвореній хвилерізом, цінні в рекреаційному відношенні піщані структури. В основу корисної моделі поставлена задача, спрямована на захист частково розмитого існуючого або штучно створеного піщаного пляжу від хвильового розмиву з утворенням додаткових ділянок піщаного й гравійно-галькового пляжів, що мають високий рекреаційний потенціал. Поставлена задача вирішується за рахунок введення в конструкцію хвилерізу діафрагми, що розташовується в тиловій частині фронтального укосу, створення піщаного острова, що примикає до тилової зони фронтального укосу, і піщаного півострова перед лінією берега напроти острова, причому острів і півострів розділені протокою, коли існує ймовірність створення застійних явищ, або з'єднані перешийком, коли загроза виникнення застійних явищ відсутня. Хвилеріз складається з торцевих ділянок 1 і 2, зведених з елементів, що не зрушуються хвилюванням, фронтального укосу 3, що розташовується між ними, покритого шаром незв'язаного матеріалу. Фронтальний укіс 3 виконаний увігнутим у плані, кривизна його збільшується від центра до країв так, що дотичні 5 утворять із лінією 7, перпендикулярною до лінії 9 хвилювання, гострий кут, величина якого становить 60-70°. Осьові лінії 6 торців 1 і 2 утворять між собою кут тієї ж величини. Увігнута в плані форма фронтального укосу й особливість розташування його торців приводять до того, що незв'язний матеріал, що покриває фронтальний укіс, перебуває в стані динамічної рівноваги й витрачається в основному на стирання. Додатково в тиловій частині фронтального укосу, паралельно лінії його фронту, як елемент фронтального укосу, формується діафрагма 14. Діафрагма це вертикальна стіна, зведена з непроникних для хвилювання матеріалів, стійких до руйнуючої дії хвиль. Діафрагма є елементом конструкції хвилегасного фронтального укосу. Товщина діафрагми значно менше поперечної довжини фронтального хвилегасного укосу. У хвильовій тіні 4, створюваній фронтальним укосом і діафрагмою, штучно формуються два піщаних відсипання, одне, примикаючи до діафрагми, разом із фронтальним укосом, формує штучний острів 15, інше, перед існуючою лінією берега 18 у хвильовій тіні хвилерізу формує штучний піщаний півострів 16. Острів 15 і півострів 16 в умовах загрози застійних явищ розділені протокою 17, що при відсутності загрози застійних явищ замінюється перешийком 17. За впливу хвилювання по лінії 9, що збігається з рівнодіючою хвилювання, фронтальний укіс 3 прагне вирівнятися, але оскільки торці 1 і 2 захищають прилягаючі до них ділянки передньої грані від прямого впливу хвиль, то лінія зрізу в цьому випадку приймає форму кривої 11. При дії хвилювання по променях 8 біля торця 1 на передній грані хвилерізу 3 генерується вздовжбереговий потік наносів, спрямований у бік торця 2, з наближенням до якого через кривизну передньої грані гострий кут між лінією зрізу й променем хвилювання збільшується, наближаючись до 90°, у результаті цього в міру просування від торця 1 до торця 2 буде поступово зменшуватися, прагнучи до нуля, вздовжберегова складова наносорушійних сил, що у свою чергу приведе до акумуляції наносів на фронтальній грані біля торця 2. При цьому зріз прийме форму кривої 13. При дії хвилювання протилежного напрямку (по лінії 10) акумулятивна форма біля торця 2 розмиється, наноси перевідкладуться біля торця 1, а лінія зрізу прийме форму кривої 12. При роботі хвилерізу матеріал, що покриває його фронтальний укіс, буде переміщатися, перебуваючи в стані динамічної рівноваги, а зменшення його обсягу буде залежати в основному від інтенсивності його стирання, що у міцних порід досить незначна. Діафрагма, будучи розташована в тилу фронтального укосу, перешкоджає фільтрації в зону хвильової тіні, утвореної хвилерізом, штормових хвиль, основна енергія яких поглинена фронтальним укосом. У результаті здійснення заявленої корисної моделі одержуємо пристрій 1 UA 73252 U хвилеріз, що забезпечує захист частково розмитого існуючого або штучно створеного піщаного пляжу від хвильової ерозії й дозволяє створити додаткові ділянки піщаного й гравійногалькового пляжів, що мають високий рекреаційний потенціал. 5 10 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Хвилеріз, що включає фронтальний укіс, покритий без підготовки шаром незв'язаного матеріалу, торців з елементів, що не зрушуються хвилюванням, при тому, що фронтальний укіс має ввігнуту в плані форму, кривизна якої збільшується від центра до країв таким чином, що дотичні до лінії зрізу на кінцевих ділянках фронтального укосу утворять із перпендикуляром до рівнодіючої хвилювання гострий кут, величина якого становить 60-70°, а торці його розташовані так, що їхні осьові лінії утворять між собою кут тієї ж величини, який відрізняється тим, що в тиловій частині фронтального укосу, паралельно лінії його фронту, як елемент фронтального укосу, створена діафрагма, створені піщаний острів, що примикає до тилової зони фронтального укосу, і піщаний півострів перед лінією берега напроти острова, причому острів і півострів розділені протокою. 2. Хвилеріз за п. 1, який відрізняється тим, що острів і півострів з'єднані перешийком по протоці. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
