Агрегат ґрунтообробний

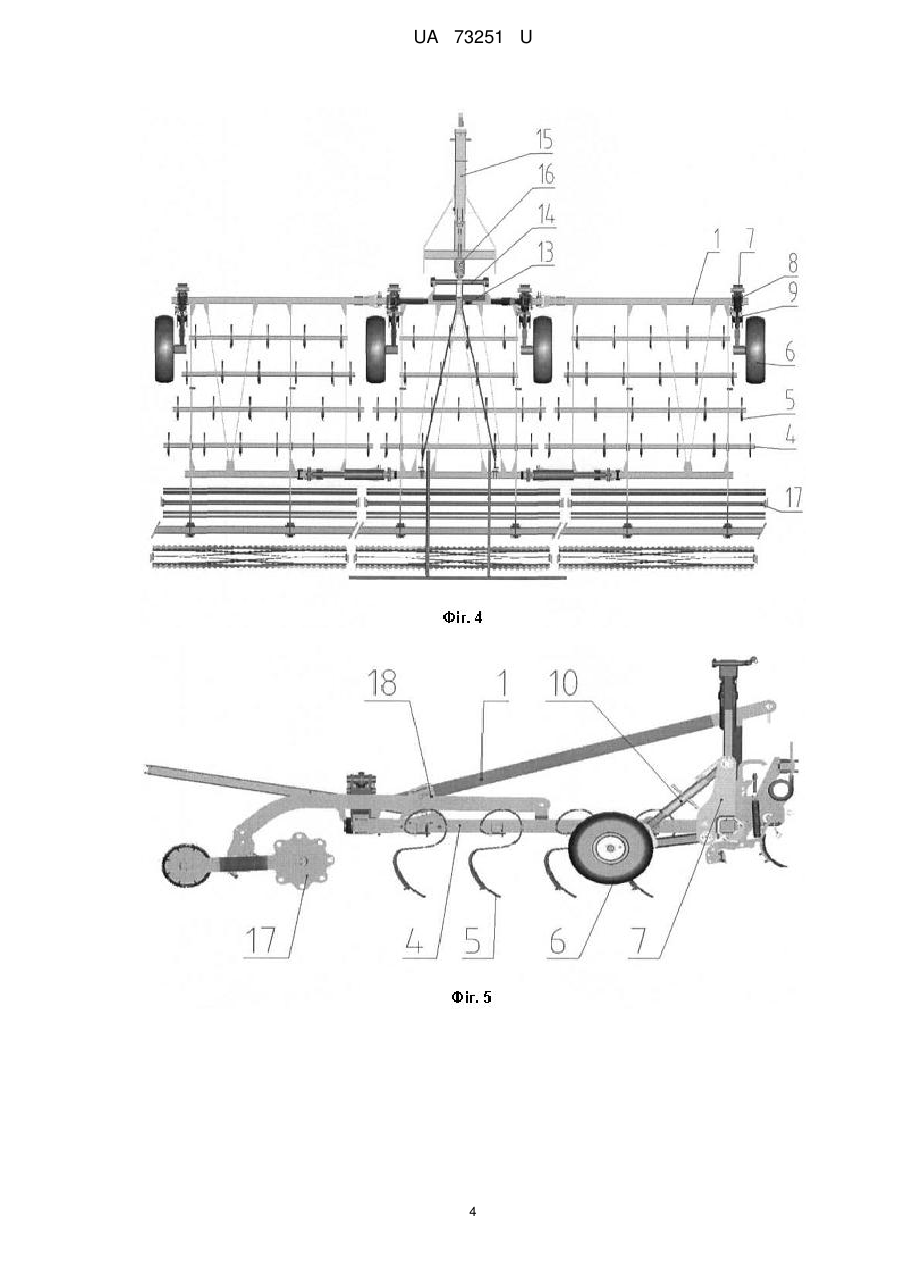

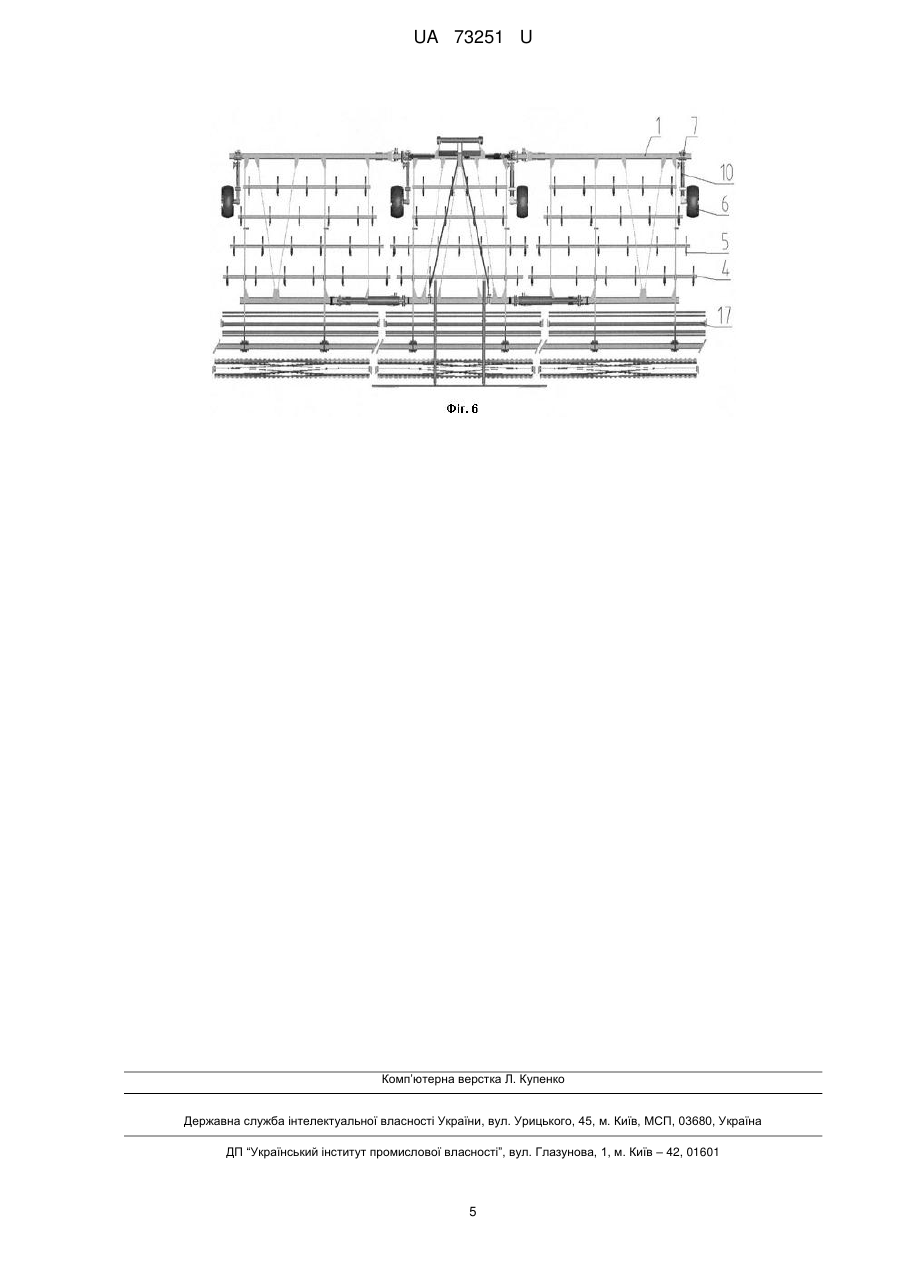

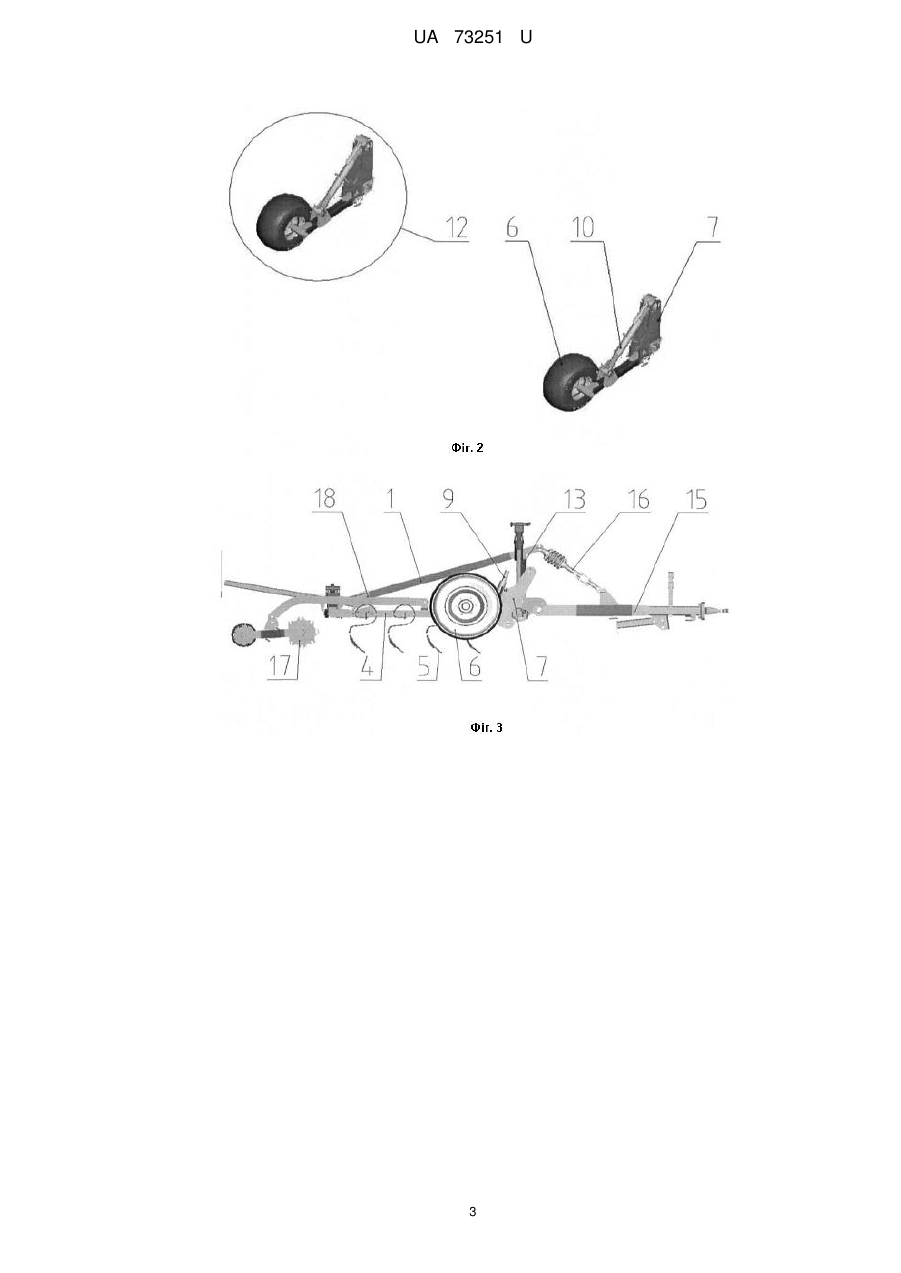

Реферат: UA 73251 U UA 73251 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування, а саме до ґрунтообробних машин, зокрема культиваторів передпосівної обробки, та може бути використана в сільському господарстві для виконання операцій по обробці ґрунту. Відомий агрегат ґрунтообробний за патентом Російської Федерації RU 75529 [опубл. 20.08.2008, МПК А01В 49/02], що містить споряджену опорними колесами раму з приєднувальним пристроєм, зокрема причіпним або навісним, виконану з можливістю регулювання глибини заглиблення ґрунтообробних робочих органів, встановлені на рамі робочі секції з ґрунтообробними робочими органами, ходову частину. Недоліком відомого технічного рішення є те, що рама з приєднувальним пристроєм причіпного виконання не може бути адаптована для використання в навісному виконанні. Найбільш близьким за технічною суттю до запропонованого технічного рішення є агрегат ґрунтообробний за патентом Російської Федерації RU 40696 [опубл. 27.09.2004, МПК А01В 49/02], споряджену опорними колесами раму, виконану з можливістю агрегатування в причіпному або навісному виконанні, та регулювання глибини заглиблення ґрунтообробних робочих органів, встановлені на рамі робочі секції з ґрунтообробними робочими органами, ходову частину. Недоліком відомого технічного рішення є те, що в причіпному варіанті виконання регулювання заглиблення здійснюється механічно, що робить неможливим плавне та рівномірне регулювання заглиблення. Також, внаслідок з'єднання коліс в одну вісь, пристрій має обмежену ширину захоплення, та відсутня можливість її збільшення. В основу корисної моделі поставлено задачу розробки конструкції ґрунтообробного агрегату, що забезпечує розширені функціональні можливості за рахунок можливості адаптації до експлуатації в причіпному або навісному виконанні. Іншою задачею корисної моделі є забезпечення можливості плавного регулювання глибини заглиблення ґрунтообробних робочих органів та збільшення ширини захоплення ґрунтообробного агрегату. Поставлені задачі вирішуються завдяки тому, що в конструкції агрегату ґрунтообробного, що містить споряджену опорними колесами раму, виконану з можливістю агрегатування та регулювання глибини заглиблення ґрунтообробних робочих органів, встановлені на рамі робочі секції з ґрунтообробними робочими органами, ходову частину. Згідно корисної моделі, опорні колеса ходової частини виконано у вигляді знімних вузлів, що мають можливість незалежного кріплення на рамі. Кронштейн кожного з опорних коліс споряджений гідроциліндром та стопорним гвинтом, або різьбовою муфтою. Завдяки тому, що опорні колеса ходової частини виконано у вигляді знімних вузлів, що мають можливість незалежного кріплення на рамі, кронштейн кожного з опорних коліс споряджений гідроциліндром та стопорним гвинтом, або різьбовою муфтою забезпечується можливість агрегатування в причіпному або навісному виконанні, та плавне регулювання глибини заглиблення ґрунтообробних робочих органів. У варіанті виконання, при якому агрегат ґрунтообробний містить щонайменше дві або більше робочі секції з ґрунтообробними робочими органами, об'єднані в ґрунтообробний агрегат, забезпечується збільшена ширина захоплення ґрунтообробного агрегату. В цілому розроблене технічне рішення забезпечує розширення функціональних можливостей ґрунтообробного агрегату за рахунок можливості адаптації до експлуатації в причіпному або навісному виконанні. Корисна модель ілюструється кресленнями, де на фіг. 1 зображено комплект ходової системи причіпного виконання, на фіг. 2 - комплект ходової системи навісного виконання, на фіг. 3 - агрегат ґрунтообробний причіпний варіант виконання, вигляд збоку, на фіг. 4 - агрегат ґрунтообробний причіпний варіант виконання, вигляд зверху, на фіг. 5 - агрегат ґрунтообробний навісний варіант виконання, вигляд збоку, на фіг. 6 - агрегат ґрунтообробний навісний варіант виконання, вигляд зверху. Агрегат ґрунтообробний включає раму 1 з приєднувальною ходовою частиною причіпного виконання 2 або навісного виконання 3, встановлені на рамі робочі секції 4 з ґрунтообробними робочими органами 5. Опорні колеса 6 ходової частини виконано у вигляді знімних вузлів, що мають кронштейн 7, та споряджені в причіпному виконанні гідроциліндром 8 та стопорним гвинтом 9 (фіг. 1), а в навісному варіанті різьбовою муфтою 10 (фіг. 2). Завдяки тому, що опорні колеса 6 ходової частини виконано у вигляді знімних вузлів, що є незалежними, можливо об'єднати дві, або більше робочі секції 4 з ґрунтообробними робочими 1 UA 73251 U 5 10 15 органами 5 в ґрунтообробний агрегат, що має збільшену ширину захоплення, встановлюючи на робочі секції 4 рами 1 той чи інший знімний вузол, а саме комплект ходової системи причіпного виконання у вигляді незалежного знімного вузла 11 з гідроциліндром 8 та стопорним гвинтом 9 (фіг. 1) або комплект ходової системи навісного виконання у вигляді незалежного знімного вузла 12 з різьбовою муфтою 10 (фіг. 2). У випадку агрегатування в причіпному виконанні сниця 13 рами 1 через вісь 14 жорстко закріплена з причепом 15, також встановлюється додаткова тяга з пружиною 16 сполучена з рамою 1 та сницею 13 ґрунтообробного агрегату. Регулювання глибини заглиблення робочих органів 4 здійснюється шляхом встановлення робочих органів у вигляді котків 17 у відповідні отвори 18 на рамі 1 та гідроциліндрами 8. Завдяки цьому забезпечує плавність регулювання глибини заглиблення робочих органів 4 ґрунтообробного агрегату. В навісному варіанті заглиблення робочих органів 4 регулюється навіскою трактора та опорними колесами 6 через різьбову муфту 10. Для зручності регулювання глибини заглиблення робочих органів 4 можливо зняти комплект ходової системи причіпного виконання у вигляді незалежного знімного вузла 11, та поставити на його місце комплект ходової системи навісного виконання у вигляді незалежного знімного вузла 12. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 1. Агрегат ґрунтообробний, що містить споряджену опорними колесами раму, виконану з можливістю агрегатування та регулювання глибини заглиблення ґрунтообробних робочих органів, встановлені на рамі робочі секції з ґрунтообробними робочими органами, ходову частину, який відрізняється тим, що опорні колеса ходової частини виконано у вигляді знімних вузлів, що мають можливість незалежного кріплення на рамі, кронштейн кожного з опорних коліс споряджений гідроциліндром та стопорним гвинтом або різьбовою муфтою. 2. Агрегат ґрунтообробний за п. 1, який відрізняється тим, що містить щонайменше дві або більше робочі секції з ґрунтообробними робочими органами об'єднані в ґрунтообробний агрегат. 2 UA 73251 U 3 UA 73251 U 4 UA 73251 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
