Пристрій для зберігання і нанесення препарату

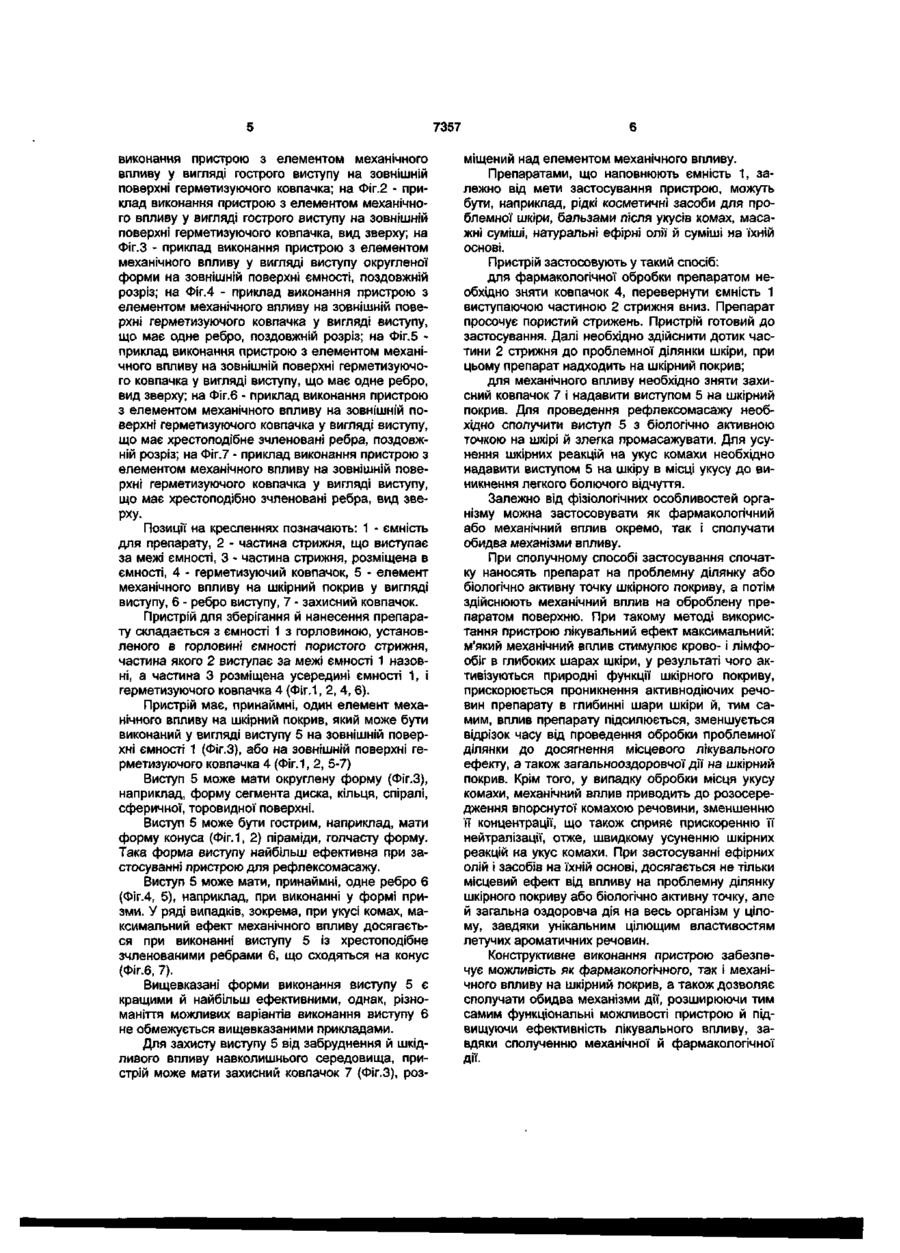

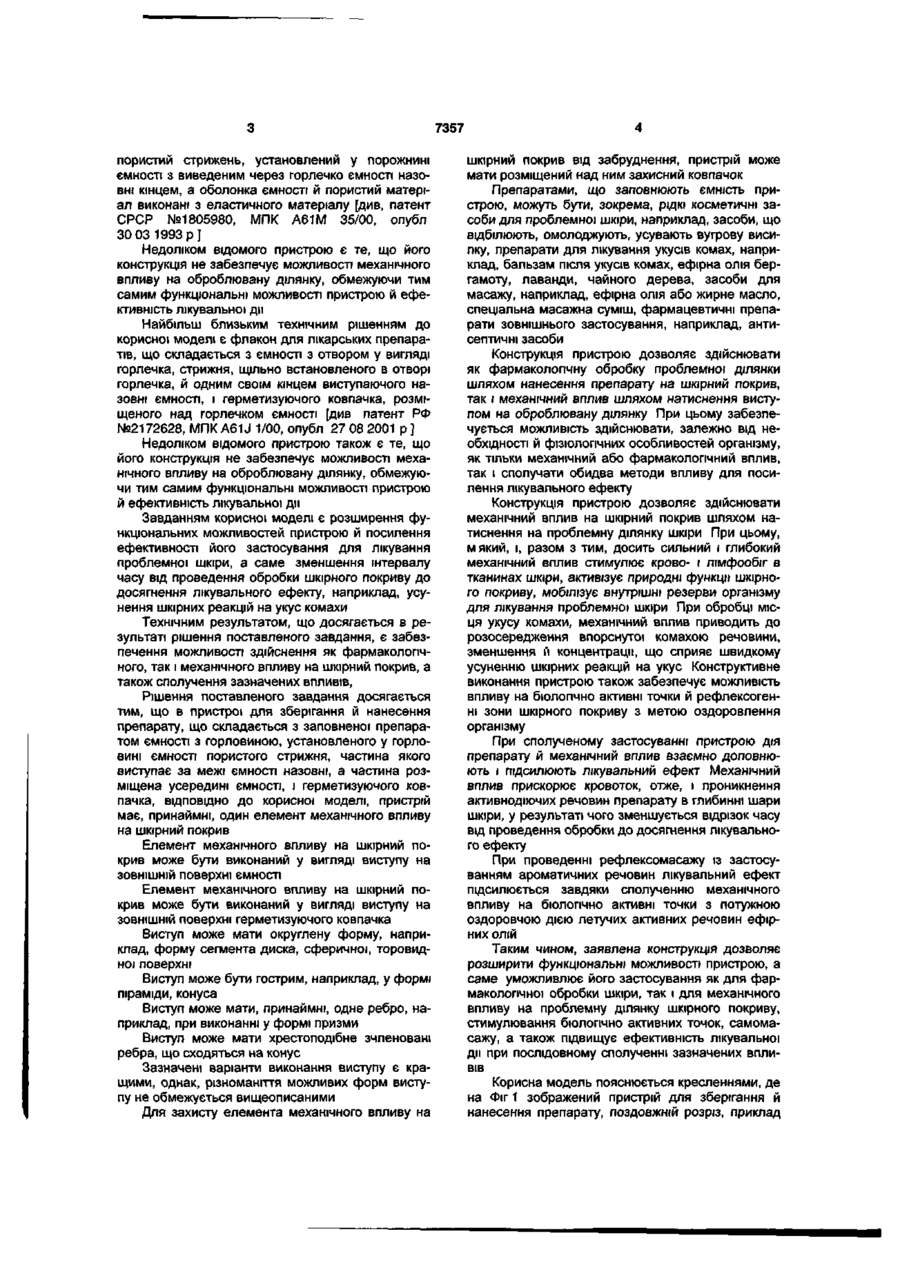

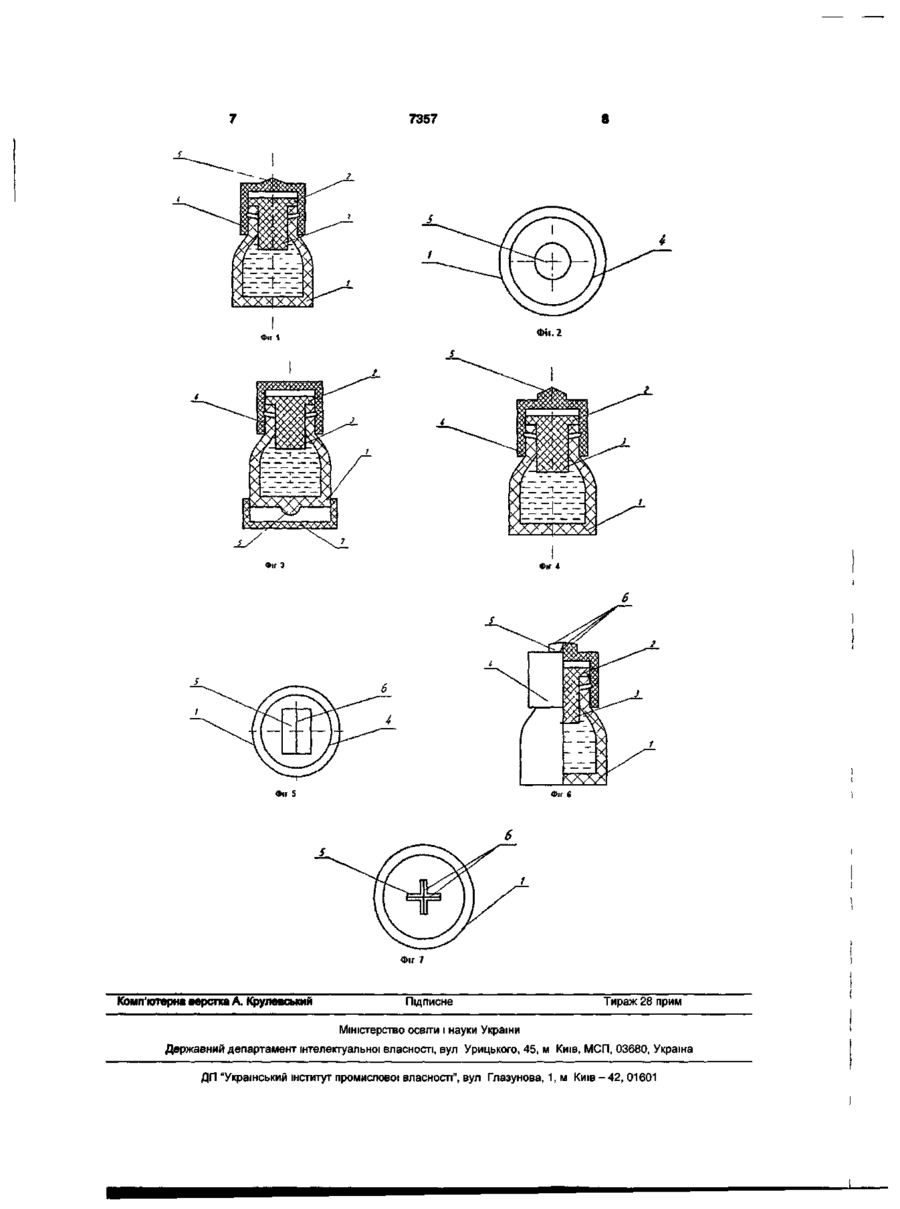

1 Пристрій для зберігання й нанесення препарату, що містить заповнену препаратом ємність з горловиною, встановлений в горловині ємності пористий стрижень, частина якого виступає за межі ємності назовні, а частина розміщена у порожнині ємності, і герметизуючий ковпачок, який відрізняється тим, що пристрій містить принаймні один елемент механічного впливу на шкірний покрив 2 Пристрій за п 1, який відрізняється тим, що Корисна модель належить до пристроїв для зберігання й нанесення препарату на шкіру, і може бути використана у медицині, косметології для обробки шкірного покриву з метою запобігання й лікування проблем шкіри, зокрема, для усунення шкірних реакцій на укуси кровососних комах, а також для проведення процедур загального оздоровлення організму, наприклад, рефлексомасажу Відомий пристрій для лікування укусів комах, який складається з корпуса і виступаючої частини Виступаюча частина виконана у вигляді хрестоподібне зчленованих ребер, збіжних до центра на конус [див патент Німеччини №10158424, МПК А61В 19/00, опубл 07 11 2002 р ] Недоліком даного пристрою є низька ефективність усунення наслідків укусів комах, обумовлена тим, що пристрій не забезпечує можливість фармакологічної обробки, при тому, що механічний вплив приводить тільки до усунення локалізації речовини, що викликає свербіж, в МІСЦІ укусу й розподілу її на більші обсяги тканин шкіри, знижуючи тим самим концентрацію речовини, але не елемент механічного впливу на шкірний покрив виконаний у вигляді виступу на ЗОВНІШНІЙ поверхні ЄМНОСТІ 3 Пристрій за п 1, який відрізняється тим, що елемент механічного впливу на шкірний покрив виконаний у вигляді виступу на ЗОВНІШНІЙ поверхні герметизуючого ковпачка 4 Пристрій за пп 2, 3, який відрізняється тим, що виступ має округлену форму 5 Пристрій за пп 2, 3, який відрізняється тим, що виступ має гострокінцеву форму 6 Пристрій за пп 2, 3, який відрізняється тим, що виступ містить принаймні одне ребро 7 Пристрій за п 6, який відрізняється тим, що виступ містить хрестоподібно зчленовані ребра, що сходяться на конус 8. Пристрій за п 1, який відрізняється тим, що пристрій містить захисний ковпачок, розміщений над елементом механічного впливу на шкірний покрив нейтралізуючи її Крім того, при використанні пристрою не проводиться антисептична обробка місця укусу, отже, потрібне застосування додаткових засобів знезаражування Відомий пристрій для усунення свербежу від укусу комах, що складається з тримача й притискноі платформи з діаметрально розміщеними на ній хрестоподібне зчленованими виступами [див патент США №3900018, МПК А61В 19/00, опубл 19 08 1975р] Недоліком даного пристрою також є низька ефективність лікування наслідків укусів комах, обумовлена тим, що конструкція пристрою не дозволяє проводити фармакологічну обробку шкірного покриву, при тому, що механічний вплив тільки знижує концентрацію речовини, впорснутої комахою, але не нейтралізує її Крім того, застосування пристрою не забезпечує антисептичну обробку ранки, що утворюється в МІСЦІ укусу Відомий флакон для лікарських препаратів, що складається з ємності з пористим матеріалом і герметизуючого ковпачка Флакон має твердий CO 5Г 7357 пористий стрижень, установлений у порожнині ємності з виведеним через горлечко ємності назовні кінцем, а оболонка ємності й пористий матеріал виконані з еластичного матеріалу [див, патент СРСР №1805980, МПК А61М 35/00, опубл ЗО 03 1993 р ] Недоліком відомого пристрою є те, що його конструкція не забезпечує можливості механічного впливу на оброблювану ділянку, обмежуючи тим самим функціональні можливості пристрою й ефективність лікувальної ди Найбільш близьким технічним рішенням до корисної моделі є флакон для лікарських препаратів, що складається з ємності з отвором у вигляді горлечка, стрижня, щільно встановленого в отворі горлечка, й одним своїм кінцем виступаючого назовні ємності, і герметизуючого ковпачка, розміщеного над горлечком ємності [див патент РФ №2172628, МПК A61J 1/00, опубл 27 08 2001 р ] Недоліком відомого пристрою також є те, що його конструкція не забезпечує можливості механічного впливу на оброблювану ділянку, обмежуючи тим самим функціональні можливості пристрою й ефективність лікувальної ди Завданням корисної моделі є розширення функціональних можливостей пристрою й посилення ефективності його застосування для лікування проблемної шкіри, а саме зменшення інтервалу часу від проведення обробки шкірного покриву до досягнення лікувального ефекту, наприклад, усунення шкірних реакцій на укус комахи Технічним результатом, що досягається в результаті рішення поставленого завдання, є забезпечення можливості здійснення як фармакологічного, так і механічного впливу на шкірний покрив, а також сполучення зазначених впливів, Рішення поставленого завдання досягається тим, що в пристрої для зберігання й нанесення препарату, що складається з заповненої препаратом ємності з горловиною, установленого у горловині ємності пористого стрижня, частина якого виступає за межі ємності назовні, а частина розміщена усередині ємності, і герметизуючого ковпачка, ВІДПОВІДНО до корисної моделі, пристрій має, принаймні, один елемент механічного впливу на шкірний покрив Елемент механічного впливу на шкірний покрив може бути виконаний у вигляді виступу на ЗОВНІШНІЙ поверхні ємності Елемент механічного впливу на шкірний покрив може бути виконаний у вигляді виступу на ЗОВНІШНІЙ поверхні герметизуючого ковпачка Виступ може мати округлену форму, наприклад, форму сегмента диска, сферичної, торовидноі поверхні Виступ може бути гострим, наприклад, у формі піраміди, конуса Виступ може мати, принаймні, одне ребро, наприклад, при виконанні у формі призми Виступ може мати хрестоподібне зчленовані ребра, що сходяться на конус Зазначені варіанти виконання виступу є кращими, однак, різноманіття можливих форм виступу не обмежується вищеописаними Для захисту елемента механічного впливу на шкірний покрив від забруднення, пристрій може мати розміщений над ним захисний ковпачок Препаратами, що заповнюють ємність пристрою, можуть бути, зокрема, р/дю косметичні засоби для проблемно) шкіри, наприклад, засоби, що відбшюють, омолоджують, усувають вугрову висипку, препарати для лікування укусів комах, наприклад, бальзам після укусів комах, ефірна олія бергамоту, лаванди, чайного дерева, засоби для масажу, наприклад, ефірна олія або жирне масло, спеціальна масажна суміш, фармацевтичні препарати зовнішнього застосування, наприклад, антисептичні засоби Конструкція пристрою дозволяє здійснювати як фармакологічну обробку проблемної ділянки шляхом нанесення препарату на шкірний покрив, так і механічний вплив шляхом натиснення виступом на оброблювану ділянку При цьому забезпечується можливість здійснювати, залежно від необхідності й фізіологічних особливостей організму, як тільки механічний або фармакологічний вплив, так і сполучати обидва методи впливу для посилення лікувального ефекту Конструкція пристрою дозволяє здійснювати механічний вплив на шкірний покрив шляхом натиснення на проблемну ділянку шкіри При цьому, м який, і, разом з тим, досить сильний і глибокий механічний вплив стимулює крово- і лімфообіг в тканинах шкіри, активізує природні функції шкірного покриву, мобілізує внутрішні резерви організму для лікування проблемної шкіри При обробці місця укусу комахи, механічний вплив приводить до розосередження впорснутої комахою речовини, зменшення п концентрації, що сприяє швидкому усуненню шкірних реакцій на укус Конструктивне виконання пристрою також забезпечує можливість впливу на біологічно активні точки й рефлексогенні зони шкірного покриву з метою оздоровлення організму При сполученому застосуванні пристрою дія препарату й механічний вплив взаємно доповнюють і підсилюють лікувальний ефект Механічний вплив прискорює кровоток, отже, і проникнення активнодіючих речовин препарату в глибинні шари шкіри, у результаті чого зменшується відрізок часу від проведення обробки до досягнення лікувального ефекту При проведенні рефлексомасажу із застосуванням ароматичних речовин лікувальний ефект підсилюється завдяки сполученню механічного впливу на біологічно активні точки з потужною оздоровчою дією летучих активних речовин ефірних ОЛІЙ Таким чином, заявлена конструкція дозволяє розширити функціональні можливості пристрою, а саме уможливлює його застосування як для фармакологічної обробки шкіри, так і для механічного впливу на проблемну ділянку шкірного покриву, стимулювання біологічно активних точок, самомасажу, а також підвищує ефективність лікувальної ди при послідовному сполученні зазначених впливів Корисна модель пояснюється кресленнями, де на Фіг 1 зображений пристрій для зберігання й нанесення препарату, поздовжній розріз, приклад 7357 виконання пристрою з елементом механічного впливу у вигляді гострого виступу на зовнішній поверхні герметизуючого ковпачка; на Фіг.2 - приклад виконання пристрою з елементом механічного впливу у вигляді гострого виступу на зовнішній поверхні герметизуючого ковпачка, вид зверху; на Фіг.З - приклад виконання пристрою з елементом механічного впливу у вигляді виступу округленої форми на зовнішній поверхні ємності, поздовжній розріз; на Фіг.4 - приклад виконання пристрою з елементом механічного впливу на зовнішній поверхні герметизуючого ковпачка у вигляді виступу, що має одне ребро, поздовжній розріз; на Фіг.5 приклад виконання пристрою з елементом механічного впливу на зовнішній поверхні герметизуючого ковпачка у вигляді виступу, що має одне ребро, вид зверху; на Фіг.6 - приклад виконання пристрою з елементом механічного впливу на зовнішній поверхні герметизуючого ковпачка у вигляді виступу, що має хрестоподібне зчленовані ребра, поздовжній розріз; на Фіг.7 - приклад виконання пристрою з елементом механічного впливу на зовнішній поверхні герметизуючого ковпачка у вигляді виступу, що має хрестоподібно зчленовані ребра, вид зверху. Позиції на кресленнях позначають: 1 - ємність для препарату, 2 - частина стрижня, що виступає за межі ємності, 3 - частина стрижня, розміщена в ємності, 4 - герметизуючий ковпачок, 5 - елемент механічного впливу на шкірний покрив у вигляді виступу, 6 - ребро виступу, 7 - захисний ковпачок. Пристрій для зберігання й нанесення препарату складається з ємності 1 з горловиною, установленого в горловині ємності пористого стрижня, частина якого 2 виступає за межі ємності 1 назовні, а частина 3 розміщена усередині ємності 1, і герметизуючого ковпачка 4 (Фіг.1, 2, 4, 6). Пристрій має, принаймні, один елемент механічного впливу на шкірний покрив, який може бути виконаний у вигляді виступу 5 на зовнішній поверхні ємності 1 (Фіг.З), або на зовнішній поверхні герметизуючого ковпачка 4 (Фіг. 1, 2, 5-7) Виступ 5 може мати округлену форму (Фіг.З), наприклад, форму сегмента диска, кільця, спіралі, сферичної, торовидної поверхні. Виступ 5 може бути гострим, наприклад, мати форму конуса (Фіг.1, 2) піраміди, голчасту форму. Така форма виступу найбільш ефективна при застосуванні пристрою для рефлексомасажу. Виступ 5 може мати, принаймні, одне ребро 6 (Фіг.4, 5), наприклад, при виконанні у формі призми. У ряді випадків, зокрема, при укусі комах, максимальний ефект механічного впливу досягається при виконанні виступу 5 із хрестоподібне зчленованими ребрами 6, що сходяться на конус (Фіг.6, 7). Вищевказані форми виконання виступу 5 є кращими й найбільш ефективними, однак, різноманіття можливих варіантів виконання виступу 6 не обмежується вищевказаними прикладами. Для захисту виступу 5 від забруднення й шкідливого впливу навколишнього середовища, пристрій може мати захисний ковпачок 7 (Фіг.З), роз міщений над елементом механічного впливу. Препаратами, що наповнюють ємність 1, залежно від мети застосування пристрою, можуть бути, наприклад, рідкі косметичні засоби для проблемної шкіри, бальзами після укусів комах, масажні суміші, натуральні ефірні олії й суміші на їхній основі. Пристрій застосовують у такий спосіб: для фармакологічної обробки препаратом необхідно зняти ковпачок 4, перевернути ємність 1 виступаючою частиною 2 стрижня вниз. Препарат просочує пористий стрижень. Пристрій готовий до застосування. Далі необхідно здійснити дотик частини 2 стрижня до проблемної ділянки шкіри, при цьому препарат надходить на шкірний покрив; для механічного впливу необхідно зняти захисний ковпачок 7 і надавити виступом 5 на шкірний покрив. Для проведення рефлексомасажу необхідно сполучити виступ 5 з біологічно активною точкою на шкірі й злегка промасажувати. Для усунення шкірних реакцій на укус комахи необхідно надавити виступом 5 на шкіру в місці укусу до виникнення легкого болючого відчуття. Залежно від фізіологічних особливостей організму можна застосовувати як фармакологічний або механічний вплив окремо, так і сполучати обидва механізми впливу. При сполучному способі застосування спочатку наносять препарат на проблемну ділянку або біологічно активну точку шкірного покриву, а потім здійснюють механічний вплив на оброблену препаратом поверхню. При такому методі використання пристрою лікувальний ефект максимальний: м'який механічний вплив стимулює крово- і лімфообіг в глибоких шарах шкіри, у результаті чого активізуються природні функції шкірного покриву, прискорюється проникнення активнодіючих речовин препарату в глибинні шари шкіри й, тим самим, вплив препарату підсилюється, зменшується відрізок часу від проведення обробки проблемної ділянки до досягнення місцевого лікувального ефекту, а також загальнооздоровчої дії на шкірний покрив. Крім того, у випадку обробки місця укусу комахи, механічний вплив приводить до розосередження впорснутої комахою речовини, зменшенню її концентрації, що також сприяє прискоренню її нейтралізації, отже, швидкому усуненню шкірних реакцій на укус комахи. При застосуванні ефірних олій і засобів на їхній основі, досягається не тільки місцевий ефект від впливу на проблемну ділянку шкірного покриву або біологічно активну точку, але й загальна оздоровча дія на весь організм у цілому, завдяки унікальним цілющим властивостям летучих ароматичних речовин. Конструктивне виконання пристрою забезпечує можливість як фармакологічного, так і механічного впливу на шкірний покрив, а також дозволяє сполучати обидва механізми дії, розширюючи тим самим функціональні можливості пристрою й підвищуючи ефективність лікувального впливу, завдяки сполученню механічної й фармакологічної Дії. 7357 Фіг. 2 Фіг 4 Фіг 5 Фіг 7 Комп'ютерна верстка А. іфулевський Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
