Пристрій для зберігання і нанесення препарату

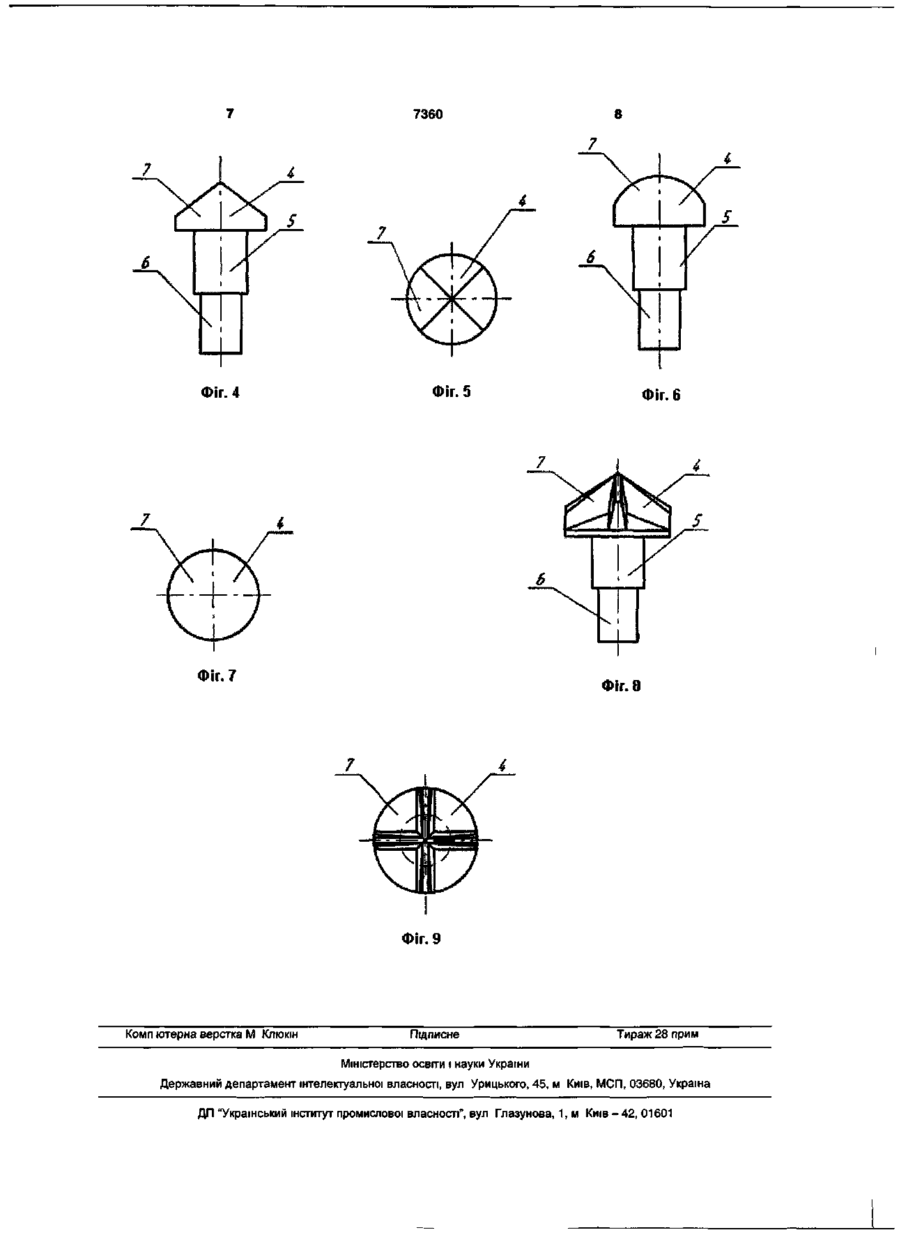

Пристрій для зберігання і нанесення препарату, що містить порожнистий корпус, пористий накопичувач препарату, розташований у порожнині корпуса пористий стрижень і герметизуючий ковпачок, при цьому частина стрижня виступає за межі корпуса назовні, частина фіксована корпусом, а частина контактує з накопичувачем препарату, який відрізняється тим, що частина пористого стрижня, яка виступає назовні, має принаймні один виступ для механічного впливу на шкірний покрив. 2. Пристрій за п. 1, який відрізняється тим, що виступ може бути гострим. 3. Пристрій за п. 1, який відрізняється тим, що виступ може мати принаймні одне ребро. 4. Пристрій за п. 1, який відрізняється тим, що виступ може бути округленим. 5. Пристрій за п. 1, який відрізняється тим, що виступ може мати хрестоподібно зчленовані ребра, що сходяться на конус. Корисна модель належить до пристроїв для зберігання й нанесення препарату й може бути використана в медицині, косметології як засіб для впливу на шкірний покрив, зокрема, для усунення шкірних реакцій на укуси кровососних комах, а також з метою загального оздоровлення організму, наприклад, для рефлексомасажу. Відомо безліч способів впливу на запалення шкірного покриву що утворюється, зокрема, внаслідок укусу комахи. Одним зі способів впливу є місцеве застосування лікарського препарату. Однак, дію лікарського препарату можна підсилити механічним впливом безпосередньо на проблемну ділянку шкіри. Відомий пристрій для усунення наслідків укусів комах за допомогою механічного впливу, що складається з корпуса, на якому виконані хрестоподібне зчленовані ребра збіжні до центра на конус [див. патент DE №10158424, МПК А61В19/00, опубл. 07.11.2002р.]. Відомим пристроєм здійснюють тільки механічний вплив на місце укусу, що приводить до зниження концентрації слини комахи, за рахунок розподілу речовини, що викликає свербіж , на більші обсяги тканин. Однак, при обробці відомим пристроєм місця укусу не проводиться його антисептична обробка, отже, потрібне застосування додаткових засобів знезаражування. Це знижує ефективність впливу пристрою на шкірний покрив. І Відомий пристрій для усунення реакції на укус комахи, що складається з тримача, виконаного у вигляді кільця, і притискної платформи з діаметрально розміщеними на ній хрестоподібне зчленованими виступами [див. патент US №3900018, МПК А61В19/00, опубл. 19.08.1975 p.]. Недоліком даного пристрою є низька ефективність впливу на шкірний покрив у місці укусу комахи, обумовлена тим, що застосування пристрою забезпечує тільки механічний вплив на місце укусу, не проводячи при цьому антисептичної обробки місця укусу. Відомий пристрій для зберігання й нанесення лікарських, переважно, антисептичних препаратів, що складається з ємності з пористим капілярним матеріалом і капілярного стрижня, установленого з можливістю лінійного переміщення. Стрижень виконаний багатошаровим, причому міцність на розрив на границі шарів менше, ніж міцність на розрив матеріалу стрижня. Для транспортування ємність має захисний ковпачок, що вдягається на корпус із боку виступаючого назовні капілярного стрижня [див. патент РФ №2042362, МПК А61М35/00, опубл. 27.08.1995 p.]. Відомий пристрій дозволяє тільки нанести й розподілити лікарський препарат на шкірний покрив. Такий вплив у певних випадках буває недостатньо ефективним внаслідок невисокої швидкості проникнення препарату через шкірний покрив. Відомий індивідуальний антисептик, що складається з порожнього корпуса, розташованого спі CD CO О) 7360 ввісно корпусу пористого накопичувача препарату, який знаходиться в порожнині корпуса, і пористого стрижня, що подає препарат. При цьому пористий стрижень, що подає препарат, контактує з накопичувачем препарату, фіксується корпусом і частково виступає за його межі. Крім того, стрижень, що подає препарат, має постійний поперечний переріз по всій довжині (див. посвідчення РФ на корисну модель №1432, МПК А61М35/00, опубл. 16.01.1996р.). Відомий пристрій також дозволяє тільки нанести й розподілити лікарський препарат на шкірний покрив, що в певних випадках, наприклад, для усунення свербежу при укусі комахи, недостатньо ефективно, внаслідок невисокої швидкості проникнення препарату через шкірний покрив. Відомий пристрій для очищення шкірного покриву, який складається з контейнера, що містить пористе тіло, робочого наконечника у вигляді тампона, і герметичного ковпачка [див. патент US №4973181, МПК A45D34/04, опубл. 27.11.1990г.]. Недоліком відомого пристрою також є низька ефективність його впливу на шкірний покрив, зокрема усунення свербежу при укусі комахи. Найбільш близьким технічним рішенням є відомий пристрій для нанесення косметичних засобів, що складається з корпуса, який містить пористе тіло, робочого наконечника у вигляді тампона й герметизуючого ковпачка. Одна сторона робочого наконечника пристрою зрізана під кутом для ефективного впливу на більшу площу оброблюваної поверхні. Протилежна сторона робочого наконечника опукло вигнута, що дозволяє ефективніше наносити вміст пристрою на невеликі ділянки оброблюваної поверхні [див. патент US №4622985, МПКА45О40/30, опубл. 18.11.1986 p.]. Недоліком відомого пристрою також є низька ефективність впливу лікарського препарату на проблемну ділянку шкірного покриву, зокрема для усунення свербежу при укусі комахи. Завданням заявленої корисної моделі є підвищення ефективності надання допомоги при впливі на шкірний покрив, зокрема, для усунення наслідків укусів комах за мінімальний період часу, за рахунок забезпечення можливості здійснення як фармакологічного, так і механічного впливу на шкірний покрив, а також сполучення зазначених впливів. Технічним результатом, який досягається при рішенні поставленого завдання, є збільшення швидкості проникнення активних речовин лікарського препарату через шкірний покрив. Рішення поставленого завдання досягається тим, що в пристрої для зберігання й нанесення препарату, який складається з порожнього корпуса, пористого накопичувача препарату, розташованого у порожнині корпуса, пористого стрижня, і герметизуючого ковпачка, при цьому частина стрижня виступає за межі корпуса назовні, частина фіксується корпусом, а частина контактує з накопичувачем препарату, відповідно до корисної моделі, частина пористого стрижня, що виступає за межі корпуса назовні, має, принаймні, один виступ для механічного впливу на шкірний покрив. При цьому виступ може бути гострим, може мати, принаймні, одне ребро, може бути округленим, або виступ може мати хрестоподібне зчленовані ребра, що сходяться на конус. Запропонована сукупність ознак корисної моделі дозволяє одним пристроєм нанести лікарський препарат на запалену ділянку шкіри й здійснити механічний вплив. При цьому забезпечується більш інтенсивне й прискорене проникнення лікарського препарату із зовнішнього шару шкірного покриву в більш глибокі шари, що сприяє підвищенню ефективності дії лікарського препарату в місці впливу. Механічний вплив на шкірний покрив стимулює крово- і лімфообіг в глибоких шарах тканин шкірного покриву, що дозволяє також використовувати пристрій для стимулювання біологічно активних точок, для впливу на рефлексогенні зони організму із застосуванням масажних сумішей. При цьому лікувальний ефект підсилюється завдяки сполученню механічного впливу і потужної оздоровчої дії летучих активних речовин ефірних олій на біологічно активні точки. Запропонований пристрій можна застосовувати, зокрема, при укусі людини комахою. При цьому через хоботок комахи разом зі слиною в шкіру попадає невелика кількість алергенної речовини, що викликає відповідну реакцію - почервоніння, пухлину, або невеликі пухирці, а також подразнення, які проходять через кілька днів. Деякі реакції викликаються фекаліями комахи, що потрапляють на шкіру. Наявність у пристрої виступів різного виконання, дозволяє впливати на шкірний покрив шляхом натиснення виступом на проблемну ділянку шкіри. Таке виконання виступу забезпечує безболісний й, разом з тим, досить сильний і глибокий механічний вплив на шкірний покрив. Посилення ефективності лікувального впливу досягається завдяки можливості сполучення механічної й лікарської дій одним пристроєм. При натисненні на запалену ділянку шкіри речовина, впорснута комахою, попадає в кров, де зменшується її концентрація, а нанесений на шкірний покрив лікарський препарат знімає запалення й нейтралізує дію речовини, впорснутої комахою. При цьому реакція шкіри на укус комахи: запалення, почервоніння, свербіж, швидше усувається. Різне виконання форми виступу дозволяє також використати пристрій для стимулювання біологічно активних точок, впливу на рефлексогенні зони організму. При цьому застосовується, наприклад, ефірна олія або жирне масло, спеціальна масажна суміш. При проведенні рефлексомасажу із застосуванням ароматичних речовин лікувальний ефект підсилюється завдяки сполученню механічного впливу на біологічно активні точки і потужної оздоровчої дії летучих активних речовин ефірних олій. Корисна модель пояснюється кресленнями, де на фіг. 1 зображений приклад виконання пристрою для зберігання й нанесення препарату, загальний вид; на фіг. 2 - приклад виконання пристрою, загальний вид; на фіг. З - приклад виконання пристрою, загальний вид; на фіг. 4 - приклад виконання виступу, вид збоку; на фіг. 5 - приклад виконання виступу, вид зверху; на фіг. 6 - приклад виконання виступу, вид збоку; на фіг. 7 - приклад виконання виступу, вид зверху; на фіг. 8 - приклад виконання виступу, вид збоку; на фіг. 9 - приклад виконання виступу, вид зверху. Позиції на кресленнях позначають: 1 - корпус; 2 - накопичувач препарату; 3 - герметизуючий ков 7360 пачок; 4 - частина стрижня, що подає препарат, виступаюча за межі корпуса 1 назовні; 5 - частина стрижня, що подає препарат, яка фіксується корпусом 1; 6 - частина стрижня, що подає препарат, контактуюча з накопичувачем 2 препарату; 7 - виступ для механічного впливу. Пристрій для зберігання й нанесення препарату складається з порожнього корпуса 1, пористого накопичувача 2 препарату, розташованого у порожнині корпуса 1, пористого стрижня, що подає препарат, і герметизуючого ковпачка 3. Частина пористого стрижня 4 виступає за межі корпуса 1 назовні, частина 5 фіксується корпусом 1, а частина 6 контактує з накопичувачем 2 препарату. Частина пористого стрижня 4, що виступає за межі корпуса 1 назовні, має виступ 7 для механічного впливу на шкірний покрив (фіг. 1-3). Виступ 7 може мати округлену форму (фіг. 2, 6, 7), наприклад, форму сегмента диска, кільця, спіралі, сферичної поверхні. Виступ 7 може мати, принаймні, одне ребро (фіг. 1, 4, 5), наприклад, у формі призми. У ряді випадків, зокрема, при укусі комах, максимальний ефект механічного впливу досягається при виконанні виступу 7 із хрестоподібне зчленованими ребрами, що сходяться на конус (фіг. З, 8, 9). Препаратами, що наповнюють ємність пристрою, залежно від мети застосування пристрою, можуть бути, наприклад, рідкі косметичні засоби для проблемної шкіри, бальзами після укусів комах, масажні суміші, натуральні ефірні олії й суміші на їхній основі. Пристрій застосовують у такий спосіб: необхідно зняти герметизуючий ковпачок 3, перевернути корпус 1 частиною 4 стрижня, що виступає за межі корпуса 1 назовні, униз. Препарат з накопичувача 2 переходить у пористий стрижень, просочуючи його. Пристрій готовий до застосування. При дотику частини 4 стрижня до оброблюваної поверхні препарат наноситься на шкірний покрив. Для посилення лікувального ефекту лікарського 6 препарату на ушкоджену ділянку шкіри здійснюють механічний вплив натисненням виступу 7 частини 4 стрижня на шкірний покрив. Натиснення пористим стрижнем на місце ушкодження шкіри дозволяє скоротити час проникнення в глибокі шари шкіри й поширення по кровотоку лікарських або дезінфікуючих речовин. Це дозволяє за короткий проміжок часу зняти симптоми запалення. Для проведення рефлексомасажу необхідно сполучити виступ 7 для механічного впливу з біологічно активною точкою на шкірі й злегка промасажувати. При застосуванні ароматичних олій досягається не тільки місцевий ефект впливу на проблемну ділянку, але й ароматерапевтичний ефект на весь організм у цілому. Запропоноване конструктивне виконання стрижня забезпечує можливість одночасного нанесення лікарського препарату й механічного впливу на шкірний покрив одним пристроєм. Посилення ефективності лікувального впливу досягається завдяки сполученню механічної й фармакологічної дії. За допомогою механічного впливу активізується точка акупунктури, відповідальна за той або інший орган в організмі, й відбувається впорскування в кровоток лікарського препарату. Таким чином, стимулюється крово- і лімфообіг в глибоких шарах шкіри, у результаті чого, прискорюється проникнення активнодіючих речовин препарату в глибинні шари шкіри й, тим самим, вплив препарату підсилюється, зменшується відрізок часу від проведення обробки проблемної ділянки до досягнення місцевого лікувального ефекту, відбувається механічне розвантаження кровотоку, що полегшує болючий симптом. Крім того, у випадку обробки місця укусу комахи, механічний вплив приводить до розосередження впорснутої комахою речовини, зменшенню її концентрації, що також сприяє прискоренню її нейтралізації, отже, швидкому усуненню шкірних реакцій на укус комахи. 7360 7 Фіг. 4 Фіг. 5 Фіг. 7 Фіг. 6 Фіг. 8 Фіг. 9 Комп ютерна верстка М Клюкін Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601
