Контактна трубка

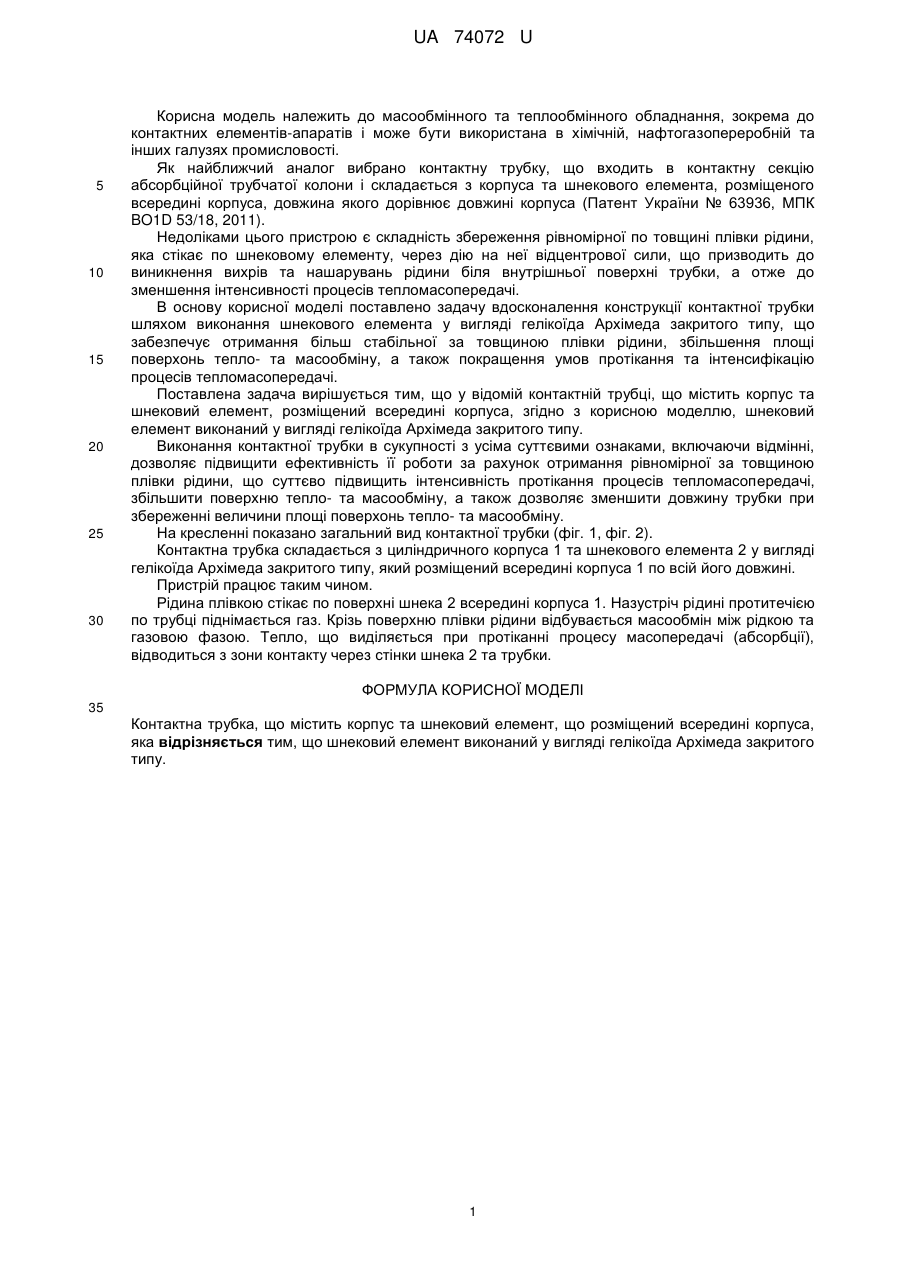

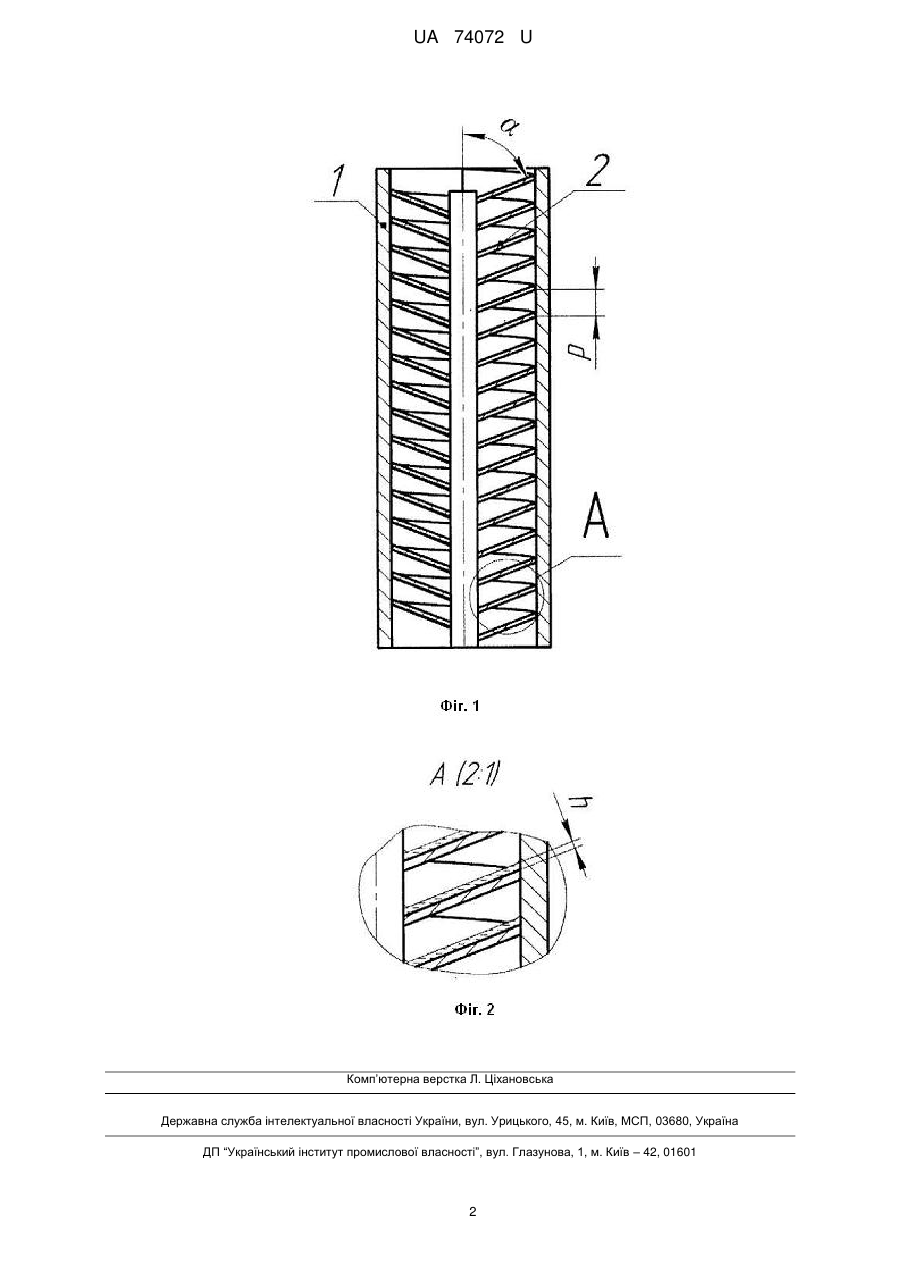

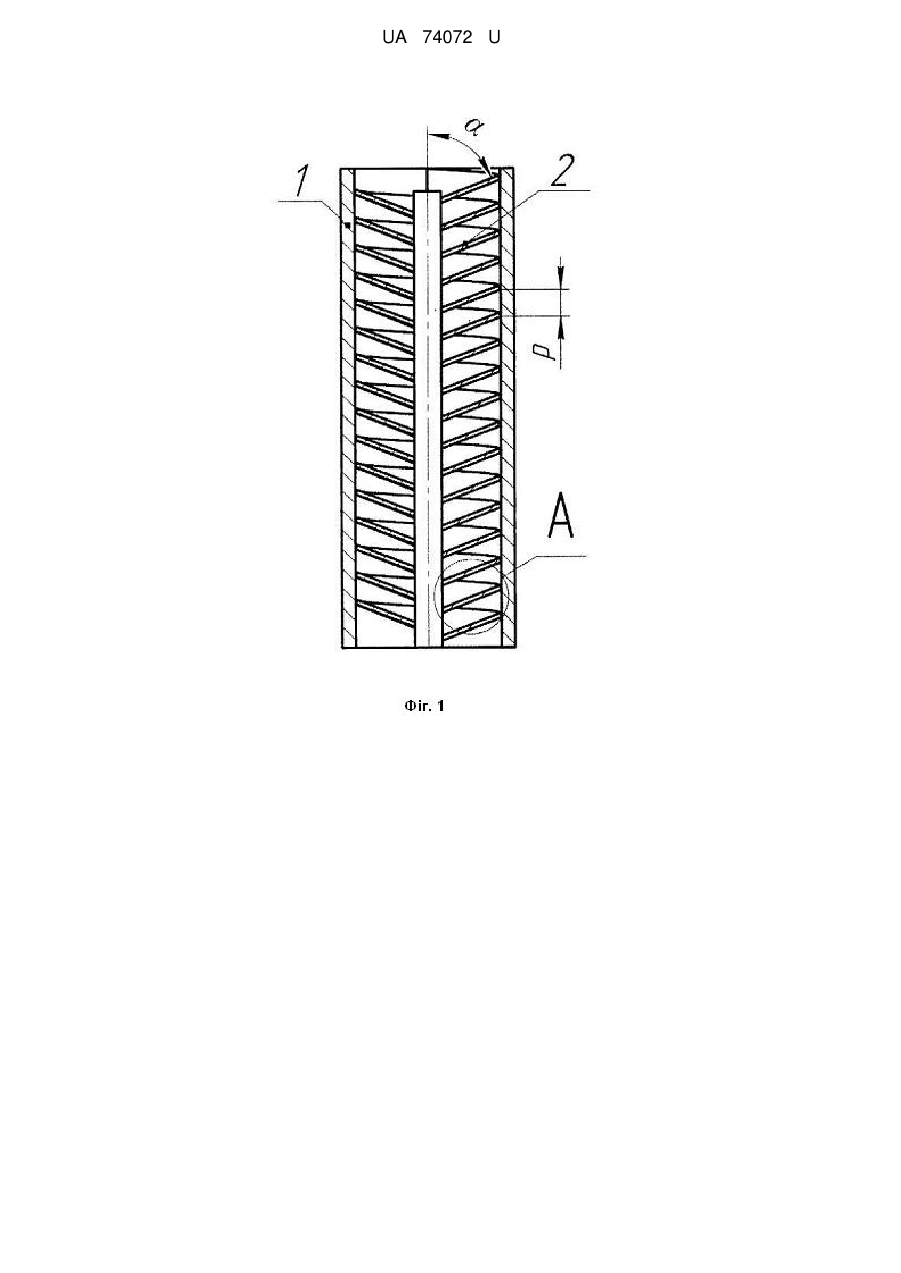

Реферат: UA 74072 U UA 74072 U 5 10 15 20 25 30 Корисна модель належить до масообмінного та теплообмінного обладнання, зокрема до контактних елементів-апаратів і може бути використана в хімічній, нафтогазопереробній та інших галузях промисловості. Як найближчий аналог вибрано контактну трубку, що входить в контактну секцію абсорбційної трубчатої колони і складається з корпуса та шнекового елемента, розміщеного всередині корпуса, довжина якого дорівнює довжині корпуса (Патент України № 63936, МПК BO1D 53/18, 2011). Недоліками цього пристрою є складність збереження рівномірної по товщині плівки рідини, яка стікає по шнековому елементу, через дію на неї відцентрової сили, що призводить до виникнення вихрів та нашарувань рідини біля внутрішньої поверхні трубки, а отже до зменшення інтенсивності процесів тепломасопередачі. В основу корисної моделі поставлено задачу вдосконалення конструкції контактної трубки шляхом виконання шнекового елемента у вигляді гелікоїда Архімеда закритого типу, що забезпечує отримання більш стабільної за товщиною плівки рідини, збільшення площі поверхонь тепло- та масообміну, а також покращення умов протікання та інтенсифікацію процесів тепломасопередачі. Поставлена задача вирішується тим, що у відомій контактній трубці, що містить корпус та шнековий елемент, розміщений всередині корпуса, згідно з корисною моделлю, шнековий елемент виконаний у вигляді гелікоїда Архімеда закритого типу. Виконання контактної трубки в сукупності з усіма суттєвими ознаками, включаючи відмінні, дозволяє підвищити ефективність її роботи за рахунок отримання рівномірної за товщиною плівки рідини, що суттєво підвищить інтенсивність протікання процесів тепломасопередачі, збільшити поверхню тепло- та масообміну, а також дозволяє зменшити довжину трубки при збереженні величини площі поверхонь тепло- та масообміну. На кресленні показано загальний вид контактної трубки (фіг. 1, фіг. 2). Контактна трубка складається з циліндричного корпуса 1 та шнекового елемента 2 у вигляді гелікоїда Архімеда закритого типу, який розміщений всередині корпуса 1 по всій його довжині. Пристрій працює таким чином. Рідина плівкою стікає по поверхні шнека 2 всередині корпуса 1. Назустріч рідині протитечією по трубці піднімається газ. Крізь поверхню плівки рідини відбувається масообмін між рідкою та газовою фазою. Тепло, що виділяється при протіканні процесу масопередачі (абсорбції), відводиться з зони контакту через стінки шнека 2 та трубки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Контактна трубка, що містить корпус та шнековий елемент, що розміщений всередині корпуса, яка відрізняється тим, що шнековий елемент виконаний у вигляді гелікоїда Архімеда закритого типу. 1 UA 74072 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
