Паливна система газотурбінної установки

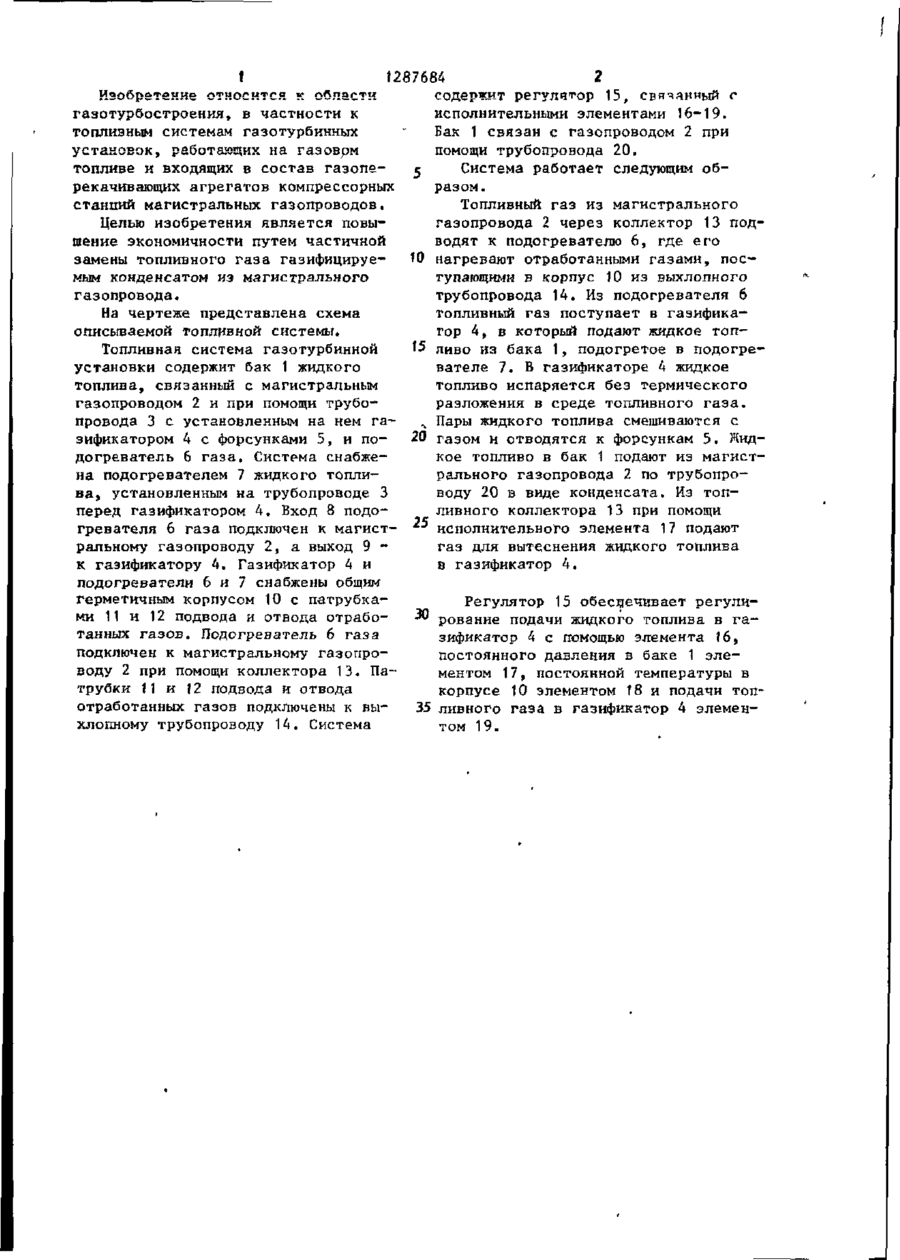

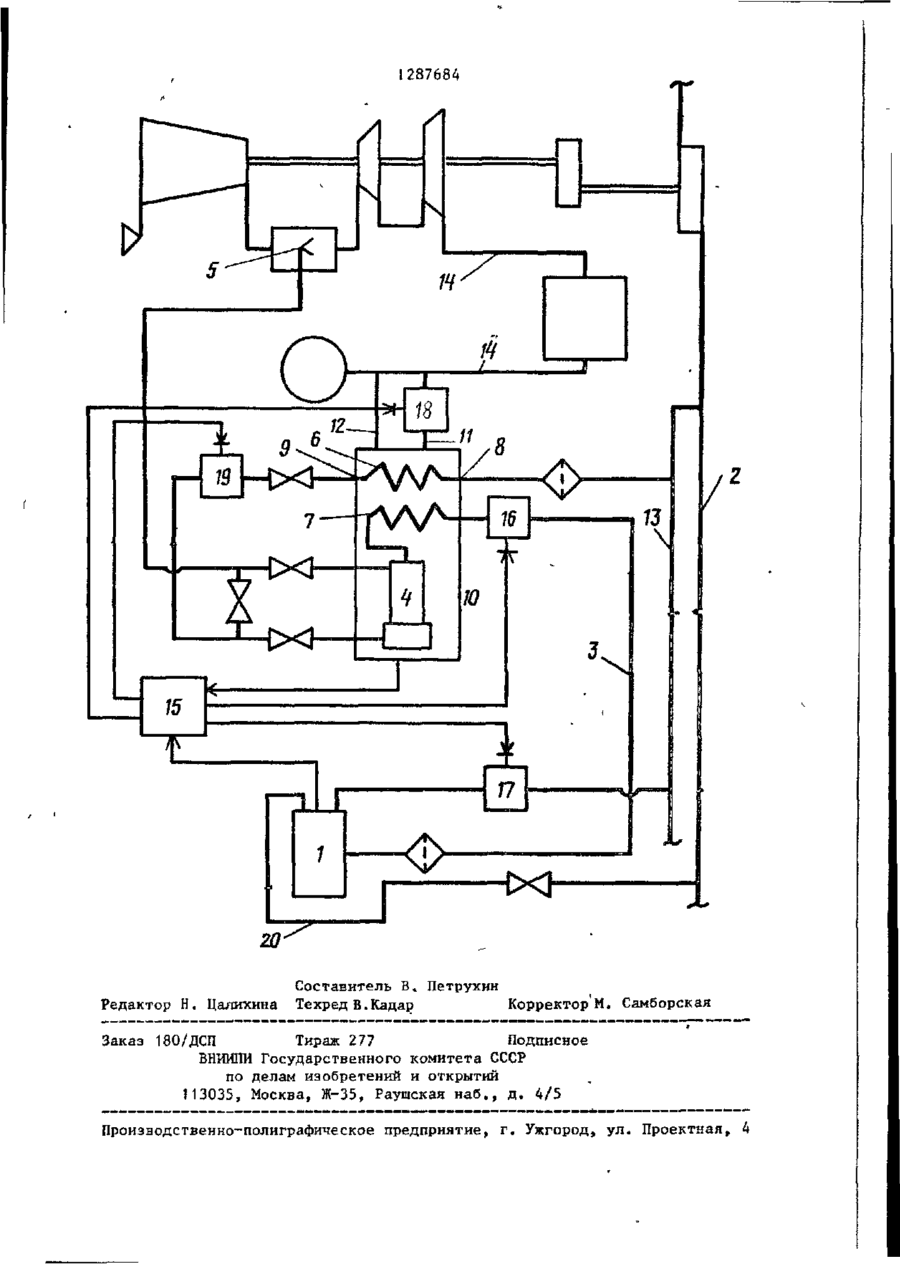

1. ТОПЛИВНАЯ СИСТЕМА ГАЗОТУРБИННОЙ УСТАНОВКИ, содержащая бак жидкого топлива, связанный с магистральным газопроводом и при помощи трубопровода с установленным на нем газификатором с форсунками, и подо греватель газа, о т л и ч а ю щ а я с я тем, что, с целью повышения экономичности путем частичной замены топливного газа газифицируемым конденсатом из магистрального газопровода, она снабжена подогревателем жидкого топлива, установленным на трубопроводе перед газификатором, и вход подогревателя газа подключен к магистральному газопроводу, а выход - к газификатору. 2. Система по п,1, о т л и ч а ю щ а я с я тем, что газификатор и подогреватели снабжены общим герметичным корпусом с патрубками для подвода и отвода отработанных газов. f 1287684 содержит регулятор 15, связанный г Изобретение относится к области исполнительными элементами 16-19. газотурбостроения, в частности к Бак 1 связан с газопроводом 2 при топливным системам газотурбинных помощи трубопровода 20. установок, работающих на гаэоврм топливе и входящих в состав газопе5 Система работает следующим обрекачивающих агрегатов компрессорных разом. станций магистральных газопроводов. Топливный газ из магистрального газопровода 2 через коллектор 13 подЦелью изобретения является повыводят к подогревателю 6, где его шение экономичности путем частичной замены топливного газа газифицируеtO нагревают отработанными газами, посмым конденсатом из магистрального тупающими в корпус 10 из выхлопного газопровода. трубопровода 14. Из подогревателя 6 топливный газ поступает в газификаНа чертеже представлена схема тор U, в который подают жидкое топописываемой топливной системы. Топливная система газотурбинной 15 ливо из бака 1, подогретое в подогреустановки содержит бак 1 жидкого вателе 7. В газификаторе 4 жидкое топлива, связанный с магистральным топливо испаряется без термического газопроводом 2 и при помощи труборазложения в среде топливного газа. провода 3 с установленным на нем га^ Пары жидкого топлива смешиваются с зификатором 4 с форсунками 5, и по20 газом и отводятся к форсункам 5. Жиддогреватель 6 газа. Система снабжекое топливо в бак 1 подают из магистна подогревателем 7 жидкого топлирального газопровода 2 по трубопрова, установленным на трубопроводе 3 воду 20 в виде конденсата. Из топперед газификатором 4. Вход 8 подоливного коллектора 13 при помощи гревателя 6 газа подключен к магист- " исполнительного элемента 17 подают ральному газопроводу 2, а выход 9 газ для вытеснения жидкого топлива к газификатору 4. Газификатор 4 и в газификатор 4. подогреватели 6 и 7 снабжены общим герметичным корпусом 10 с патрубкаРегулятор 15 обеспечивает регулими 11 и 12 подвода и отвода отраборование подачи жидкого топлива в гатанных газов. Подогреватель 6 газа зификатор 4 с помощью элемента 16, подключен к магистральному газопропостоянного давления в баке 1 элеводу 2 при помощи коллектора 13. Паментом 17, постоянной температуры в трубки II и 12 подвода н отвода корпусе 10 элементом Т8 и подачи топотработанных газов подключены к выливного газа в газификатор 4 элеменхлопному трубопроводу 14. Система том 19. зо 7 Редактор Н. Цалихина ТЛА/ 4 Составитель Б. Петрухин Техред В.Кадар Корректор М. Самборская Заказ 180/ДСП Тираж 277 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
