Пристрій попереднього підігріву рідкого палива для нагрівача мобільної машини
Формула / Реферат
1. Устройство предварительного подогрева жидкого топлива для нагревателя мобильной машины, в частности автомобиля, содержащее подводящий топливопровод, одним своим концом соединенный с топливным насосом, связанным с камерой сгорания нагревателя и установленным непосредственно на нагревателе, а другим своим концом - с топливным баком, и выхлопную трубу для отвода отработавших газов из камеры сгорания нагревателя в атмосферу, отличающееся тем, что, с целью повышения надежности устройства в эксплуатации путем более эффективного подогрева топлива, выхлопная труба в месте, расположенном между нагревателем и ее концом, выполнена с поверхностью для теплообмена между ней и каналом для протекания топлива, который выполнен с охватом выхлопной трубы по ее периметру и соединен своими обоими концами с подводящим топливопроводом, причем устройство снабжено возвратным топливопроводом от топливного насоса нагревателя к топливному баку для слива излишков подогретого топлива в бак.

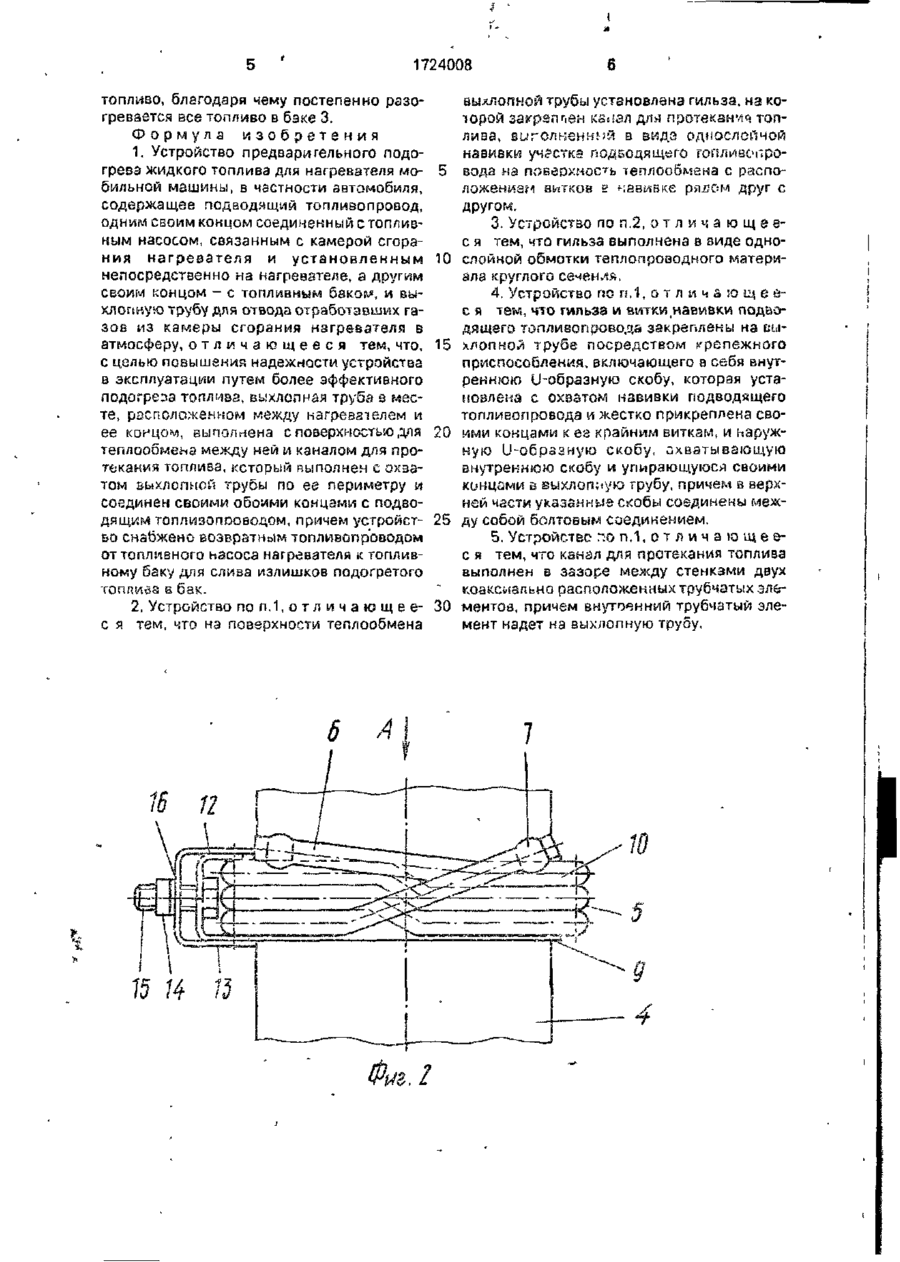

2. Устройство по п. 1, отличающееся тем, что на поверхности теплообмена выхлопной трубы установлена гильза, на которой закреплен канал для протекания топлива, выполненный в виде однослойной навивки участка подводящего топливопровода на поверхность теплообмена с расположением витков в навивке рядом друг с другом.
3. Устройство по п. 2, отличающееся тем, что гильза выполнена в виде однослойной обмотки теплопроводного материала круглого сечения.
4. Устройство по п. 1, отличающееся тем, что гильза и витки навивки подводящего топливопровода закреплены на выхлопной трубе посредством крепежного приспособления, включающего в себя внутреннюю U-образную скобу, которая установлена с охватом навивки подводящего топливопровода и жестко прикреплена своими концами к ее крайним виткам, и наружную и-образную скобу, охватывающую внутреннюю скобу и упирающуюся своими концами в выхлопную трубу, причем в верхней части указанные скобы соединены между собой болтовым соединением.

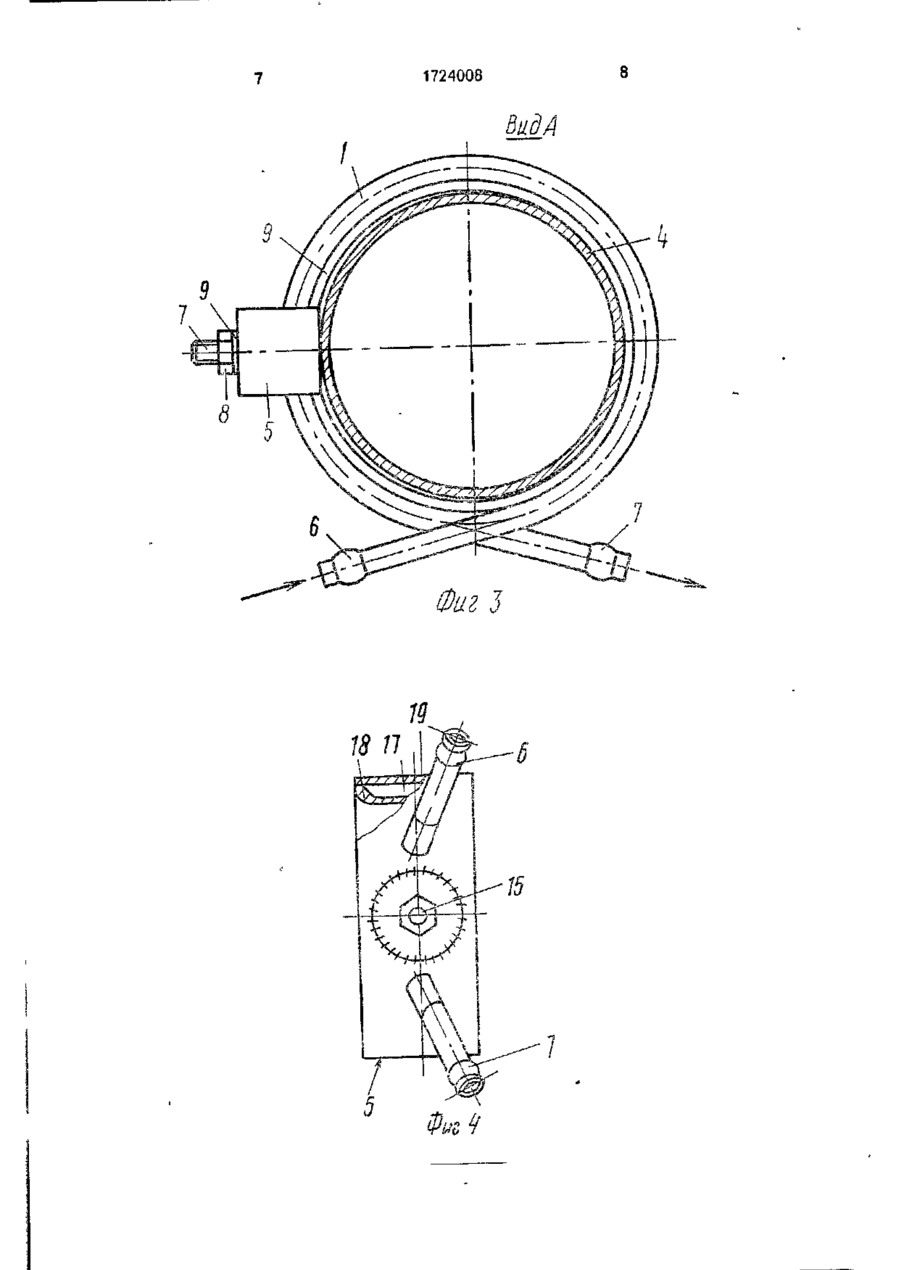

5. Устройство по п. 1, отличающееся тем, что канал для протекания топлива выполнен в зазоре между стенками двух коаксиально расположенных трубчатых элементов, причем внутренний трубчатый элемент надет на выхлопную трубу.
Текст

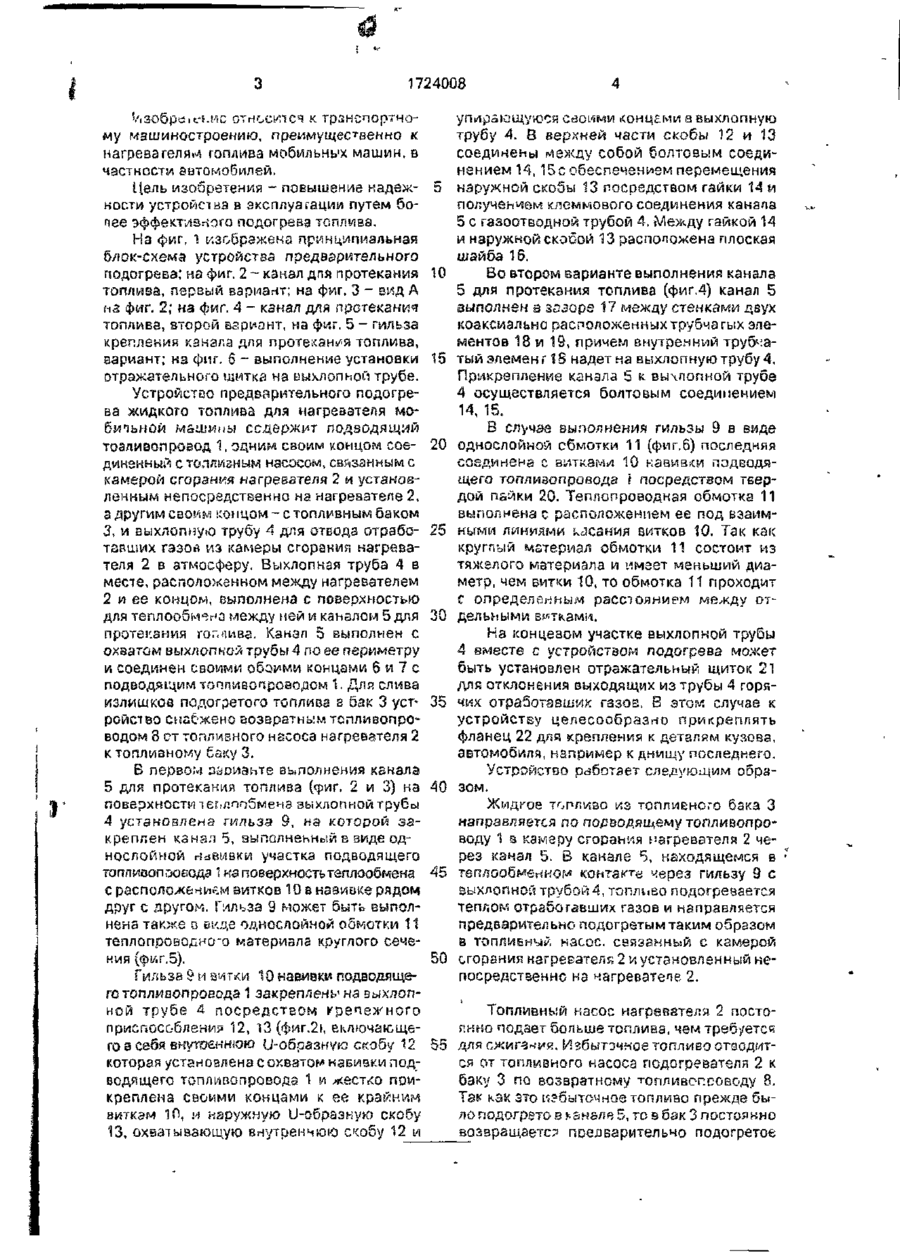

Изобретение относится к транспортному машиностроению, преимущественно к нагревателям топлива мобильных маил^н. Цель - повышение надежности устройства з эксплуатации путем более эффективного подогрева топлива. Устройство предварительного подогрева жидкого топлива для нагревэтеля содержит подводящий топливопровод, соединяющий топливный бак с насосом нагревателя 2, и выхлопную трубу 4 для отвода отработавших газов из камеры сгорания нагревателя, причем выхлопная труба выполнена в теплообменном контакте с каналом 5 для протекания топлива подводящего топливопровода 1, а устройство снабжено возвратным топливопроводом 8 ДЛИ слива излишков топлива в бакЗ. Устройство работает следующим образом. Топливо из бака 3 направляется по топливопроводу 1 через канал 5 в камеру сгорания нагреватепд, з его излишки из топливного насоса нагревзтеля 2 - по топливопроводу 8 обратно а бак 3. 4 з.п.ф-лы, 6 ил. ю » ч—л^ь^ 1724008 ісі.мс относиісч к трзнспортчому машиностроению, преимущественно к нагревателям топлива мобильных машин, в частности автомобилей. Цель изобретения - повышение надеж- 5 ности устройства з эксплуатации путем бопєе эффективного подогрева топлива. На фиг, 1 изображена принципиальная б/юк-схема устройства предварительного подогрева: на фиг. 2 - какал дпя протекания 10 топлива, первый вариант; на фиг. 3 - вид А на фі/іг. 2; на фмг. 4 - канап для протекания топлива, второй взр^ант, на фиг. 5 - гильза крепления канала для протекания топлива, вариант; из фиг. б - выполнение установки 15 отражательного щитка на выхлопной трубе. Устройство предварительного подогрева жидкого топлива для нагревателя мобиіьной машины содержат подводящий тоаливопровод 1, одним своим концом сое- 20 дмнэкный столяизным насосом, свйзанньиуіс камерой сгорания нагревателя 2 и установленным непосредственно на нагревателе 2, а другим сво^м концом-с топливным баком 3, и выхлопную трубу 4 для отвода отрабо- 25 тавших газой из камеры сгорания нагревателя 2 в атмосферу. Выхлопная труба 4 в месте, расположенном между нагревателем 2 и ее концом, выполнена с поверхностью для теплообмена между ней ш каналом 5 для 30 протекания гог.лива. Канап 5 выполнен с охаатом выхлопной трубы 4 по ее периметру и соединен своими обоими концами б и 7 с подводящим топливопроводом 1. Для слива излишков подогретого топлива з бак 3 уст- 35 ройство сна&жєно возвратным топливопроводом 3 ст топливного нйсоса нагревателя 2 к топливному баку 3. Б первом знизьте выполнения канала 5 для протекания топлива (
ДивитисяДодаткова інформація
Назва патенту англійськоюLiquid fuel pre-heater for heater of vehicle
Назва патенту російськоюУстройство предварительного подогрева жидкого топлива для нагревателя мобильной машины
МПК / Мітки
Мітки: рідкого, підігріву, попереднього, машини, пристрій, палива, мобільної, нагрівача
