Пастка розкладна тригранна

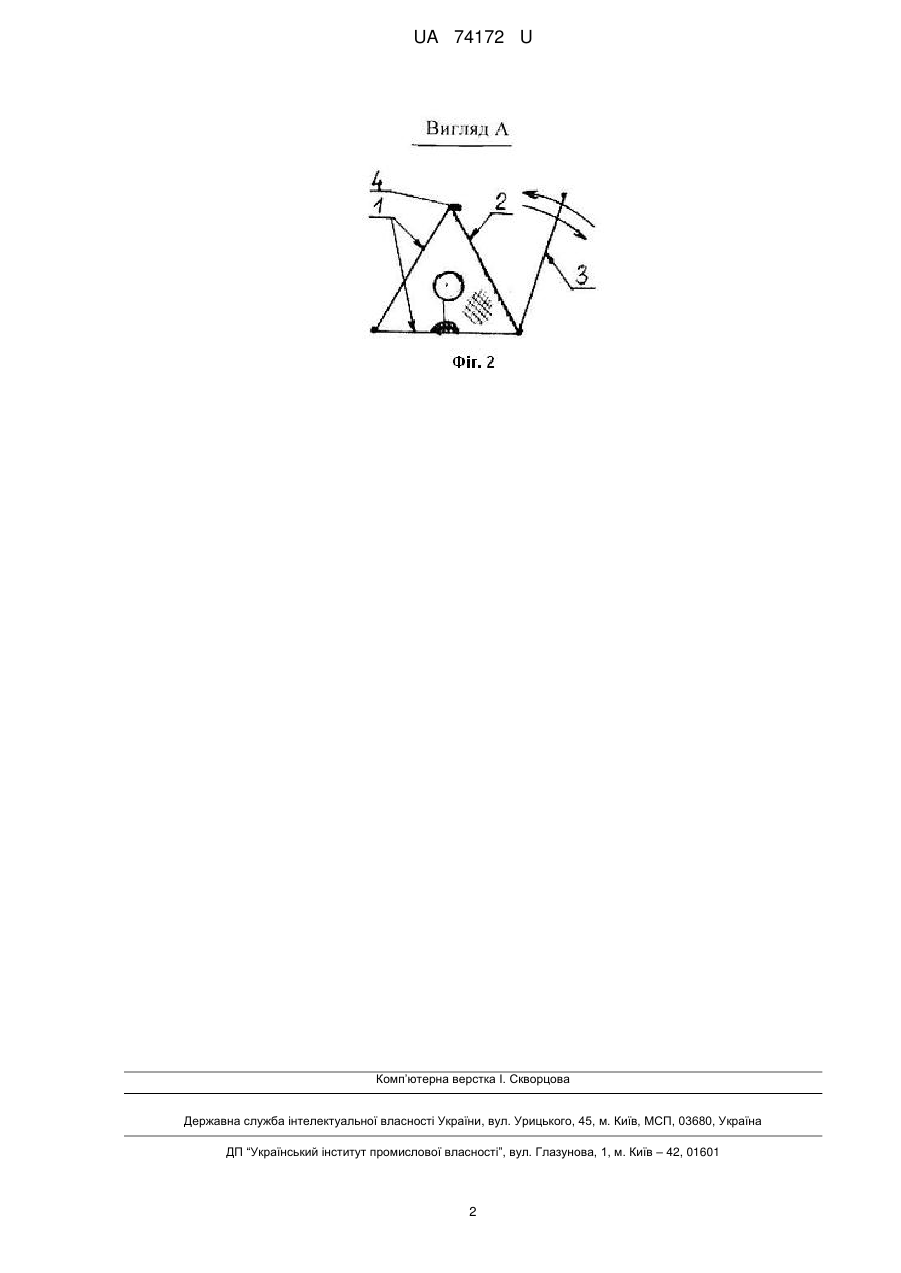

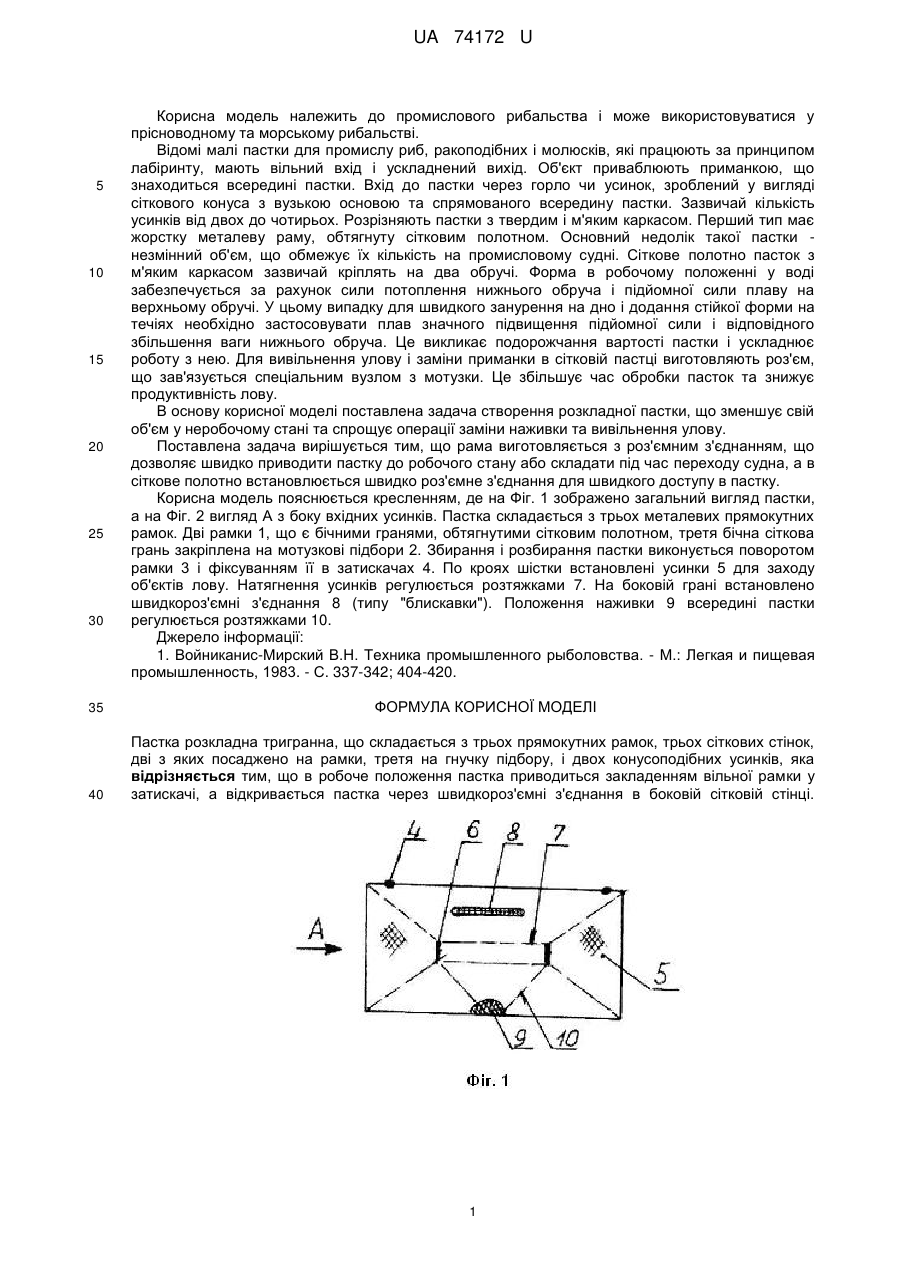

Реферат: UA 74172 U UA 74172 U 5 10 15 20 25 30 35 40 Корисна модель належить до промислового рибальства і може використовуватися у прісноводному та морському рибальстві. Відомі малі пастки для промислу риб, ракоподібних і молюсків, які працюють за принципом лабіринту, мають вільний вхід і ускладнений вихід. Об'єкт приваблюють приманкою, що знаходиться всередині пастки. Вхід до пастки через горло чи усинок, зроблений у вигляді сіткового конуса з вузькою основою та спрямованого всередину пастки. Зазвичай кількість усинків від двох до чотирьох. Розрізняють пастки з твердим і м'яким каркасом. Перший тип має жорстку металеву раму, обтягнуту сітковим полотном. Основний недолік такої пастки незмінний об'єм, що обмежує їх кількість на промисловому судні. Сіткове полотно пасток з м'яким каркасом зазвичай кріплять на два обручі. Форма в робочому положенні у воді забезпечується за рахунок сили потоплення нижнього обруча і підйомної сили плаву на верхньому обручі. У цьому випадку для швидкого занурення на дно і додання стійкої форми на течіях необхідно застосовувати плав значного підвищення підйомної сили і відповідного збільшення ваги нижнього обруча. Це викликає подорожчання вартості пастки і ускладнює роботу з нею. Для вивільнення улову і заміни приманки в сітковій пастці виготовляють роз'єм, що зав'язується спеціальним вузлом з мотузки. Це збільшує час обробки пасток та знижує продуктивність лову. В основу корисної моделі поставлена задача створення розкладної пастки, що зменшує свій об'єм у неробочому стані та спрощує операції заміни наживки та вивільнення улову. Поставлена задача вирішується тим, що рама виготовляється з роз'ємним з'єднанням, що дозволяє швидко приводити пастку до робочого стану або складати під час переходу судна, а в сіткове полотно встановлюється швидко роз'ємне з'єднання для швидкого доступу в пастку. Корисна модель пояснюється кресленням, де на Фіг. 1 зображено загальний вигляд пастки, а на Фіг. 2 вигляд А з боку вхідних усинків. Пастка складається з трьох металевих прямокутних рамок. Дві рамки 1, що є бічними гранями, обтягнутими сітковим полотном, третя бічна сіткова грань закріплена на мотузкові підбори 2. Збирання і розбирання пастки виконується поворотом рамки 3 і фіксуванням її в затискачах 4. По кроях шістки встановлені усинки 5 для заходу об'єктів лову. Натягнення усинків регулюється розтяжками 7. На боковій грані встановлено швидкороз'ємні з'єднання 8 (типу "блискавки"). Положення наживки 9 всередині пастки регулюється розтяжками 10. Джерело інформації: 1. Войниканис-Мирский В.Н. Техника промышленного рыболовства. - М.: Легкая и пищевая промышленность, 1983. - С. 337-342; 404-420. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пастка розкладна тригранна, що складається з трьох прямокутних рамок, трьох сіткових стінок, дві з яких посаджено на рамки, третя на гнучку підбору, і двох конусоподібних усинків, яка відрізняється тим, що в робоче положення пастка приводиться закладенням вільної рамки у затискачі, а відкривається пастка через швидкороз'ємні з'єднання в боковій сітковій стінці. 1 UA 74172 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
