Класифікатор сипких матеріалів

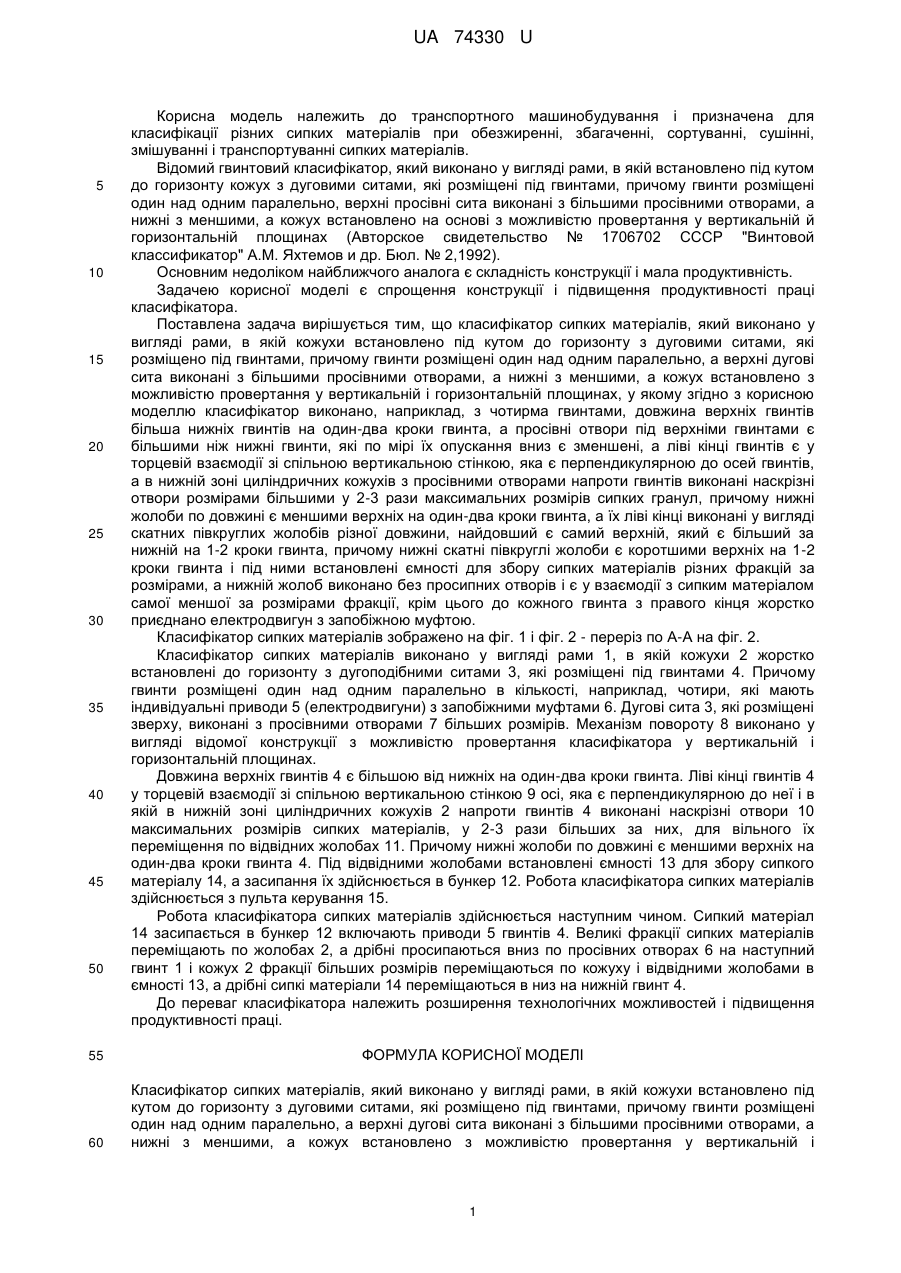

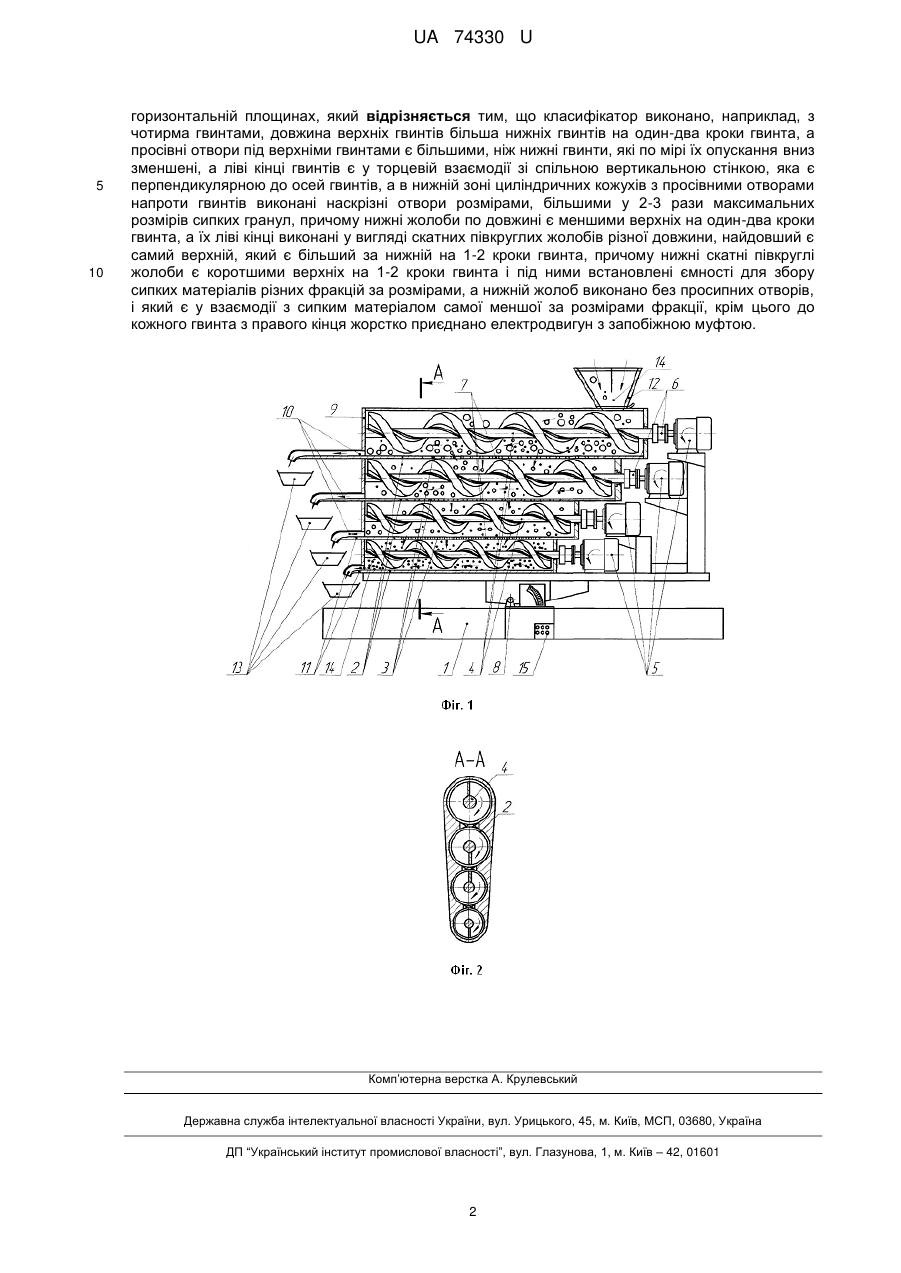

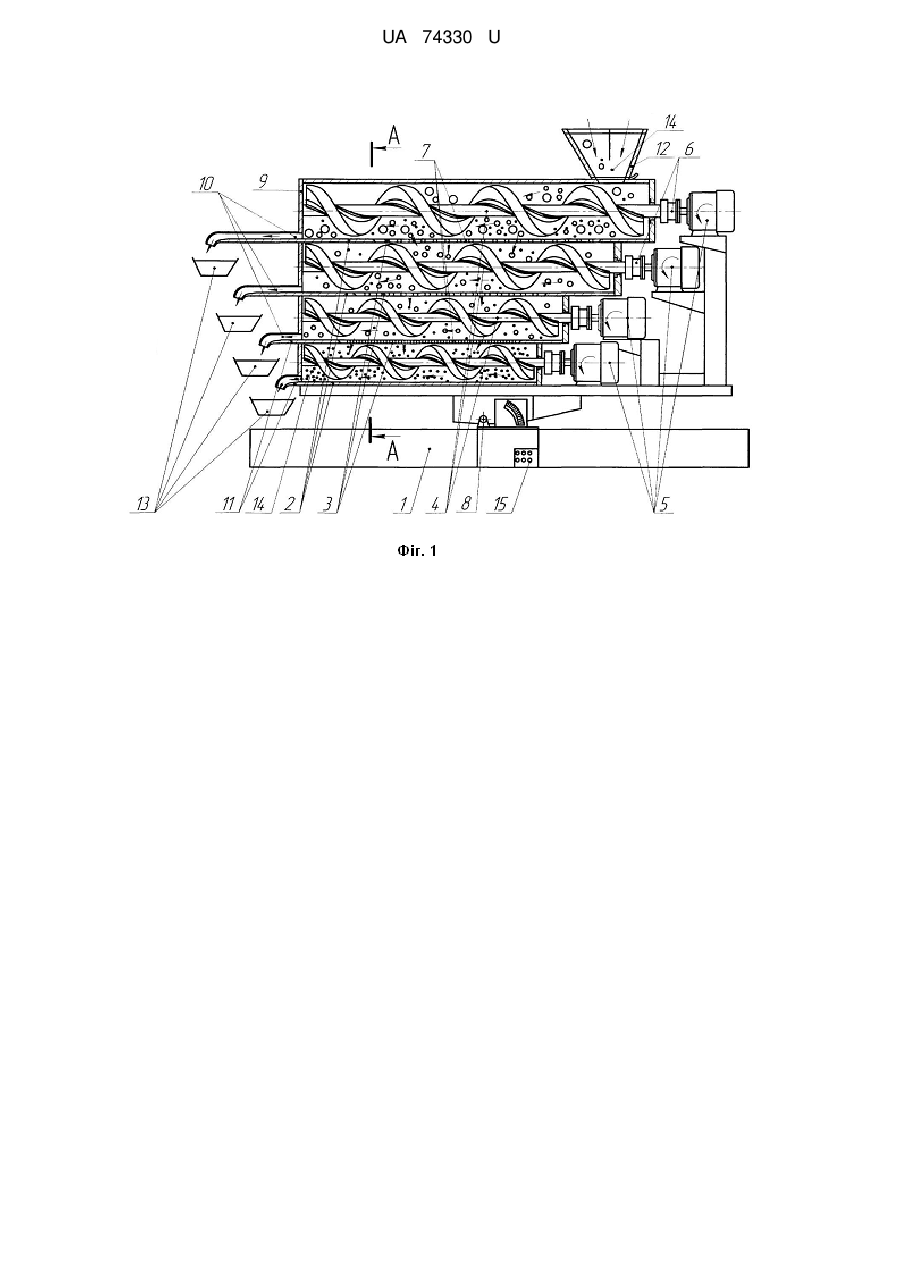

Реферат: Класифікатор сипких матеріалів виконаний у вигляді рами, в якій кожухи встановлено під кутом до горизонту з дуговими ситами з можливістю провертання. Класифікатор виконано з чотирма гвинтами, довжина верхніх гвинтів більша нижніх гвинтів на один-два кроки гвинта, а просівні отвори під верхніми гвинтами є більшими, ніж нижні гвинти. UA 74330 U (12) UA 74330 U UA 74330 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до транспортного машинобудування і призначена для класифікації різних сипких матеріалів при обезжиренні, збагаченні, сортуванні, сушінні, змішуванні і транспортуванні сипких матеріалів. Відомий гвинтовий класифікатор, який виконано у вигляді рами, в якій встановлено під кутом до горизонту кожух з дуговими ситами, які розміщені під гвинтами, причому гвинти розміщені один над одним паралельно, верхні просівні сита виконані з більшими просівними отворами, а нижні з меншими, а кожух встановлено на основі з можливістю провертання у вертикальній й горизонтальній площинах (Авторское свидетельство № 1706702 СССР "Винтовой классификатор" А.М. Яхтемов и др. Бюл. № 2,1992). Основним недоліком найближчого аналога є складність конструкції і мала продуктивність. Задачею корисної моделі є спрощення конструкції і підвищення продуктивності праці класифікатора. Поставлена задача вирішується тим, що класифікатор сипких матеріалів, який виконано у вигляді рами, в якій кожухи встановлено під кутом до горизонту з дуговими ситами, які розміщено під гвинтами, причому гвинти розміщені один над одним паралельно, а верхні дугові сита виконані з більшими просівними отворами, а нижні з меншими, а кожух встановлено з можливістю провертання у вертикальній і горизонтальній площинах, у якому згідно з корисною моделлю класифікатор виконано, наприклад, з чотирма гвинтами, довжина верхніх гвинтів більша нижніх гвинтів на один-два кроки гвинта, а просівні отвори під верхніми гвинтами є більшими ніж нижні гвинти, які по мірі їх опускання вниз є зменшені, а ліві кінці гвинтів є у торцевій взаємодії зі спільною вертикальною стінкою, яка є перпендикулярною до осей гвинтів, а в нижній зоні циліндричних кожухів з просівними отворами напроти гвинтів виконані наскрізні отвори розмірами більшими у 2-3 рази максимальних розмірів сипких гранул, причому нижні жолоби по довжині є меншими верхніх на один-два кроки гвинта, а їх ліві кінці виконані у вигляді скатних півкруглих жолобів різної довжини, найдовший є самий верхній, який є більший за нижній на 1-2 кроки гвинта, причому нижні скатні півкруглі жолоби є коротшими верхніх на 1-2 кроки гвинта і під ними встановлені ємності для збору сипких матеріалів різних фракцій за розмірами, а нижній жолоб виконано без просипних отворів і є у взаємодії з сипким матеріалом самої меншої за розмірами фракції, крім цього до кожного гвинта з правого кінця жорстко приєднано електродвигун з запобіжною муфтою. Класифікатор сипких матеріалів зображено на фіг. 1 і фіг. 2 - переріз по А-А на фіг. 2. Класифікатор сипких матеріалів виконано у вигляді рами 1, в якій кожухи 2 жорстко встановлені до горизонту з дугоподібними ситами 3, які розміщені під гвинтами 4. Причому гвинти розміщені один над одним паралельно в кількості, наприклад, чотири, які мають індивідуальні приводи 5 (електродвигуни) з запобіжними муфтами 6. Дугові сита 3, які розміщені зверху, виконані з просівними отворами 7 більших розмірів. Механізм повороту 8 виконано у вигляді відомої конструкції з можливістю провертання класифікатора у вертикальній і горизонтальній площинах. Довжина верхніх гвинтів 4 є більшою від нижніх на один-два кроки гвинта. Ліві кінці гвинтів 4 у торцевій взаємодії зі спільною вертикальною стінкою 9 осі, яка є перпендикулярною до неї і в якій в нижній зоні циліндричних кожухів 2 напроти гвинтів 4 виконані наскрізні отвори 10 максимальних розмірів сипких матеріалів, у 2-3 рази більших за них, для вільного їх переміщення по відвідних жолобах 11. Причому нижні жолоби по довжині є меншими верхніх на один-два кроки гвинта 4. Під відвідними жолобами встановлені ємності 13 для збору сипкого матеріалу 14, а засипання їх здійснюється в бункер 12. Робота класифікатора сипких матеріалів здійснюється з пульта керування 15. Робота класифікатора сипких матеріалів здійснюється наступним чином. Сипкий матеріал 14 засипається в бункер 12 включають приводи 5 гвинтів 4. Великі фракції сипких матеріалів переміщають по жолобах 2, а дрібні просипаються вниз по просівних отворах 6 на наступний гвинт 1 і кожух 2 фракції більших розмірів переміщаються по кожуху і відвідними жолобами в ємності 13, а дрібні сипкі матеріали 14 переміщаються в низ на нижній гвинт 4. До переваг класифікатора належить розширення технологічних можливостей і підвищення продуктивності праці. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Класифікатор сипких матеріалів, який виконано у вигляді рами, в якій кожухи встановлено під кутом до горизонту з дуговими ситами, які розміщено під гвинтами, причому гвинти розміщені один над одним паралельно, а верхні дугові сита виконані з більшими просівними отворами, а нижні з меншими, а кожух встановлено з можливістю провертання у вертикальній і 1 UA 74330 U 5 10 горизонтальній площинах, який відрізняється тим, що класифікатор виконано, наприклад, з чотирма гвинтами, довжина верхніх гвинтів більша нижніх гвинтів на один-два кроки гвинта, а просівні отвори під верхніми гвинтами є більшими, ніж нижні гвинти, які по мірі їх опускання вниз зменшені, а ліві кінці гвинтів є у торцевій взаємодії зі спільною вертикальною стінкою, яка є перпендикулярною до осей гвинтів, а в нижній зоні циліндричних кожухів з просівними отворами напроти гвинтів виконані наскрізні отвори розмірами, більшими у 2-3 рази максимальних розмірів сипких гранул, причому нижні жолоби по довжині є меншими верхніх на один-два кроки гвинта, а їх ліві кінці виконані у вигляді скатних півкруглих жолобів різної довжини, найдовший є самий верхній, який є більший за нижній на 1-2 кроки гвинта, причому нижні скатні півкруглі жолоби є коротшими верхніх на 1-2 кроки гвинта і під ними встановлені ємності для збору сипких матеріалів різних фракцій за розмірами, а нижній жолоб виконано без просипних отворів, і який є у взаємодії з сипким матеріалом самої меншої за розмірами фракції, крім цього до кожного гвинта з правого кінця жорстко приєднано електродвигун з запобіжною муфтою. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
