Спосіб підвищення перешкодозахищеності виділення частотного сигналу в мережі електропостачання

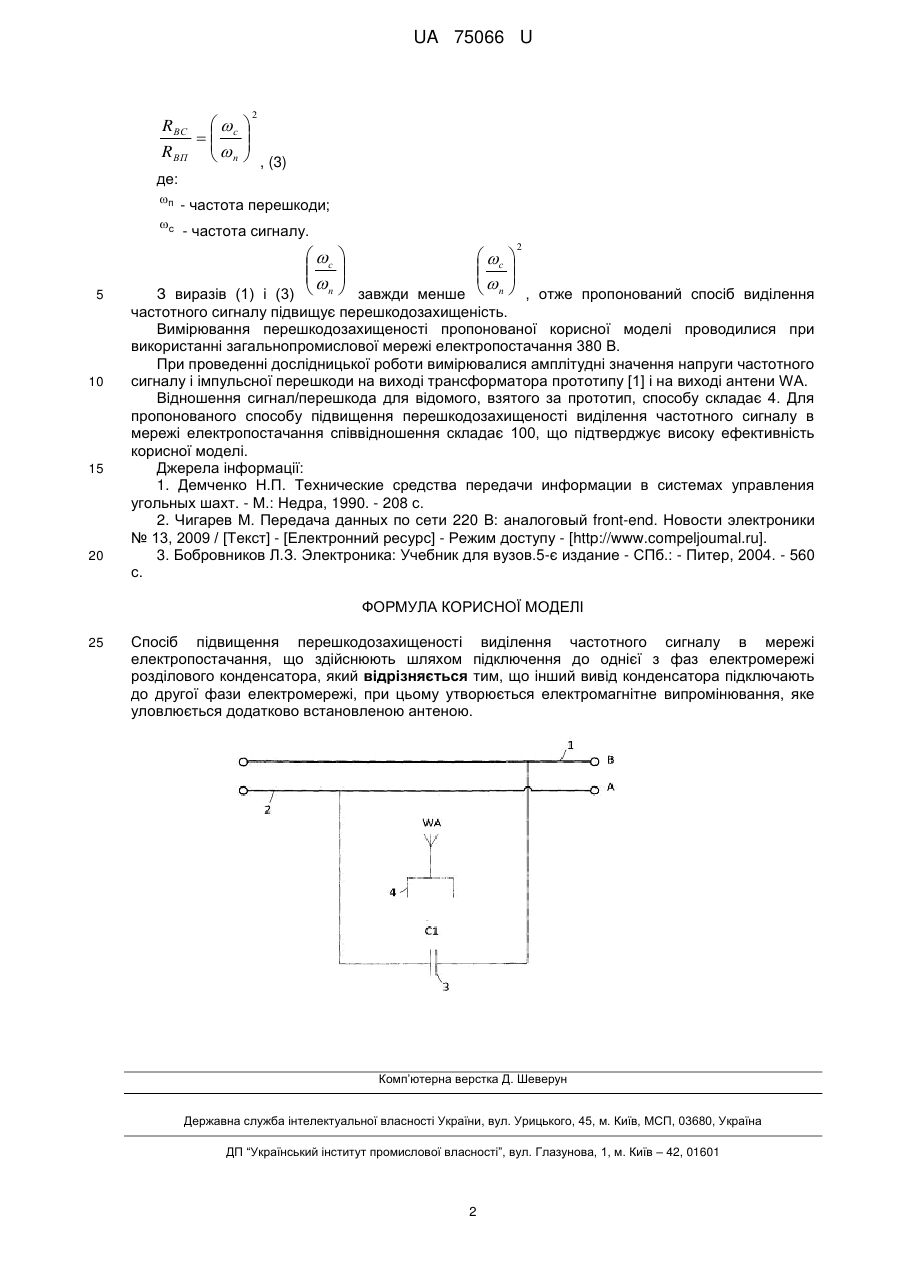

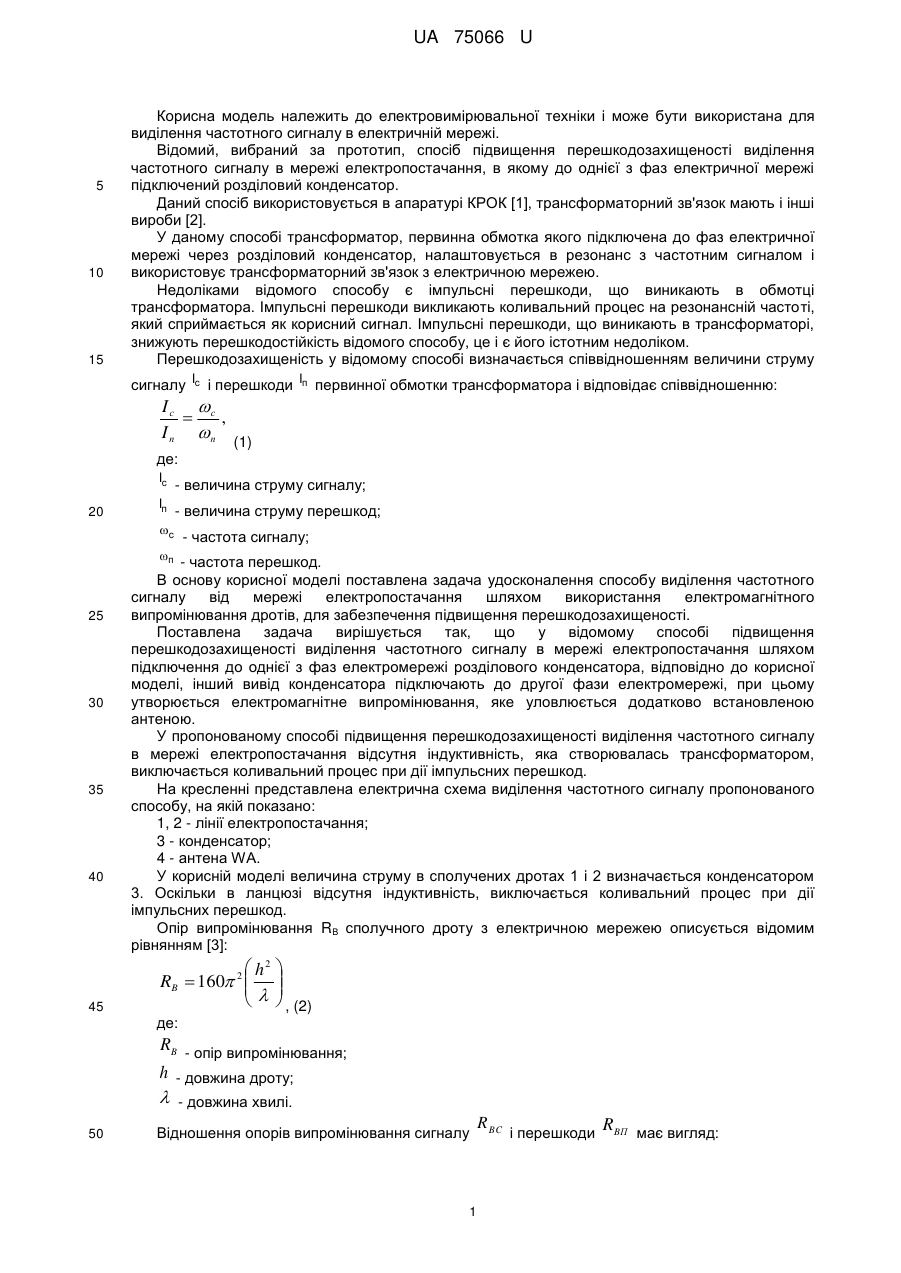

Реферат: Спосіб підвищення перешкодозахищеності виділення частотного сигналу в мережі електропостачання шляхом підключення до однієї з фаз електромережі розділового конденсатора. Інший вивід конденсатора підключають до другої фази електромережі, при цьому утворюється електромагнітне випромінювання, яке уловлюється додатково встановленою антеною. UA 75066 U (54) СПОСІБ ПІДВИЩЕННЯ ПЕРЕШКОДОЗАХИЩЕНОСТІ ВИДІЛЕННЯ ЧАСТОТНОГО СИГНАЛУ В МЕРЕЖІ ЕЛЕКТРОПОСТАЧАННЯ UA 75066 U UA 75066 U 5 10 15 Корисна модель належить до електровимірювальної техніки і може бути використана для виділення частотного сигналу в електричній мережі. Відомий, вибраний за прототип, спосіб підвищення перешкодозахищеності виділення частотного сигналу в мережі електропостачання, в якому до однієї з фаз електричної мережі підключений розділовий конденсатор. Даний спосіб використовується в апаратурі КРОК [1], трансформаторний зв'язок мають і інші вироби [2]. У даному способі трансформатор, первинна обмотка якого підключена до фаз електричної мережі через розділовий конденсатор, налаштовується в резонанс з частотним сигналом і використовує трансформаторний зв'язок з електричною мережею. Недоліками відомого способу є імпульсні перешкоди, що виникають в обмотці трансформатора. Імпульсні перешкоди викликають коливальний процес на резонансній частоті, який сприймається як корисний сигнал. Імпульсні перешкоди, що виникають в трансформаторі, знижують перешкодостійкість відомого способу, це і є його істотним недоліком. Перешкодозахищеність у відомому способі визначається співвідношенням величини струму сигналу Iс і перешкоди Iп первинної обмотки трансформатора і відповідає співвідношенню: I с с  , I п  п (1) де: Iс 20 - величина струму сигналу; Iп - величина струму перешкод; с - частота сигналу; п 25 30 35 40 - частота перешкод. В основу корисної моделі поставлена задача удосконалення способу виділення частотного сигналу від мережі електропостачання шляхом використання електромагнітного випромінювання дротів, для забезпечення підвищення перешкодозахищеності. Поставлена задача вирішується так, що у відомому способі підвищення перешкодозахищеності виділення частотного сигналу в мережі електропостачання шляхом підключення до однієї з фаз електромережі розділового конденсатора, відповідно до корисної моделі, інший вивід конденсатора підключають до другої фази електромережі, при цьому утворюється електромагнітне випромінювання, яке уловлюється додатково встановленою антеною. У пропонованому способі підвищення перешкодозахищеності виділення частотного сигналу в мережі електропостачання відсутня індуктивність, яка створювалась трансформатором, виключається коливальний процес при дії імпульсних перешкод. На кресленні представлена електрична схема виділення частотного сигналу пропонованого способу, на якій показано: 1, 2 - лінії електропостачання; 3 - конденсатор; 4 - антена WA. У корисній моделі величина струму в сполучених дротах 1 і 2 визначається конденсатором 3. Оскільки в ланцюзі відсутня індуктивність, виключається коливальний процес при дії імпульсних перешкод. Опір випромінювання RB сполучного дроту з електричною мережею описується відомим рівнянням [3]:  h2  RB  160       , (2) 2 45 де: RB - опір випромінювання; h - довжина дроту;  50 - довжина хвилі. Відношення опорів випромінювання сигналу 1 R BC і перешкоди RBП має вигляд: UA 75066 U 2 RВС   с    RВП   п    , (3) де: п 5 10 15 20 - частота перешкоди; с - частота сигналу.  с      З виразів (1) і (3)  п  завжди менше 2  с       п  , отже пропонований спосіб виділення частотного сигналу підвищує перешкодозахищеність. Вимірювання перешкодозахищеності пропонованої корисної моделі проводилися при використанні загальнопромислової мережі електропостачання 380 В. При проведенні дослідницької роботи вимірювалися амплітудні значення напруги частотного сигналу і імпульсної перешкоди на виході трансформатора прототипу [1] і на виході антени WA. Відношення сигнал/перешкода для відомого, взятого за прототип, способу складає 4. Для пропонованого способу підвищення перешкодозахищеності виділення частотного сигналу в мережі електропостачання співвідношення складає 100, що підтверджує високу ефективність корисної моделі. Джерела інформації: 1. Демченко Н.П. Технические средства передачи информации в системах управления угольных шахт. - М.: Недра, 1990. - 208 с. 2. Чигарев М. Передача данных по сети 220 В: аналоговый front-end. Новости электроники № 13, 2009 / [Текст] - [Електронний ресурс] - Режим доступу - [http://www.compeljoumal.ru]. 3. Бобровников Л.З. Электроника: Учебник для вузов.5-є издание - СПб.: - Питер, 2004. - 560 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Спосіб підвищення перешкодозахищеності виділення частотного сигналу в мережі електропостачання, що здійснюють шляхом підключення до однієї з фаз електромережі розділового конденсатора, який відрізняється тим, що інший вивід конденсатора підключають до другої фази електромережі, при цьому утворюється електромагнітне випромінювання, яке уловлюється додатково встановленою антеною. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
