Спосіб виділення сигналу проти-ерс гучномовця

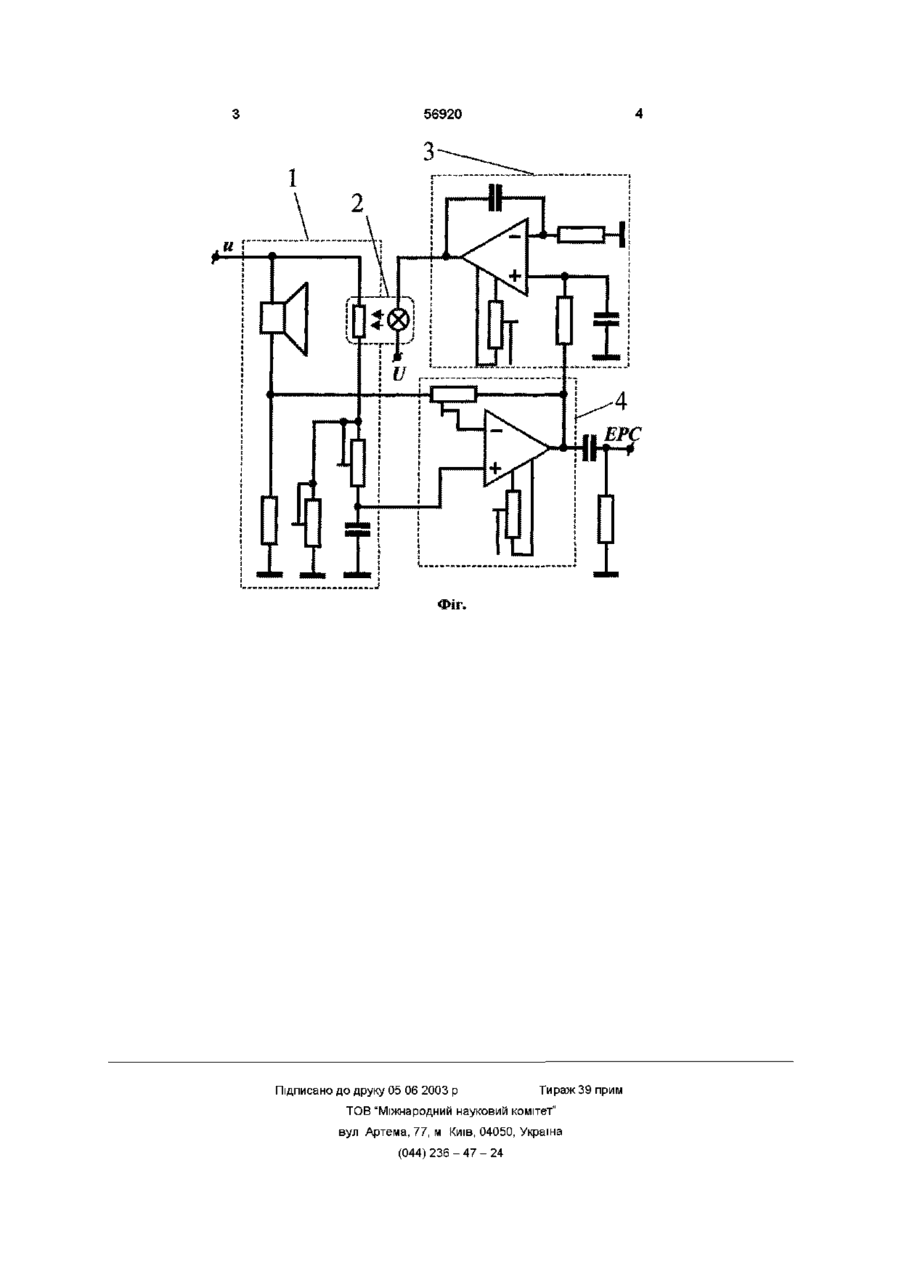

1 Спосіб виділення сигналу проти-ЕРС гучномовця на діагоналі збалансованого в робочому діапазоні частот електричного моста, за допомогою диференціального підсилювача, який відрізняється тим, що на виході підсилювача потужності, підключеного до гучномовця, встановлюють невелику постійну напругу чи використовують наявну в більшості підсилювачів постійну Описуваний передбачуваний винахід відноситься до аудютехніки, зокрема до датчиків руху дифузора динамічної голівки, і може бути використаний в звуковідтворюючих комплексах з електродинамічним зворотним зв'язком Відомий спосіб одержання сигналу проти-ЕРС за допомогою електричної мостової схеми [1] Напруга проти-ЕРС виділяється диференціальним підсилювачем на вимірювальній діагоналі моста, урівноваженого в робочому діапазоні частот гучномовця Недолік способу в тім, що міст важко точно збалансувати й у процесі роботи виникає розбаланс моста через розігрів звукової котушки вихідним сигналом підсилювача потужності [2] Мета винаходу - автоматичне точне балансування моста і стабілізація його роботи Поставлена мета досягається завдяки тому, що на виході підсилювача потужності, підключеному до гучномовця, встановлюють (якщо наявна на виході постійна напруга зміщення недостатня) напругу зміщення на виході, як один з резисторів у плечі моста використовують керований опір (наприклад, оптоелектричний прилад), за допомогою інтегратора з великою постійною часу, із сигналу проти-ЕРС виділяють і підсилюють постійну складову напруги розбалансування моста, а потім складають її з напругою на керованому опорі так, що міст автоматично стає більш збалансованим 2 Спосіб за п 1, який відрізняється тим, що підсилювачі сигналу з вимірювального моста балансують, проте міст урівноважують з урахуванням незбалансованої постійної напруги зміщення на виходах цих підсилювачів невелику постійну напругу u У якості одного з резисторів у плечі моста 1 використовують керований опір 2 (наприклад, оптоелектричний прилад) За допомогою інтегратора 3, із сигналу підсилювача проти-ЕРС 4 виділяють і підсилюють постійну складову напруги розбалансування моста Потім и складають з напругою U на керованому опорі 2 так, що міст автоматично стає більш збалансованим Підсилювачі 3 і 4 балансують, проте міст урівноважують з урахуванням незбалансованої постійної напруги зміщення на виходах цих підсилювачів Джерела інформації 1 Митрофанов Ю , Пикерсгиль А Электродинамическая обратная связь в акустических системах //Радио, 1970, №5, с 25, 26 2 Салтыков О ЭМОС или отрицательное выходное сопротивление'?//Радио, 1981, № 1 , с 4 0 44 (О ю 56920 Фіг. Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
