Пристрій для вимірювання параметрів п’єзоелемента

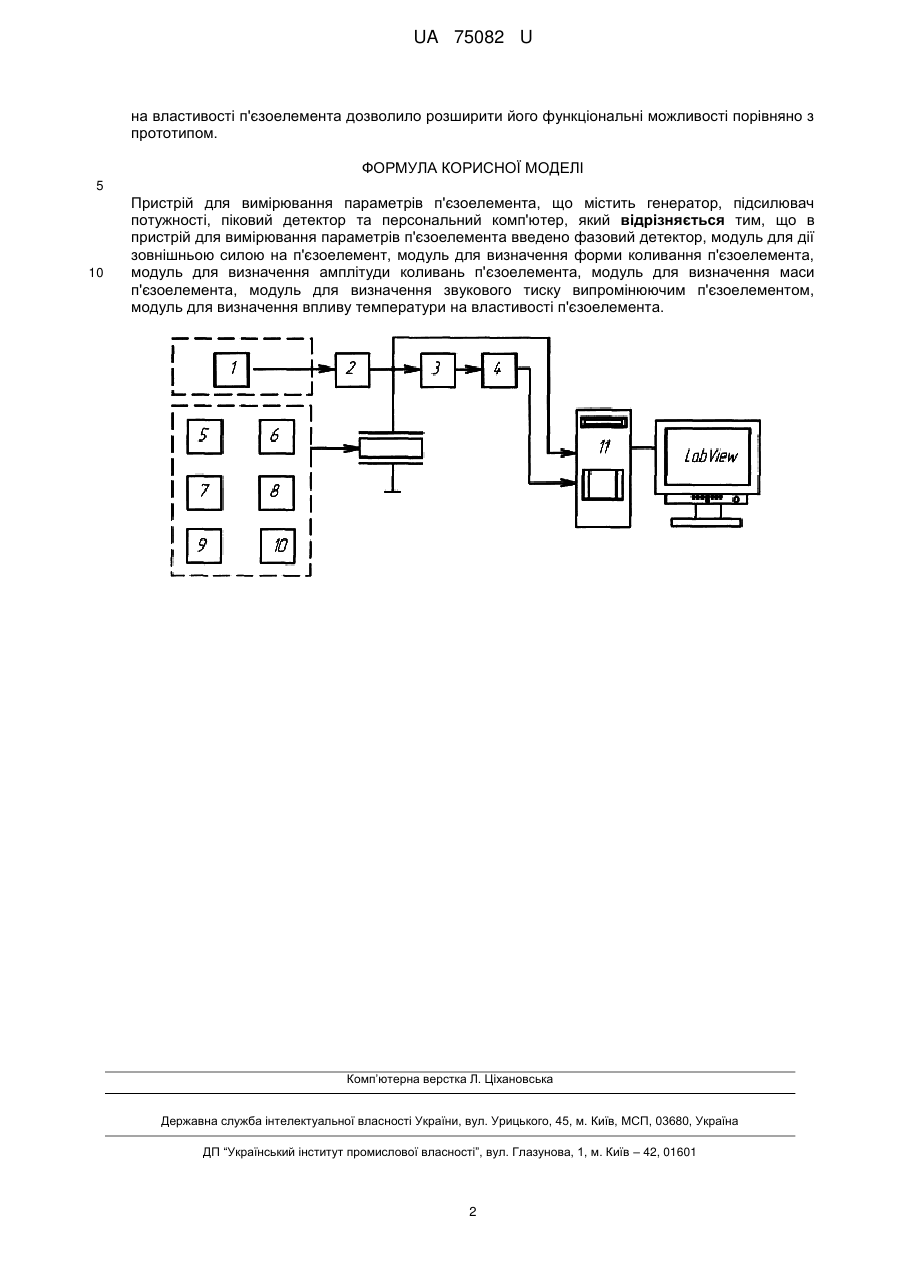

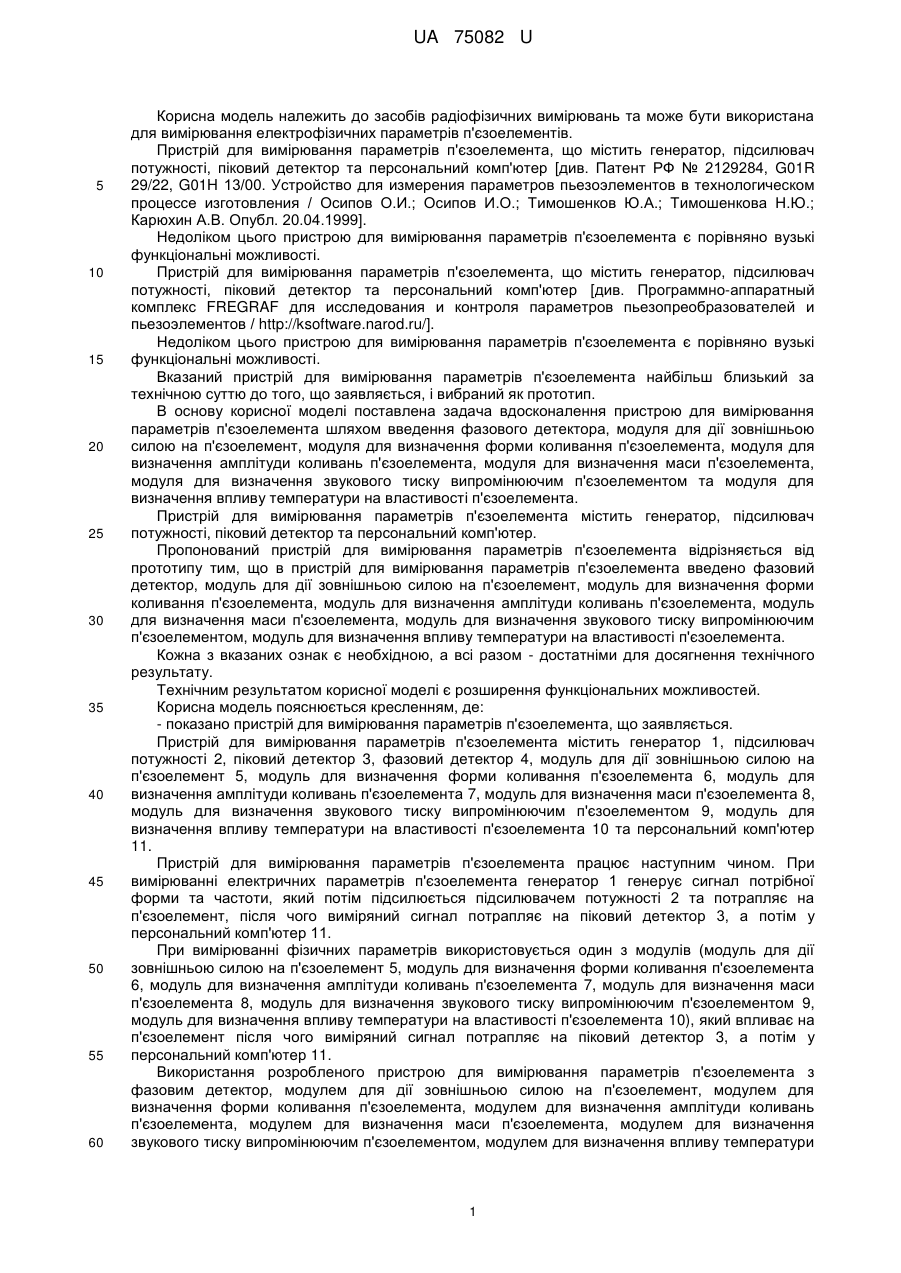

Реферат: Пристрій для вимірювання параметрів п'єзоелемента, що містить генератор, підсилювач потужності, піковий детектор та персональний комп'ютер, при якому в пристрій для вимірювання параметрів п'єзоелемента введено фазовий детектор, модуль для дії зовнішньою силою на п'єзоелемент, модуль для визначення форми коливання п'єзоелемента, модуль для визначення амплітуди коливань п'єзоелемента, модуль для визначення маси п'єзоелемента, модуль для визначення звукового тиску випромінюючим п'єзоелементом, модуль для визначення впливу температури на властивості п'єзоелемента. UA 75082 U (12) UA 75082 U UA 75082 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до засобів радіофізичних вимірювань та може бути використана для вимірювання електрофізичних параметрів п'єзоелементів. Пристрій для вимірювання параметрів п'єзоелемента, що містить генератор, підсилювач потужності, піковий детектор та персональний комп'ютер [див. Патент РФ № 2129284, G01R 29/22, G01H 13/00. Устройство для измерения параметров пьезоэлементов в технологическом процессе изготовления / Осипов О.И.; Осипов И.О.; Тимошенков Ю.А.; Тимошенкова Н.Ю.; Карюхин А.В. Опубл. 20.04.1999]. Недоліком цього пристрою для вимірювання параметрів п'єзоелемента є порівняно вузькі функціональні можливості. Пристрій для вимірювання параметрів п'єзоелемента, що містить генератор, підсилювач потужності, піковий детектор та персональний комп'ютер [див. Программно-аппаратный комплекс FREGRAF для исследования и контроля параметров пьезопреобразователей и пьезоэлементов / http://ksoftware.narod.ru/]. Недоліком цього пристрою для вимірювання параметрів п'єзоелемента є порівняно вузькі функціональні можливості. Вказаний пристрій для вимірювання параметрів п'єзоелемента найбільш близький за технічною суттю до того, що заявляється, і вибраний як прототип. В основу корисної моделі поставлена задача вдосконалення пристрою для вимірювання параметрів п'єзоелемента шляхом введення фазового детектора, модуля для дії зовнішньою силою на п'єзоелемент, модуля для визначення форми коливання п'єзоелемента, модуля для визначення амплітуди коливань п'єзоелемента, модуля для визначення маси п'єзоелемента, модуля для визначення звукового тиску випромінюючим п'єзоелементом та модуля для визначення впливу температури на властивості п'єзоелемента. Пристрій для вимірювання параметрів п'єзоелемента містить генератор, підсилювач потужності, піковий детектор та персональний комп'ютер. Пропонований пристрій для вимірювання параметрів п'єзоелемента відрізняється від прототипу тим, що в пристрій для вимірювання параметрів п'єзоелемента введено фазовий детектор, модуль для дії зовнішньою силою на п'єзоелемент, модуль для визначення форми коливання п'єзоелемента, модуль для визначення амплітуди коливань п'єзоелемента, модуль для визначення маси п'єзоелемента, модуль для визначення звукового тиску випромінюючим п'єзоелементом, модуль для визначення впливу температури на властивості п'єзоелемента. Кожна з вказаних ознак є необхідною, а всі разом - достатніми для досягнення технічного результату. Технічним результатом корисної моделі є розширення функціональних можливостей. Корисна модель пояснюється кресленням, де: - показано пристрій для вимірювання параметрів п'єзоелемента, що заявляється. Пристрій для вимірювання параметрів п'єзоелемента містить генератор 1, підсилювач потужності 2, піковий детектор 3, фазовий детектор 4, модуль для дії зовнішньою силою на п'єзоелемент 5, модуль для визначення форми коливання п'єзоелемента 6, модуль для визначення амплітуди коливань п'єзоелемента 7, модуль для визначення маси п'єзоелемента 8, модуль для визначення звукового тиску випромінюючим п'єзоелементом 9, модуль для визначення впливу температури на властивості п'єзоелемента 10 та персональний комп'ютер 11. Пристрій для вимірювання параметрів п'єзоелемента працює наступним чином. При вимірюванні електричних параметрів п'єзоелемента генератор 1 генерує сигнал потрібної форми та частоти, який потім підсилюється підсилювачем потужності 2 та потрапляє на п'єзоелемент, після чого виміряний сигнал потрапляє на піковий детектор 3, а потім у персональний комп'ютер 11. При вимірюванні фізичних параметрів використовується один з модулів (модуль для дії зовнішньою силою на п'єзоелемент 5, модуль для визначення форми коливання п'єзоелемента 6, модуль для визначення амплітуди коливань п'єзоелемента 7, модуль для визначення маси п'єзоелемента 8, модуль для визначення звукового тиску випромінюючим п'єзоелементом 9, модуль для визначення впливу температури на властивості п'єзоелемента 10), який впливає на п'єзоелемент після чого виміряний сигнал потрапляє на піковий детектор 3, а потім у персональний комп'ютер 11. Використання розробленого пристрою для вимірювання параметрів п'єзоелемента з фазовим детектор, модулем для дії зовнішньою силою на п'єзоелемент, модулем для визначення форми коливання п'єзоелемента, модулем для визначення амплітуди коливань п'єзоелемента, модулем для визначення маси п'єзоелемента, модулем для визначення звукового тиску випромінюючим п'єзоелементом, модулем для визначення впливу температури 1 UA 75082 U на властивості п'єзоелемента дозволило розширити його функціональні можливості порівняно з прототипом. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Пристрій для вимірювання параметрів п'єзоелемента, що містить генератор, підсилювач потужності, піковий детектор та персональний комп'ютер, який відрізняється тим, що в пристрій для вимірювання параметрів п'єзоелемента введено фазовий детектор, модуль для дії зовнішньою силою на п'єзоелемент, модуль для визначення форми коливання п'єзоелемента, модуль для визначення амплітуди коливань п'єзоелемента, модуль для визначення маси п'єзоелемента, модуль для визначення звукового тиску випромінюючим п'єзоелементом, модуль для визначення впливу температури на властивості п'єзоелемента. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
