Спосіб дегазації газоносних родовищ

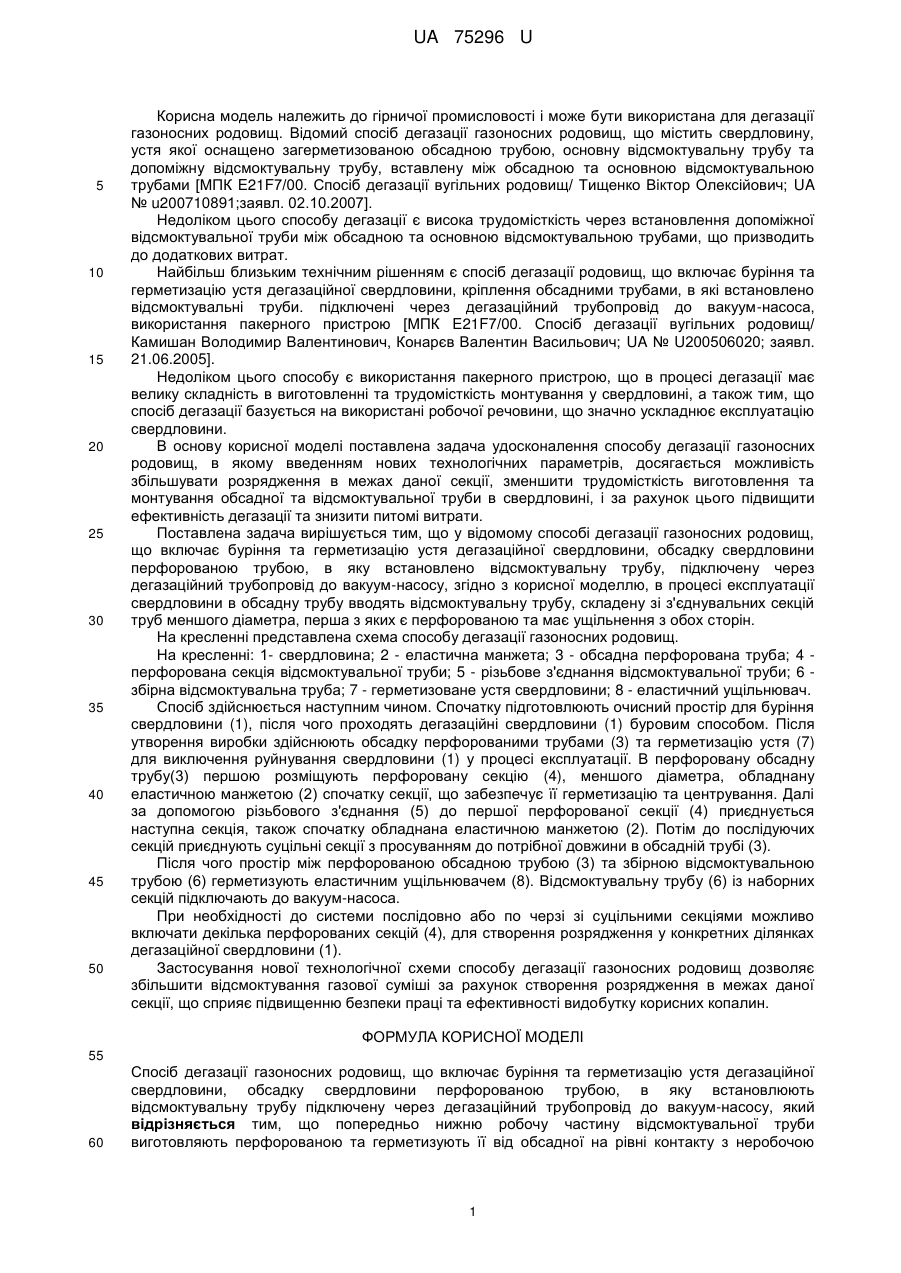

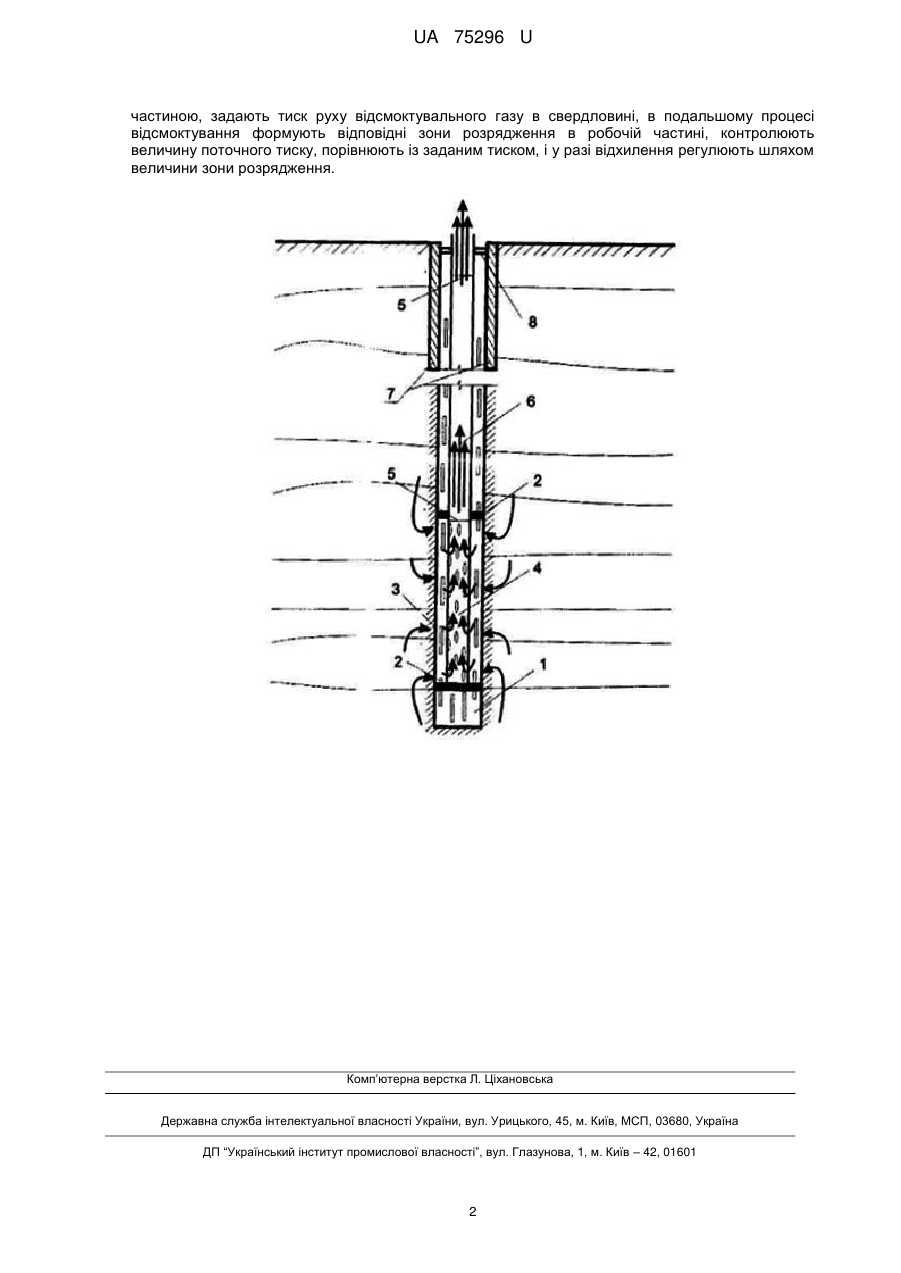

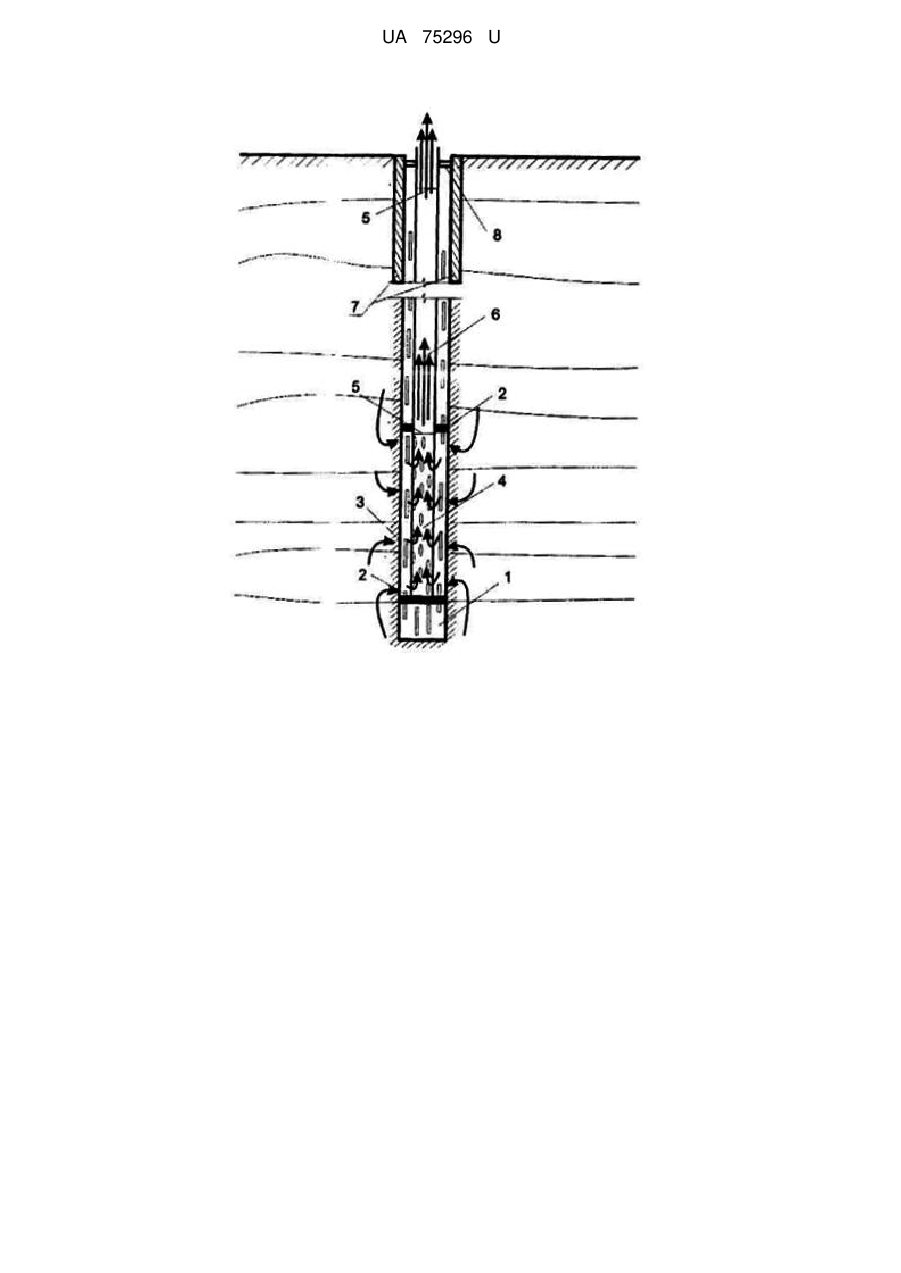

Реферат: Спосіб дегазації газоносних родовищ включає буріння та герметизацію устя дегазаційної свердловини, обсадку свердловини перфорованою трубою, в яку встановлюють відсмоктувальну трубу, підключену через дегазаційний трубопровід до вакуум-насосу. Попередньо нижню робочу частину відсмоктувальної труби виготовляють перфорованою та герметизують її від обсадної на рівні контакту з неробочою частиною, задають тиск руху відсмоктувального газу в свердловині, в подальшому процесі відсмоктування формують відповідні зони розрядження в робочій частині, контролюють величину поточного тиску, порівнюють із заданим тиском, і у разі відхилення регулюють шляхом величини зони розрядження. UA 75296 U (12) UA 75296 U UA 75296 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до гірничої промисловості і може бути використана для дегазації газоносних родовищ. Відомий спосіб дегазації газоносних родовищ, що містить свердловину, устя якої оснащено загерметизованою обсадною трубою, основну відсмоктувальну трубу та допоміжну відсмоктувальну трубу, вставлену між обсадною та основною відсмоктувальною трубами [МПК E21F7/00. Спосіб дегазації вугільних родовищ/ Тищенко Віктор Олексійович; UA № u200710891;заявл. 02.10.2007]. Недоліком цього способу дегазації є висока трудомісткість через встановлення допоміжної відсмоктувальної труби між обсадною та основною відсмоктувальною трубами, що призводить до додаткових витрат. Найбільш близьким технічним рішенням є спосіб дегазації родовищ, що включає буріння та герметизацію устя дегазаційної свердловини, кріплення обсадними трубами, в які встановлено відсмоктувальні труби. підключені через дегазаційний трубопровід до вакуум-насоса, використання пакерного пристрою [МПК E21F7/00. Спосіб дегазації вугільних родовищ/ Камишан Володимир Валентинович, Конарєв Валентин Васильович; UA № U200506020; заявл. 21.06.2005]. Недоліком цього способу є використання пакерного пристрою, що в процесі дегазації має велику складність в виготовленні та трудомісткість монтування у свердловині, а також тим, що спосіб дегазації базується на використані робочої речовини, що значно ускладнює експлуатацію свердловини. В основу корисної моделі поставлена задача удосконалення способу дегазації газоносних родовищ, в якому введенням нових технологічних параметрів, досягається можливість збільшувати розрядження в межах даної секції, зменшити трудомісткість виготовлення та монтування обсадної та відсмоктувальної труби в свердловині, і за рахунок цього підвищити ефективність дегазації та знизити питомі витрати. Поставлена задача вирішується тим, що у відомому способі дегазації газоносних родовищ, що включає буріння та герметизацію устя дегазаційної свердловини, обсадку свердловини перфорованою трубою, в яку встановлено відсмоктувальну трубу, підключену через дегазаційний трубопровід до вакуум-насосу, згідно з корисної моделлю, в процесі експлуатації свердловини в обсадну трубу вводять відсмоктувальну трубу, складену зі з'єднувальних секцій труб меншого діаметра, перша з яких є перфорованою та має ущільнення з обох сторін. На кресленні представлена схема способу дегазації газоносних родовищ. На кресленні: 1- свердловина; 2 - еластична манжета; 3 - обсадна перфорована труба; 4 перфорована секція відсмоктувальної труби; 5 - різьбове з'єднання відсмоктувальної труби; 6 збірна відсмоктувальна труба; 7 - герметизоване устя свердловини; 8 - еластичний ущільнювач. Спосіб здійснюється наступним чином. Спочатку підготовлюють очисний простір для буріння свердловини (1), після чого проходять дегазаційні свердловини (1) буровим способом. Після утворення виробки здійснюють обсадку перфорованими трубами (3) та герметизацію устя (7) для виключення руйнування свердловини (1) у процесі експлуатації. В перфоровану обсадну трубу(3) першою розміщують перфоровану секцію (4), меншого діаметра, обладнану еластичною манжетою (2) спочатку секції, що забезпечує її герметизацію та центрування. Далі за допомогою різьбового з'єднання (5) до першої перфорованої секції (4) приєднується наступна секція, також спочатку обладнана еластичною манжетою (2). Потім до послідуючих секцій приєднують суцільні секції з просуванням до потрібної довжини в обсадній трубі (3). Після чого простір між перфорованою обсадною трубою (3) та збірною відсмоктувальною трубою (6) герметизують еластичним ущільнювачем (8). Відсмоктувальну трубу (6) із наборних секцій підключають до вакуум-насоса. При необхідності до системи послідовно або по черзі зі суцільними секціями можливо включати декілька перфорованих секцій (4), для створення розрядження у конкретних ділянках дегазаційної свердловини (1). Застосування нової технологічної схеми способу дегазації газоносних родовищ дозволяє збільшити відсмоктування газової суміші за рахунок створення розрядження в межах даної секції, що сприяє підвищенню безпеки праці та ефективності видобутку корисних копалин. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Спосіб дегазації газоносних родовищ, що включає буріння та герметизацію устя дегазаційної свердловини, обсадку свердловини перфорованою трубою, в яку встановлюють відсмоктувальну трубу підключену через дегазаційний трубопровід до вакуум-насосу, який відрізняється тим, що попередньо нижню робочу частину відсмоктувальної труби виготовляють перфорованою та герметизують її від обсадної на рівні контакту з неробочою 1 UA 75296 U частиною, задають тиск руху відсмоктувального газу в свердловині, в подальшому процесі відсмоктування формують відповідні зони розрядження в робочій частині, контролюють величину поточного тиску, порівнюють із заданим тиском, і у разі відхилення регулюють шляхом величини зони розрядження. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
