Дренажна екранно-модульна система з фільтруючими елементами

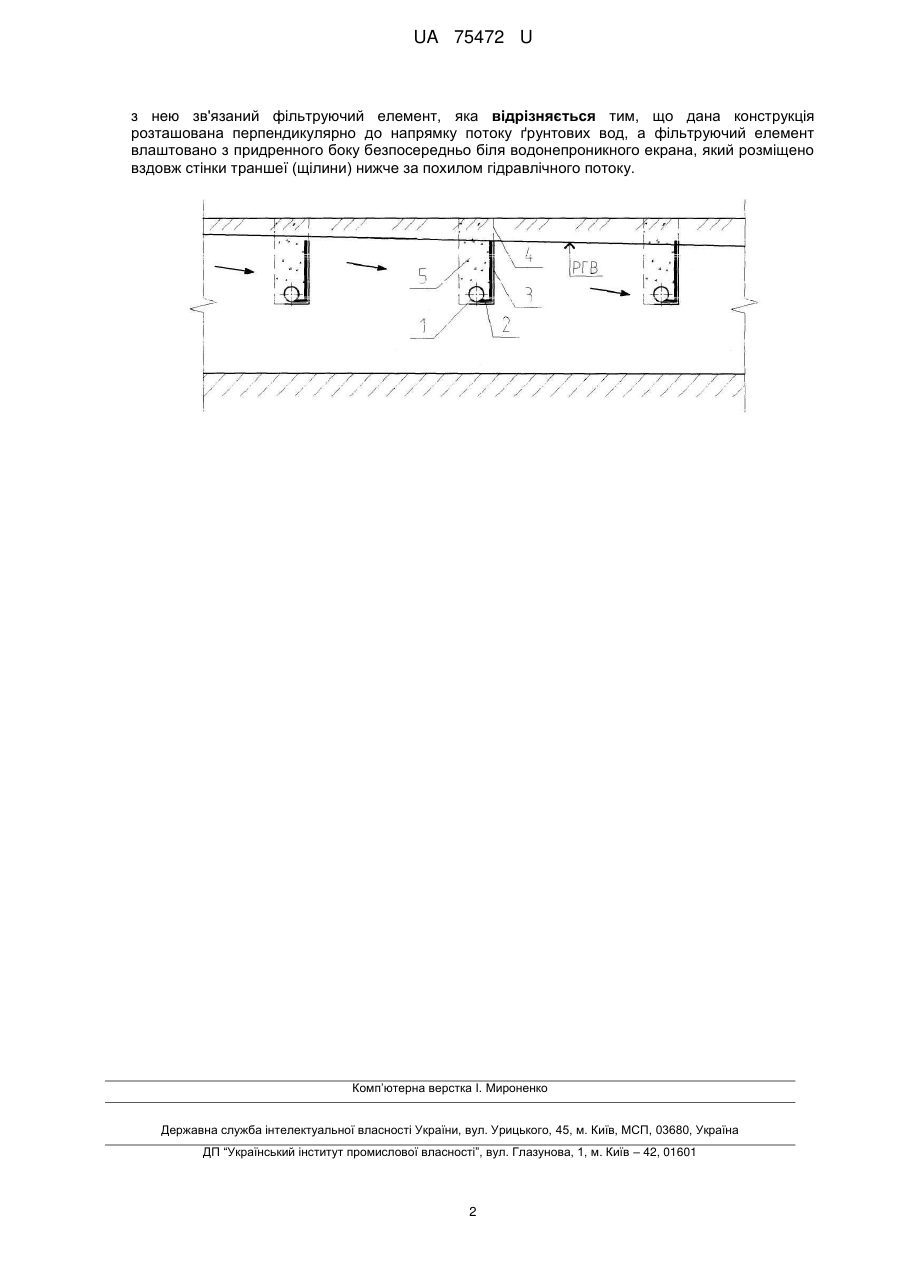

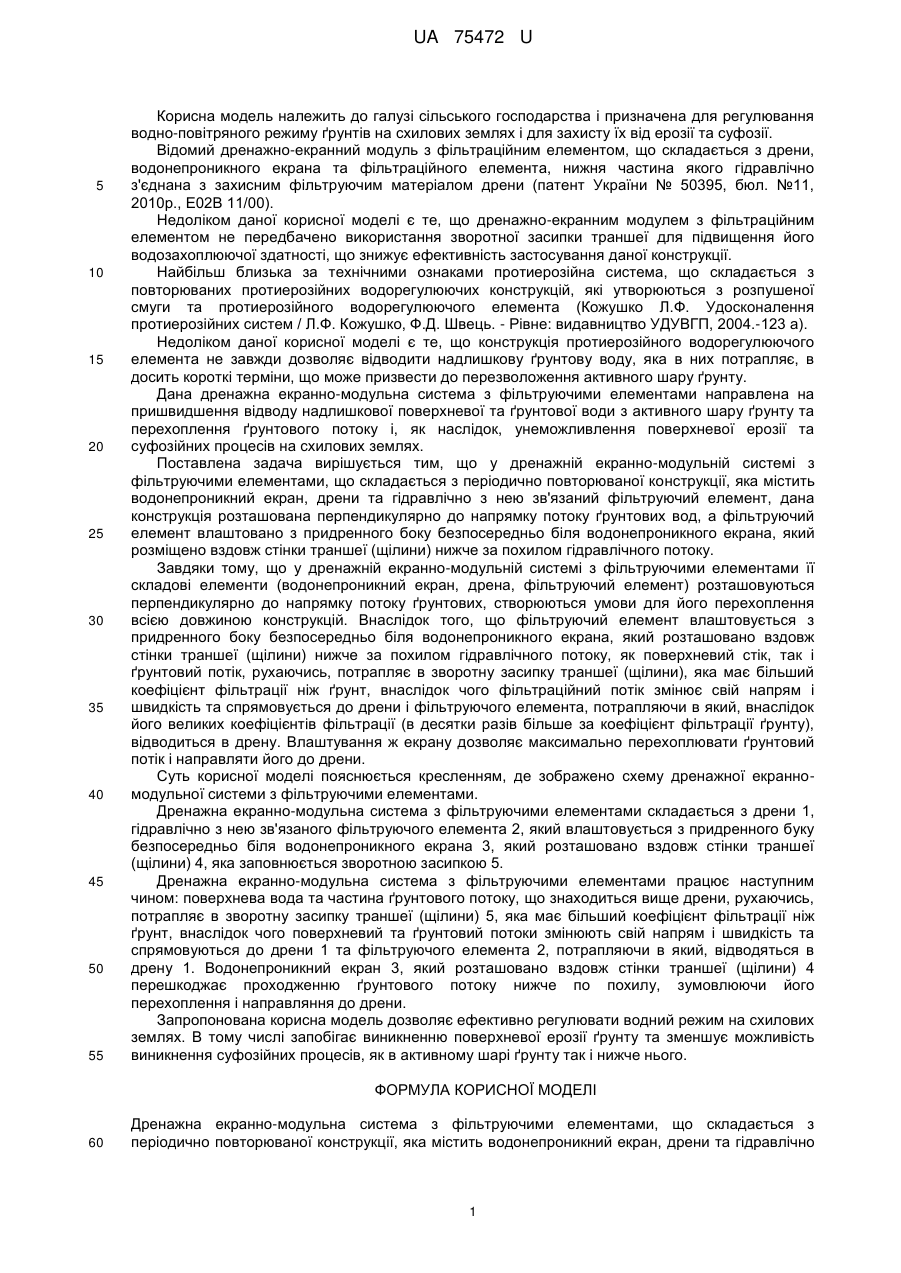

Реферат: Дренажна екранно-модульна система з фільтруючими елементами складається з періодично повторюваної конструкції, яка містить водонепроникний екран, дрени та гідравлічно з нею зв'язаний фільтруючий елемент. Крім того, дана конструкція розташована перпендикулярно до напрямку потоку ґрунтових вод, а фільтруючий елемент влаштовано з придренного боку безпосередньо біля водонепроникного екрана, який розміщено вздовж стінки траншеї (щілини) нижче за похилом гідравлічного потоку. UA 75472 U (54) ДРЕНАЖНА ЕКРАННО-МОДУЛЬНА СИСТЕМА З ФІЛЬТРУЮЧИМИ ЕЛЕМЕНТАМИ UA 75472 U UA 75472 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільського господарства і призначена для регулювання водно-повітряного режиму ґрунтів на схилових землях і для захисту їх від ерозії та суфозії. Відомий дренажно-екранний модуль з фільтраційним елементом, що складається з дрени, водонепроникного екрана та фільтраційного елемента, нижня частина якого гідравлічно з'єднана з захисним фільтруючим матеріалом дрени (патент України № 50395, бюл. №11, 2010р., Е02В 11/00). Недоліком даної корисної моделі є те, що дренажно-екранним модулем з фільтраційним елементом не передбачено використання зворотної засипки траншеї для підвищення його водозахоплюючої здатності, що знижує ефективність застосування даної конструкції. Найбільш близька за технічними ознаками протиерозійна система, що складається з повторюваних протиерозійних водорегулюючих конструкцій, які утворюються з розпушеної смуги та протиерозійного водорегулюючого елемента (Кожушко Л.Ф. Удосконалення протиерозійних систем / Л.Ф. Кожушко, Ф.Д. Швець. - Рівне: видавництво УДУВГП, 2004.-123 а). Недоліком даної корисної моделі є те, що конструкція протиерозійного водорегулюючого елемента не завжди дозволяє відводити надлишкову ґрунтову воду, яка в них потрапляє, в досить короткі терміни, що може призвести до перезволоження активного шару ґрунту. Дана дренажна екранно-модульна система з фільтруючими елементами направлена на пришвидшення відводу надлишкової поверхневої та ґрунтової води з активного шару ґрунту та перехоплення ґрунтового потоку і, як наслідок, унеможливлення поверхневої ерозії та суфозійних процесів на схилових землях. Поставлена задача вирішується тим, що у дренажній екранно-модульній системі з фільтруючими елементами, що складається з періодично повторюваної конструкції, яка містить водонепроникний екран, дрени та гідравлічно з нею зв'язаний фільтруючий елемент, дана конструкція розташована перпендикулярно до напрямку потоку ґрунтових вод, а фільтруючий елемент влаштовано з придренного боку безпосередньо біля водонепроникного екрана, який розміщено вздовж стінки траншеї (щілини) нижче за похилом гідравлічного потоку. Завдяки тому, що у дренажній екранно-модульній системі з фільтруючими елементами її складові елементи (водонепроникний екран, дрена, фільтруючий елемент) розташовуються перпендикулярно до напрямку потоку ґрунтових, створюються умови для його перехоплення всією довжиною конструкцій. Внаслідок того, що фільтруючий елемент влаштовується з придренного боку безпосередньо біля водонепроникного екрана, який розташовано вздовж стінки траншеї (щілини) нижче за похилом гідравлічного потоку, як поверхневий стік, так і ґрунтовий потік, рухаючись, потрапляє в зворотну засипку траншеї (щілини), яка має більший коефіцієнт фільтрації ніж ґрунт, внаслідок чого фільтраційний потік змінює свій напрям і швидкість та спрямовується до дрени і фільтруючого елемента, потрапляючи в який, внаслідок його великих коефіцієнтів фільтрації (в десятки разів більше за коефіцієнт фільтрації ґрунту), відводиться в дрену. Влаштування ж екрану дозволяє максимально перехоплювати ґрунтовий потік і направляти його до дрени. Суть корисної моделі пояснюється кресленням, де зображено схему дренажної екранномодульної системи з фільтруючими елементами. Дренажна екранно-модульна система з фільтруючими елементами складається з дрени 1, гідравлічно з нею зв'язаного фільтруючого елемента 2, який влаштовується з придренного буку безпосередньо біля водонепроникного екрана 3, який розташовано вздовж стінки траншеї (щілини) 4, яка заповнюється зворотною засипкою 5. Дренажна екранно-модульна система з фільтруючими елементами працює наступним чином: поверхнева вода та частина ґрунтового потоку, що знаходиться вище дрени, рухаючись, потрапляє в зворотну засипку траншеї (щілини) 5, яка має більший коефіцієнт фільтрації ніж ґрунт, внаслідок чого поверхневий та ґрунтовий потоки змінюють свій напрям і швидкість та спрямовуються до дрени 1 та фільтруючого елемента 2, потрапляючи в який, відводяться в дрену 1. Водонепроникний екран 3, який розташовано вздовж стінки траншеї (щілини) 4 перешкоджає проходженню ґрунтового потоку нижче по похилу, зумовлюючи його перехоплення і направляння до дрени. Запропонована корисна модель дозволяє ефективно регулювати водний режим на схилових землях. В тому числі запобігає виникненню поверхневої ерозії ґрунту та зменшує можливість виникнення суфозійних процесів, як в активному шарі ґрунту так і нижче нього. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Дренажна екранно-модульна система з фільтруючими елементами, що складається з періодично повторюваної конструкції, яка містить водонепроникний екран, дрени та гідравлічно 1 UA 75472 U з нею зв'язаний фільтруючий елемент, яка відрізняється тим, що дана конструкція розташована перпендикулярно до напрямку потоку ґрунтових вод, а фільтруючий елемент влаштовано з придренного боку безпосередньо біля водонепроникного екрана, який розміщено вздовж стінки траншеї (щілини) нижче за похилом гідравлічного потоку. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
