Спосіб визначення метеорологічних поправок при стрільбі з артилерійських систем

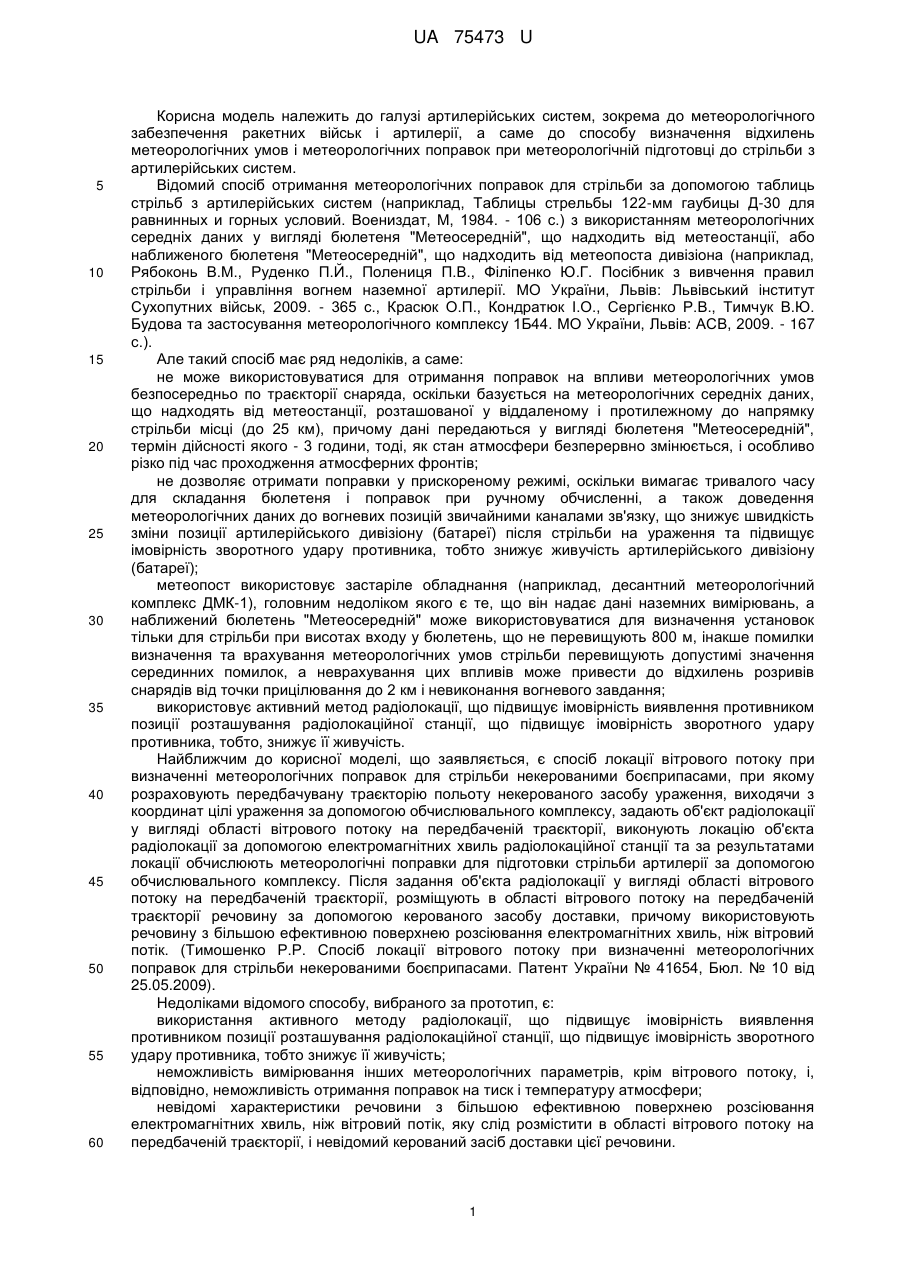

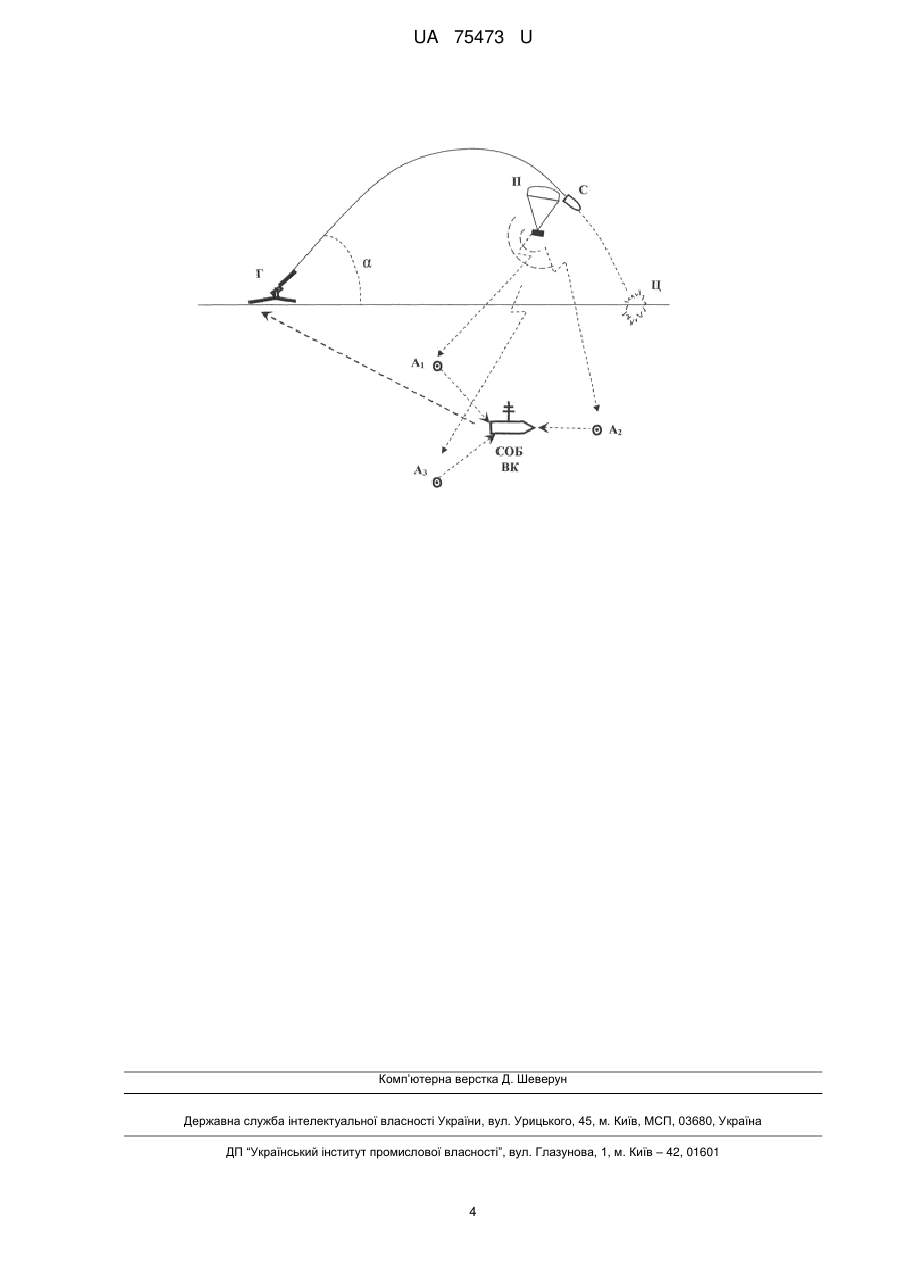

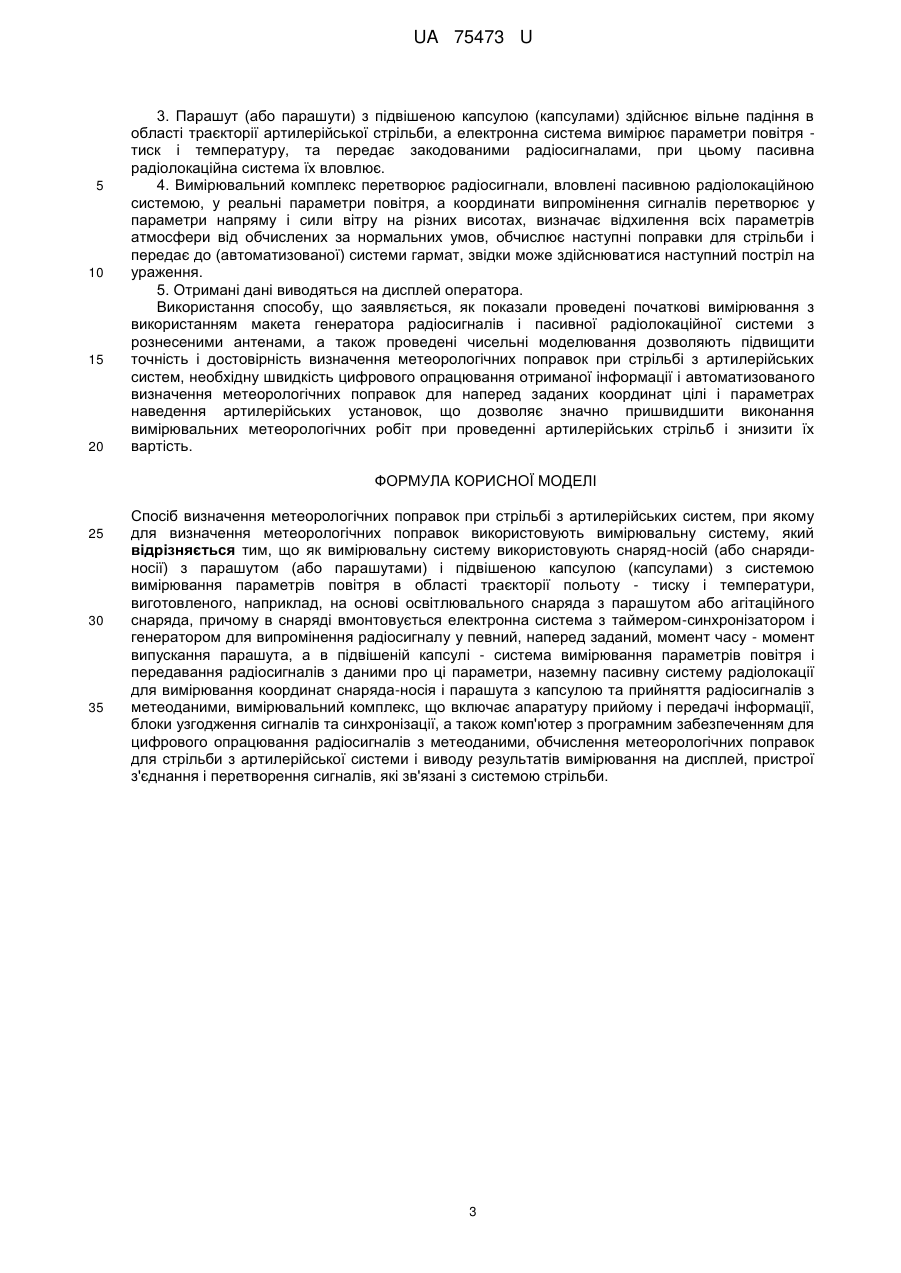

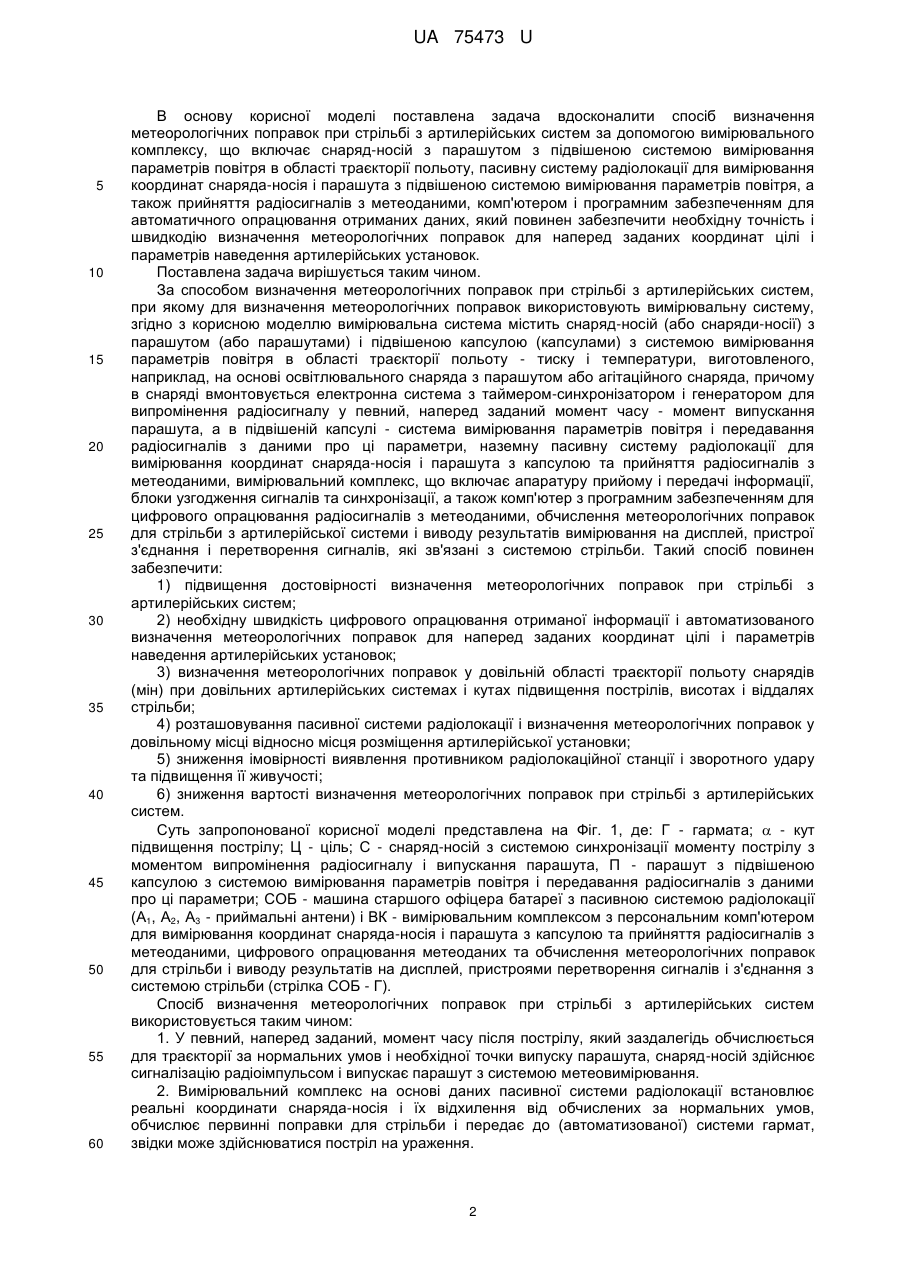

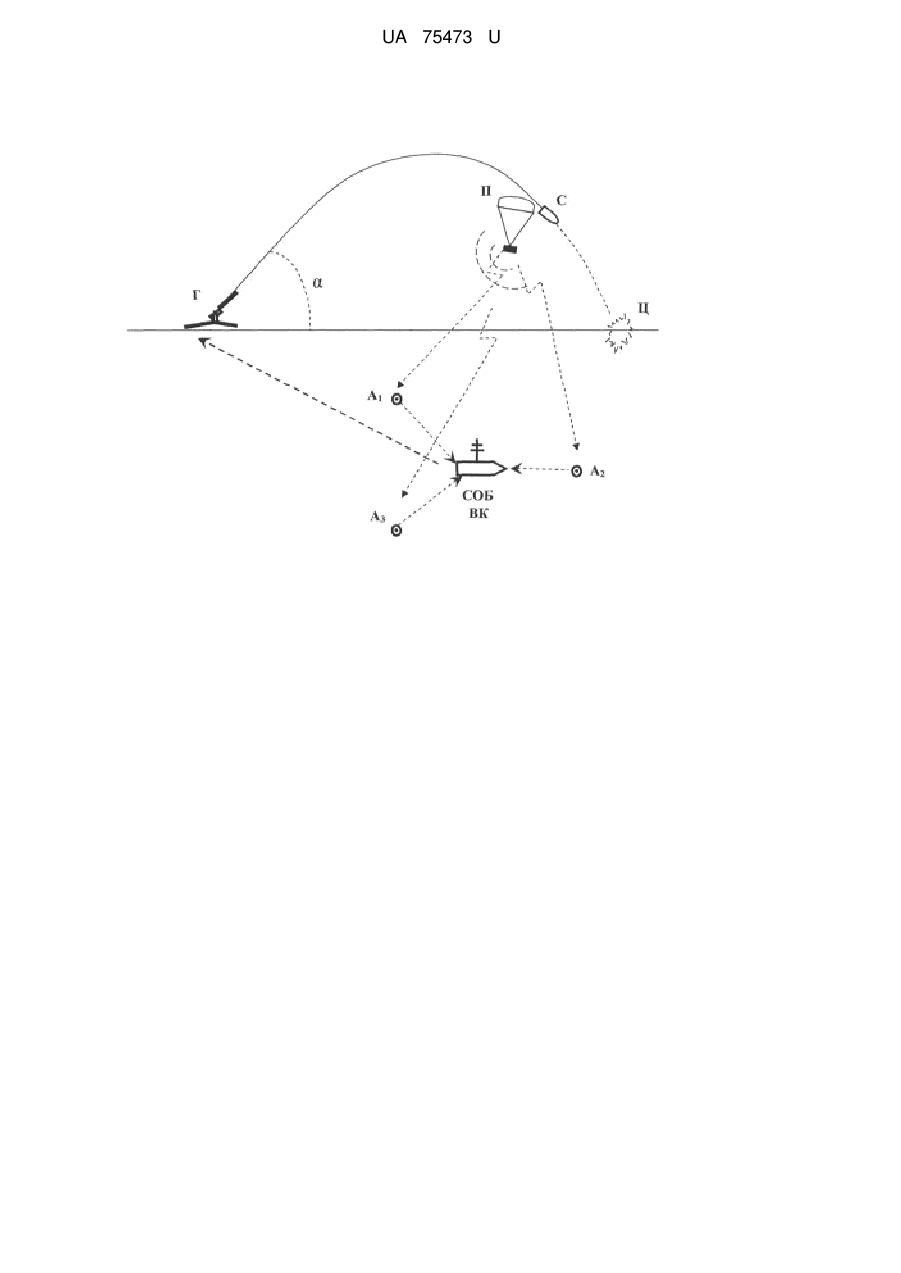

Реферат: Спосіб визначення метеорологічних поправок при стрільбі з артилерійських систем, при якому для визначення метеорологічних поправок використовують вимірювальну систему яка містить снаряд-носій (або снаряди-носії) з парашутом (або парашутами) і підвішеною капсулою (капсулами) з системою вимірювання параметрів повітря в області траєкторії польоту - тиску і температури, виготовленого, наприклад, на основі освітлювального снаряда з парашутом або агітаційного снаряда. UA 75473 U (54) СПОСІБ ВИЗНАЧЕННЯ МЕТЕОРОЛОГІЧНИХ ПОПРАВОК ПРИ СТРІЛЬБІ З АРТИЛЕРІЙСЬКИХ СИСТЕМ UA 75473 U UA 75473 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі артилерійських систем, зокрема до метеорологічного забезпечення ракетних військ і артилерії, а саме до способу визначення відхилень метеорологічних умов і метеорологічних поправок при метеорологічній підготовці до стрільби з артилерійських систем. Відомий спосіб отримання метеорологічних поправок для стрільби за допомогою таблиць стрільб з артилерійських систем (наприклад, Таблицы стрельбы 122-мм гаубицы Д-30 для равнинных и горных условий. Воениздат, М, 1984. - 106 с.) з використанням метеорологічних середніх даних у вигляді бюлетеня "Метеосередній", що надходить від метеостанції, або наближеного бюлетеня "Метеосередній", що надходить від метеопоста дивізіона (наприклад, Рябоконь В.М., Руденко П.Й., Полениця П.В., Філіпенко Ю.Г. Посібник з вивчення правил стрільби і управління вогнем наземної артилерії. МО України, Львів: Львівський інститут Сухопутних військ, 2009. - 365 с., Красюк О.П., Кондратюк І.О., Сергієнко Р.В., Тимчук В.Ю. Будова та застосування метеорологічного комплексу 1Б44. МО України, Львів: АСВ, 2009. - 167 с.). Але такий спосіб має ряд недоліків, а саме: не може використовуватися для отримання поправок на впливи метеорологічних умов безпосередньо по траєкторії снаряда, оскільки базується на метеорологічних середніх даних, що надходять від метеостанції, розташованої у віддаленому і протилежному до напрямку стрільби місці (до 25 км), причому дані передаються у вигляді бюлетеня "Метеосередній", термін дійсності якого - 3 години, тоді, як стан атмосфери безперервно змінюється, і особливо різко під час проходження атмосферних фронтів; не дозволяє отримати поправки у прискореному режимі, оскільки вимагає тривалого часу для складання бюлетеня і поправок при ручному обчисленні, а також доведення метеорологічних даних до вогневих позицій звичайними каналами зв'язку, що знижує швидкість зміни позиції артилерійського дивізіону (батареї) після стрільби на ураження та підвищує імовірність зворотного удару противника, тобто знижує живучість артилерійського дивізіону (батареї); метеопост використовує застаріле обладнання (наприклад, десантний метеорологічний комплекс ДМК-1), головним недоліком якого є те, що він надає дані наземних вимірювань, а наближений бюлетень "Метеосередній" може використовуватися для визначення установок тільки для стрільби при висотах входу у бюлетень, що не перевищують 800 м, інакше помилки визначення та врахування метеорологічних умов стрільби перевищують допустимі значення серединних помилок, а неврахування цих впливів може привести до відхилень розривів снарядів від точки прицілювання до 2 км і невиконання вогневого завдання; використовує активний метод радіолокації, що підвищує імовірність виявлення противником позиції розташування радіолокаційної станції, що підвищує імовірність зворотного удару противника, тобто, знижує її живучість. Найближчим до корисної моделі, що заявляється, є спосіб локації вітрового потоку при визначенні метеорологічних поправок для стрільби некерованими боєприпасами, при якому розраховують передбачувану траєкторію польоту некерованого засобу ураження, виходячи з координат цілі ураження за допомогою обчислювального комплексу, задають об'єкт радіолокації у вигляді області вітрового потоку на передбаченій траєкторії, виконують локацію об'єкта радіолокації за допомогою електромагнітних хвиль радіолокаційної станції та за результатами локації обчислюють метеорологічні поправки для підготовки стрільби артилерії за допомогою обчислювального комплексу. Після задання об'єкта радіолокації у вигляді області вітрового потоку на передбаченій траєкторії, розміщують в області вітрового потоку на передбаченій траєкторії речовину за допомогою керованого засобу доставки, причому використовують речовину з більшою ефективною поверхнею розсіювання електромагнітних хвиль, ніж вітровий потік. (Тимошенко P.P. Спосіб локації вітрового потоку при визначенні метеорологічних поправок для стрільби некерованими боєприпасами. Патент України № 41654, Бюл. № 10 від 25.05.2009). Недоліками відомого способу, вибраного за прототип, є: використання активного методу радіолокації, що підвищує імовірність виявлення противником позиції розташування радіолокаційної станції, що підвищує імовірність зворотного удару противника, тобто знижує її живучість; неможливість вимірювання інших метеорологічних параметрів, крім вітрового потоку, і, відповідно, неможливість отримання поправок на тиск і температуру атмосфери; невідомі характеристики речовини з більшою ефективною поверхнею розсіювання електромагнітних хвиль, ніж вітровий потік, яку слід розмістити в області вітрового потоку на передбаченій траєкторії, і невідомий керований засіб доставки цієї речовини. 1 UA 75473 U 5 10 15 20 25 30 35 40 45 50 55 60 В основу корисної моделі поставлена задача вдосконалити спосіб визначення метеорологічних поправок при стрільбі з артилерійських систем за допомогою вимірювального комплексу, що включає снаряд-носій з парашутом з підвішеною системою вимірювання параметрів повітря в області траєкторії польоту, пасивну систему радіолокації для вимірювання координат снаряда-носія і парашута з підвішеною системою вимірювання параметрів повітря, а також прийняття радіосигналів з метеоданими, комп'ютером і програмним забезпеченням для автоматичного опрацювання отриманих даних, який повинен забезпечити необхідну точність і швидкодію визначення метеорологічних поправок для наперед заданих координат цілі і параметрів наведення артилерійських установок. Поставлена задача вирішується таким чином. За способом визначення метеорологічних поправок при стрільбі з артилерійських систем, при якому для визначення метеорологічних поправок використовують вимірювальну систему, згідно з корисною моделлю вимірювальна система містить снаряд-носій (або снаряди-носії) з парашутом (або парашутами) і підвішеною капсулою (капсулами) з системою вимірювання параметрів повітря в області траєкторії польоту - тиску і температури, виготовленого, наприклад, на основі освітлювального снаряда з парашутом або агітаційного снаряда, причому в снаряді вмонтовується електронна система з таймером-синхронізатором і генератором для випромінення радіосигналу у певний, наперед заданий момент часу - момент випускання парашута, а в підвішеній капсулі - система вимірювання параметрів повітря і передавання радіосигналів з даними про ці параметри, наземну пасивну систему радіолокації для вимірювання координат снаряда-носія і парашута з капсулою та прийняття радіосигналів з метеоданими, вимірювальний комплекс, що включає апаратуру прийому і передачі інформації, блоки узгодження сигналів та синхронізації, а також комп'ютер з програмним забезпеченням для цифрового опрацювання радіосигналів з метеоданими, обчислення метеорологічних поправок для стрільби з артилерійської системи і виводу результатів вимірювання на дисплей, пристрої з'єднання і перетворення сигналів, які зв'язані з системою стрільби. Такий спосіб повинен забезпечити: 1) підвищення достовірності визначення метеорологічних поправок при стрільбі з артилерійських систем; 2) необхідну швидкість цифрового опрацювання отриманої інформації і автоматизованого визначення метеорологічних поправок для наперед заданих координат цілі і параметрів наведення артилерійських установок; 3) визначення метеорологічних поправок у довільній області траєкторії польоту снарядів (мін) при довільних артилерійських системах і кутах підвищення пострілів, висотах і віддалях стрільби; 4) розташовування пасивної системи радіолокації і визначення метеорологічних поправок у довільному місці відносно місця розміщення артилерійської установки; 5) зниження імовірності виявлення противником радіолокаційної станції і зворотного удару та підвищення її живучості; 6) зниження вартості визначення метеорологічних поправок при стрільбі з артилерійських систем. Суть запропонованої корисної моделі представлена на Фіг. 1, де: Г - гармата;  - кут підвищення пострілу; Ц - ціль; С - снаряд-носій з системою синхронізації моменту пострілу з моментом випромінення радіосигналу і випускання парашута, П - парашут з підвішеною капсулою з системою вимірювання параметрів повітря і передавання радіосигналів з даними про ці параметри; СОБ - машина старшого офіцера батареї з пасивною системою радіолокації (А1, А2, А3 - приймальні антени) і ВК - вимірювальним комплексом з персональним комп'ютером для вимірювання координат снаряда-носія і парашута з капсулою та прийняття радіосигналів з метеоданими, цифрового опрацювання метеоданих та обчислення метеорологічних поправок для стрільби і виводу результатів на дисплей, пристроями перетворення сигналів і з'єднання з системою стрільби (стрілка СОБ - Г). Спосіб визначення метеорологічних поправок при стрільбі з артилерійських систем використовується таким чином: 1. У певний, наперед заданий, момент часу після пострілу, який заздалегідь обчислюється для траєкторії за нормальних умов і необхідної точки випуску парашута, снаряд-носій здійснює сигналізацію радіоімпульсом і випускає парашут з системою метеовимірювання. 2. Вимірювальний комплекс на основі даних пасивної системи радіолокації встановлює реальні координати снаряда-носія і їх відхилення від обчислених за нормальних умов, обчислює первинні поправки для стрільби і передає до (автоматизованої) системи гармат, звідки може здійснюватися постріл на ураження. 2 UA 75473 U 5 10 15 20 3. Парашут (або парашути) з підвішеною капсулою (капсулами) здійснює вільне падіння в області траєкторії артилерійської стрільби, а електронна система вимірює параметри повітря тиск і температуру, та передає закодованими радіосигналами, при цьому пасивна радіолокаційна система їх вловлює. 4. Вимірювальний комплекс перетворює радіосигнали, вловлені пасивною радіолокаційною системою, у реальні параметри повітря, а координати випромінення сигналів перетворює у параметри напряму і сили вітру на різних висотах, визначає відхилення всіх параметрів атмосфери від обчислених за нормальних умов, обчислює наступні поправки для стрільби і передає до (автоматизованої) системи гармат, звідки може здійснюватися наступний постріл на ураження. 5. Отримані дані виводяться на дисплей оператора. Використання способу, що заявляється, як показали проведені початкові вимірювання з використанням макета генератора радіосигналів і пасивної радіолокаційної системи з рознесеними антенами, а також проведені чисельні моделювання дозволяють підвищити точність і достовірність визначення метеорологічних поправок при стрільбі з артилерійських систем, необхідну швидкість цифрового опрацювання отриманої інформації і автоматизованого визначення метеорологічних поправок для наперед заданих координат цілі і параметрах наведення артилерійських установок, що дозволяє значно пришвидшити виконання вимірювальних метеорологічних робіт при проведенні артилерійських стрільб і знизити їх вартість. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 Спосіб визначення метеорологічних поправок при стрільбі з артилерійських систем, при якому для визначення метеорологічних поправок використовують вимірювальну систему, який відрізняється тим, що як вимірювальну систему використовують снаряд-носій (або снарядиносії) з парашутом (або парашутами) і підвішеною капсулою (капсулами) з системою вимірювання параметрів повітря в області траєкторії польоту - тиску і температури, виготовленого, наприклад, на основі освітлювального снаряда з парашутом або агітаційного снаряда, причому в снаряді вмонтовується електронна система з таймером-синхронізатором і генератором для випромінення радіосигналу у певний, наперед заданий, момент часу - момент випускання парашута, а в підвішеній капсулі - система вимірювання параметрів повітря і передавання радіосигналів з даними про ці параметри, наземну пасивну систему радіолокації для вимірювання координат снаряда-носія і парашута з капсулою та прийняття радіосигналів з метеоданими, вимірювальний комплекс, що включає апаратуру прийому і передачі інформації, блоки узгодження сигналів та синхронізації, а також комп'ютер з програмним забезпеченням для цифрового опрацювання радіосигналів з метеоданими, обчислення метеорологічних поправок для стрільби з артилерійської системи і виводу результатів вимірювання на дисплей, пристрої з'єднання і перетворення сигналів, які зв'язані з системою стрільби. 3 UA 75473 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
