Спосіб захисту від повені у басейні водозбору

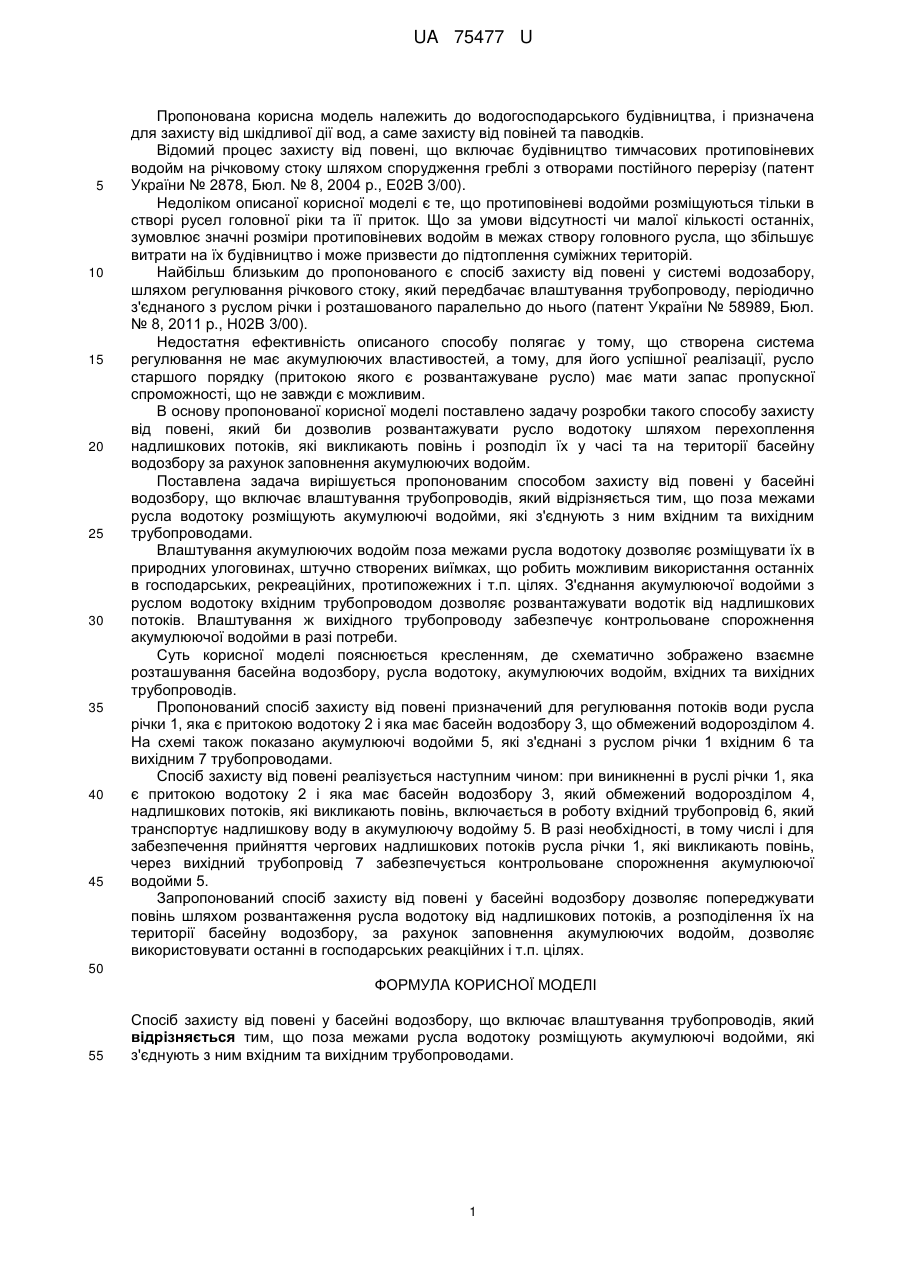

Реферат: Спосіб захисту від повені у басейні водозбору, що включає влаштування трубопроводів, причому поза межами русла водотоку розміщують акумулюючі водойми, які з'єднують з ним вхідним та вихідним трубопроводами. UA 75477 U (54) СПОСІБ ЗАХИСТУ ВІД ПОВЕНІ У БАСЕЙНІ ВОДОЗБОРУ UA 75477 U UA 75477 U 5 10 15 20 25 30 35 40 45 Пропонована корисна модель належить до водогосподарського будівництва, і призначена для захисту від шкідливої дії вод, а саме захисту від повіней та паводків. Відомий процес захисту від повені, що включає будівництво тимчасових протиповіневих водойм на річковому стоку шляхом спорудження греблі з отворами постійного перерізу (патент України № 2878, Бюл. № 8, 2004 р., Е02B 3/00). Недоліком описаної корисної моделі є те, що протиповіневі водойми розміщуються тільки в створі русел головної ріки та її приток. Що за умови відсутності чи малої кількості останніх, зумовлює значні розміри протиповіневих водойм в межах створу головного русла, що збільшує витрати на їх будівництво і може призвести до підтоплення суміжних територій. Найбільш близьким до пропонованого є спосіб захисту від повені у системі водозабору, шляхом регулювання річкового стоку, який передбачає влаштування трубопроводу, періодично з'єднаного з руслом річки і розташованого паралельно до нього (патент України № 58989, Бюл. № 8, 2011 p., Н02В 3/00). Недостатня ефективність описаного способу полягає у тому, що створена система регулювання не має акумулюючих властивостей, а тому, для його успішної реалізації, русло старшого порядку (притокою якого є розвантажуване русло) має мати запас пропускної спроможності, що не завжди є можливим. В основу пропонованої корисної моделі поставлено задачу розробки такого способу захисту від повені, який би дозволив розвантажувати русло водотоку шляхом перехоплення надлишкових потоків, які викликають повінь і розподіл їх у часі та на території басейну водозбору за рахунок заповнення акумулюючих водойм. Поставлена задача вирішується пропонованим способом захисту від повені у басейні водозбору, що включає влаштування трубопроводів, який відрізняється тим, що поза межами русла водотоку розміщують акумулюючі водойми, які з'єднують з ним вхідним та вихідним трубопроводами. Влаштування акумулюючих водойм поза межами русла водотоку дозволяє розміщувати їх в природних улоговинах, штучно створених виїмках, що робить можливим використання останніх в господарських, рекреаційних, протипожежних і т.п. цілях. З'єднання акумулюючої водойми з руслом водотоку вхідним трубопроводом дозволяє розвантажувати водотік від надлишкових потоків. Влаштування ж вихідного трубопроводу забезпечує контрольоване спорожнення акумулюючої водойми в разі потреби. Суть корисної моделі пояснюється кресленням, де схематично зображено взаємне розташування басейна водозбору, русла водотоку, акумулюючих водойм, вхідних та вихідних трубопроводів. Пропонований спосіб захисту від повені призначений для регулювання потоків води русла річки 1, яка є притокою водотоку 2 і яка має басейн водозбору 3, що обмежений водорозділом 4. На схемі також показано акумулюючі водойми 5, які з'єднані з руслом річки 1 вхідним 6 та вихідним 7 трубопроводами. Спосіб захисту від повені реалізується наступним чином: при виникненні в руслі річки 1, яка є притокою водотоку 2 і яка має басейн водозбору 3, який обмежений водорозділом 4, надлишкових потоків, які викликають повінь, включається в роботу вхідний трубопровід 6, який транспортує надлишкову воду в акумулюючу водойму 5. В разі необхідності, в тому числі і для забезпечення прийняття чергових надлишкових потоків русла річки 1, які викликають повінь, через вихідний трубопровід 7 забезпечується контрольоване спорожнення акумулюючої водойми 5. Запропонований спосіб захисту від повені у басейні водозбору дозволяє попереджувати повінь шляхом розвантаження русла водотоку від надлишкових потоків, а розподілення їх на території басейну водозбору, за рахунок заповнення акумулюючих водойм, дозволяє використовувати останні в господарських реакційних і т.п. цілях. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Спосіб захисту від повені у басейні водозбору, що включає влаштування трубопроводів, який відрізняється тим, що поза межами русла водотоку розміщують акумулюючі водойми, які з'єднують з ним вхідним та вихідним трубопроводами. 1 UA 75477 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
