Пристрій для садіння ризомів

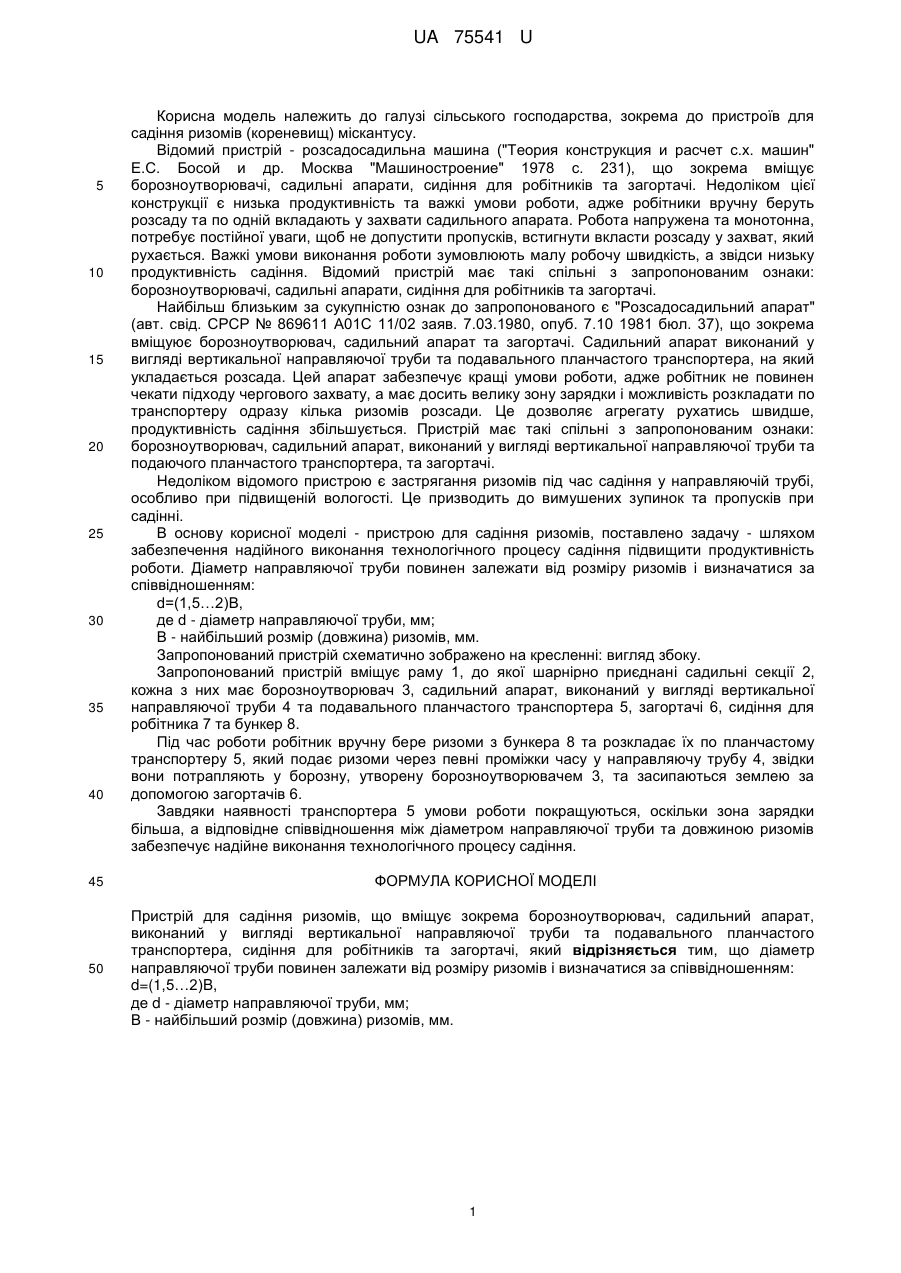

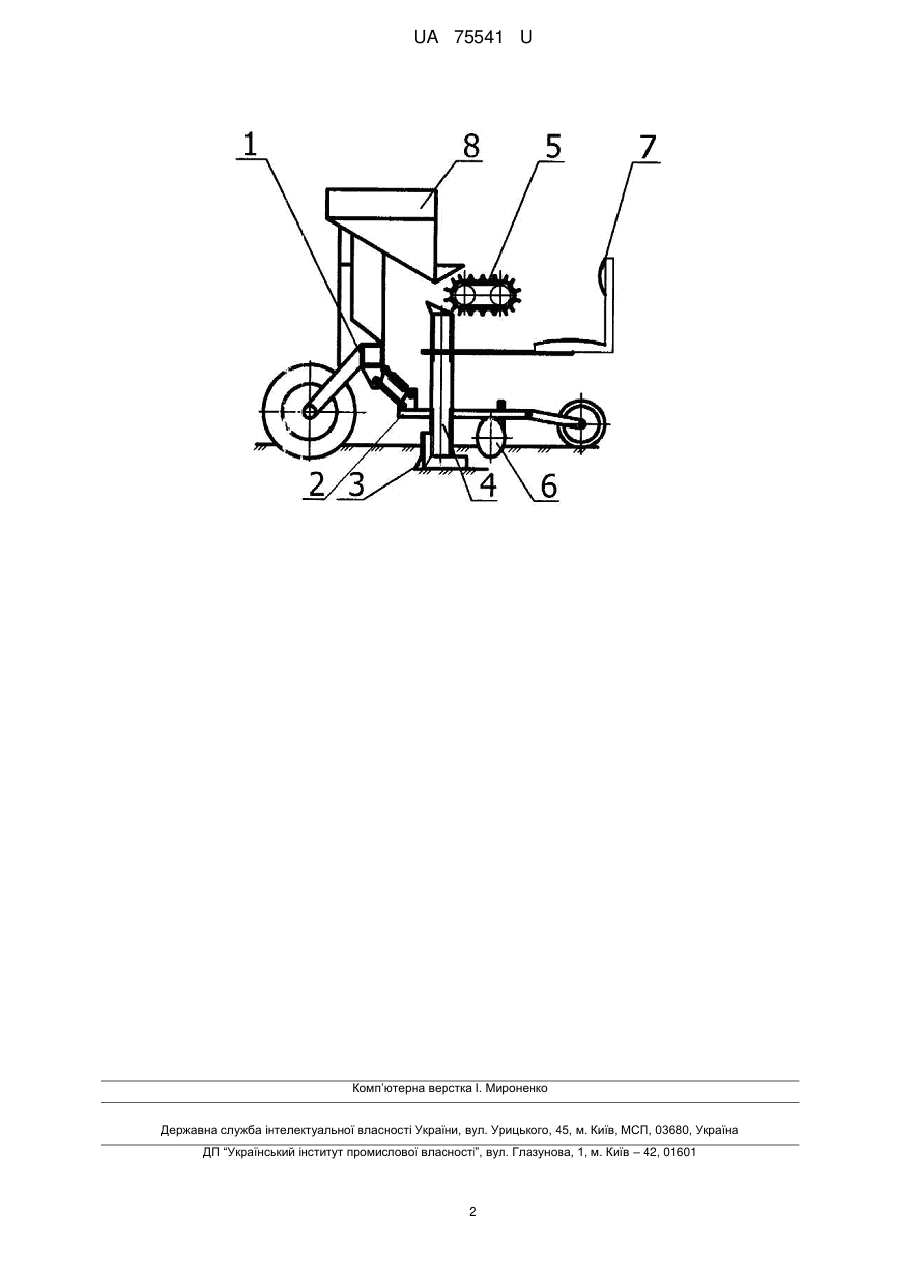

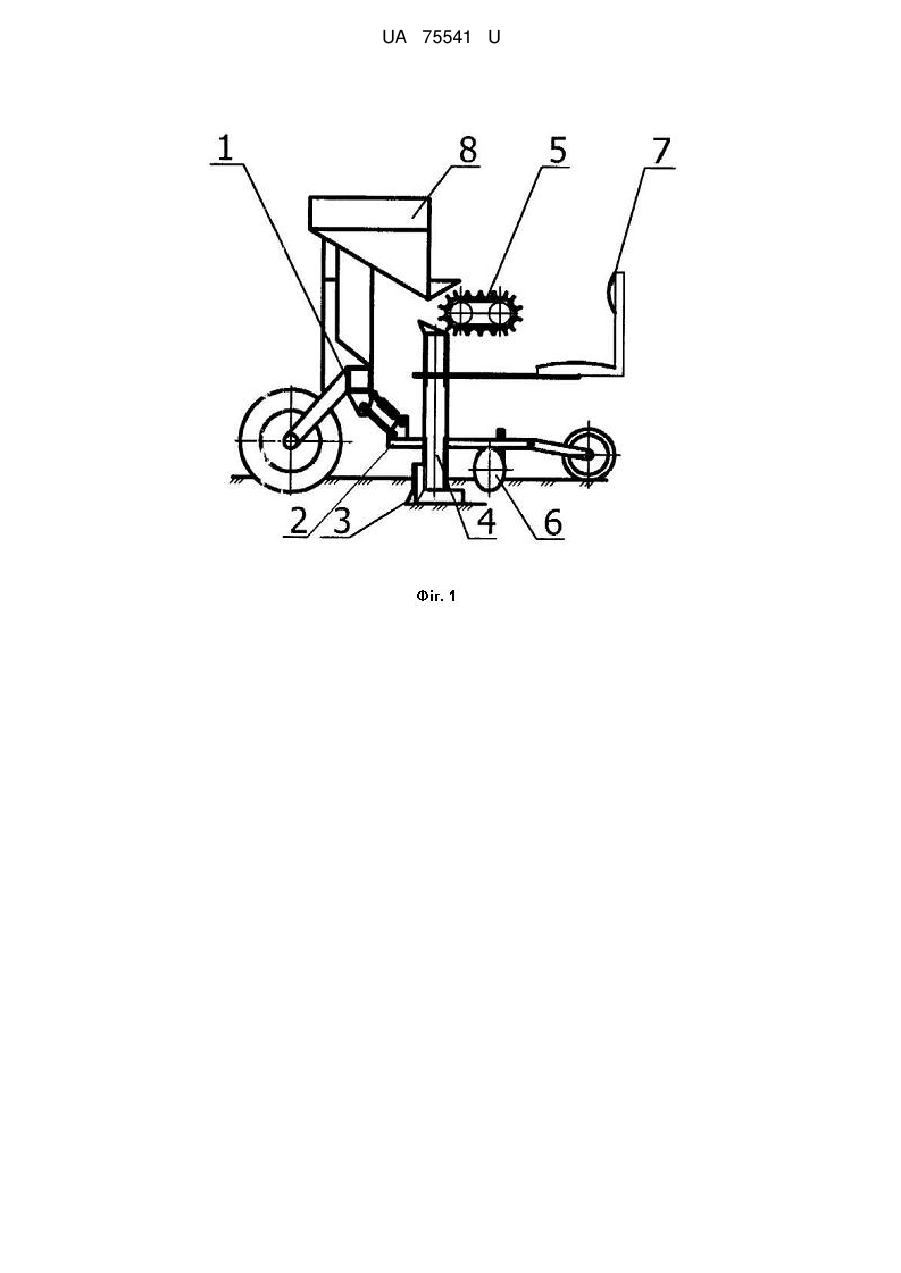

Реферат: Пристрій для садіння ризомів, що вміщує зокрема борозноутворювач, садильний апарат, виконаний у вигляді вертикальної направляючої труби та подавального планчастого транспортера, сидіння для робітників та загортачі, причому діаметр направляючої труби повинен залежати від розміру ризомів. UA 75541 U (54) ПРИСТРІЙ ДЛЯ САДІННЯ РИЗОМІВ UA 75541 U UA 75541 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі сільського господарства, зокрема до пристроїв для садіння ризомів (кореневищ) міскантусу. Відомий пристрій - розсадосадильна машина ("Теория конструкция и расчет с.х. машин" Е.С. Босой и др. Москва "Машиностроение" 1978 с. 231), що зокрема вміщує борозноутворювачі, садильні апарати, сидіння для робітників та загортачі. Недоліком цієї конструкції є низька продуктивність та важкі умови роботи, адже робітники вручну беруть розсаду та по одній вкладають у захвати садильного апарата. Робота напружена та монотонна, потребує постійної уваги, щоб не допустити пропусків, встигнути вкласти розсаду у захват, який рухається. Важкі умови виконання роботи зумовлюють малу робочу швидкість, а звідси низьку продуктивність садіння. Відомий пристрій має такі спільні з запропонованим ознаки: борозноутворювачі, садильні апарати, сидіння для робітників та загортачі. Найбільш близьким за сукупністю ознак до запропонованого є "Розсадосадильний апарат" (авт. свід. СРСР № 869611 А01С 11/02 заяв. 7.03.1980, опуб. 7.10 1981 бюл. 37), що зокрема вміщуює борозноутворювач, садильний апарат та загортачі. Садильний апарат виконаний у вигляді вертикальної направляючої труби та подавального планчастого транспортера, на який укладається розсада. Цей апарат забезпечує кращі умови роботи, адже робітник не повинен чекати підходу чергового захвату, а має досить велику зону зарядки і можливість розкладати по транспортеру одразу кілька ризомів розсади. Це дозволяє агрегату рухатись швидше, продуктивність садіння збільшується. Пристрій має такі спільні з запропонованим ознаки: борозноутворювач, садильний апарат, виконаний у вигляді вертикальної направляючої труби та подаючого планчастого транспортера, та загортачі. Недоліком відомого пристрою є застрягання ризомів під час садіння у направляючій трубі, особливо при підвищеній вологості. Це призводить до вимушених зупинок та пропусків при садінні. В основу корисної моделі - пристрою для садіння ризомів, поставлено задачу - шляхом забезпечення надійного виконання технологічного процесу садіння підвищити продуктивність роботи. Діаметр направляючої труби повинен залежати від розміру ризомів і визначатися за співвідношенням: d=(1,5…2)B, де d - діаметр направляючої труби, мм; В - найбільший розмір (довжина) ризомів, мм. Запропонований пристрій схематично зображено на кресленні: вигляд збоку. Запропонований пристрій вміщує раму 1, до якої шарнірно приєднані садильні секції 2, кожна з них має борозноутворювач 3, садильний апарат, виконаний у вигляді вертикальної направляючої труби 4 та подавального планчастого транспортера 5, загортачі 6, сидіння для робітника 7 та бункер 8. Під час роботи робітник вручну бере ризоми з бункера 8 та розкладає їх по планчастому транспортеру 5, який подає ризоми через певні проміжки часу у направляючу трубу 4, звідки вони потрапляють у борозну, утворену борозноутворювачем 3, та засипаються землею за допомогою загортачів 6. Завдяки наявності транспортера 5 умови роботи покращуються, оскільки зона зарядки більша, а відповідне співвідношення між діаметром направляючої труби та довжиною ризомів забезпечує надійне виконання технологічного процесу садіння. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для садіння ризомів, що вміщує зокрема борозноутворювач, садильний апарат, виконаний у вигляді вертикальної направляючої труби та подавального планчастого транспортера, сидіння для робітників та загортачі, який відрізняється тим, що діаметр направляючої труби повинен залежати від розміру ризомів і визначатися за співвідношенням: d=(1,5…2)B, де d - діаметр направляючої труби, мм; В - найбільший розмір (довжина) ризомів, мм. 1 UA 75541 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
