Струминний діод для теплових насосів

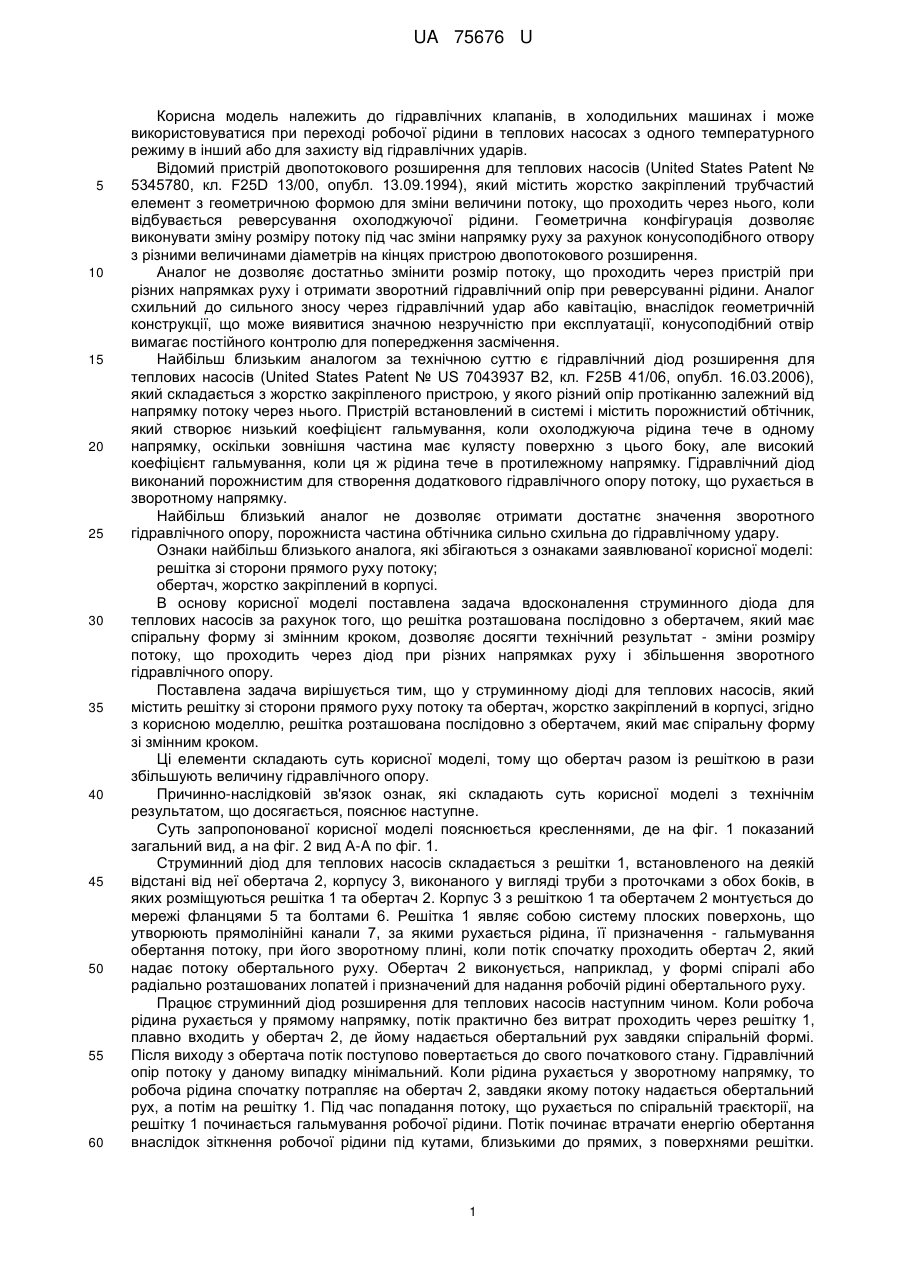

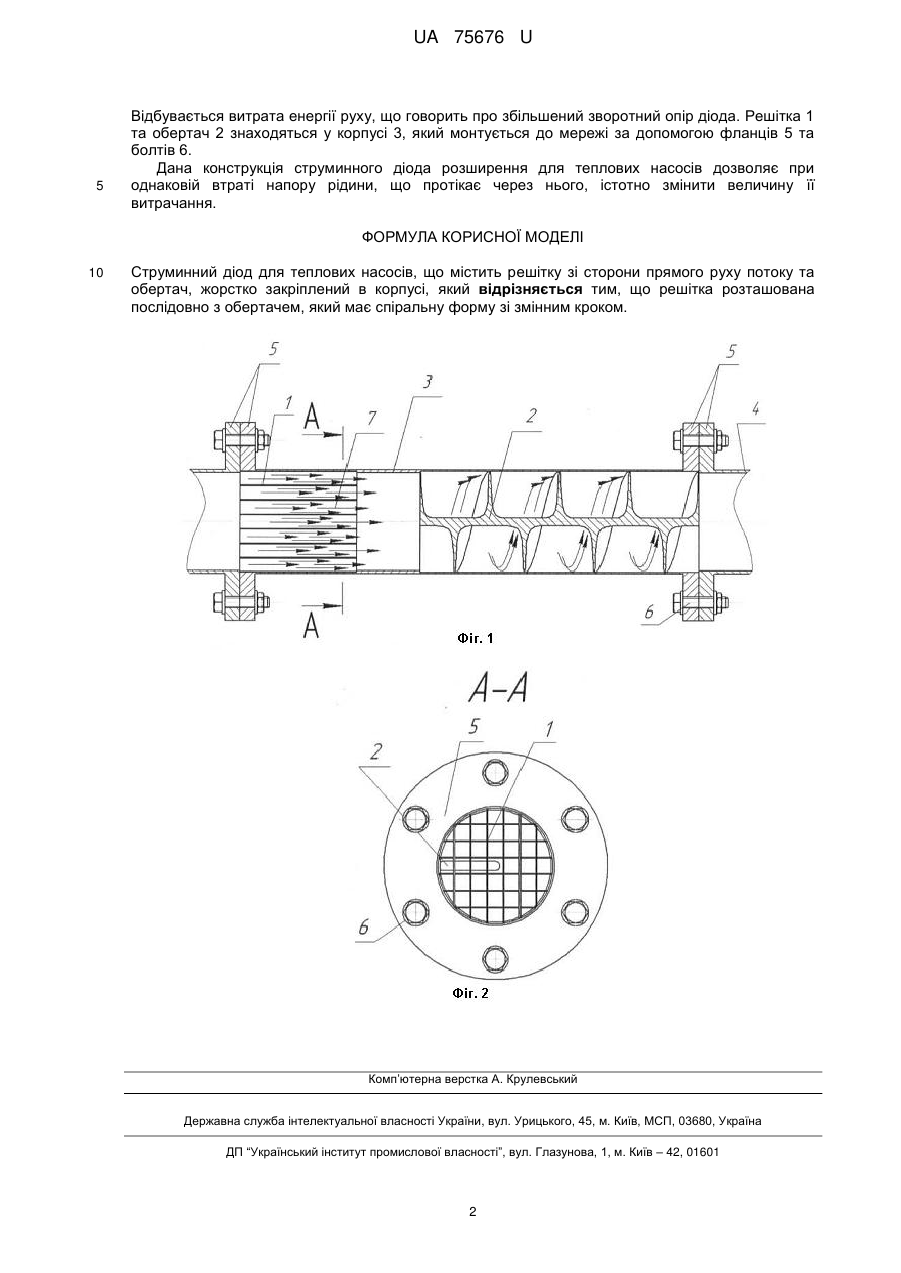

Реферат: Струминний діод для теплових насосів містить решітку зі сторони прямого руху потоку та обертач, жорстко закріплений в корпусі. Решітка розташована послідовно з обертачем, який має спіральну форму зі змінним кроком. UA 75676 U (54) СТРУМИННИЙ ДІОД ДЛЯ ТЕПЛОВИХ НАСОСІВ UA 75676 U UA 75676 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гідравлічних клапанів, в холодильних машинах і може використовуватися при переході робочої рідини в теплових насосах з одного температурного режиму в інший або для захисту від гідравлічних ударів. Відомий пристрій двопотокового розширення для теплових насосів (United States Patent № 5345780, кл. F25D 13/00, опубл. 13.09.1994), який містить жорстко закріплений трубчастий елемент з геометричною формою для зміни величини потоку, що проходить через нього, коли відбувається реверсування охолоджуючої рідини. Геометрична конфігурація дозволяє виконувати зміну розміру потоку під час зміни напрямку руху за рахунок конусоподібного отвору з різними величинами діаметрів на кінцях пристрою двопотокового розширення. Аналог не дозволяє достатньо змінити розмір потоку, що проходить через пристрій при різних напрямках руху і отримати зворотний гідравлічний опір при реверсуванні рідини. Аналог схильний до сильного зносу через гідравлічний удар або кавітацію, внаслідок геометричній конструкції, що може виявитися значною незручністю при експлуатації, конусоподібний отвір вимагає постійного контролю для попередження засмічення. Найбільш близьким аналогом за технічною суттю є гідравлічний діод розширення для теплових насосів (United States Patent № US 7043937 B2, кл. F25B 41/06, опубл. 16.03.2006), який складається з жорстко закріпленого пристрою, у якого різний опір протіканню залежний від напрямку потоку через нього. Пристрій встановлений в системі і містить порожнистий обтічник, який створює низький коефіцієнт гальмування, коли охолоджуюча рідина тече в одному напрямку, оскільки зовнішня частина має кулясту поверхню з цього боку, але високий коефіцієнт гальмування, коли ця ж рідина тече в протилежному напрямку. Гідравлічний діод виконаний порожнистим для створення додаткового гідравлічного опору потоку, що рухається в зворотному напрямку. Найбільш близький аналог не дозволяє отримати достатнє значення зворотного гідравлічного опору, порожниста частина обтічника сильно схильна до гідравлічному удару. Ознаки найбільш близького аналога, які збігаються з ознаками заявлюваної корисної моделі: решітка зі сторони прямого руху потоку; обертач, жорстко закріплений в корпусі. В основу корисної моделі поставлена задача вдосконалення струминного діода для теплових насосів за рахунок того, що решітка розташована послідовно з обертачем, який має спіральну форму зі змінним кроком, дозволяє досягти технічний результат - зміни розміру потоку, що проходить через діод при різних напрямках руху і збільшення зворотного гідравлічного опору. Поставлена задача вирішується тим, що у струминному діоді для теплових насосів, який містить решітку зі сторони прямого руху потоку та обертач, жорстко закріплений в корпусі, згідно з корисною моделлю, решітка розташована послідовно з обертачем, який має спіральну форму зі змінним кроком. Ці елементи складають суть корисної моделі, тому що обертач разом із решіткою в рази збільшують величину гідравлічного опору. Причинно-наслідковій зв'язок ознак, які складають суть корисної моделі з технічнім результатом, що досягається, пояснює наступне. Суть запропонованої корисної моделі пояснюється кресленнями, де на фіг. 1 показаний загальний вид, а на фіг. 2 вид А-А по фіг. 1. Струминний діод для теплових насосів складається з решітки 1, встановленого на деякій відстані від неї обертача 2, корпусу 3, виконаного у вигляді труби з проточками з обох боків, в яких розміщуються решітка 1 та обертач 2. Корпус 3 з решіткою 1 та обертачем 2 монтується до мережі фланцями 5 та болтами 6. Решітка 1 являє собою систему плоских поверхонь, що утворюють прямолінійні канали 7, за якими рухається рідина, її призначення - гальмування обертання потоку, при його зворотному плині, коли потік спочатку проходить обертач 2, який надає потоку обертального руху. Обертач 2 виконується, наприклад, у формі спіралі або радіально розташованих лопатей і призначений для надання робочій рідині обертального руху. Працює струминний діод розширення для теплових насосів наступним чином. Коли робоча рідина рухається у прямому напрямку, потік практично без витрат проходить через решітку 1, плавно входить у обертач 2, де йому надається обертальний рух завдяки спіральній формі. Після виходу з обертача потік поступово повертається до свого початкового стану. Гідравлічний опір потоку у даному випадку мінімальний. Коли рідина рухається у зворотному напрямку, то робоча рідина спочатку потрапляє на обертач 2, завдяки якому потоку надається обертальний рух, а потім на решітку 1. Під час попадання потоку, що рухається по спіральній траєкторії, на решітку 1 починається гальмування робочої рідини. Потік починає втрачати енергію обертання внаслідок зіткнення робочої рідини під кутами, близькими до прямих, з поверхнями решітки. 1 UA 75676 U 5 Відбувається витрата енергії руху, що говорить про збільшений зворотний опір діода. Решітка 1 та обертач 2 знаходяться у корпусі 3, який монтується до мережі за допомогою фланців 5 та болтів 6. Дана конструкція струминного діода розширення для теплових насосів дозволяє при однаковій втраті напору рідини, що протікає через нього, істотно змінити величину її витрачання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Струминний діод для теплових насосів, що містить решітку зі сторони прямого руху потоку та обертач, жорстко закріплений в корпусі, який відрізняється тим, що решітка розташована послідовно з обертачем, який має спіральну форму зі змінним кроком. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
