Пристрій електрохімічного захисту

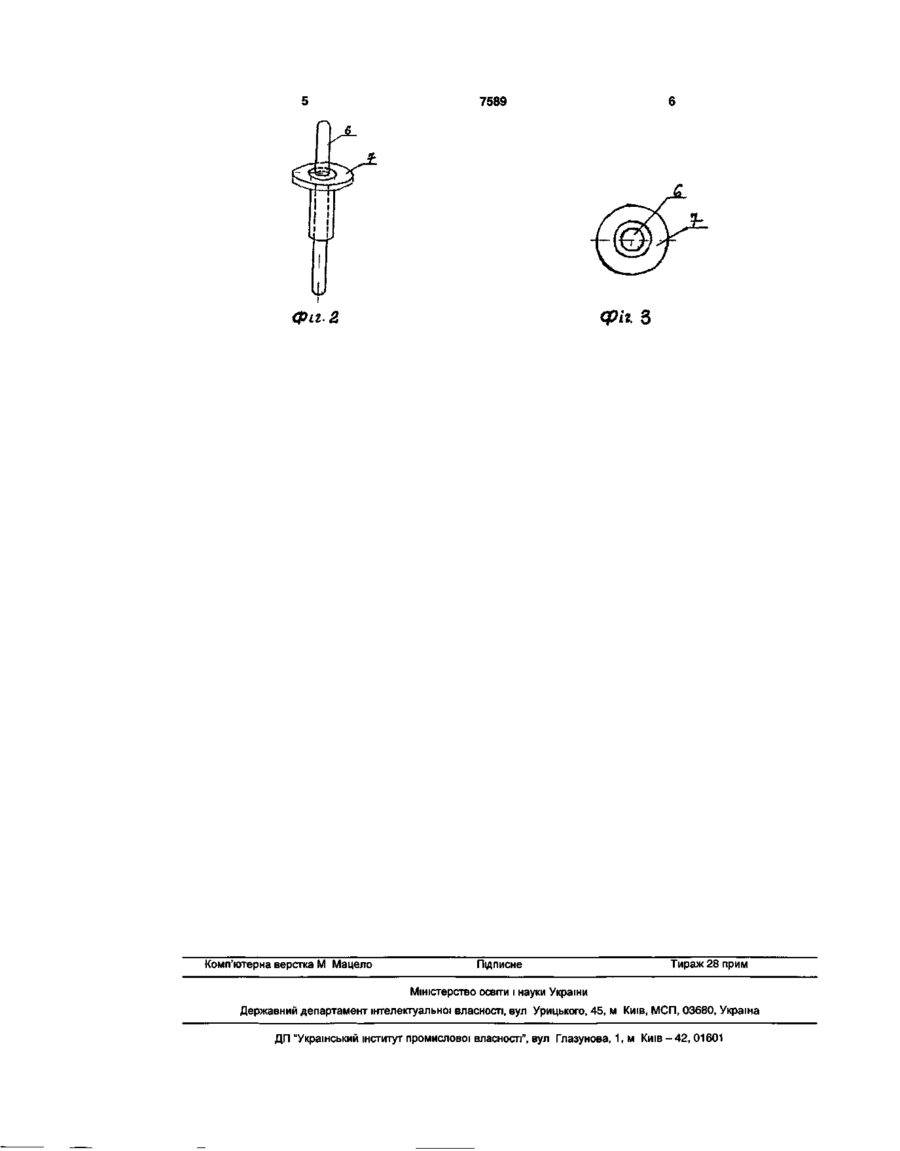

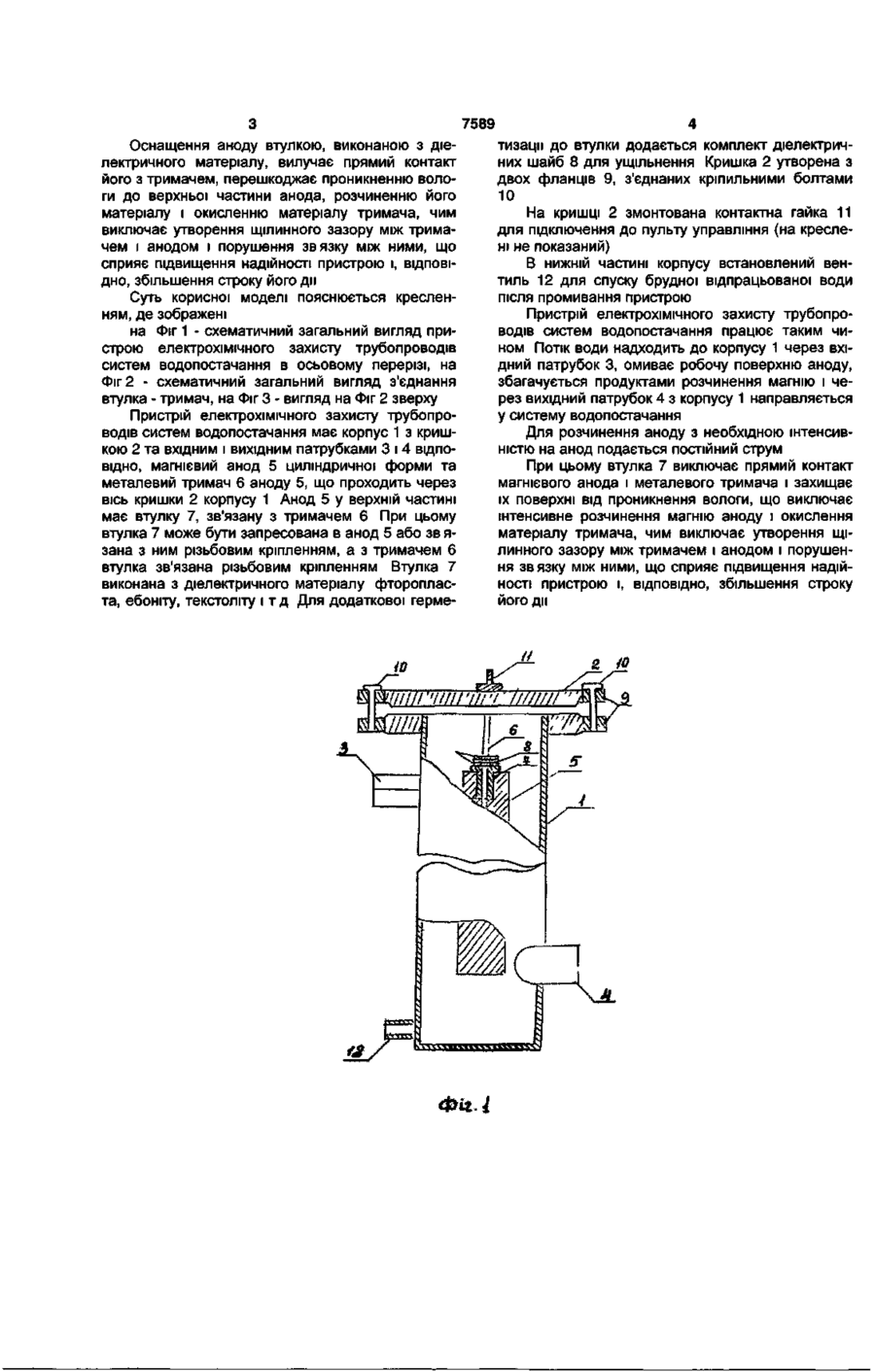

1 Пристрій електрохімічного захисту трубопроводів систем водопостачання, який має корпус з кришкою та вхідним та вихідним патрубками, магнієвий анод циліндричної форми, розташований в корпусі, та металевий тримач анода, що проходить через вісь кришки корпусу, який відрізняється тим, що анод у верхній частині має втулку, виконану з діелектричного матеріалу, в яку вмонтований тримач 2 Пристрій за п 1, який відрізняється тим, що втулка запресована в анод 3 Пристрій за п 1 , який відрізняється тим, що втулка зв'язана з анодом різьбовим кріпленням 4 Пристрій за будь-яким з пп 2, 3, який відрізняється тим, що втулка зв'язана з тримачем різьбовим кріпленням Корисна модель відноситься до електрохімічного захисту внутрішньої поверхні труб від корозії і може бути використана у системах водо- та теплопостачання для житлових і промислових об'єктів На корозію внутрішньої поверхні труб впливають кілька факторів, проте найбільш значним є корозійна активність води, яка залежить від концентрації агресивних компонентів, присутніх у воді вільної вугільної кислоти, розчиненого кисню, сульфат- і хлор- аніонів Частіше за всіх для захисту внутрішньої поверхні систем трубопроводів використовують пристрої з розчиненими анодами Іони розчиненого анода, наприклад магнієвого, які створюються в результаті електролізу в потоці води, зєднуючись з вільною вугільною кислотою та киснем, який є у воді, створюють бікарбонати, а також ПОДВІЙНІ СОЛІ, що осідають на внутрішній поверхні труб у вигляді дрібнодисперсної захисної плівки Відомий пристрій електрохімічного захисту "Екран", який запобігає корозію внутрішньої поверхні трубопроводів у системі водопостачання [Информационный листок №87-189, «Устройство электрохимической защиты «Экран», Киев, УкрНИИНТИ, 1987г] Пристрій має корпус з кришкою та вхідним і вихідним патрубками, магнієвий анод циліндричної форми, розташований в корпусі, та металевий тримач аноду, що проходить через вісь кришки корпусу Розчинення електрода здійснюється по всій його поверхні і його інтенсивність залежить від величини сили (ЩІЛЬНОСТІ) струму, яке подається через пульт керування (0,1-0,ЗА), яка, в свою чергу, залежить від циклограми витрати води, тобто часу доби Для герметизації пристрій оснащений ущільненням тримача в МІСЦІ проходження його через кришку корпусу Проте цього не досить і вода просочується до аноду, що призводить до інтенсивного розчинення магнію, окисленню матеріалу тримача, його руйнуванню і ВІДПОВІДНО створенню зазору між анодом і тримачем і подальшого відділення анода від тримача Задачею корисної моделі є удосконалення пристрою електрохімічного захисту трубопроводів систем водопостачання, в якому шляхом зміни зв'язків МІЖ анодом і тримачем перешкоджають проникненню вологи до внутрішньої поверхні аноду і відповідної поверхні тримача, чим досягають підвищення надійності пристрою і ВІДПОВІДНО, збільшення строку його дії Поставлена задача вирішується тим, що у пристрої електрохімічного захисту трубопроводів систем водопостачання, який має корпус з кришкою та вхідним вихідним патрубками, магнієвий анод циліндричної форми, розташований в корпусі, та металевий тримач аноду, що проходить через вісь кришки корпусу, згідно корисно моделі, анод у верхній частині має втулку, виконану з діелектричного матеріалу, в яку вмонтований тримач При цьому втулка може бути запресована в анод або зв'язана з анодом різьбовим кріпленням, а з тримачем втулка зв'язана різьбовим кріпленням О) 00 ю О) 7589 Оснащення аноду втулкою, виконаною з діелектричного матеріалу, вилучає прямий контакт його з тримачем, перешкоджає проникненню вологи до верхньої частини анода, розчиненню його матеріалу і окисленню матеріалу тримача, чим виключає утворення щілинного зазору між тримачем і анодом і порушення звязку між ними, що сприяє підвищення надійності пристрою і, ВІДПОВІДНО, збільшення строку його ди Суть корисної моделі пояснюється кресленням, де зображені на Фіг 1 - схематичний загальний вигляд пристрою електрохімічного захисту трубопроводів систем водопостачання в осьовому перерізі, на Фіг 2 - схематичний загальний вигляд з'єднання втулка - тримач, на Фіг 3 - вигляд на Фіг 2 зверху Пристрій електрохімічного захисту трубопроводів систем водопостачання має корпус і з кришкою 2 та вхідним і вихідним патрубками 3 і 4 ВІДПОВІДНО, магнієвий анод 5 циліндричної форми та металевий тримач 6 аноду 5, що проходить через вісь кришки 2 корпусу 1 Анод 5 у верхній частині має втулку 7, зв'язану з тримачем 6 При цьому втулка 7 може бути запресована в анод 5 або зв язана з ним різьбовим кріпленням, а з тримачем 6 втулка зв'язана різьбовим кріпленням Втулка 7 виконана з діелектричного матеріалу фторопласта, ебоніту, текстоліту і т д Для додаткової герме тизації до втулки додається комплект діелектричних шайб 8 для ущільнення Кришка 2 утворена з двох фланців 9, з'єднаних кріпильними болтами 10 На кришці 2 змонтована контактна гайка 11 для підключення до пульту управління (на креслені не показаний) В нижній частині корпусу встановлений вентиль 12 для спуску брудної відпрацьованої води після промивання пристрою Пристрій електрохімічного захисту трубопроводів систем водопостачання працює таким чином Потік ВОДИ надходить до корпусу 1 через вхідний патрубок 3, омиває робочу поверхню аноду, збагачується продуктами розчинення магнію і через вихідний патрубок 4 з корпусу 1 направляється у систему водопостачання Для розчинення аноду з необхідною інтенсивністю на анод подається постійний струм При цьому втулка 7 виключає прямий контакт магнієвого анода і металевого тримача і захищає їх поверхні від проникнення вологи, що виключає інтенсивне розчинення магнію аноду і окислення матеріалу тримача, чим виключає утворення щілинного зазору між тримачем і анодом і порушення звязку між ними, що сприяє підвищення надійності пристрою і, ВІДПОВІДНО, збільшення строку його ди г /о to фіг. і 7589 фіг. З Комп'ютерна верстка М Мацело Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
