Пристрій захисту електричних мереж військового призначення від дії блукаючих струмів електромагнітного походження

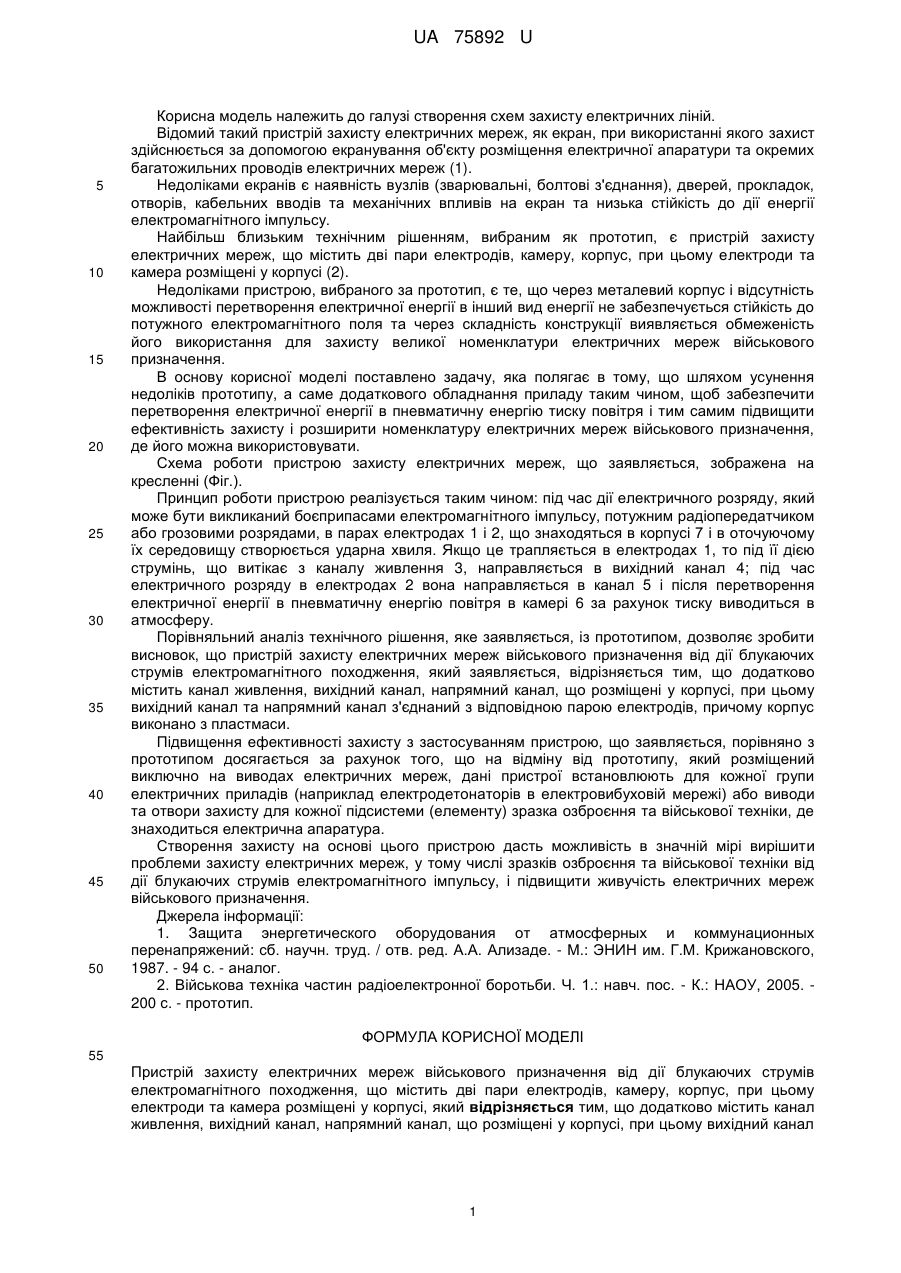

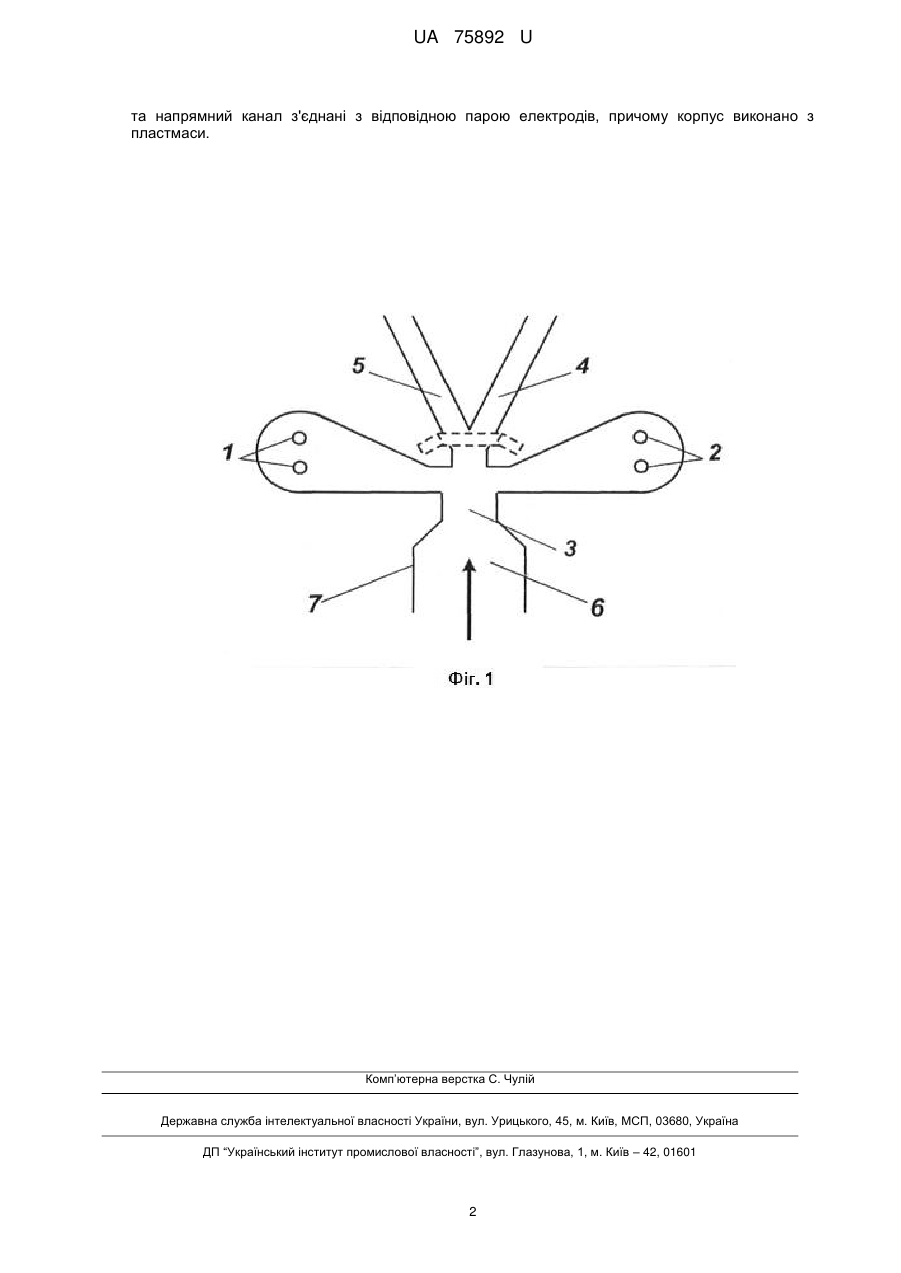

Реферат: UA 75892 U UA 75892 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі створення схем захисту електричних ліній. Відомий такий пристрій захисту електричних мереж, як екран, при використанні якого захист здійснюється за допомогою екранування об'єкту розміщення електричної апаратури та окремих багатожильних проводів електричних мереж (1). Недоліками екранів є наявність вузлів (зварювальні, болтові з'єднання), дверей, прокладок, отворів, кабельних вводів та механічних впливів на екран та низька стійкість до дії енергії електромагнітного імпульсу. Найбільш близьким технічним рішенням, вибраним як прототип, є пристрій захисту електричних мереж, що містить дві пари електродів, камеру, корпус, при цьому електроди та камера розміщені у корпусі (2). Недоліками пристрою, вибраного за прототип, є те, що через металевий корпус і відсутність можливості перетворення електричної енергії в інший вид енергії не забезпечується стійкість до потужного електромагнітного поля та через складність конструкції виявляється обмеженість його використання для захисту великої номенклатури електричних мереж військового призначення. В основу корисної моделі поставлено задачу, яка полягає в тому, що шляхом усунення недоліків прототипу, а саме додаткового обладнання приладу таким чином, щоб забезпечити перетворення електричної енергії в пневматичну енергію тиску повітря і тим самим підвищити ефективність захисту і розширити номенклатуру електричних мереж військового призначення, де його можна використовувати. Схема роботи пристрою захисту електричних мереж, що заявляється, зображена на кресленні (Фіг.). Принцип роботи пристрою реалізується таким чином: під час дії електричного розряду, який може бути викликаний боєприпасами електромагнітного імпульсу, потужним радіопередатчиком або грозовими розрядами, в парах електродах 1 і 2, що знаходяться в корпусі 7 і в оточуючому їх середовищу створюється ударна хвиля. Якщо це трапляється в електродах 1, то під її дією струмінь, що витікає з каналу живлення 3, направляється в вихідний канал 4; під час електричного розряду в електродах 2 вона направляється в канал 5 і після перетворення електричної енергії в пневматичну енергію повітря в камері 6 за рахунок тиску виводиться в атмосферу. Порівняльний аналіз технічного рішення, яке заявляється, із прототипом, дозволяє зробити висновок, що пристрій захисту електричних мереж військового призначення від дії блукаючих струмів електромагнітного походження, який заявляється, відрізняється тим, що додатково містить канал живлення, вихідний канал, напрямний канал, що розміщені у корпусі, при цьому вихідний канал та напрямний канал з'єднаний з відповідною парою електродів, причому корпус виконано з пластмаси. Підвищення ефективності захисту з застосуванням пристрою, що заявляється, порівняно з прототипом досягається за рахунок того, що на відміну від прототипу, який розміщений виключно на виводах електричних мереж, дані пристрої встановлюють для кожної групи електричних приладів (наприклад електродетонаторів в електровибуховій мережі) або виводи та отвори захисту для кожної підсистеми (елементу) зразка озброєння та військової техніки, де знаходиться електрична апаратура. Створення захисту на основі цього пристрою дасть можливість в значній мірі вирішити проблеми захисту електричних мереж, у тому числі зразків озброєння та військової техніки від дії блукаючих струмів електромагнітного імпульсу, і підвищити живучість електричних мереж військового призначення. Джерела інформації: 1. Защита энергетического оборудования от атмосферных и коммунационных перенапряжений: сб. научн. труд. / отв. ред. А.А. Ализаде. - М.: ЭНИН им. Г.М. Крижановского, 1987. - 94 с. - аналог. 2. Військова техніка частин радіоелектронної боротьби. Ч. 1.: навч. пос. - К.: НАОУ, 2005. 200 с. - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пристрій захисту електричних мереж військового призначення від дії блукаючих струмів електромагнітного походження, що містить дві пари електродів, камеру, корпус, при цьому електроди та камера розміщені у корпусі, який відрізняється тим, що додатково містить канал живлення, вихідний канал, напрямний канал, що розміщені у корпусі, при цьому вихідний канал 1 UA 75892 U та напрямний канал з'єднані з відповідною парою електродів, причому корпус виконано з пластмаси. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
