Формула / Реферат

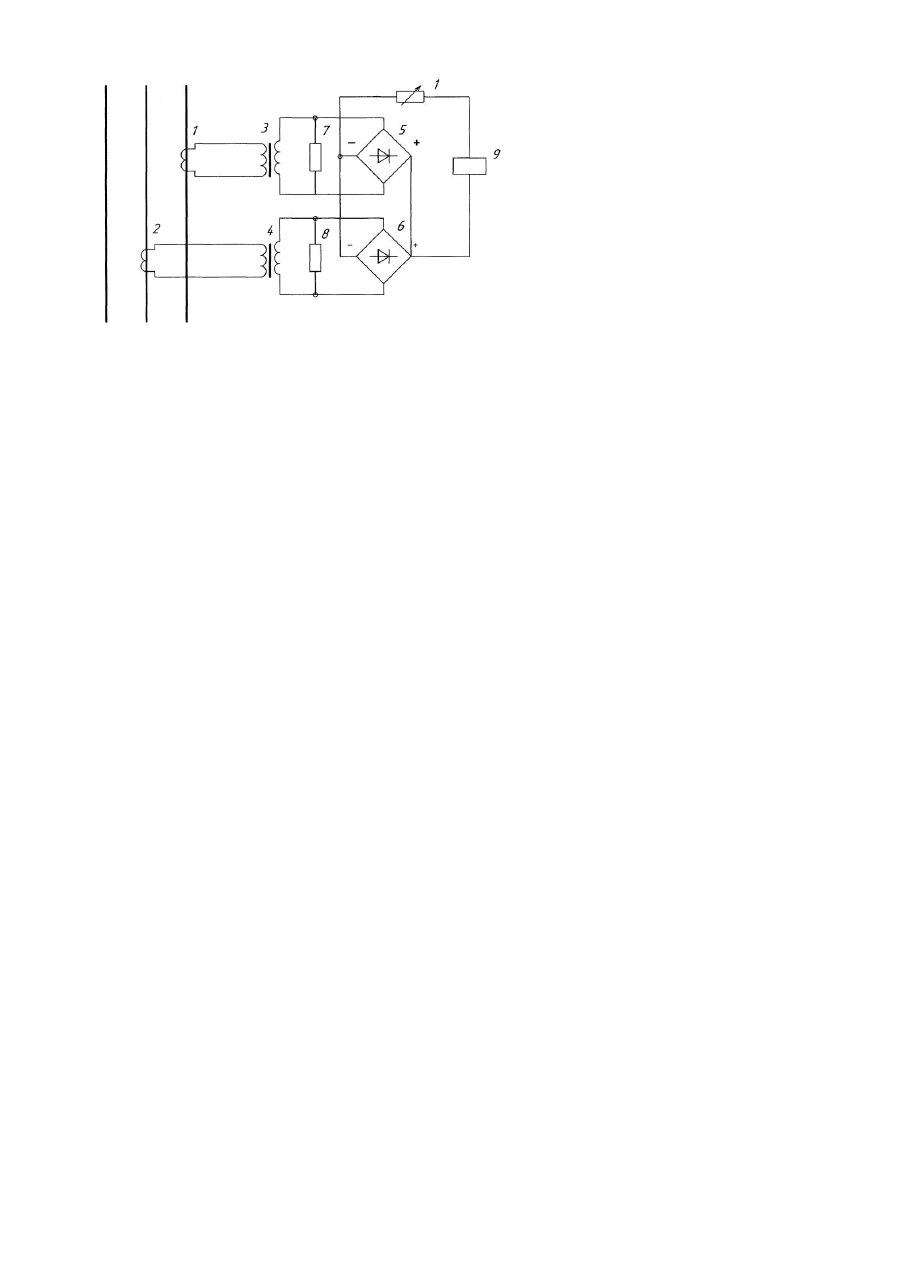

Пристрій для захисту електричних мереж від струмів короткого замикання, що містить два трансформатори струму, первинні обмотки яких включені в два силові ланцюги, два випрямні мости, кожний з яких зашунтований своїм резистором, регулюючий резистор і електромагнітне реле, який відрізняється тим, що в нього додатково введено два трансформатори струму, первинні обмотки яких підключені до вторинних обмоток зазначених трансформаторів струму, а вторинні обмотки підключені до клем змінного струму випрямних мостів, виводи постійної напруги яких з'єднані між собою зустрічно і через регулюючий резистор - з обмоткою електромагнітного реле.

Текст

Корисна модель відноситься до електротехніки і може бути використана при створенні пристроїв захисту електричних мереж від струмів короткого замикання. Відомий пристрій захисту електричних мереж від струмів короткого замикання, що містить трансформатори струму напругою 6кВ, котушки прямої дії з можливістю переключення відводів, і шунтувальні резистори, що включаються паралельно вищезгаданим котушкам на час пуску електродвигуна [1]. Однак, у зазначеному пристрої захисту електричних мереж від струмів короткого замикання на період пуску електродвигуна захист загрубляється і з появою аварійної ситуації на захищеній ділянці мережі можливе не відключення аварії. Крім того, контакти шунтувального реле комутують великі струми, підгоряють і часто ви ходять з ладу, через що виникають простої технологічного процесу, а також потрібна часта ревізія і регулювання пристроїв захисту. Відомо також пристрій захисту від стр умів короткого замикання, що співпадає з пропонованою корисною моделлю за більшістю основних ознак і обраний як прототип, що містить два трансформатори струму, первинні обмотки яких включені в два силові ланцюги, два випрямних мости, кожний з яких зашунтований своїм резистором, регулюючий резистор і електромагнітне реле [2]. Однак, зазначений пристрій захисту електричних мереж від струмів короткого замикання несумісний з трансформаторами струму на 6кВ, які вимагають каліброваного навантаження опором і передають без зміни всі перехідні процеси, що протікають у мережі, а також складність вибору параметрів роботи. Крім того, наявність двох додаткових резисторів, перемикачів і регулювальних резисторів ускладнює конструкцію і знижує надійність роботи пристрою. Перевагою таких пристроїв є те, що вони чітко контролюють струм у всьому діапазоні мережі при пуску різних електродвигунів і не реагують на перехідні кидки струму в перший момент пуску електродвигуна. Задачею пропонованої корисної моделі є спрощення конструкції, підвищення надійності і безпеки роботи пристрою захисту електричних мереж від струмів короткого замикання. Для цього у відомому пристрої захисту електричних мереж від струмів короткого замикання, що містить два трансформатори струму, первинні обмотки яких включені в два силові ланцюги, два випрямні мости, кожний з яких зашун тований своїм резистором, регулюючий резистор і електромагнітне реле, пропонується додатково ввести два трансформатори струму, первинні обмотки яких підключити до вторинних обмоток зазначених трансформаторів струму, а вторинні обмотки підключити до клем перемінного струму вищезгаданих випрямних мостів, виводи постійної напруги яких з'єднати між собою зустрічно і через регулюючий резистор з обмоткою електромагнітного реле. Запропоновані відмітні ознаки дозволяють підвищити надійність і безпеку пристрою за рахунок спрощення конструкції вихідних елементів і вибору параметрів, що погоджують роботу високовольтних трансформаторів струму з низьковольтними пристроями. Корисна модель пояснюється кресленням, на якому дана принципова схема пристрою. Пристрій містить два трансформатори струму 1, 2, вторинні обмотки яких з'єднані з первинними обмотками проміжних трансформаторів струму 3, 4. Вторинні обмотки трансформаторів струму 3 і 4 підключені до клем перемінного струму випрямних мостів 5 і 6, що зашунтовані резисторами 7 і 8 відповідно. Зазначені мости між собою включені зустрічно за схемою максиселекторів, до виходу підключене електромагнітне реле 9 через регулюючий резистор 10. Пристрій працює в такий спосіб. При проходженні струму по силових проводах мережі трансформатори струму 1, 2 передають струм на первинні обмотки трансформаторів струму 3, 4, навантажених мостами, що випрямляють, 5 і 6 і резисторами 7 і 8. Напруга на резисторах 7, 8 і на ви ході мостів, що випрямляють, 5, 6 пропорційна струмам у первинних обмотках трансформаторів струму 1, 2. При протіканні робочих струмів реле 9 не спрацьовує і не дає команду на відключення силового комутаційного апарата (на кресленні не показане). При протіканні аварійних струмів, зв'язаних з короткими замиканнями в мережі, величина перевищує граничні значення і на виході одного (чи двох) з мостів, що випрямляють, 5, 6 з'являється напруга величиною, що приводить до спрацьовування реле 9. Вибір порогів спрацьовування реле 9 здійснюється за допомогою регулюючого резистора 10, шкала якого відкалібрована у відносних одиницях. Завдяки застосуванню максиселекторної схеми включення мостів, що випрямляють, 5, 6 поріг спрацьовування пристрою захисту буде стабільним незалежно від замикань у будь-яких фазах мережі. На відміну від відомих пристроїв, у пропонованому пристрої в кожній фазі поєднується два трансформатори струму, сумарна вихідна характеристика яких чітко відрізняє режим короткого замикання в мережі (аварійний режим) від пускових режимів електродвигуна. Крім того, два трансформатори струму працюють на одно електромагнітне реле, поріг роботи якого регулюється одним резистором. Це значно спрощує і полегшує розрахунки і вибір робочих параметрів пристрою максимального струмового захисту, підвищує надійність і точність роботи. Джерела інформації 1. Комірка високовольтна вибухобезпечна РВД-6. Інструкція з монтажу й експлуатації. 2. Риман Я.С. Защита шахтных участковых сетей от токов короткого замыкания., Москва, «Недра», 1985г., стр.49, рис.31 (прототип).

Дивитися

Додаткова інформація

Назва патенту англійською

Device for protecting mains against short-circuit currents

Автори англійською

Varenyk Yevhen Oleksandrovych, Dziuban Vitalii Serafimovych, Savytskyi Volodymyr Mykolaiovych, Briukhanov Oleksandr Mykhailovych, Mnukhin Anatolii Hryhorovych

Назва патенту російською

Устройство для защиты электрической сети от токов короткого замыкания

Автори російською

Вареник Евгений Александрович, Дзюбан Виталий Серафимович, Савицкий Владимир Николаевич, Брюханов Александр Михайлович, Мнухин Анатолий Григорьевич

МПК / Мітки

МПК: H02H 7/26

Мітки: мереж, струмів, електричних, захисту, короткого, пристрій, замикання
