Спосіб виготовлення декоративної багатошарової панелі

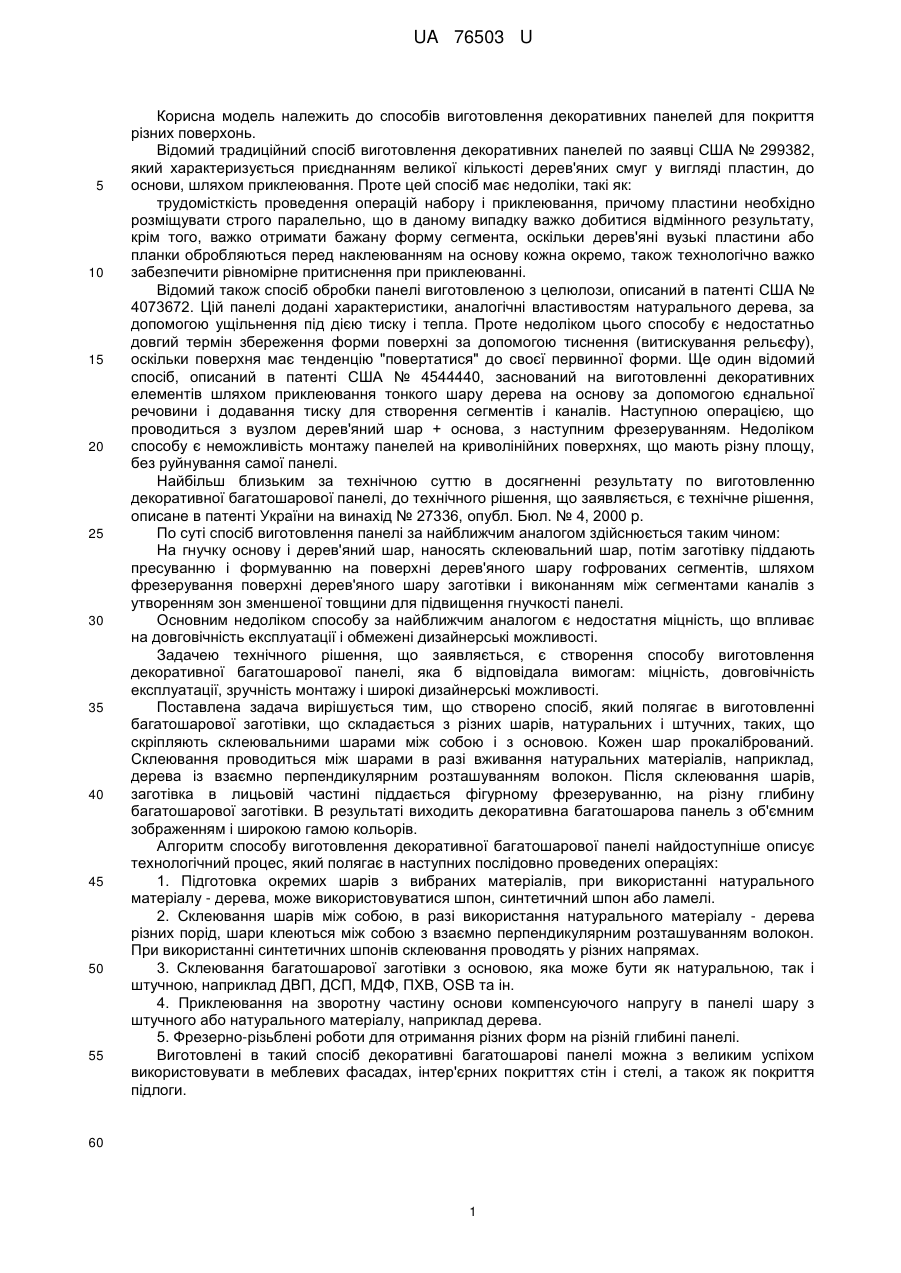

Реферат: Спосіб виготовлення декоративної багатошарової панелі включає нанесення клеючого шару на підготовлену основу та приклеювання декоративного шару. З однієї сторони основи клеять компенсуючий шар, а з іншої - декоративні шари, яких може бути декілька, з подальшою механічною обробкою. UA 76503 U (12) UA 76503 U UA 76503 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до способів виготовлення декоративних панелей для покриття різних поверхонь. Відомий традиційний спосіб виготовлення декоративних панелей по заявці США № 299382, який характеризується приєднанням великої кількості дерев'яних смуг у вигляді пластин, до основи, шляхом приклеювання. Проте цей спосіб має недоліки, такі як: трудомісткість проведення операцій набору і приклеювання, причому пластини необхідно розміщувати строго паралельно, що в даному випадку важко добитися відмінного результату, крім того, важко отримати бажану форму сегмента, оскільки дерев'яні вузькі пластини або планки обробляються перед наклеюванням на основу кожна окремо, також технологічно важко забезпечити рівномірне притиснення при приклеюванні. Відомий також спосіб обробки панелі виготовленою з целюлози, описаний в патенті США № 4073672. Цій панелі додані характеристики, аналогічні властивостям натурального дерева, за допомогою ущільнення під дією тиску і тепла. Проте недоліком цього способу є недостатньо довгий термін збереження форми поверхні за допомогою тиснення (витискування рельєфу), оскільки поверхня має тенденцію "повертатися" до своєї первинної форми. Ще один відомий спосіб, описаний в патенті США № 4544440, заснований на виготовленні декоративних елементів шляхом приклеювання тонкого шару дерева на основу за допомогою єднальної речовини і додавання тиску для створення сегментів і каналів. Наступною операцією, що проводиться з вузлом дерев'яний шар + основа, з наступним фрезеруванням. Недоліком способу є неможливість монтажу панелей на криволінійних поверхнях, що мають різну площу, без руйнування самої панелі. Найбільш близьким за технічною суттю в досягненні результату по виготовленню декоративної багатошарової панелі, до технічного рішення, що заявляється, є технічне рішення, описане в патенті України на винахід № 27336, опубл. Бюл. № 4, 2000 p. По суті спосіб виготовлення панелі за найближчим аналогом здійснюється таким чином: На гнучку основу і дерев'яний шар, наносять склеювальний шар, потім заготівку піддають пресуванню і формуванню на поверхні дерев'яного шару гофрованих сегментів, шляхом фрезерування поверхні дерев'яного шару заготівки і виконанням між сегментами каналів з утворенням зон зменшеної товщини для підвищення гнучкості панелі. Основним недоліком способу за найближчим аналогом є недостатня міцність, що впливає на довговічність експлуатації і обмежені дизайнерські можливості. Задачею технічного рішення, що заявляється, є створення способу виготовлення декоративної багатошарової панелі, яка б відповідала вимогам: міцність, довговічність експлуатації, зручність монтажу і широкі дизайнерські можливості. Поставлена задача вирішується тим, що створено спосіб, який полягає в виготовленні багатошарової заготівки, що складається з різних шарів, натуральних і штучних, таких, що скріпляють склеювальними шарами між собою і з основою. Кожен шар прокалібрований. Склеювання проводиться між шарами в разі вживання натуральних матеріалів, наприклад, дерева із взаємно перпендикулярним розташуванням волокон. Після склеювання шарів, заготівка в лицьовій частині піддається фігурному фрезеруванню, на різну глибину багатошарової заготівки. В результаті виходить декоративна багатошарова панель з об'ємним зображенням і широкою гамою кольорів. Алгоритм способу виготовлення декоративної багатошарової панелі найдоступніше описує технологічний процес, який полягає в наступних послідовно проведених операціях: 1. Підготовка окремих шарів з вибраних матеріалів, при використанні натурального матеріалу - дерева, може використовуватися шпон, синтетичний шпон або ламелі. 2. Склеювання шарів між собою, в разі використання натурального матеріалу - дерева різних порід, шари клеються між собою з взаємно перпендикулярним розташуванням волокон. При використанні синтетичних шпонів склеювання проводять у різних напрямах. 3. Склеювання багатошарової заготівки з основою, яка може бути як натуральною, так і штучною, наприклад ДВП, ДСП, МДФ, ПХВ, OSB та ін. 4. Приклеювання на зворотну частину основи компенсуючого напругу в панелі шару з штучного або натурального матеріалу, наприклад дерева. 5. Фрезерно-різьблені роботи для отримання різних форм на різній глибині панелі. Виготовлені в такий спосіб декоративні багатошарові панелі можна з великим успіхом використовувати в меблевих фасадах, інтер'єрних покриттях стін і стелі, а також як покриття підлоги. 60 1 UA 76503 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб виготовлення декоративної багатошарової панелі, що включає нанесення клеючого шару на підготовлену основу та приклеювання декоративного шару, який відрізняється тим, що з однієї сторони основи клеять компенсуючий шар, а з іншої - декоративні шари, яких може бути декілька, з подальшою механічною обробкою для декорування лицьової сторони панелі. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
