Номер патенту: 114947

Опубліковано: 28.08.2017

Автор: де Лізі Джованні Марія

Є ще 13 сторінок.

Дивитися все сторінки або завантажити PDF файл.

Формула / Реферат

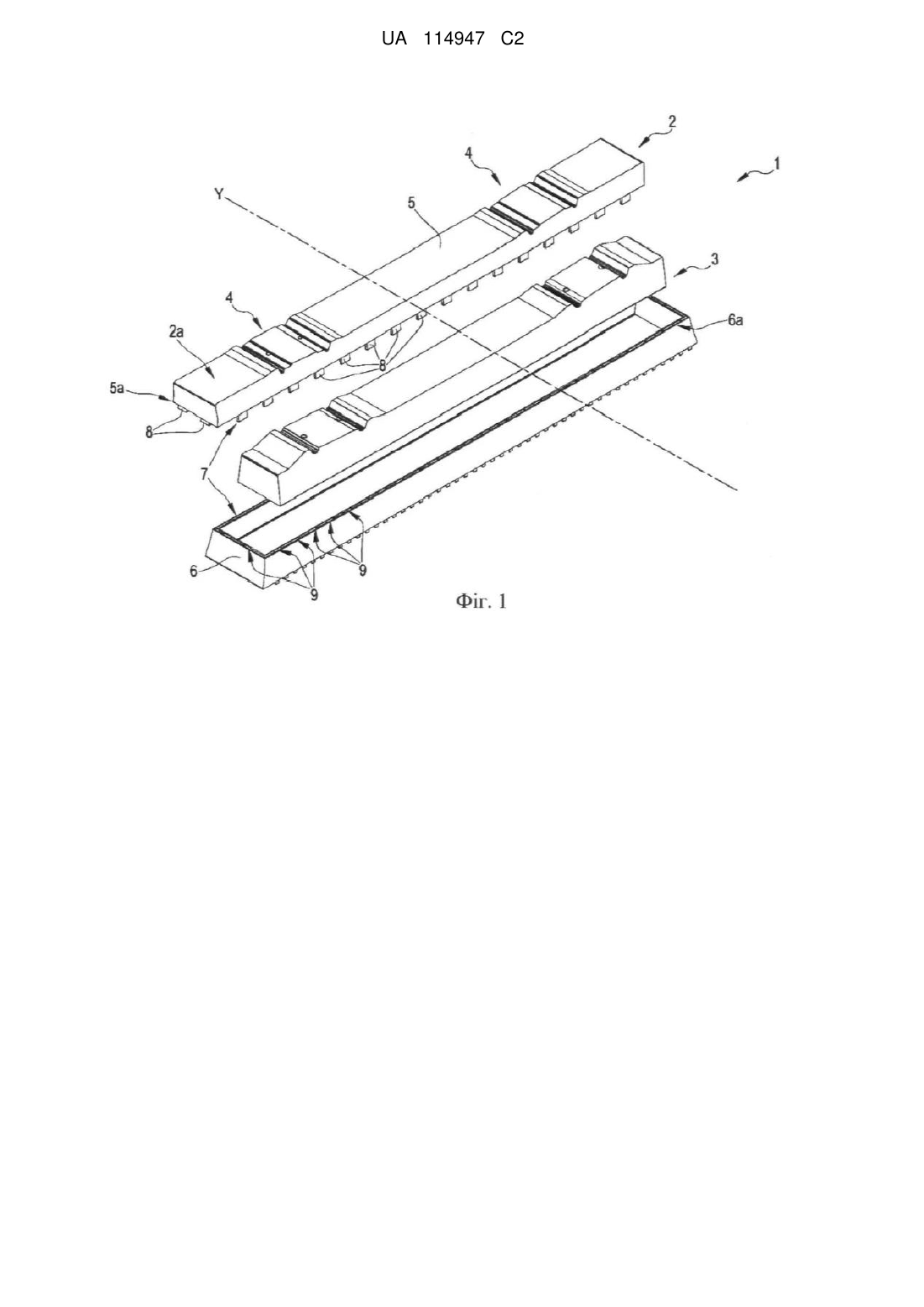

1. Композитна залізнична шпала (1; 50; 100), яка складається із:

зовнішньої оболонки (2; 51; 101), виготовленої з композитного пластикового матеріалу;

формованої конструктивної серцевини (3; 52; 102), виготовленої з матеріалу, що містить щонайменше бетон, який знаходиться всередині вказаної зовнішньої оболонки (2; 51; 510; 101),

яка відрізняється тим, що вказана зовнішня оболонка (2; 51; 510; 101) має на верхній зовнішній стороні (2а; 51а; 101а) дві окремі і протилежні групи канавок (4; 53), придатні для приймання кутових напрямних пластин (G), що належать до попередньо зібраних систем кріплення еластичного типу (64) для з'єднання двох відповідних рейок (R) з вказаною залізничною шпалою (1; 50; 100).

2. Композитна залізнична шпала (1; 50; 100) за п. 1, яка відрізняється тим, що вказані окремі й протилежні групи канавок (4; 53) симетрично розташовуються одна проти іншої відносно поперечної осі симетрії (Y) вказаної зовнішньої оболонки (2; 51; 101).

3. Композитна залізнична шпала (1; 50; 100) за п. 1 або 2, яка відрізняється тим, що вказаний композитний пластиковий матеріал містить перероблений пластик і/або перероблену гуму.

4. Композитна залізнична шпала (1; 50; 100) за п. 3, яка відрізняється тим, що вказана перероблена гума містить фрагменти, зношені волокна, гранули або подібне, що є результатом подрібнення автомобільних шин із закінченим терміном служби (EoLT).

5. Композитна залізнична шпала (50; 100) за будь-яким з попередніх пунктів, яка відрізняється тим, що вказаний матеріал вказаної формованої конструктивної серцевини (52; 102) містить сталь, у формі оконтурених підсилювальних зачіпок (60), закладених у вказаний бетон, і складеного захисного і опорного листа (59), до якого приварюються вказані оконтурені підсилювальні зачіпки (60).

6. Композитна залізнична шпала (50; 100) за будь-яким з попередніх пунктів, яка відрізняється тим, що вказаний матеріал вказаної формованої конструктивної серцевини (52; 102) містить суміш пластикового матеріалу і переробленої гуми, у формі пари композитних формованих блоків (55; 56; 105; 106), закладених у вказаний бетон і з'єднаних один з іншим за допомогою одного або більше стрижнів (57), закладених у вказаний бетон.

7. Композитна залізнична шпала (50; 100) за п. 6, коли він залежний від п. 5, яка відрізняється тим, що кожна з вказаних оконтурених підсилювальних зачіпок (60) має узгоджений щонайменше однією з бічних кромок напрямний зубець (62), який вставляється в канал вертикальної зачіпки (63), виконаний в щонайменше одній з протилежних сторін вказаних композитних формованих блоків (55, 56; 105, 106).

8. Композитна залізнична шпала (50; 100) за будь-яким з попередніх пунктів, яка відрізняється тим, що вона містить металеву підсилювальну пластину (58; 108), міцно з'єднану над вказаною формованою конструктивною серцевиною (52; 101), і розміщується всередині вказаної зовнішньої оболонки (51; 101).

9. Композитна залізнична шпала (50; 100) за п. 8, коли він залежний від п. 5, яка відрізняється тим, що вказана металева підсилювальна пластина (58; 108) має множину наскрізних прорізів (65), придатних для уможливлення протікання вказаного бетону, коли його вливають у вказаний складений захисний і опорний лист (59).

10. Композитна залізнична шпала (50; 100) за будь-яким з попередніх пунктів, яка відрізняється тим, що кожна з бокових сторін вказаної зовнішньої оболонки (51; 510; 101) має "S"-подібну форму (51') і нижня сторона (51b; 510b; 101b) вказаної зовнішньої оболонки має сіткову конструкцію (51"), придатну для збільшення і покращення сил взаємодії між баластом і вказаною залізничною шпалою (50; 100), таким чином сприяючи збільшенню стійкості до бічного зсуву колій під час проходження потягу.

11. Композитна залізнична шпала (1; 50; 100) за будь-яким з попередніх пунктів, яка відрізняється тим, що вказана зовнішня оболонка (2; 51; 101) є зібраним корпусом, що складається з верхньої частини (5; 70) і нижньої частини (6; 71), з'єднаних разом за допомогою з'єднувальної системи (7; 72) і високоміцного клею.

12. Композитна залізнична шпала (50) за будь-яким з попередніх пунктів, яка відрізняється тим, що вказана зовнішня оболонка (510) є цільним корпусом, придатним для забезпечення однорідного покриття без швів.

13. Композитна залізнична шпала (1; 50; 100) за п. 11, яка відрізняється тим, що вона містить систему п'єзоелектричного типу (103), яка з'єднана з вказаною формованою конструктивною серцевиною (102) і прямо контактує із внутрішньою поверхнею, відразу під вказаною рейкою, вказаної зовнішньої оболонки (101), придатної для активації тиском, що спричиняє на вказану композитну залізничну шпалу (1; 50; 100) проходження потягу по колії, для вироблення електричної енергії і передавання її через кабельну електропроводку (111) до зовнішнього акумулятора, що робить її наявною у мережі.

14. Композитна залізнична шпала (1; 50; 100) за п. 13, коли п. 11 залежний від п. 6, яка відрізняється тим, що вказана п'єзоелектрична система (103) містить електричний контакт (110), який розташований у порожнині (107), виконаній щонайменше на верхній стороні (105а; 106а) щонайменше одного з вказаних композитних формованих блоків (55, 56; 105, 106).

15. Композитна залізнична шпала (1; 50) за будь-яким з попередніх пунктів, яка відрізняється тим, що містить систему передавання даних із супутника (115), з'єднану з вказаною зовнішньою оболонкою (2; 51; 101) і придатною для активації тиском, що спричиняє на вказану композитну шпалу (1; 50; 100) проходження потягу по колії і передає в реальному часі щонайменше наступні дані: швидкість потягу, довжина потягу, кількість вагонів, стан колії, відстань між двома потягами, що їдуть один за іншим, і відстань між двома потягами, що їдуть у протилежних напрямках.

16. Композитна залізнична шпала (1; 50; 100) за п. 15, яка відрізняється тим, що вказана система передавання даних із супутника (115) інтегрована в пластину під рейкою (114), яка розміщується в блоці (113), виконаному на верхній поверхні (2а; 51а; 101а) вказаної зовнішньої оболонки (2; 51; 101), і з'єднана із зовнішнім сигнальним повторювачем через кабельну електропроводку.

17. Колія залізничного шляху, яка складається із:

пари рейок (R), паралельних і рознесених одна від іншої на попередньо встановлену ширину колії;

множини композитних залізничних шпал (1; 50; 100),

розташованих щонайменше переважно між вказаних рейок, одна за іншою і рознесених одна від іншої у такій спосіб, щоби можна було визначати лінійні напрямки, паралельно одна до іншої і під кутом до напрямку, що визначається вказаними рейками, і придатні для розміщення зверху поруч з основою, кожна з вказаних композитних залізничних шпал (1; 50; 100) складається із:

зовнішньої оболонки (2; 51; 101), виготовленої з композитного пластикового матеріалу;

формованої конструктивної серцевини (3; 52; 102), виготовленої з матеріалу, що містить щонайменше бетон, який знаходиться всередині вказаної зовнішньої оболонки (2; 51; 101);

попередньо зібраних систем кріплення еластичного типу (64), які з'єднують кожну з вказаних рейок з вказаною залізничною шпалою (1; 50; 100), яка відрізняється тим, що вказана зовнішня оболонка (2; 51; 101) має на верхній зовнішній стороні (2а; 51а; 101а) дві окремі й протилежні групи канавок (4; 53), які приймають кутові напрямні пластини (G) вказаних попередньо зібраних систем кріплення еластичного типу (64).

Текст

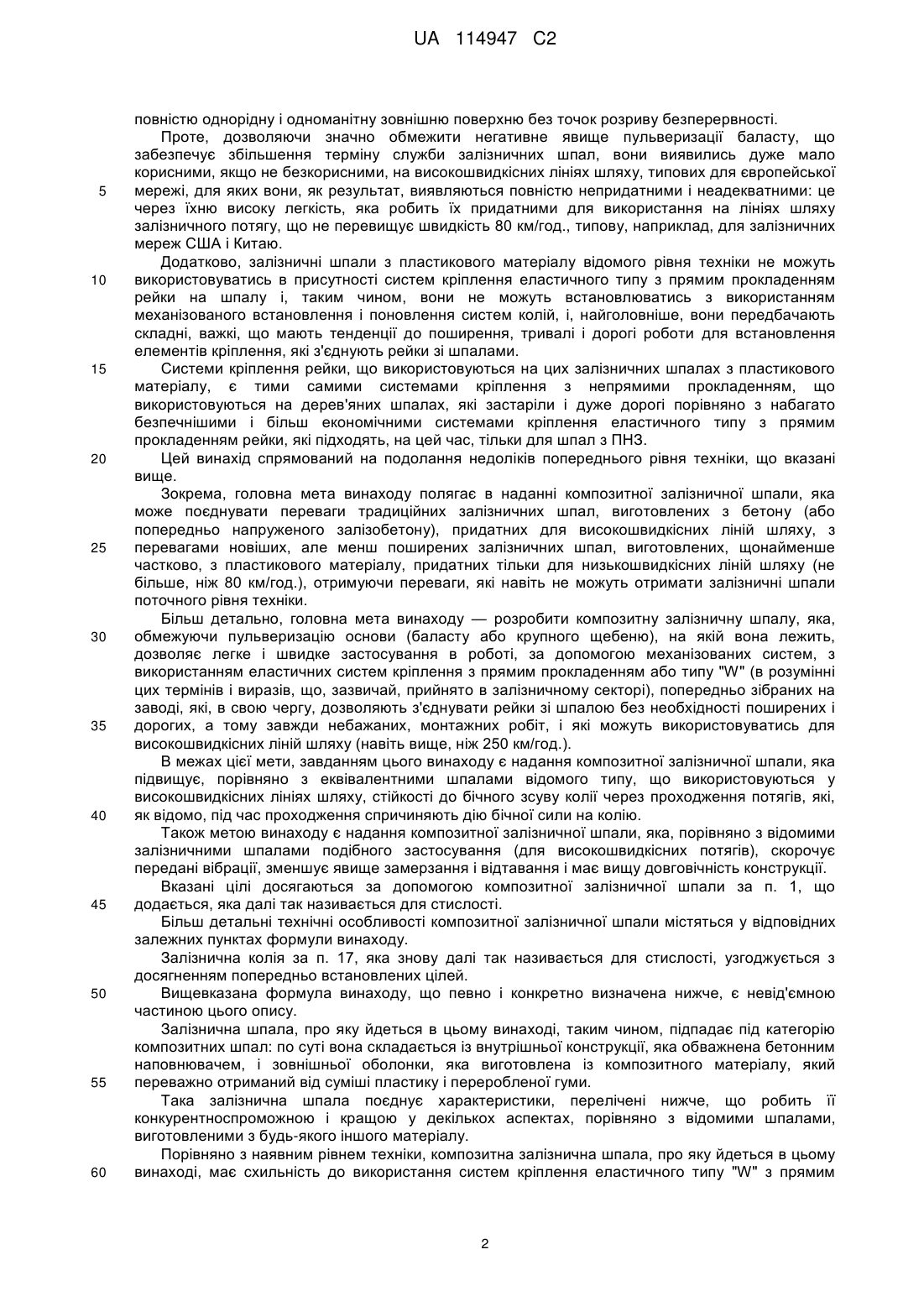

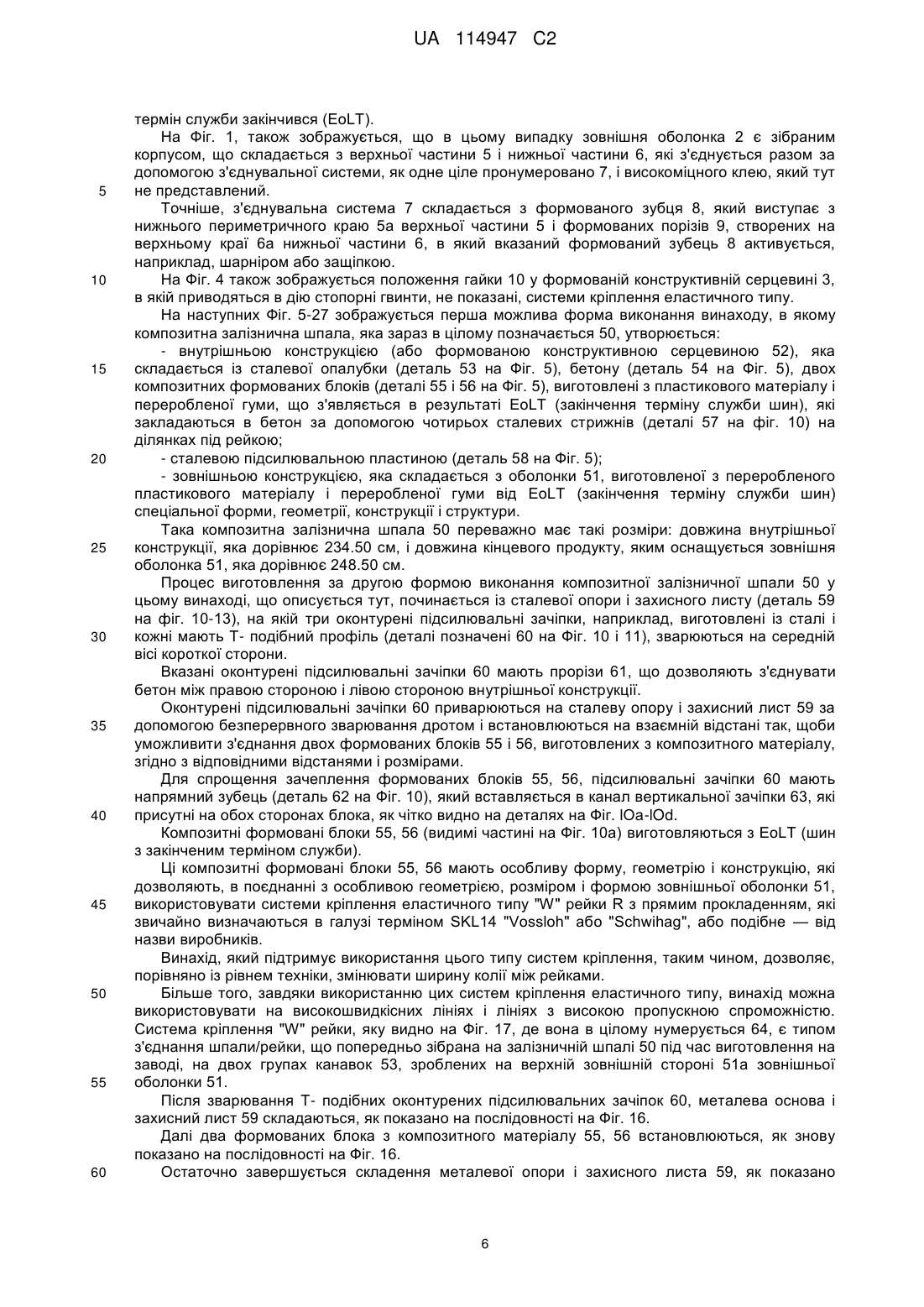

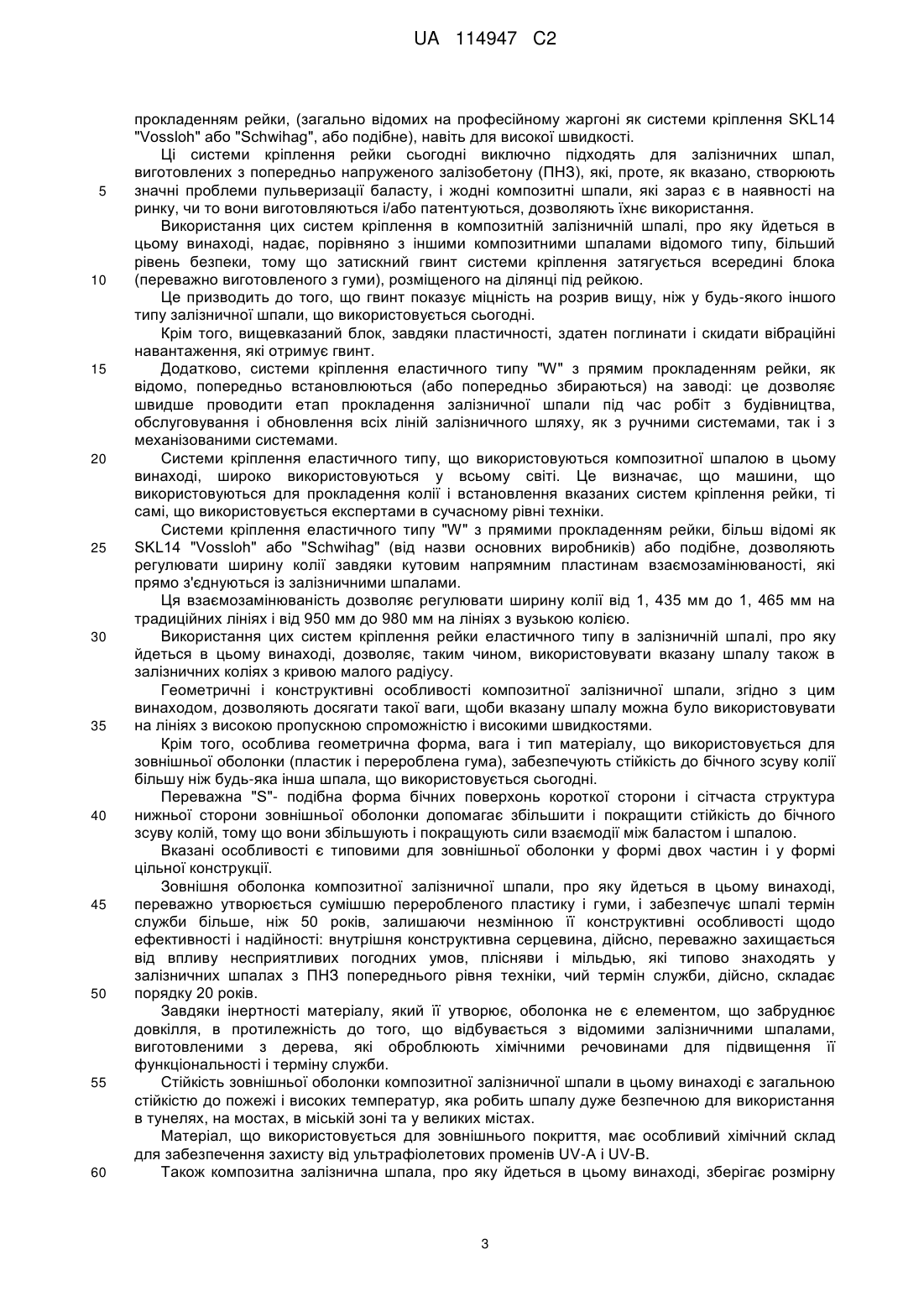

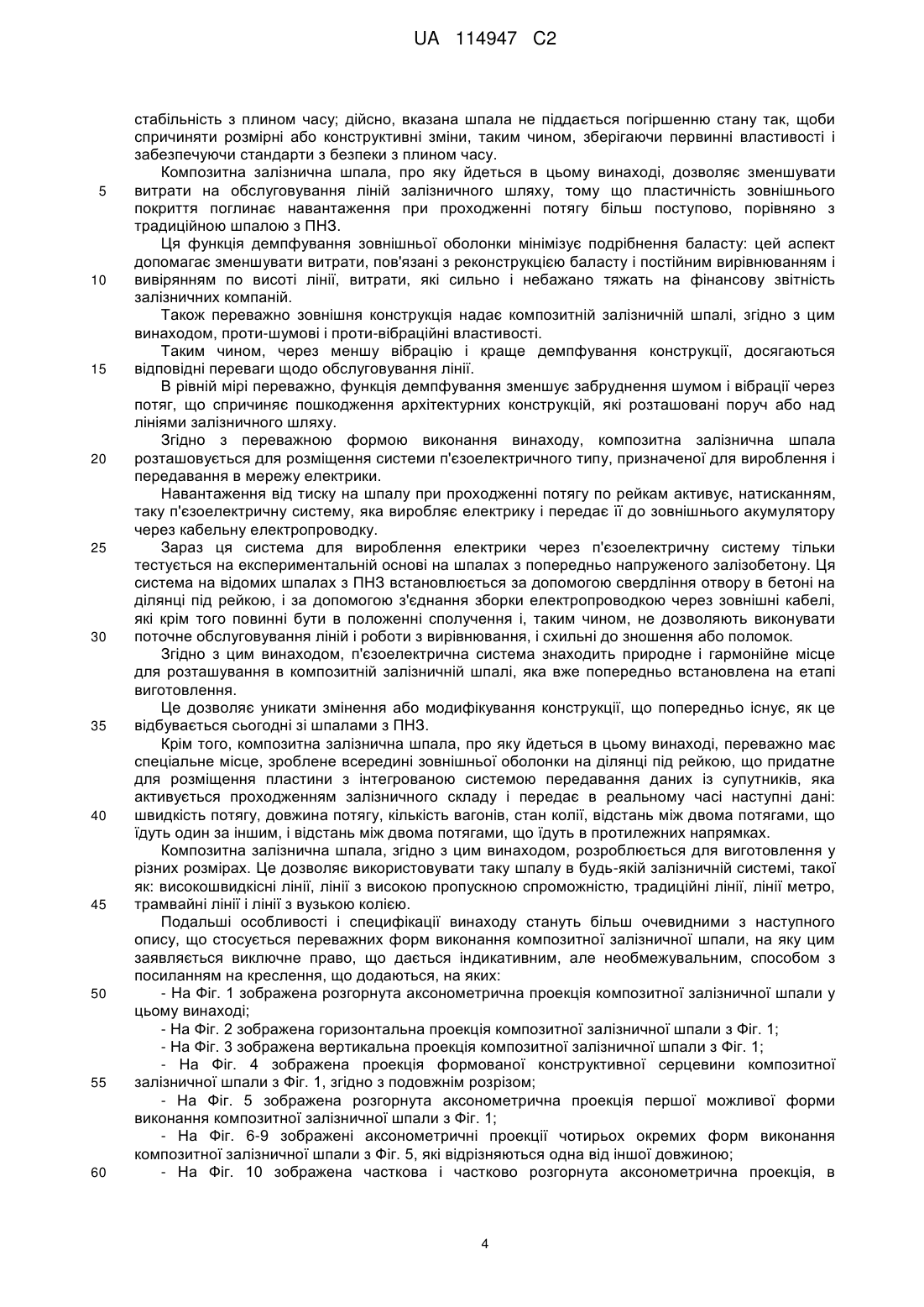

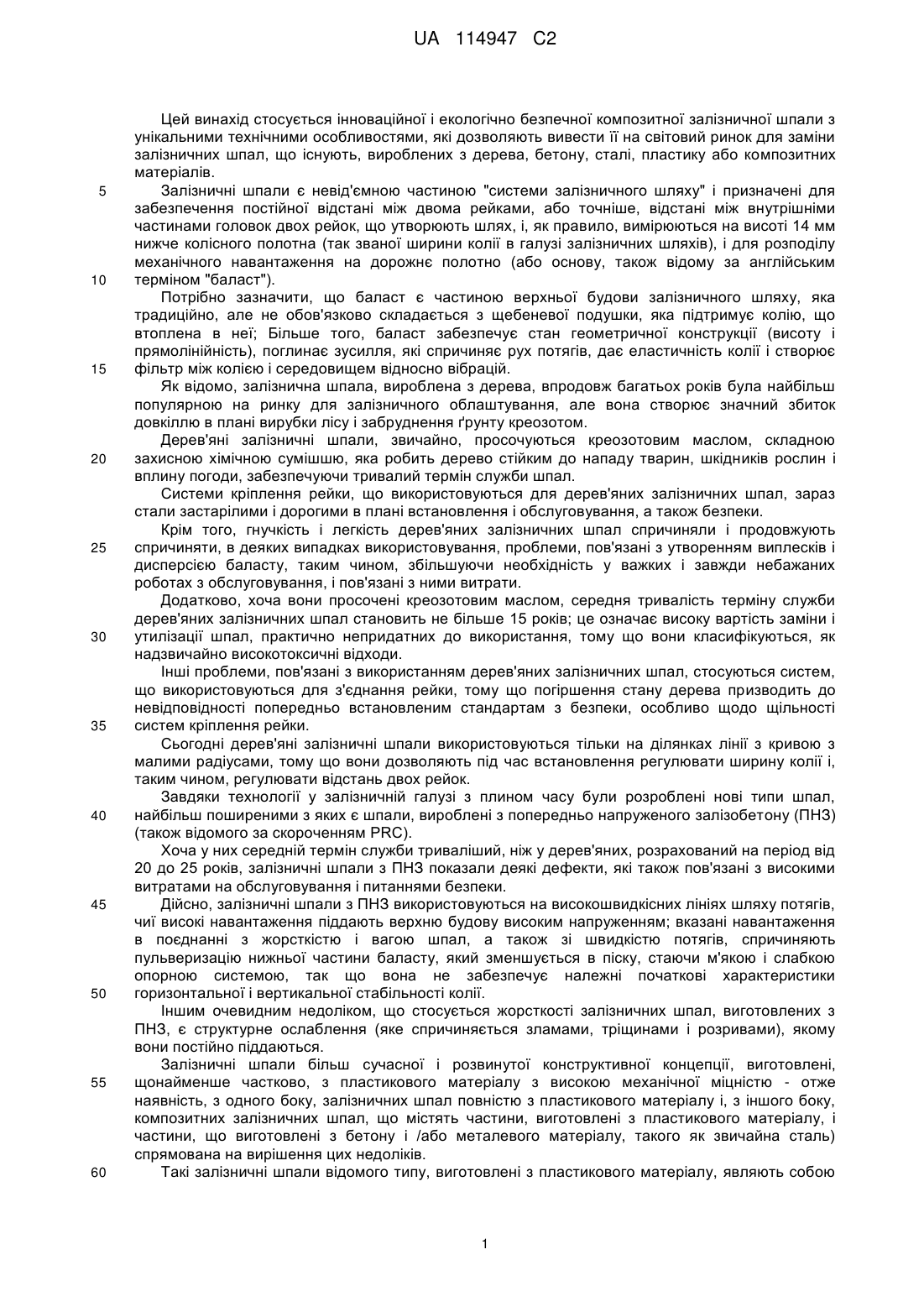

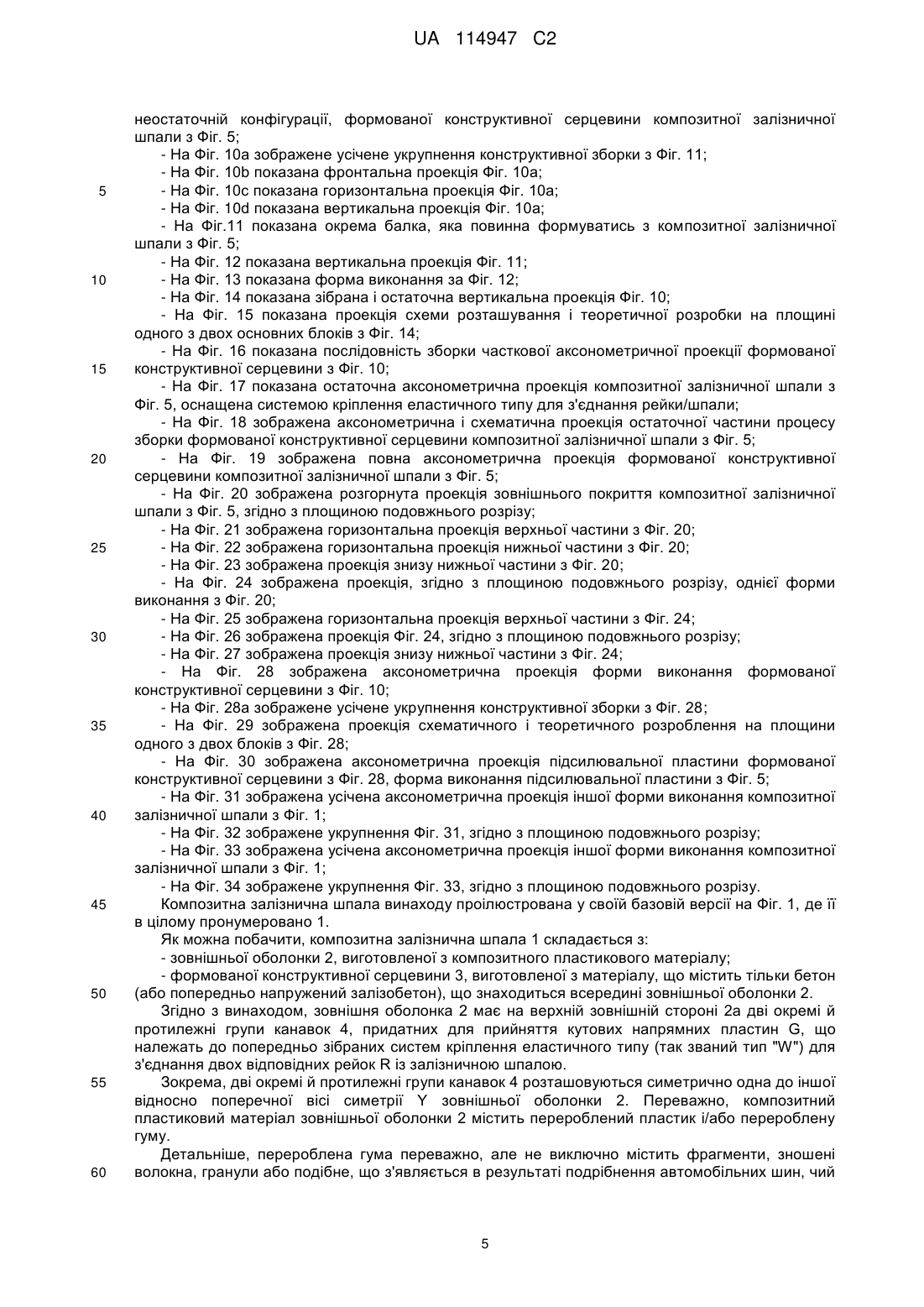

, закладених у вказаний бетон. 7. Композитна залізнична шпала (50; 100) за п. 6, коли він залежний від п. 5, яка відрізняється тим, що кожна з вказаних оконтурених підсилювальних зачіпок (60) має узгоджений щонайменше однією з бічних кромок напрямний зубець (62), який вставляється в канал вертикальної зачіпки (63), виконаний в щонайменше одній з протилежних сторін вказаних композитних формованих блоків (55, 56; 105, 106). 8. Композитна залізнична шпала (50; 100) за будь-яким з попередніх пунктів, яка відрізняється тим, що вона містить металеву підсилювальну пластину (58; 108), міцно з'єднану над вказаною формованою конструктивною серцевиною (52; 101), і розміщується всередині вказаної зовнішньої оболонки (51; 101). 9. Композитна залізнична шпала (50; 100) за п. 8, коли він залежний від п. 5, яка відрізняється тим, що вказана металева підсилювальна пластина (58; 108) має множину наскрізних прорізів (65), придатних для уможливлення протікання вказаного бетону, коли його вливають у вказаний складений захисний і опорний лист (59). 10. Композитна залізнична шпала (50; 100) за будь-яким з попередніх пунктів, яка відрізняється тим, що кожна з бокових сторін вказаної зовнішньої оболонки (51; 510; 101) має "S"-подібну форму (51') і нижня сторона (51b; 510b; 101b) вказаної зовнішньої оболонки має сіткову конструкцію (51"), придатну для збільшення і покращення сил взаємодії між баластом і вказаною залізничною шпалою (50; 100), таким чином сприяючи збільшенню стійкості до бічного зсуву колій під час проходження потягу. 11. Композитна залізнична шпала (1; 50; 100) за будь-яким з попередніх пунктів, яка відрізняється тим, що вказана зовнішня оболонка (2; 51; 101) є зібраним корпусом, що складається з верхньої частини (5; 70) і нижньої частини (6; 71), з'єднаних разом за допомогою з'єднувальної системи (7; 72) і високоміцного клею. 12. Композитна залізнична шпала (50) за будь-яким з попередніх пунктів, яка відрізняється тим, що вказана зовнішня оболонка (510) є цільним корпусом, придатним для забезпечення однорідного покриття без швів. 13. Композитна залізнична шпала (1; 50; 100) за п. 11, яка відрізняється тим, що вона містить систему п'єзоелектричного типу (103), яка з'єднана з вказаною формованою конструктивною серцевиною (102) і прямо контактує із внутрішньою поверхнею, відразу під вказаною рейкою, вказаної зовнішньої оболонки (101), придатної для активації тиском, що спричиняє на вказану композитну залізничну шпалу (1; 50; 100) проходження потягу по колії, для вироблення електричної енергії і передавання її через кабельну електропроводку (111) до зовнішнього акумулятора, що робить її наявною у мережі. 14. Композитна залізнична шпала (1; 50; 100) за п. 13, коли п. 11 залежний від п. 6, яка відрізняється тим, що вказана п'єзоелектрична система (103) містить електричний контакт (110), який розташований у порожнині (107), виконаній щонайменше на верхній стороні (105а; 106а) щонайменше одного з вказаних композитних формованих блоків (55, 56; 105, 106). 15. Композитна залізнична шпала (1; 50) за будь-яким з попередніх пунктів, яка відрізняється тим, що містить систему передавання даних із супутника (115), з'єднану з вказаною зовнішньою оболонкою (2; 51; 101) і придатною для активації тиском, що спричиняє на вказану композитну шпалу (1; 50; 100) проходження потягу по колії і передає в реальному часі щонайменше наступні дані: швидкість потягу, довжина потягу, кількість вагонів, стан колії, відстань між двома потягами, що їдуть один за іншим, і відстань між двома потягами, що їдуть у протилежних напрямках. 16. Композитна залізнична шпала (1; 50; 100) за п. 15, яка відрізняється тим, що вказана система передавання даних із супутника (115) інтегрована в пластину під рейкою (114), яка розміщується в блоці (113), виконаному на верхній поверхні (2а; 51а; 101а) вказаної зовнішньої оболонки (2; 51; 101), і з'єднана із зовнішнім сигнальним повторювачем через кабельну електропроводку. 17. Колія залізничного шляху, яка складається із: пари рейок (R), паралельних і рознесених одна від іншої на попередньо встановлену ширину колії; множини композитних залізничних шпал (1; 50; 100), 10 UA 114947 C2 5 10 розташованих щонайменше переважно між вказаних рейок, одна за іншою і рознесених одна від іншої у такій спосіб, щоби можна було визначати лінійні напрямки, паралельно одна до іншої і під кутом до напрямку, що визначається вказаними рейками, і придатні для розміщення зверху поруч з основою, кожна з вказаних композитних залізничних шпал (1; 50; 100) складається із: зовнішньої оболонки (2; 51; 101), виготовленої з композитного пластикового матеріалу; формованої конструктивної серцевини (3; 52; 102), виготовленої з матеріалу, що містить щонайменше бетон, який знаходиться всередині вказаної зовнішньої оболонки (2; 51; 101); попередньо зібраних систем кріплення еластичного типу (64), які з'єднують кожну з вказаних рейок з вказаною залізничною шпалою (1; 50; 100), яка відрізняється тим, що вказана зовнішня оболонка (2; 51; 101) має на верхній зовнішній стороні (2а; 51а; 101а) дві окремі й протилежні групи канавок (4; 53), які приймають кутові напрямні пластини (G) вказаних попередньо зібраних систем кріплення еластичного типу (64). 11 UA 114947 C2 12 UA 114947 C2 13 UA 114947 C2 14 UA 114947 C2 15 UA 114947 C2 16 UA 114947 C2 17 UA 114947 C2 18 UA 114947 C2 Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 19

Дивитися

Додаткова інформація

Назва патенту англійською

Composite railway sleeper

Автори англійською

de Lisi, Giovanni Maria

Автори російською

дэ Лизи Джованни Мария

МПК / Мітки

МПК: E01B 3/44

Мітки: залізнична, шпала, композитна
