Інструмент для ліквідації прихватів бурильної колони у свердловині
Номер патенту: 7655
Опубліковано: 26.12.1995
Автори: Лисий Михайло Йосипович, Тимошенко Володимир Ілліч, Куртов Веніамин Дмитрович
Формула / Реферат
Инструмент для ликвидации прихватов бурильной колонны в скважине, содержащий фильтр, утяжеленные бурильные трубы, пакер и испытатель пластов, отличающийся тем, что, с целью повышения технологичности его применения в глубоких скважинах, он снабжен телескопическим компенсатором, размещенным ниже пакера.
Текст

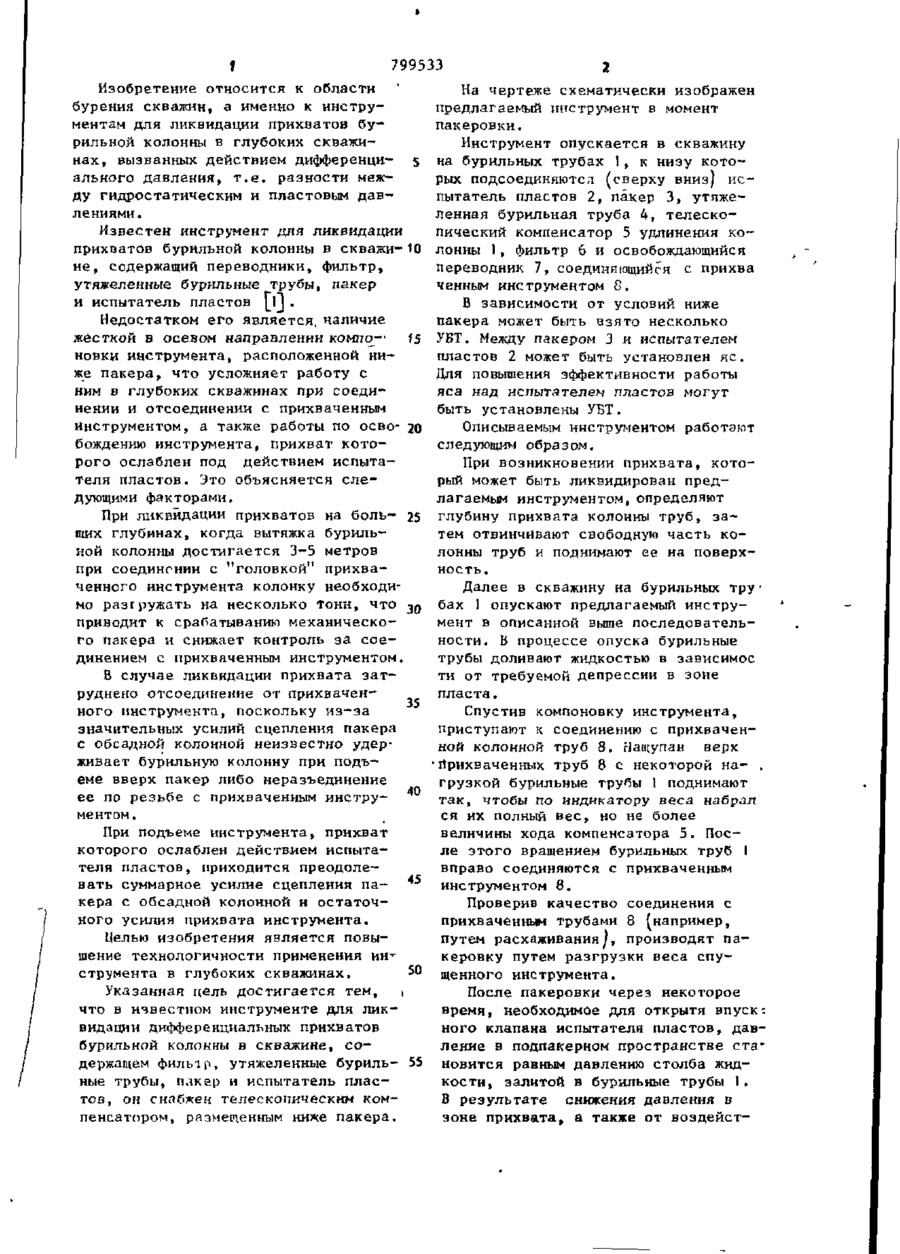

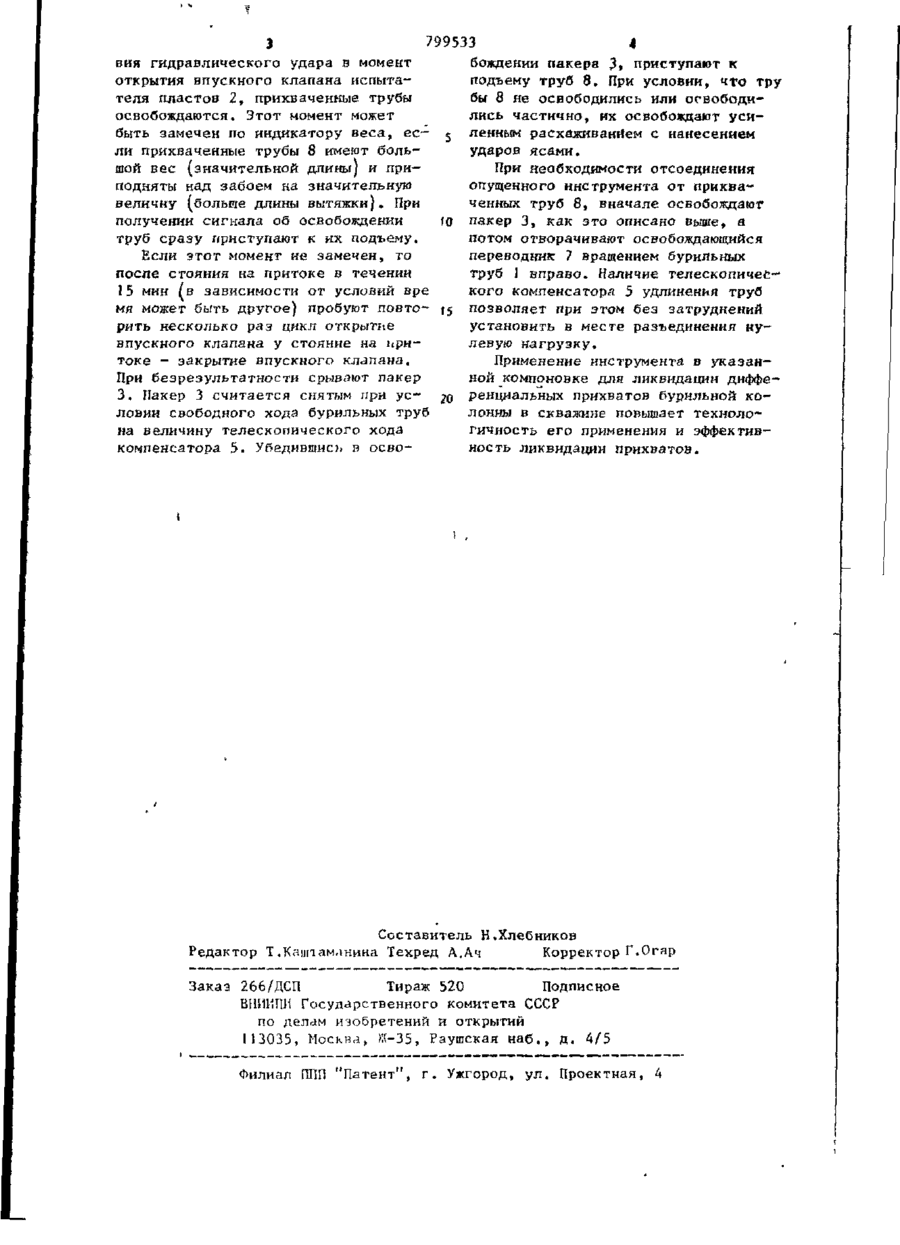

ИНСТРУМЕНТ ДЛЯ ЛИКВИДАЦИИ ПРИХВАТОВ БУРИЛЬНОЙ КОЛОННЫ В СКВАЖИНЕ,, содержащий фильтр, утяжеленные бурильные трубы, пакер и испытатель пластов, о т л и ч а ю щ и й с я тем, что, с целью повышения технологичности его применения в глубоких скважинах, он снабжен телескопическим компенсатором^ размещенным ниже пакера. . • t , • . . ••о ел t 799533 Изобретение относится к области бурения скважин, а именно к инструментам для ликвидации прихватов бурильной колонны в глубоких скважинах, вызванных действием дифференциального давления, т.е. разности между гидростатическим и пластовым давлениями. Известен инструмент для ликвидации прихватов бурильной колонны в скважи- 10 не, содержащий переводники, фильтр, утяжеленные бурильные трубы, пакер и испытатель пластов [lj . Недостатком его является, наличие жесткой в осевом направлении компо-- f5 новки инструмента, расположенной ниже пакера, что усложняет работу с ним в глубоких скважинах при соединении и отсоединении с прихваченным Инструментом, а также работы по осво- 20 вождению инструмента, прихват которого ослаблен под действием испытателя пластов. Это объясняется следующими факторами. При ликвидации прихватов на боль- 25 піих глубинах, когда вытяжка бурильной колонны достигается 3-5 метров при соедингнии с "головкой" прихваченного инструмента колонку необходимо разгружать на несколько Тонн, что 30 приводит к срабатыванию механического пакера и снижает контроль за соединением с прихваченным инструментом В случае ликвидации прихвата затруднено отсоединение от прихвачен35 ного инструмента, поскольку из-за значительных усилий сцепления пакера с обсадной колонной неизвестно удерживает бурильную колонну при подъеме вверх пакер либо неразъединение ее по резьбе с прихваченным инстру- 40 ментом. При подъеме инструмента, прнхват которого ослаблен действием испытателя пластов, приходится преодолевать суммарное усилие сцепления па- 45 кера с обсадной колонной и остаточного усилия прихвата инструмента. Целью изобретения является повышение технологичности применения ин т 50 струмента в глубоких скважинах. Указанная цель достигается тем, і что в известном инструменте для ликвидации дифференциальных прихватов бурильной колонны в скважине, содержащем ф и л ы її, утяжеленные буриль- 55 ные трубы, пакер и испытатель пластов, он снабжен телескопическим компенсатором, размеренным ниже пакера. 2 На чертеже схематически изображен предлагаемый инструмент в момент пакеровки. Инструмент опускается в скважину на бурильных трубах !, к низу которых подсоединяются (сверху вниз) испытатель пластов 2, пакер 3, утяжеленная бурильная труба 4, телескопический компенсатор 5 удлинения колонны 1, фильтр 6 и освобождающийся переводник 7, соединяющийся с лрихва ченным инструментом 8. В зависимости от условий ниже пакера может быть взято несколько УБТ. Между пакером 3 и испытателем пластов 2 может быть установлен яс. Для повышения эффективности работы яса над испытателем пластов могут быть установлены УБТ. Описываемым инструментом работают следующим образом. При возникновении прихвата, который может быть ликвидирован предлагаемым инструментом, определяют глубину прихвата колонны труб, затем отвинчивают свободную часть колонны труб и поднимают ее на поверхность. Далее в скважину на бурильных трубах 1 опускают предлагаемый инструмент в описанной выше последовательности. В процессе опуска бурильные трубы доливают жидкостью в зависимое ти от требуемой депрессии в зоне пласта. Спустив компоновку инструмента, приступают к соединению с прихваченной колонной труб 8. Нащупав верх прихваченных труб 8 с некоторой на- , грузкой бурильные трубы 1 поднимают так, чтобы по индикатору веса набрал ся их полный вес, но не более величины хода компенсатора 5. После этого вращением бурильных труб I вправо соединяются с прихваченным инструментом 8. Проверив качество соединения с прихваченным трубами 8 ^например, путем расхаживания), производят пакеровку путем разгрузки веса спущенного инструмента. После пакеровки через некоторое ВреМЯ, НеобхОДИМОе ДЛЯ ОТКрЫТЯ ВПУСК г : ного клапана испытателя пластов, давление в подпакерном пространстве становится равным давлению столба жидкости, залитой в бурильные трубы 1. В результате снижения давления в зоне прихвата, а также от воэдейст 799533 4 вождении пакера 3» приступают к вия гидравлического удара в момент подъему труб 8. При условии, что тру открытия впускного клапана испытабы 8 не освободились или освободителя пластов 2, прихваченные трубы лись частично, их освобождают усиосвобождаются. Этот момент может ленным расхаживанием с нанесением быть замечен по индикатору веса, есударов ясами. ли прихваченные трубы 8 имеют больПри необходимости отсоединения шой вес (значительной длины) и приопущенного инструмента от прихваподняты над забоем на значительную ченных труб 8, вначале освобождают величну (больпе длины вытяжки). При получении сигнала об освобозвдекии (О пакер 3, как это описано выше, а труб сразу приступают к их подъему. потом отворачивают освобождающийся Если этот момент не замечен, то переводник 7 вращением бурильных после стояния на притоке в течении труб I вправо. Наличие телескопичес15 мин (в зависимости от условий вре кого компенсатора 5 удлинения труб мя может быть другое) пробуют повто- 15 позволяет при этом без затруднений рить несколько раз цикл открытие установить в месте разъединения нувпускного клапана у стояние на іірнлевую нагрузку. токе - закрытие впускного клапана. Применение инструмента в указанПри безрезультатности срывают лакер ной компоновке для ликвидации диффе3. Иакер 3 считается снятым при усренциальных прихватов бурильной коловии свободного хода бурильных труб лонны в скважине повышает технолона величину телескопического хода гичность его применения и эффективкомпенсатора 5. Убедившись в освоность ликвидации прихватов. Составитель Н.Хлебников Редактор Т.Канпамлнина Техред А.Ач Корректор Г.Огяр Заказ 266/ДСП Тираж 520 Подписное ВНИИГШ Государственного комитета СССР по делам изобретений и открытий I13035, Москва, К-35, Раушская наб., д. 4/5 Филиал ПТШ ''Патент", г. Ужгород, ул. Проектная, 4
