Спосіб ліквідації прихвату колони труб в свердловині

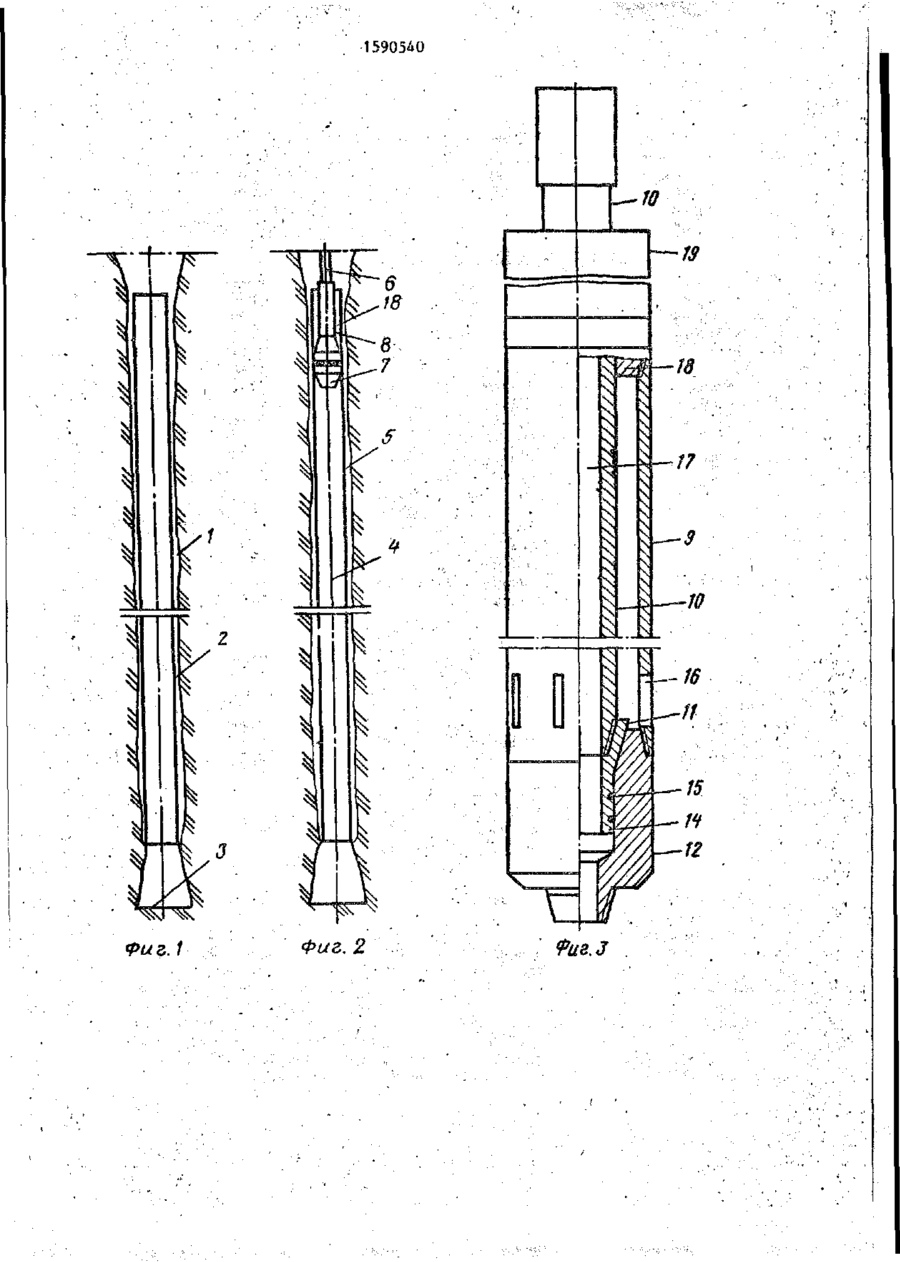

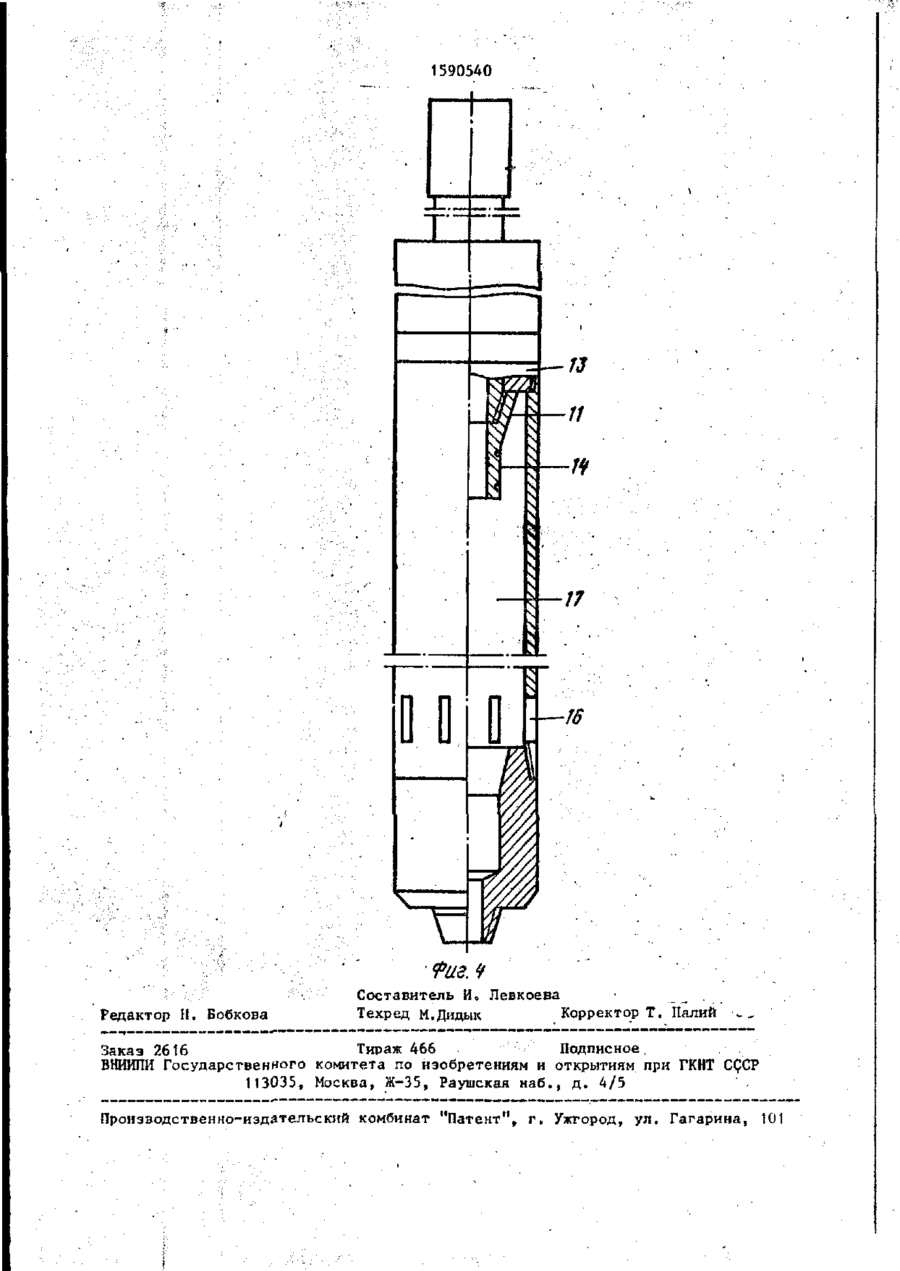

Изобретение относится к бурению нефтяных и газовых скважин. Цель - позышение надежности извлечения обсадной колонны из глубокой скважины при наличии циркуляции в затрубном пространстве. Полости колонны труб герметизируют и в эту полость закачивают жидкостный агент для создания в ней дав ления. Прихваченную колонну труб предварительно разделяют на участки длиной не более 300 м. Операции по ликвидации прихзата производят последовательно на каждом из участков. Давление в полости каждого отделенного участка создают не менее 0,5, но менее 1 допустимого внутреннего давления, при котором напряжение в теле трубы дос- . тигает предела текучести ее материала. Одновременно со сбросом давления > в извлекаемом отделенном участке к нему прикладывают ударные нагрузки силой, не меньшей удвоенного веса этого отделенного участка. Если осложнения отсутствуют, то после промывки скважины делают подъем спущенной компоновки и гіродолжают работу по извлечению оставшейся части обсадной колонны. 4 ил. s ел' Изобретение относится к области бурения нефтяных и газовых скважин и может быть использовано для ликвидацию прихвата обсадной колонны труб в скважине. Целью изобретения является повышение надежности извлечения обсадкой колонны из глубокой скважины при наличии ї^іркуляции в затрубном пространстве. На фиг. 1 изображена обсадная K G лонна труб, подлежащая извлечению; на фиг. 2 - то же, после отделения верхнего участка обсадной колонны труб и соединения с ним ловильным инструментом; на фиг» 3 - механический ясс с узлом сброса избыточного давления; на фиг. 4 - то же» в момент сброса .избыточного давления из колонны труб в заколонное пространство. - В стволе скважины 1 (фиг. 1) находится аварийная обсадная колонна 2, оборвазшаяся во время ее спуска и не' • дошедшая до забоя 3 скважины. На фиг. 2 обозначено место 4 обрезй отделенного участка 5. Для соединения с отделенным участком 5 на бурильных '? трубах 6 спущен инструмент для извлечения обсадкой колонны 2, содержащий герметизирующую труболовку 7 и механический ясс 8, имеющий узел сброса давления. 1590540 4" менее 0,5, но менее 1 допустимого — Механический ясе 8 (фиг. 3 и 4) внутреннего давления, при котором напсостоит из ^корпуса 9, в полости которяжение в теле трубы достигает предерого телескопически установлен шток ла текучести материала. После вьщерж10 посредством фрикционной пары сцепки под давлением в течение 30-60 с его ления конусной пары, представленной сбрасывают и одновременно наносят молотом 11 и переводником 12. Сверху удар, направленный вверх. в корпус 9 ввернута наковальня 13. Для этого к бурильным трубам 6 приНижняя часть молота 11 закачиваеткладывают дополнительную, сверх собся патрубком 14, на наружной поверхJ ственного веса, растягивающую нагрузO ности которого размещены уплотнения ку, при которой срабатывает узел 19.' 15. фиксации штока 10 в исходном положеВ нижней части корпуса 9 непосреднии. Шток 10 от связи с переводником ственно над верхним торцом перевод12 освобождается и начинает резко двиника 12 выполнены окна 16 для вывода гаться вверх. Как только патрубок 14 бурового раствора при сбросе давления выйдет из конусной части переводника из полости 17 колонны труб в затруб12, пологть 17 устройства соединяется ное пространство 18. через окна 16 с затрубным пространстШток 10 в исходном положении завом 18 и давление резко снижается„ фиксирован с помощью узла фиксации 20 Под волной разгрузки возникает резкий его с наковальней 13. Узел 19 фиксаобратный ток бурового раствора и_. ^ — ^ ции может быть любой конструкции (накольцевого пространства за обсадной пример, в виде срезных элементов). колонной, который разрыхляет осадок за Извлечение обсадной колонны из - * трубами и дополнительно уменьшает их скважины по способу с применением уст связь со стенками скважины и осадком. ройства производят следующим образом. В крайнем верхнем положении штока С целью выбора технических средств 10 наносится удар молотом 11 по надля извлечения обсадной колонны 2 » ковальне 13. В том случае, если обтруб вначале производят обследование садная колонна труб 2, вернее • ее отверхней части отвала скважины 1 и об30 дельный участок 5 не освободится, шток садной колонны 2 труб. По полученным опускают вниз до упора молота 11 в данным выбирают место 4 резки и проконусное гнездо переводника 12 с усиизводят резку обсадной колонны любым лием, заданным режимом работы ударноизвестным способом (на практике в осго устройства 8, т.е. механического новном применяют внутренние труборез1С ки, работающие под давлением промывоч—" ной жидкости при вращении ротором). Отделенный участок 5 должен быть длиной не более 300 м. После окончания резки обсадной колонны труб внутрь ее в верхнюю часть 40 отделенного участка 5 спускают ловильный инструмент для извлечения отделенного участка, содержащий герметизирующую труболовку 7 и механический 4 _ ясс 8 с узлом сброса давления из внутренней полости 17 труб в затрубное пространство 18. Соединяются труболовкой 7 с отделенным участком 5. Вызывают циркуляцию в скважине и производят промывку. После промывки скважины не менее 1-2 цик(лов пытаются поднять отделенный участок 5 обсадной колонны, работая яссом 8 и нанося удары максимально ВОЗМОЖНОЙ СИЛЫ, При отсутствии циркуляции внутри труб создают давление, которое в зависимости от условий должно быть не ясса. После заклинки конусной пары (дегали 11 и 12) в бурильных трубах вновь создают давление, как описано. Далее давление резко сбрасывают, после чего наносят молотом удар по наковальне 13. В ботьшинстве своем при каждом цикле: создание давления в течение 30-60 с сброс давления - нанесение удара, обсадные трубы продвигаются вверх на 5-10 см.После подъема обсадной колонны на 2-3 м восстанавливается циркуляция за трубами и извлечение ее идет свободно (без нанесения ударов ясса). Так работают 20-30 мина Если извлечь отделенный участок 5 не удается, то извлекают ловильный инструмент и герметизируют низ отделенного участка 5. Для этого в нижней его части устанавливают разделительный мост (стреляющим снарядом или другим способом) . Проверяют герметичность установки моста (например, испытателем пластов на трубах)» После этого 1590540 удара 120 тс, т.е о в 6 раз превышает внутрь этого участка спускают тот же вес участка 5. ловильный инструмент для соединения После подъема верхнего участка 5 . с отделенным участком 5. обсадной колонны 1 в скважину вновь После соединения с отделенным спускают труборезку и производят резучастком 5 S не прикладывая к бурильку обсадной колонны на 100-300 м и ниным трубам 6 избыточной нагрузки, т.е. же (длина отрезаемого участка зависверх их веса, создают внутри труб сит от состоя ш я ствола скважины, гордавление закачиванием жидкостного ных пород, состояния обсадных труб, агента. Это давление равно 10Q ~ , грузоподъемности буровой установки 400 атмл В момент создания давления и д р о ) . После этого опускают инструобсадные трубы расширяются и сжимают мент для извлечения обсадной колонны, находящийся в заколонном пространстве соединяют с отделенным участком кошлам, породу, нарушают связи с глинистой коркой на стенках скважины, к KO-JJ Л О Н Н Ы И производят работы освобождению торой прилипли отдельные участки обтруб от прихвата в той последовательсадных труб о Под избыточным давлением ности, как описано. выдерживают 30-60 с. После извлечения этого участка к о Под действием давления обсадные лонны извлекают последующие и так до трубы отделенного участка 5 расширятех пор, пока не извлечена вся обсадются. Расчеты показывают, что при давная колонна. лении 300 лгм в трубах р 324 мм раПосле каждого подъема отрезанного диальнач деформация составит 0,3 мм. участка колонны ствол скважины прове-і Это значительная величина. За время ряют спуском полномерной компоновки, выдержки под давлением в течение 30 - 25 в случае наличия сужений или мест по60 с полностью заканчивается рост расадки инструмента ствол скважины продиальной деформации. рабатывают, обрабатывают буровой раствор, снижают липкость е г о . Если осложПосле этого резко сбрасывают давнения отсутствуют, то после промывки ление из отделенного участка и в этот скважины, делают подъем спущенной коммомент наносят удар вяерх (как описапоновки и продолжают работы по извлено). При нанесении ударов в обсадных чению оставшейся части обсадной колонны. трубах отделенного участка 5 возникаФ о р м у л а и з о б р е т е н и я ет импульсно-волкозая нагрузка. А резкое снижение давления в его полости Способ ликвидации прихвата колонны вызывает возникновение гидродинамитруб в скважине, включающий герметиза35 цию полости колонны труб, закачивание ческой волны разрежения. в эту полость жидкостного агента для Наложение гидродинамических волн создания в ней давления, последующий разгрузки и импульсно-волновой нагрузсброс давления и извлечение колонны ки усиливает воздействие на трубы труб, о т л и ч а ю щ и й с я тем, отделенного участка 5 и прихваченную 40 что, с целью повышения надежности изг зону труб. Уменьшение диаметра труб влечения обсадной колонны из глубокой в этот момент способствует также усскважины при наличии циркуляции в заткорению ликвидации прихвата труб отруГиом пространстве, прихваченную кодепенного участка 5 U .е локну труб предварительно разделяют Сила ударных нагрузок по отделенна участки длиной не более 300 м, а ному участку не менее удвоенного веуказанные операции по ликвидации лрихса этого отделенного участка. ва гл производят последовательно на Допустчм, вес отделенного участка каждом из участков, при этом давление 5 равен 20 тс. Тогда сила удара должв полости каждого отделенного участка на быть не менее 40 тс, но не более 50 создают не менее 0,5,но менее 1 усилия страгивания для обсадных труб. допустимого внутреннего давления, при Применяя способ, изменяют его паракотором напряжение в теле трубы достиметры, пока не подберут наиболее рагает предела текучести ее материала, циональные. а одновременно со сбросом давления в 55 извлекаемом отделенном участке к нему На одной из скражин для отделенноприкладывают ударные нагрузки силой, го участка 5 из обсадных труб из марне меньшей удвоенного веса этого о т ки D р 324 мм. .Избыточное давление деленного участка. составляет 0,0Ь • 6 Т = 190 атм, а сила 1590540 w I 6 18 8 7 Фиг. 1 Фиг. 2 1590540 17 Фиг. 9 Редактор И. Бобкова Составитель И, Левкоєва • . Техред М.Дидык Корректор Т. Палий Заказ 2616 Тираж 466 Подписное, . . ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ CQCP 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул. Гагарина, 101
