Взривонепроникнена оболонка для рудничних сухих трансформаторів

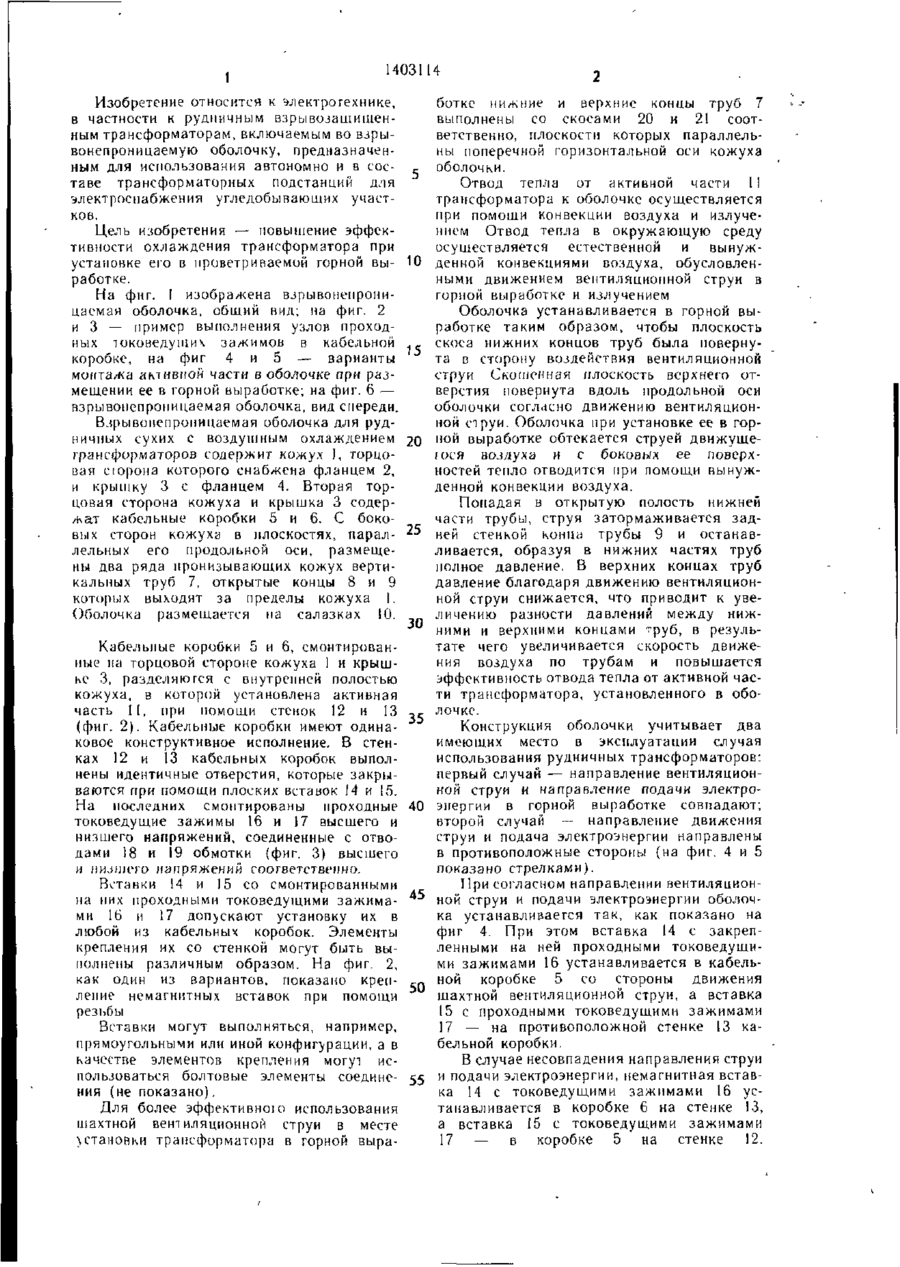

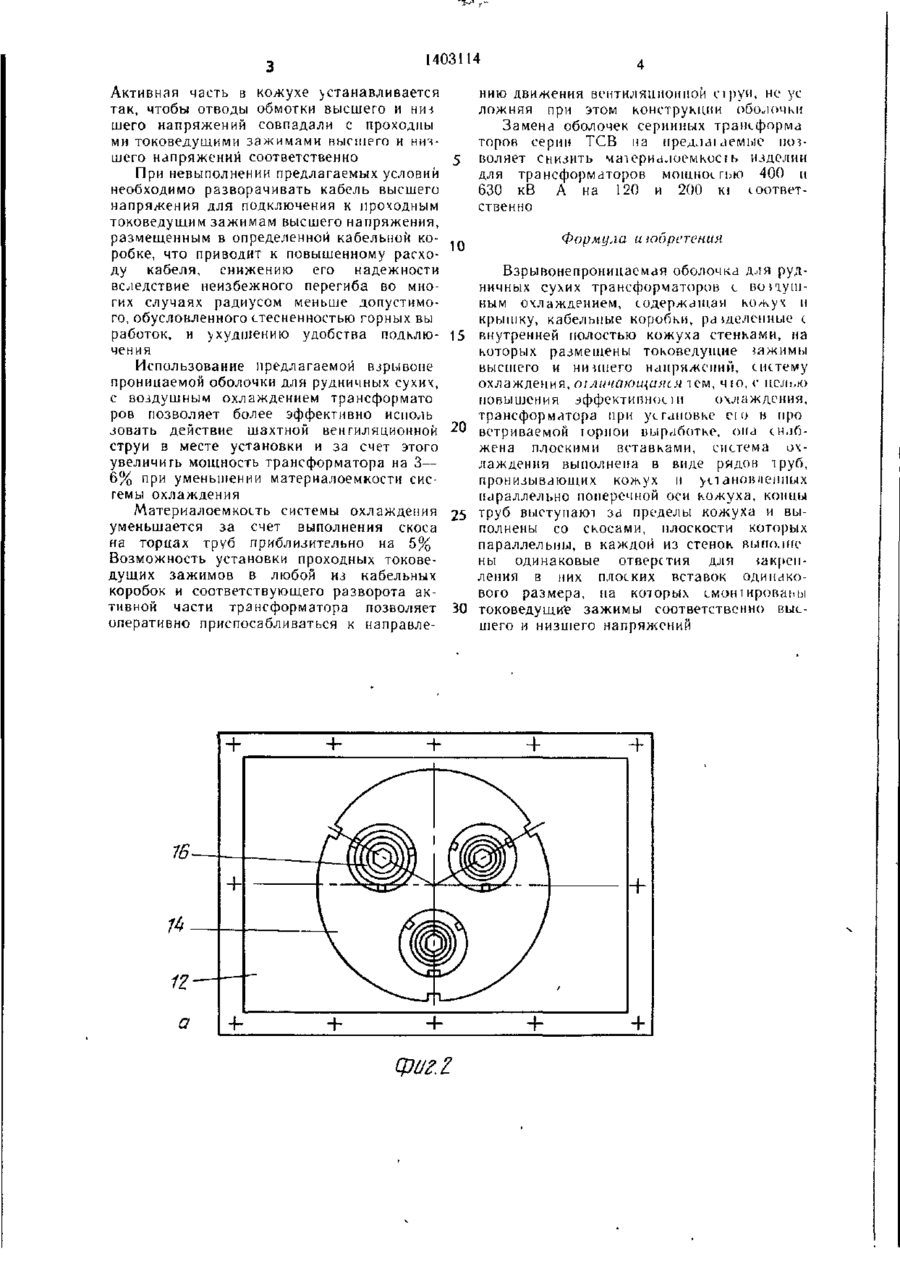

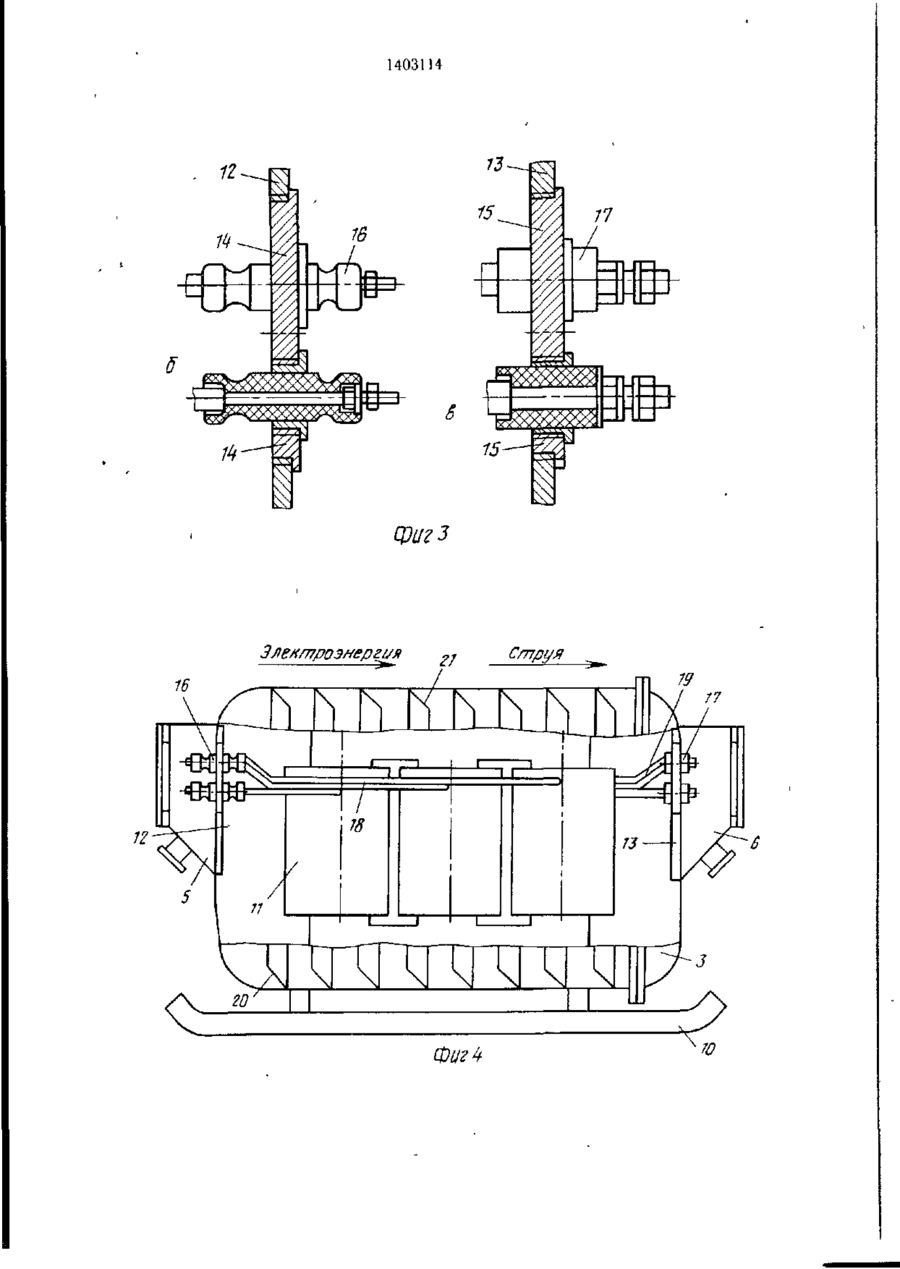

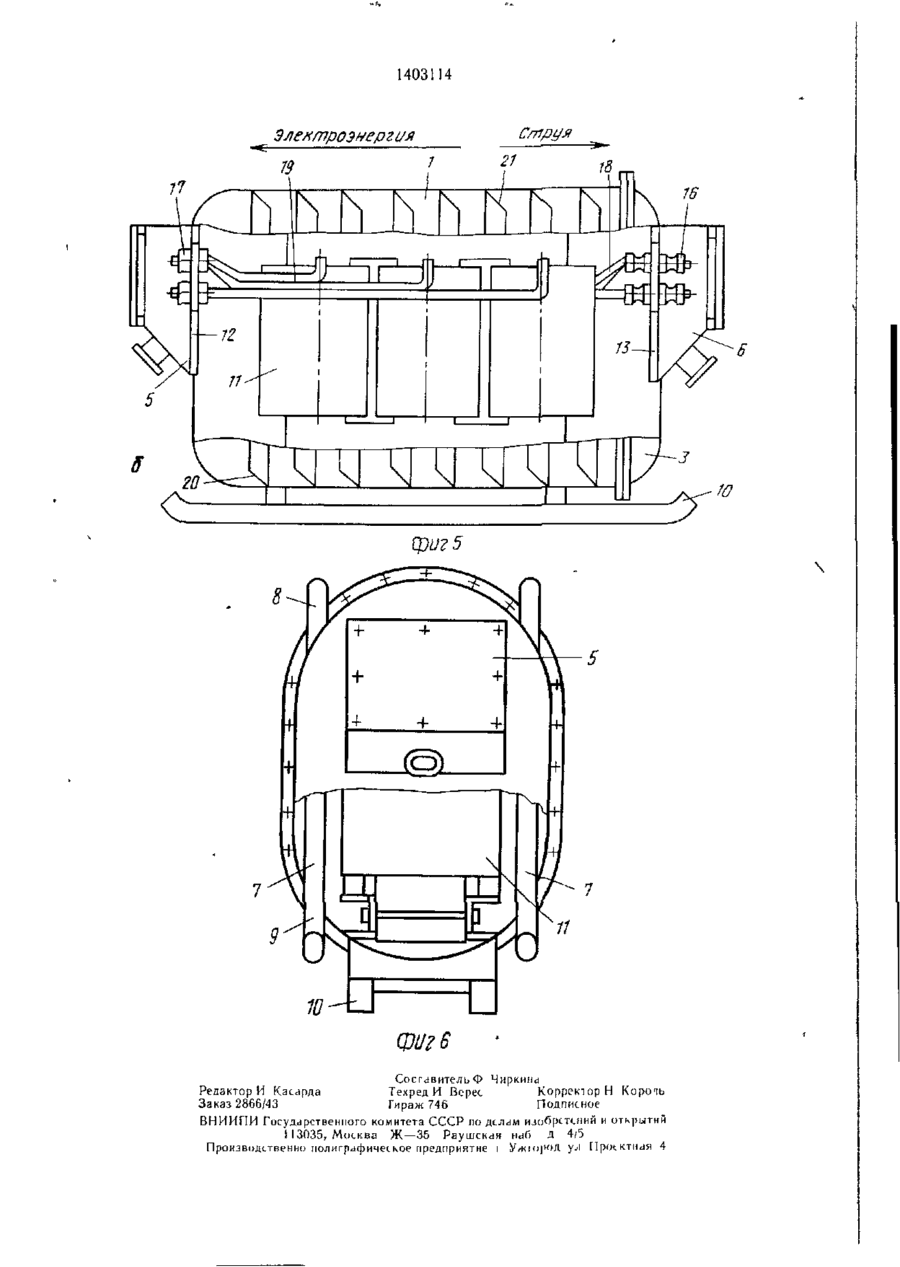

Изобретение относится к электротех нике, в частности к рудничным взрыво защищенным трансформаторам Цель изоб ретения состоит в повышении охлаждения трансформатора при установке его в проветриваемой горной выработке Устройст во содержит кожух 1, торцовая сторона которого снабжена фланцем 2, и крышку 3 с фланцем 4 Вторая сторона кожуха и крышка 3 содержит кабельные короб ки 5 и 6 С боковых сторон кожуха в плоскостях, параллельных его продольной оси, размещены два ряда пронизывающих кожух вертикальных труб, открытые концы 8 и 9 которых выходят за пределы кожуха 1 Для более эффективного использования шахтной вентиляционной струи в месте установки трансформатора в горной выра ботке нижние и верхние концы труб вы полнены со скосами 20 и 21 соответст венно, плоскости которых параллельны по — перечной горизонтальной оси кожуха обо- w лочки 6 ил 21 8 (Л О 00 а Фиг1 1 1403114 Изобретение относится к электротехнике, в частности к рудничным взрывозашишенным трансформаторам, включаемым во взрывонепроницаемую оболочку, предназначенным для использования автономно и в составе трансформаторных подстанций для электроснабжения угледобывающих участков. Цель изобретения — повышение эффективности охлаждения трансформатора при установке его в проветриваемой горной выработке. На фиг. 1 изображена взры во непроницаем аи оболочка, обший вид; на фиг. 2 и 3 — пример выполнения узлов проходных іоковедущич зажимов в кабельной коробке, на фиг 4 и 5 — варианты монтажа активной части в оболочке при размещении ее в горной выработке; на фиг. 6 — взрывонепроиицаемая оболочка, вид спереди. Взрывонепроницаемая оболочка для рудничных сухих с воздушным охлаждением трансформаторов содержит кожу.х ] , торцовая сюрона которого снабжена фланцем 2, и крышку 3 с фланцем 4. Вторая торцовая сторона кожуха и крышка 3 содержат кабельные коробки 5 и 6. С боковых сторон кожуха в плоскостях, параллельных его продольной оси, размещены два ряда пронизывающих кожух вертикальных труб 7, открытые концы 8 и 9 которых выходит за пределы кожуха I. Оболочка размещается на салазках 10. Кабельные коробки 5 и 6, смонтированные на торцовой стороне кожуха 1 и крышке 3, разделяются с внутренней полостью кожуха, в которой установлена активная часть 11, при помощи стенок 12 и 13 (фиг. 2). Кабельные коробки имеют одинаковое конструктивное исполнение. В стенках 12 и 13 кабельных коробок выполнены идентичные отверстия, которые закрываются при помощи плоских вставок 14 и 15. На последних смонтированы проходные токоведущие зажимы 16 и 17 высшего и низшего напряжений, соединенные с отводами 18 и 19 обмотки (фиг. 3) высшего и низшего напряжений соответственно. Вставки 14 и 15 со смонтированными на них проходными токоведущими зажимами 16 и 17 допускают установку их в любой из кабельных коробок. Элементы крепления их со стенкой могут быть выполнены различным образом. На фиг. 2, как один из вариантов, показано крепление немагнитных вставок при помощи резьбы Вставки могут выполняться, например, прямоугольными или иной конфигурации, а в качестве элементов крепления могут использоваться болтовые элементы соединения (не показано). Для более эффективною использования шахтной вентиляционной струи в месте установки трансформатора в горной выра с 10 J5 20 25 30 35 40 45 50 55 ботке нижние и верхние концы труб 7 выполнены со скосами 20 и 21 соответственно, плоскости которых параллельны поперечной горизонтальной оси кожуха оболочки. Отвод тепла от активной части 11 трансформатора к оболочке осуществляется при помощи конвекции воздуха и излучением Отвод тепла в окружающую среду осуществляется естественной и вы ну жденной конвенциями воздуха, обусловленными движением вентиляционной струи в горной выработке и излучением Оболочка устанавливается в горной выработке таким образом, чтобы плоскость скоса нижних концов труб была повернута в сторону воздействия вентиляционной струи Скошенная плоскость верхнего отверстия повернута вдоль продольной оси оболочки согласно движению вентиляционной струи. Оболочка при установке ее в горІІОИ выработке обтекается струей движущеюся воздуха и с боковых ее поверхностей тепло отводится при помощи вынужденной конвекции воздуха. Попадая в открытую полость нижней части трубы, струя затормаживается задней стенкой конца трубы 9 и останавливается, образуя в нижних частях труб полное давление. В верхних концах труб давление благодаря движению вентиляционной струи снижается, что приводит к увеличению разности давлений между нижними и верхними концами ~руб, в результате чего увеличивается скорость движения воздуха по трубам и повышается эффективность отвода тепла от активной части трансформатора, установленного в оболочке. Конструкция оболочки учитывает два имеющих место в эксплуатации случая использования рудничных трансформаторов: первый случай — направление вентиляционной струи и направление подачи электроэнергии в горной выработке совпадают; второй случай — направление движения струи и подача электроэнергии направлены в противоположные стороны (на фиг. 4 и 5 показано стрелками). При согласном направлении вентиляционной струи и подачи электроэнергии оболочка устанавливается так, как показано на фиг 4. При этом вставка 14 с закрепленными на ней проходными токоведушими зажимами 16 устанавливается в кабельной коробке 5 со стороны движения шахтной вентиляционной струи, а вставка 15 с проходными токоведущими зажимами 17 — на противоположной стенке 13 кабельной коробки. В случае несовпадения направления струи и подачи электроэнергии, немагнитная вставка 14 с токоведущими зажимами 16 устанавливается в коробке 6 на стенке 13, а вставка 15 с токоведущими зажимами 17 — в коробке 5 на стенке 12. 1403114 Активная часть в кожухе устанавливается так, чтобы отводы обмотки высшего и ни з шего напряжений совпадали с проходиы ми токоведущими зажимами высшего и ничшего напряжений соответственно При невыполнении предлагаемых условий необходимо разворачивать кабель высшего напряжения для подключения к проходным токоведущим зажимам высшего напряжения, размещенным в определенной кабельной коробке, что приводит к повышенному расходу кабеля, снижению его надежности вследствие неизбежного перегиба во многих случаях радиусом меньше допустимого, обусловленного стесненностью горных вы работок, и ухудшению удобства подключения Использование предлагаемой взрывоне проницаемой оболочки для рудничных сухих, с воздушным охлаждением трансфер мато ров позволяет более эффективно йеноль зовать действие шахтной вентиляционной струи в месте установки и за счет этого увеличить мощность трансформатора на 3— 6% при уменьшении материалоемкости системы охлаждения Материалоемкость системы охлаждения уменьшается за счет выполнения скоса на торцах труб приблизительно на 5% Возможность установки проходных токоведущих зажимов в любой из кабельных коробок и соответствующего разворота активной части трансформатора позволяет оперативно приспосабливаться к направле Фиг! нию движения вентиляционной струи, не усложняя при этом конструкции оболочки Замена оболочек серийных трансформа торов серии ТС В па предлаї аемые позволяет снизить чаіериалоемкосі ь изделии для трансформаторов мощностью 400 и 630 кВ А на 120 и 200 кі соответственно 10 Формула и юбретения Взрьтонепроницаемая оболочка для рудничных сухих трансформаторов с во і пушным охлаждением, содержащая кожух и крышку, кабельные коробки, разделенные с внутренней полостью кожуха стенками, на которых размещены токоведущие зажимы высшего и низшего напряжений, систему охлаждения, оіличаюищяся тем, ч to, с цслі,ю повышения эффективной и охлаждения, трансформатора при ус гановке еі о в про 20 ветриваемой торной выработке, она снабжена плоскими вставками, система охлаждения выполнена в виде рядов труб, пронизывающих кожух и уст а нов лепных параллельно поперечной оси кожуха, концы труб выступают за пределы кожуха и вы25 полнены со скосами, плоскости которых параллельны, в каждой из стенок выполне ны одинаковые отверстия для закрепления в них плоских вставок одинакового размера, на которых смонт ироваьы токоведущи'е зажимы соответственно выс30 шего и низшего напряжений 1403114 6 cpi/гз Электроэнергия 16 j Z Струя 1403114 Электроэнергия С/пруя 76 фиг 5 \ 11 фЦ?6 Составитель Ф Чирки*ы Редактори Каырда Техред И Верес Корректоры Короть Заказ 2866/43 Тираж 746 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий П3035, Москва Ж—35 Раушская наб Д 4/5 ПрОИЗВОДСТВеННО ИОЛИГрафичеСКОе П р е д п р и я т и е I УЖ!(1|">Д yjl ПріККТНііЯ 4
