Пристрій для гоління з лейкосапфірним лезом

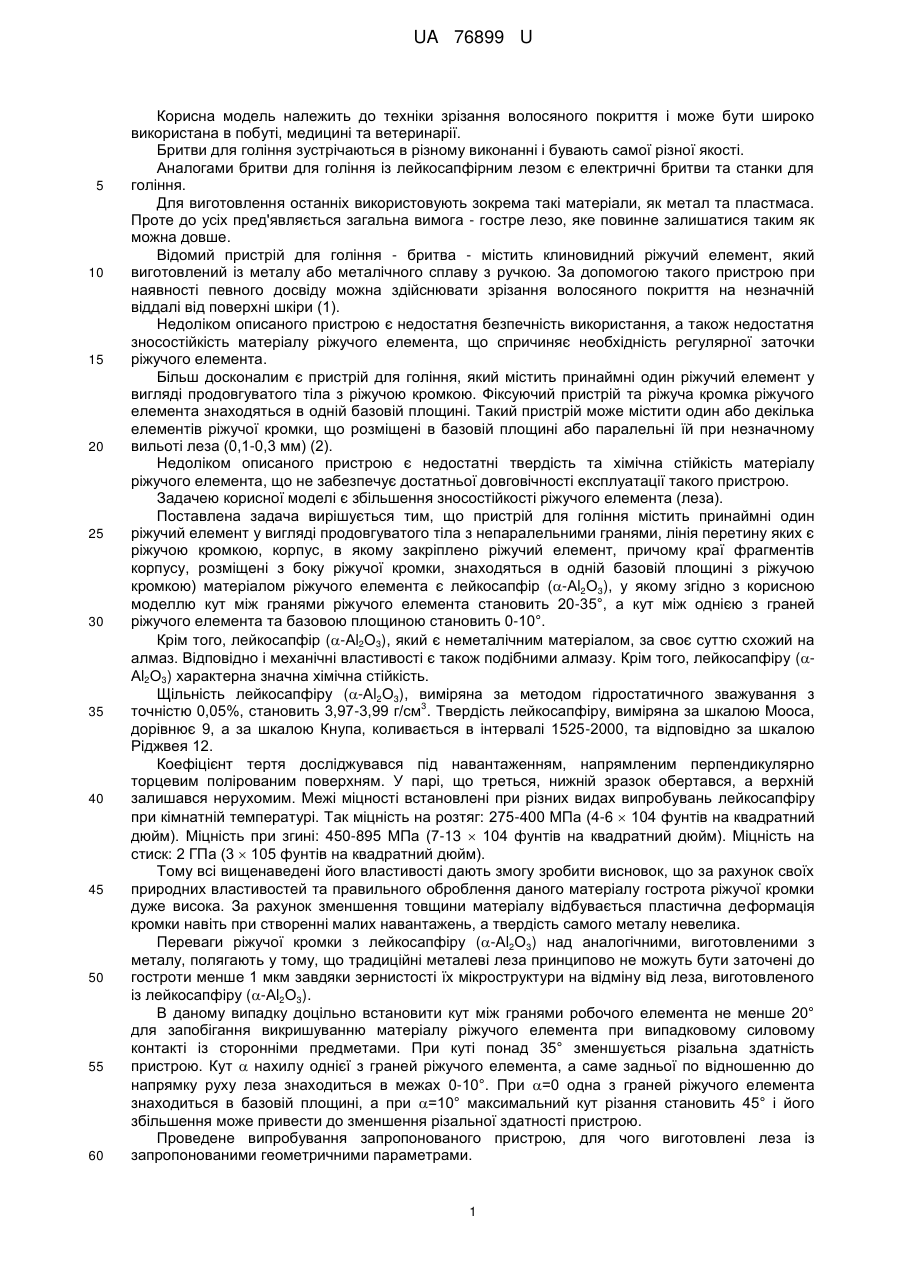

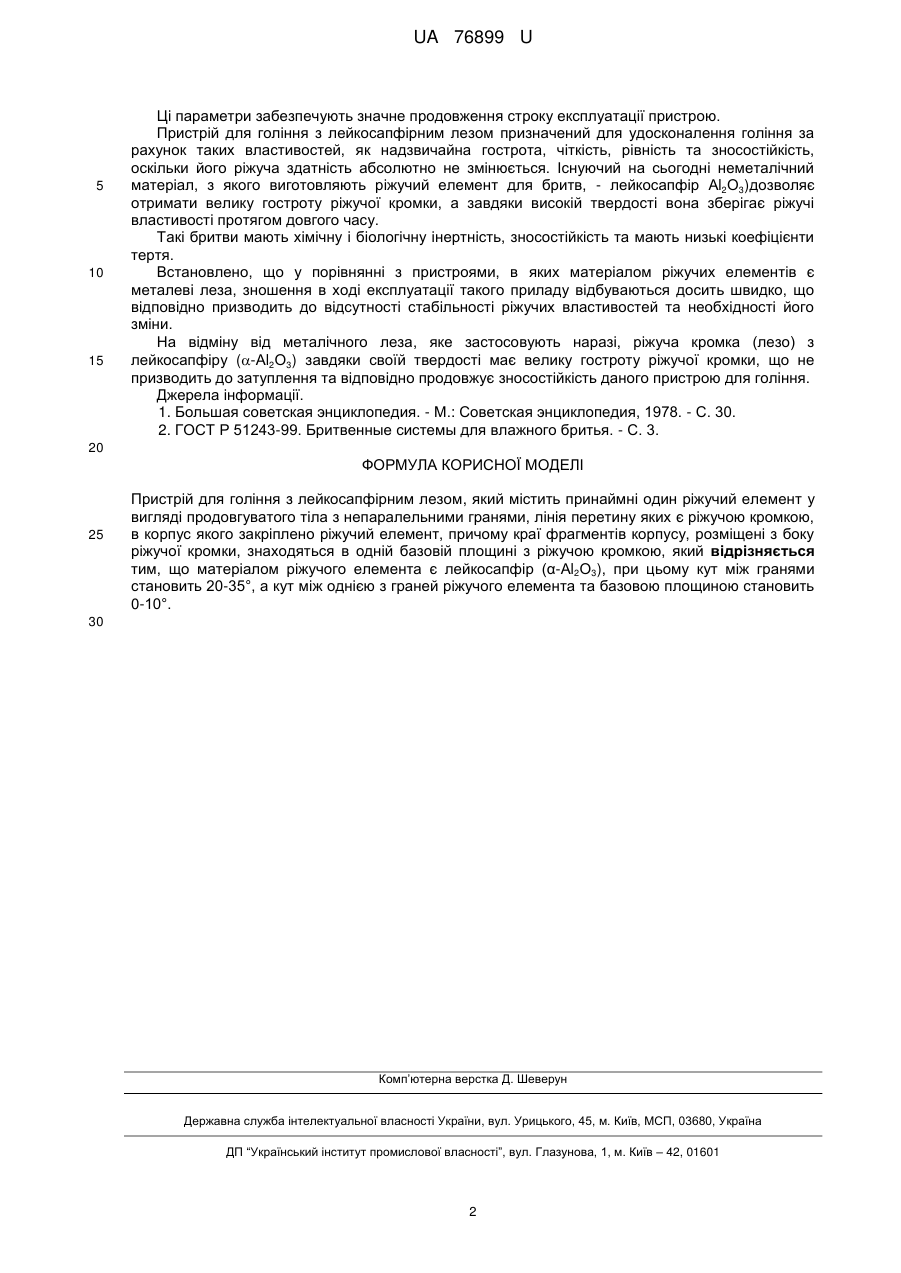

Реферат: Пристрій для гоління з лезом містить принаймні один ріжучий елемент, матеріалом якого є лейкосапфір. UA 76899 U (12) UA 76899 U UA 76899 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до техніки зрізання волосяного покриття і може бути широко використана в побуті, медицині та ветеринарії. Бритви для гоління зустрічаються в різному виконанні і бувають самої різної якості. Аналогами бритви для гоління із лейкосапфірним лезом є електричні бритви та станки для гоління. Для виготовлення останніх використовують зокрема такі матеріали, як метал та пластмаса. Проте до усіх пред'являється загальна вимога - гостре лезо, яке повинне залишатися таким як можна довше. Відомий пристрій для гоління - бритва - містить клиновидний ріжучий елемент, який виготовлений із металу або металічного сплаву з ручкою. За допомогою такого пристрою при наявності певного досвіду можна здійснювати зрізання волосяного покриття на незначній віддалі від поверхні шкіри (1). Недоліком описаного пристрою є недостатня безпечність використання, а також недостатня зносостійкість матеріалу ріжучого елемента, що спричиняє необхідність регулярної заточки ріжучого елемента. Більш досконалим є пристрій для гоління, який містить принаймні один ріжучий елемент у вигляді продовгуватого тіла з ріжучою кромкою. Фіксуючий пристрій та ріжуча кромка ріжучого елемента знаходяться в одній базовій площині. Такий пристрій може містити один або декілька елементів ріжучої кромки, що розміщені в базовій площині або паралельні їй при незначному вильоті леза (0,1-0,3 мм) (2). Недоліком описаного пристрою є недостатні твердість та хімічна стійкість матеріалу ріжучого елемента, що не забезпечує достатньої довговічності експлуатації такого пристрою. Задачею корисної моделі є збільшення зносостійкості ріжучого елемента (леза). Поставлена задача вирішується тим, що пристрій для гоління містить принаймні один ріжучий елемент у вигляді продовгуватого тіла з непаралельними гранями, лінія перетину яких є ріжучою кромкою, корпус, в якому закріплено ріжучий елемент, причому краї фрагментів корпусу, розміщені з боку ріжучої кромки, знаходяться в одній базовій площині з ріжучою кромкою) матеріалом ріжучого елемента є лейкосапфір (-Αl2Ο3), у якому згідно з корисною моделлю кут між гранями ріжучого елемента становить 20-35°, а кут між однією з граней ріжучого елемента та базовою площиною становить 0-10°. Крім того, лейкосапфір (-Αl2Ο3), який є неметалічним матеріалом, за своє суттю схожий на алмаз. Відповідно і механічні властивості є також подібними алмазу. Крім того, лейкосапфіру (Αl2Ο3) характерна значна хімічна стійкість. Щільність лейкосапфіру (-Αl2Ο3), виміряна за методом гідростатичного зважування з 3 точністю 0,05%, становить 3,97-3,99 г/см . Твердість лейкосапфіру, виміряна за шкалою Мооса, дорівнює 9, а за шкалою Кнупа, коливається в інтервалі 1525-2000, та відповідно за шкалою Ріджвея 12. Коефіцієнт тертя досліджувався під навантаженням, напрямленим перпендикулярно торцевим полірованим поверхням. У парі, що треться, нижній зразок обертався, а верхній залишався нерухомим. Межі міцності встановлені при різних видах випробувань лейкосапфіру при кімнатній температурі. Так міцність на розтяг: 275-400 МПа (4-6  104 фунтів на квадратний дюйм). Міцність при згині: 450-895 МПа (7-13  104 фунтів на квадратний дюйм). Міцність на стиск: 2 ГПа (3  105 фунтів на квадратний дюйм). Тому всі вищенаведені його властивості дають змогу зробити висновок, що за рахунок своїх природних властивостей та правильного оброблення даного матеріалу гострота ріжучої кромки дуже висока. За рахунок зменшення товщини матеріалу відбувається пластична деформація кромки навіть при створенні малих навантажень, а твердість самого металу невелика. Переваги ріжучої кромки з лейкосапфіру (-Αl2Ο3) над аналогічними, виготовленими з металу, полягають у тому, що традиційні металеві леза принципово не можуть бути заточені до гостроти менше 1 мкм завдяки зернистості їх мікроструктури на відміну від леза, виготовленого із лейкосапфіру (-Αl2Ο3). В даному випадку доцільно встановити кут між гранями робочого елемента не менше 20° для запобігання викришуванню матеріалу ріжучого елемента при випадковому силовому контакті із сторонніми предметами. При куті понад 35° зменшується різальна здатність пристрою. Кут  нахилу однієї з граней ріжучого елемента, а саме задньої по відношенню до напрямку руху леза знаходиться в межах 0-10°. При =0 одна з граней ріжучого елемента знаходиться в базовій площині, а при =10° максимальний кут різання становить 45° і його збільшення може привести до зменшення різальної здатності пристрою. Проведене випробування запропонованого пристрою, для чого виготовлені леза із запропонованими геометричними параметрами. 1 UA 76899 U 5 10 15 Ці параметри забезпечують значне продовження строку експлуатації пристрою. Пристрій для гоління з лейкосапфірним лезом призначений для удосконалення гоління за рахунок таких властивостей, як надзвичайна гострота, чіткість, рівність та зносостійкість, оскільки його ріжуча здатність абсолютно не змінюється. Існуючий на сьогодні неметалічний матеріал, з якого виготовляють ріжучий елемент для бритв, - лейкосапфір Αl2Ο3)дозволяє отримати велику гостроту ріжучої кромки, а завдяки високій твердості вона зберігає ріжучі властивості протягом довгого часу. Такі бритви мають хімічну і біологічну інертність, зносостійкість та мають низькі коефіцієнти тертя. Встановлено, що у порівнянні з пристроями, в яких матеріалом ріжучих елементів є металеві леза, зношення в ході експлуатації такого приладу відбуваються досить швидко, що відповідно призводить до відсутності стабільності ріжучих властивостей та необхідності його зміни. На відміну від металічного леза, яке застосовують наразі, ріжуча кромка (лезо) з лейкосапфіру (-Αl2Ο3) завдяки своїй твердості має велику гостроту ріжучої кромки, що не призводить до затуплення та відповідно продовжує зносостійкість даного пристрою для гоління. Джерела інформації. 1. Большая советская энциклопедия. - М.: Советская энциклопедия, 1978. - С. 30. 2. ГОСТ Р 51243-99. Бритвенные системы для влажного бритья. - С. 3. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Пристрій для гоління з лейкосапфірним лезом, який містить принаймні один ріжучий елемент у вигляді продовгуватого тіла з непаралельними гранями, лінія перетину яких є ріжучою кромкою, в корпус якого закріплено ріжучий елемент, причому краї фрагментів корпусу, розміщені з боку ріжучої кромки, знаходяться в одній базовій площині з ріжучою кромкою, який відрізняється тим, що матеріалом ріжучого елемента є лейкосапфір (α-Αl2Ο3), при цьому кут між гранями становить 20-35°, а кут між однією з граней ріжучого елемента та базовою площиною становить 0-10°. 30 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
