Пістолет для стрільби патроном флобера

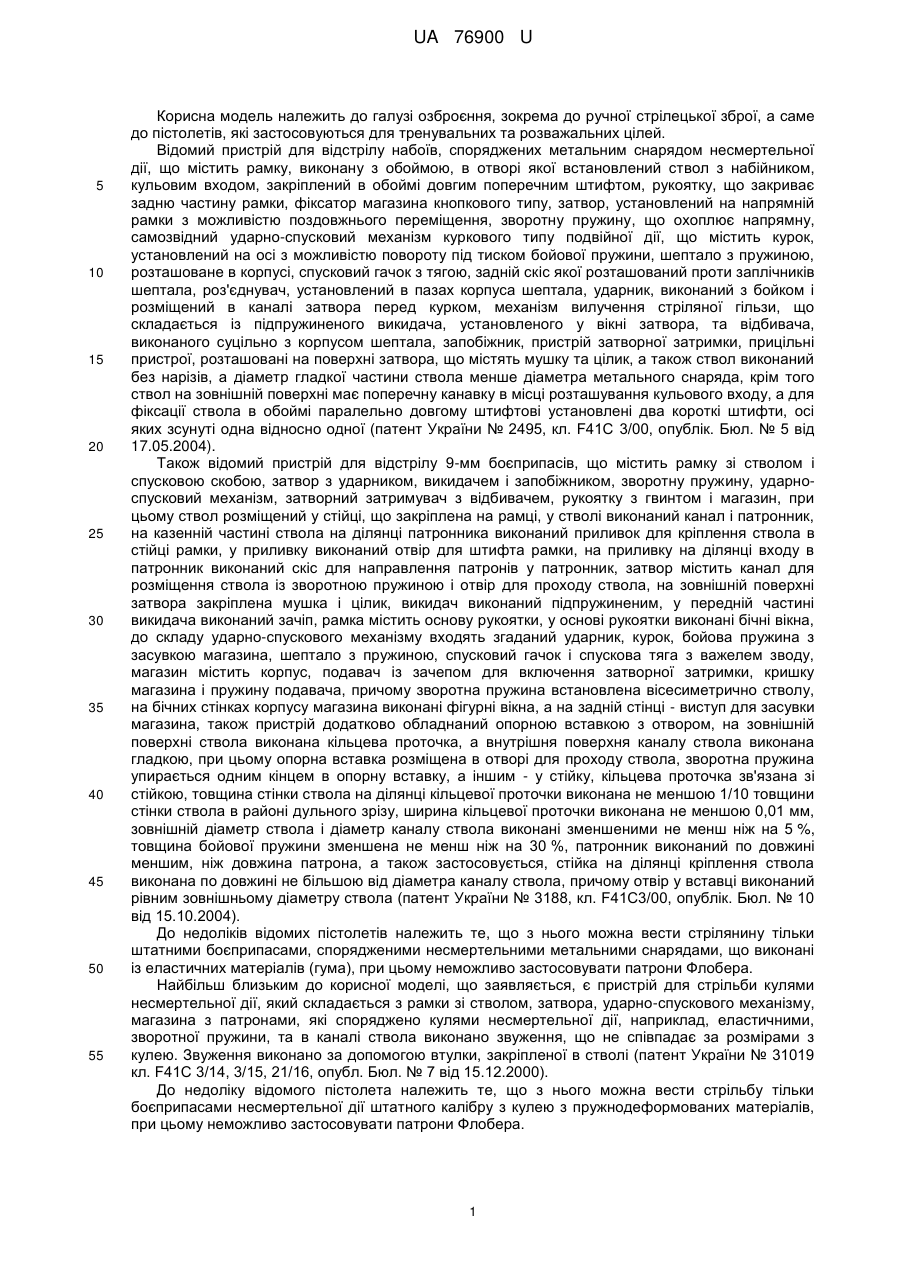

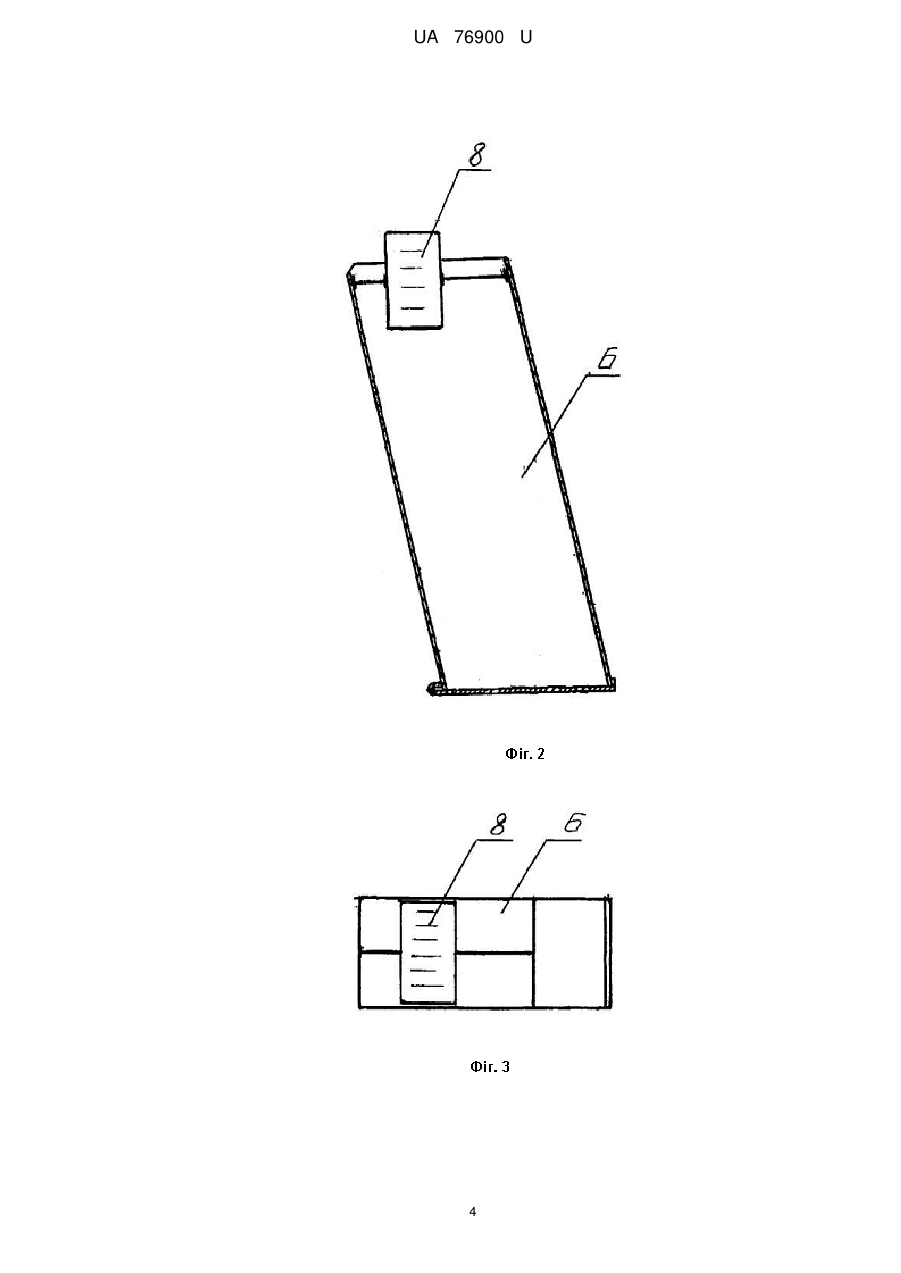

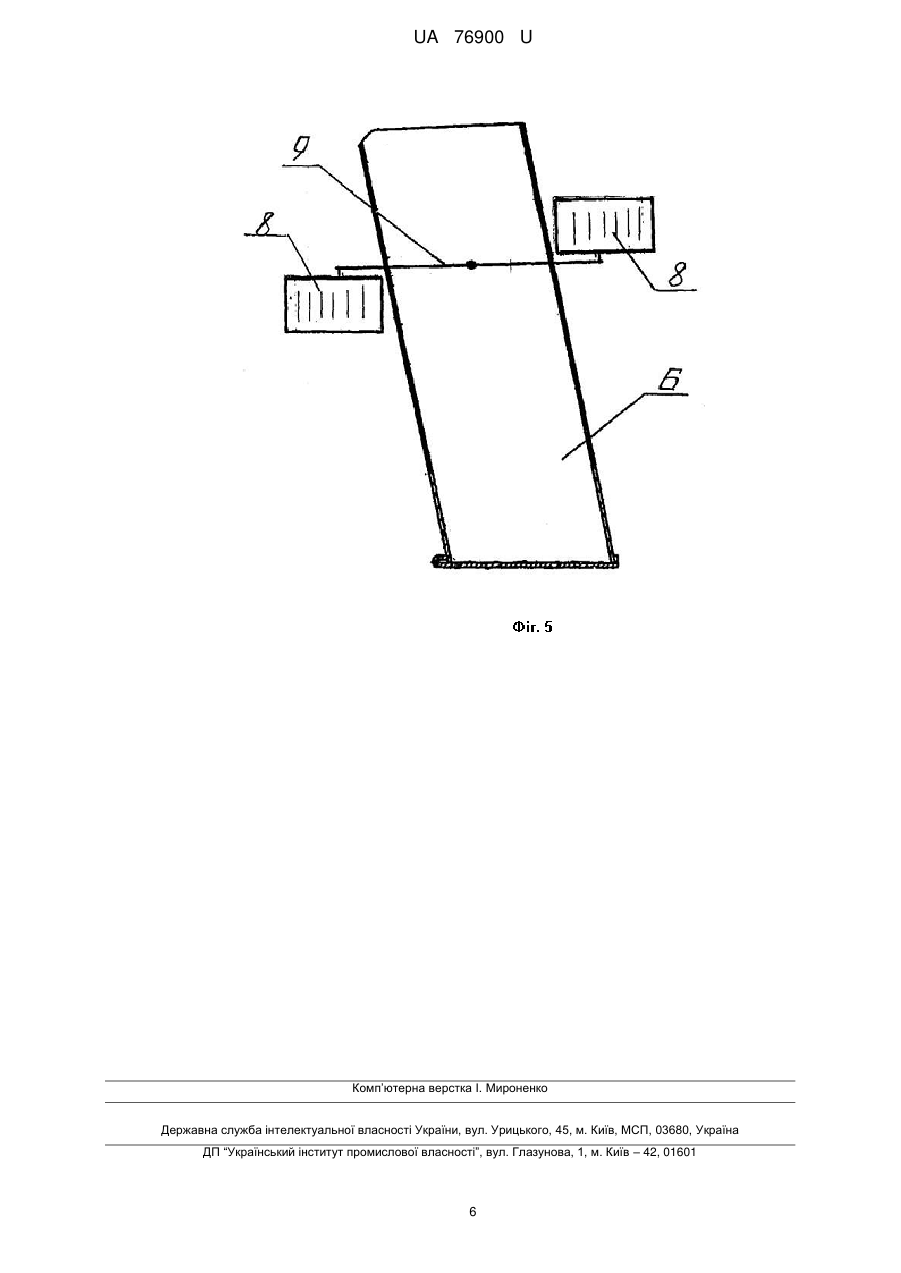

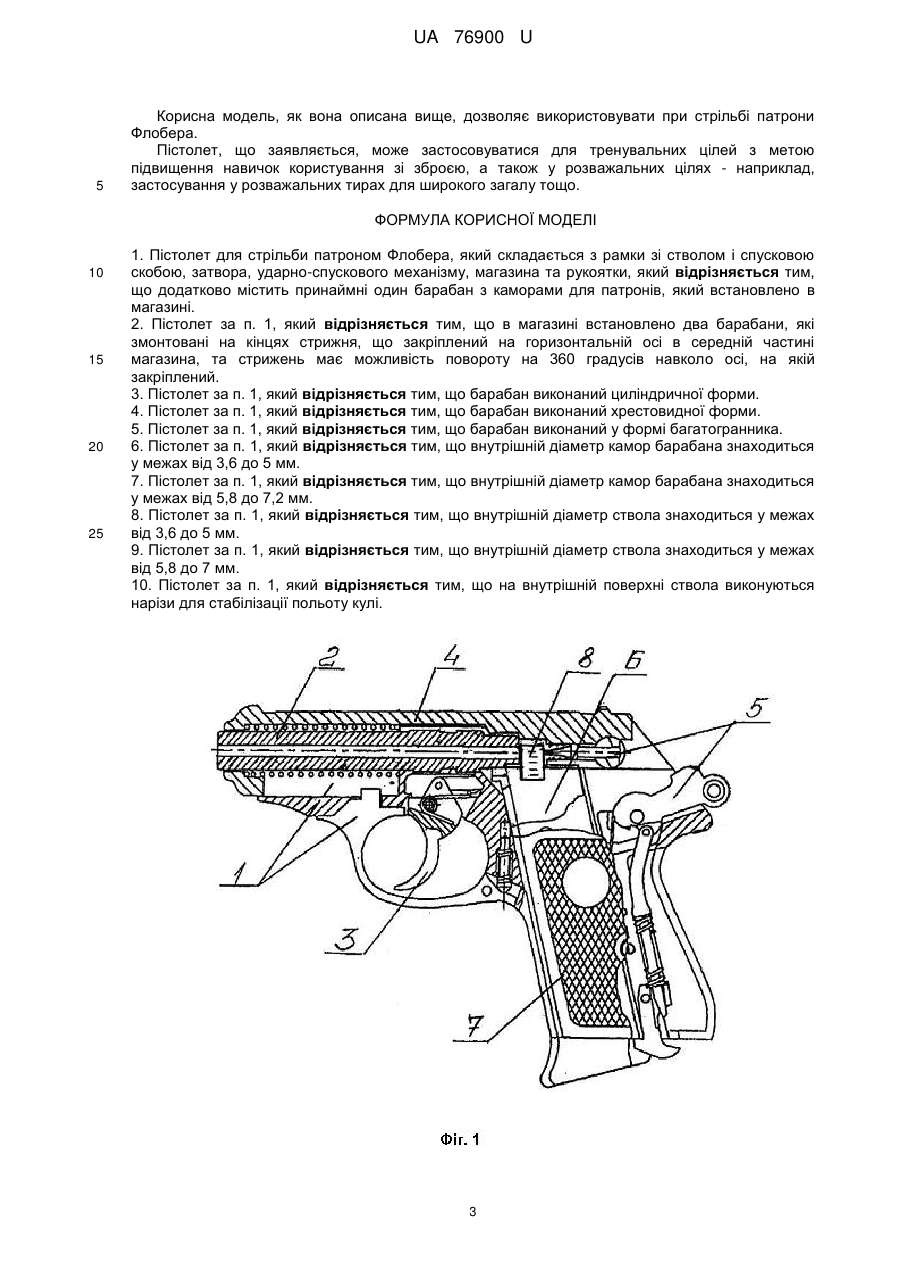

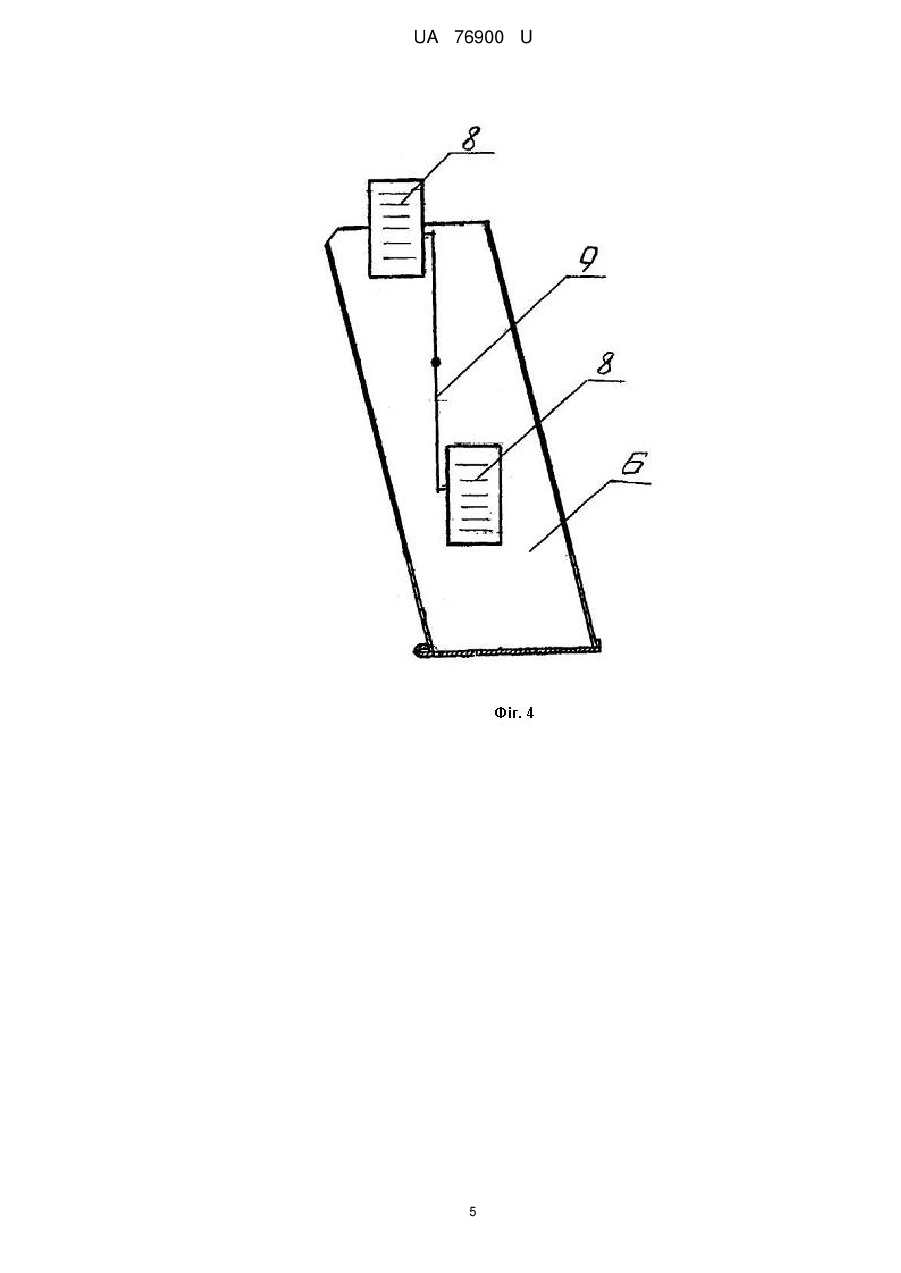

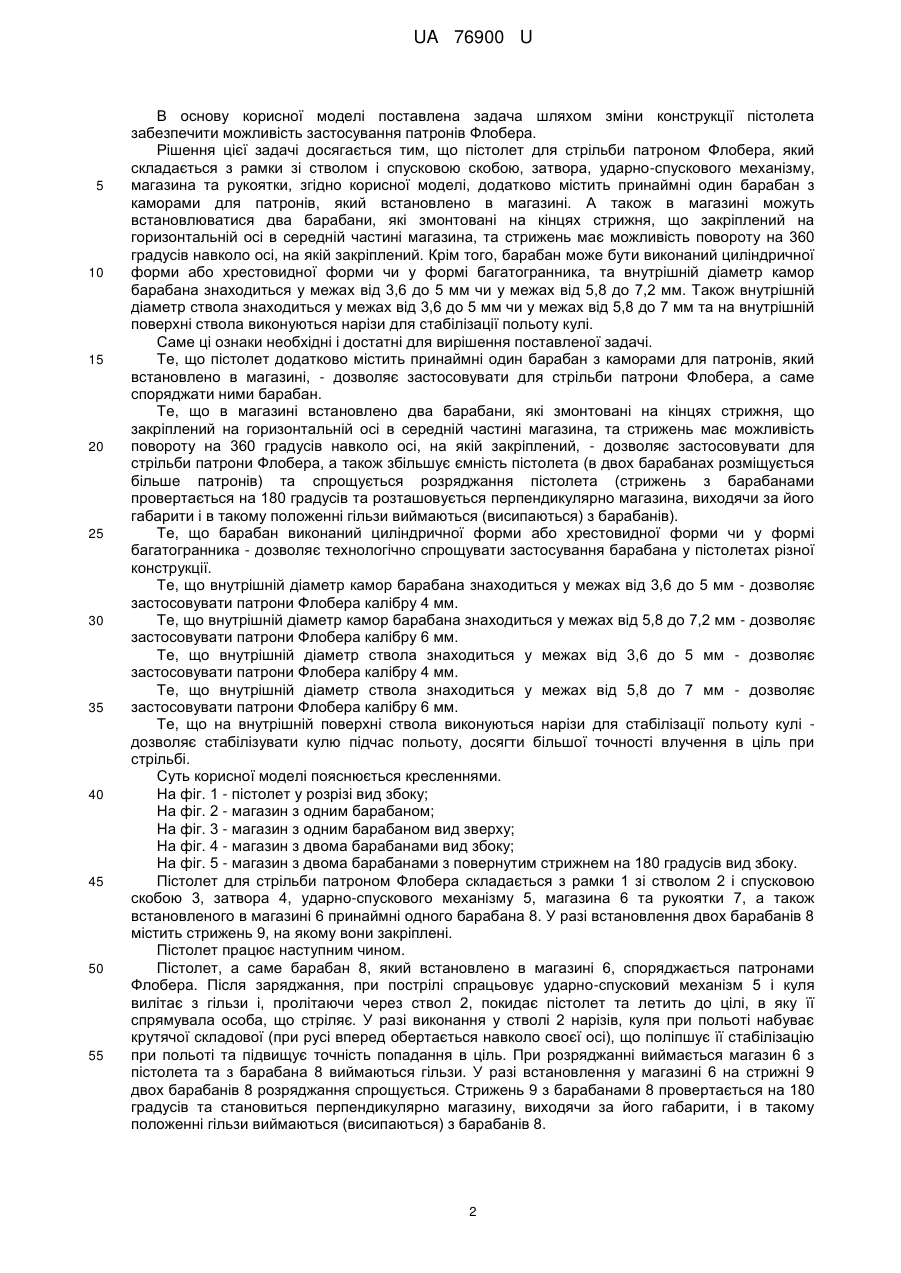

Реферат: UA 76900 U UA 76900 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі озброєння, зокрема до ручної стрілецької зброї, а саме до пістолетів, які застосовуються для тренувальних та розважальних цілей. Відомий пристрій для відстрілу набоїв, споряджених метальним снарядом несмертельної дії, що містить рамку, виконану з обоймою, в отворі якої встановлений ствол з набійником, кульовим входом, закріплений в обоймі довгим поперечним штифтом, рукоятку, що закриває задню частину рамки, фіксатор магазина кнопкового типу, затвор, установлений на напрямній рамки з можливістю поздовжнього переміщення, зворотну пружину, що охоплює напрямну, самозвідний ударно-спусковий механізм куркового типу подвійної дії, що містить курок, установлений на осі з можливістю повороту під тиском бойової пружини, шептало з пружиною, розташоване в корпусі, спусковий гачок з тягою, задній скіс якої розташований проти заплічників шептала, роз'єднувач, установлений в пазах корпуса шептала, ударник, виконаний з бойком і розміщений в каналі затвора перед курком, механізм вилучення стріляної гільзи, що складається із підпружиненого викидача, установленого у вікні затвора, та відбивача, виконаного суцільно з корпусом шептала, запобіжник, пристрій затворної затримки, прицільні пристрої, розташовані на поверхні затвора, що містять мушку та цілик, а також ствол виконаний без нарізів, а діаметр гладкої частини ствола менше діаметра метального снаряда, крім того ствол на зовнішній поверхні має поперечну канавку в місці розташування кульового входу, а для фіксації ствола в обоймі паралельно довгому штифтові установлені два короткі штифти, осі яких зсунуті одна відносно одної (патент України № 2495, кл. F41C 3/00, опублік. Бюл. № 5 від 17.05.2004). Також відомий пристрій для відстрілу 9-мм боєприпасів, що містить рамку зі стволом і спусковою скобою, затвор з ударником, викидачем і запобіжником, зворотну пружину, ударноспусковий механізм, затворний затримувач з відбивачем, рукоятку з гвинтом і магазин, при цьому ствол розміщений у стійці, що закріплена на рамці, у стволі виконаний канал і патронник, на казенній частині ствола на ділянці патронника виконаний приливок для кріплення ствола в стійці рамки, у приливку виконаний отвір для штифта рамки, на приливку на ділянці входу в патронник виконаний скіс для направлення патронів у патронник, затвор містить канал для розміщення ствола із зворотною пружиною і отвір для проходу ствола, на зовнішній поверхні затвора закріплена мушка і цілик, викидач виконаний підпружиненим, у передній частині викидача виконаний зачіп, рамка містить основу рукоятки, у основі рукоятки виконані бічні вікна, до складу ударно-спускового механізму входять згаданий ударник, курок, бойова пружина з засувкою магазина, шептало з пружиною, спусковий гачок і спускова тяга з важелем зводу, магазин містить корпус, подавач із зачепом для включення затворної затримки, кришку магазина і пружину подавача, причому зворотна пружина встановлена вісесиметрично стволу, на бічних стінках корпусу магазина виконані фігурні вікна, а на задній стінці - виступ для засувки магазина, також пристрій додатково обладнаний опорною вставкою з отвором, на зовнішній поверхні ствола виконана кільцева проточка, а внутрішня поверхня каналу ствола виконана гладкою, при цьому опорна вставка розміщена в отворі для проходу ствола, зворотна пружина упирається одним кінцем в опорну вставку, а іншим - у стійку, кільцева проточка зв'язана зі стійкою, товщина стінки ствола на ділянці кільцевої проточки виконана не меншою 1/10 товщини стінки ствола в районі дульного зрізу, ширина кільцевої проточки виконана не меншою 0,01 мм, зовнішній діаметр ствола і діаметр каналу ствола виконані зменшеними не менш ніж на 5 %, товщина бойової пружини зменшена не менш ніж на 30 %, патронник виконаний по довжині меншим, ніж довжина патрона, а також застосовується, стійка на ділянці кріплення ствола виконана по довжині не більшою від діаметра каналу ствола, причому отвір у вставці виконаний рівним зовнішньому діаметру ствола (патент України № 3188, кл. F41C3/00, опублік. Бюл. № 10 від 15.10.2004). До недоліків відомих пістолетів належить те, що з нього можна вести стрілянину тільки штатними боєприпасами, спорядженими несмертельними метальними снарядами, що виконані із еластичних матеріалів (гума), при цьому неможливо застосовувати патрони Флобера. Найбільш близьким до корисної моделі, що заявляється, є пристрій для стрільби кулями несмертельної дії, який складається з рамки зістволом, затвора, ударно-спускового механізму, магазина з патронами, які споряджено кулями несмертельної дії, наприклад, еластичними, зворотної пружини, та в каналі ствола виконано звуження, що не співпадає за розмірами з кулею. Звуження виконано за допомогою втулки, закріпленої в стволі (патент України № 31019 кл. F41C 3/14, 3/15, 21/16, опубл. Бюл. № 7 від 15.12.2000). До недоліку відомого пістолета належить те, що з нього можна вести стрільбу тільки боєприпасами несмертельної дії штатного калібру з кулею з пружнодеформованих матеріалів, при цьому неможливо застосовувати патрони Флобера. 1 UA 76900 U 5 10 15 20 25 30 35 40 45 50 55 В основу корисної моделі поставлена задача шляхом зміни конструкції пістолета забезпечити можливість застосування патронів Флобера. Рішення цієї задачі досягається тим, що пістолет для стрільби патроном Флобера, який складається з рамки зі стволом і спусковою скобою, затвора, ударно-спускового механізму, магазина та рукоятки, згідно корисної моделі, додатково містить принаймні один барабан з каморами для патронів, який встановлено в магазині. А також в магазині можуть встановлюватися два барабани, які змонтовані на кінцях стрижня, що закріплений на горизонтальній осі в середній частині магазина, та стрижень має можливість повороту на 360 градусів навколо осі, на якій закріплений. Крім того, барабан може бути виконаний циліндричної форми або хрестовидної форми чи у формі багатогранника, та внутрішній діаметр камор барабана знаходиться у межах від 3,6 до 5 мм чи у межах від 5,8 до 7,2 мм. Також внутрішній діаметр ствола знаходиться у межах від 3,6 до 5 мм чи у межах від 5,8 до 7 мм та на внутрішній поверхні ствола виконуються нарізи для стабілізації польоту кулі. Саме ці ознаки необхідні і достатні для вирішення поставленої задачі. Те, що пістолет додатково містить принаймні один барабан з каморами для патронів, який встановлено в магазині, - дозволяє застосовувати для стрільби патрони Флобера, а саме споряджати ними барабан. Те, що в магазині встановлено два барабани, які змонтовані на кінцях стрижня, що закріплений на горизонтальній осі в середній частині магазина, та стрижень має можливість повороту на 360 градусів навколо осі, на якій закріплений, - дозволяє застосовувати для стрільби патрони Флобера, а також збільшує ємність пістолета (в двох барабанах розміщується більше патронів) та спрощується розряджання пістолета (стрижень з барабанами провертається на 180 градусів та розташовується перпендикулярно магазина, виходячи за його габарити і в такому положенні гільзи виймаються (висипаються) з барабанів). Те, що барабан виконаний циліндричної форми або хрестовидної форми чи у формі багатогранника - дозволяє технологічно спрощувати застосування барабана у пістолетах різної конструкції. Те, що внутрішній діаметр камор барабана знаходиться у межах від 3,6 до 5 мм - дозволяє застосовувати патрони Флобера калібру 4 мм. Те, що внутрішній діаметр камор барабана знаходиться у межах від 5,8 до 7,2 мм - дозволяє застосовувати патрони Флобера калібру 6 мм. Те, що внутрішній діаметр ствола знаходиться у межах від 3,6 до 5 мм - дозволяє застосовувати патрони Флобера калібру 4 мм. Те, що внутрішній діаметр ствола знаходиться у межах від 5,8 до 7 мм - дозволяє застосовувати патрони Флобера калібру 6 мм. Те, що на внутрішній поверхні ствола виконуються нарізи для стабілізації польоту кулі дозволяє стабілізувати кулю підчас польоту, досягти більшої точності влучення в ціль при стрільбі. Суть корисної моделі пояснюється кресленнями. На фіг. 1 - пістолет у розрізі вид збоку; На фіг. 2 - магазин з одним барабаном; На фіг. 3 - магазин з одним барабаном вид зверху; На фіг. 4 - магазин з двома барабанами вид збоку; На фіг. 5 - магазин з двома барабанами з повернутим стрижнем на 180 градусів вид збоку. Пістолет для стрільби патроном Флобера складається з рамки 1 зі стволом 2 і спусковою скобою 3, затвора 4, ударно-спускового механізму 5, магазина 6 та рукоятки 7, а також встановленого в магазині 6 принаймні одного барабана 8. У разі встановлення двох барабанів 8 містить стрижень 9, на якому вони закріплені. Пістолет працює наступним чином. Пістолет, а саме барабан 8, який встановлено в магазині 6, споряджається патронами Флобера. Після заряджання, при пострілі спрацьовує ударно-спусковий механізм 5 і куля вилітає з гільзи і, пролітаючи через ствол 2, покидає пістолет та летить до цілі, в яку її спрямувала особа, що стріляє. У разі виконання у стволі 2 нарізів, куля при польоті набуває крутячої складової (при русі вперед обертається навколо своєї осі), що поліпшує її стабілізацію при польоті та підвищує точність попадання в ціль. При розряджанні виймається магазин 6 з пістолета та з барабана 8 виймаються гільзи. У разі встановлення у магазині 6 на стрижні 9 двох барабанів 8 розряджання спрощується. Стрижень 9 з барабанами 8 провертається на 180 градусів та становиться перпендикулярно магазину, виходячи за його габарити, і в такому положенні гільзи виймаються (висипаються) з барабанів 8. 2 UA 76900 U 5 Корисна модель, як вона описана вище, дозволяє використовувати при стрільбі патрони Флобера. Пістолет, що заявляється, може застосовуватися для тренувальних цілей з метою підвищення навичок користування зі зброєю, а також у розважальних цілях - наприклад, застосування у розважальних тирах для широкого загалу тощо. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 1. Пістолет для стрільби патроном Флобера, який складається з рамки зі стволом і спусковою скобою, затвора, ударно-спускового механізму, магазина та рукоятки, який відрізняється тим, що додатково містить принаймні один барабан з каморами для патронів, який встановлено в магазині. 2. Пістолет за п. 1, який відрізняється тим, що в магазині встановлено два барабани, які змонтовані на кінцях стрижня, що закріплений на горизонтальній осі в середній частині магазина, та стрижень має можливість повороту на 360 градусів навколо осі, на якій закріплений. 3. Пістолет за п. 1, який відрізняється тим, що барабан виконаний циліндричної форми. 4. Пістолет за п. 1, який відрізняється тим, що барабан виконаний хрестовидної форми. 5. Пістолет за п. 1, який відрізняється тим, що барабан виконаний у формі багатогранника. 6. Пістолет за п. 1, який відрізняється тим, що внутрішній діаметр камор барабана знаходиться у межах від 3,6 до 5 мм. 7. Пістолет за п. 1, який відрізняється тим, що внутрішній діаметр камор барабана знаходиться у межах від 5,8 до 7,2 мм. 8. Пістолет за п. 1, який відрізняється тим, що внутрішній діаметр ствола знаходиться у межах від 3,6 до 5 мм. 9. Пістолет за п. 1, який відрізняється тим, що внутрішній діаметр ствола знаходиться у межах від 5,8 до 7 мм. 10. Пістолет за п. 1, який відрізняється тим, що на внутрішній поверхні ствола виконуються нарізи для стабілізації польоту кулі. 3 UA 76900 U 4 UA 76900 U 5 UA 76900 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
