Електромагнітний пневмогідравлічний розподілювач

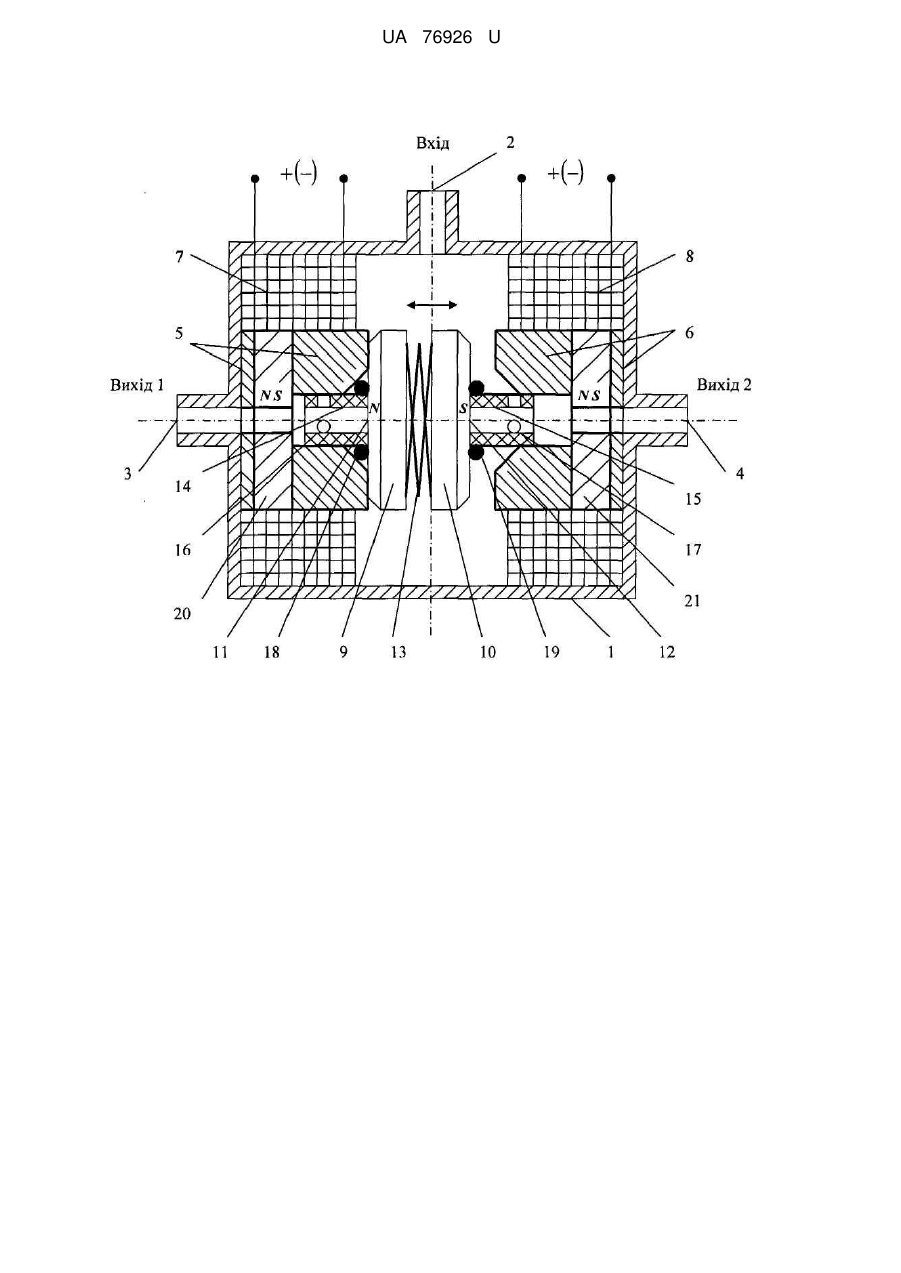

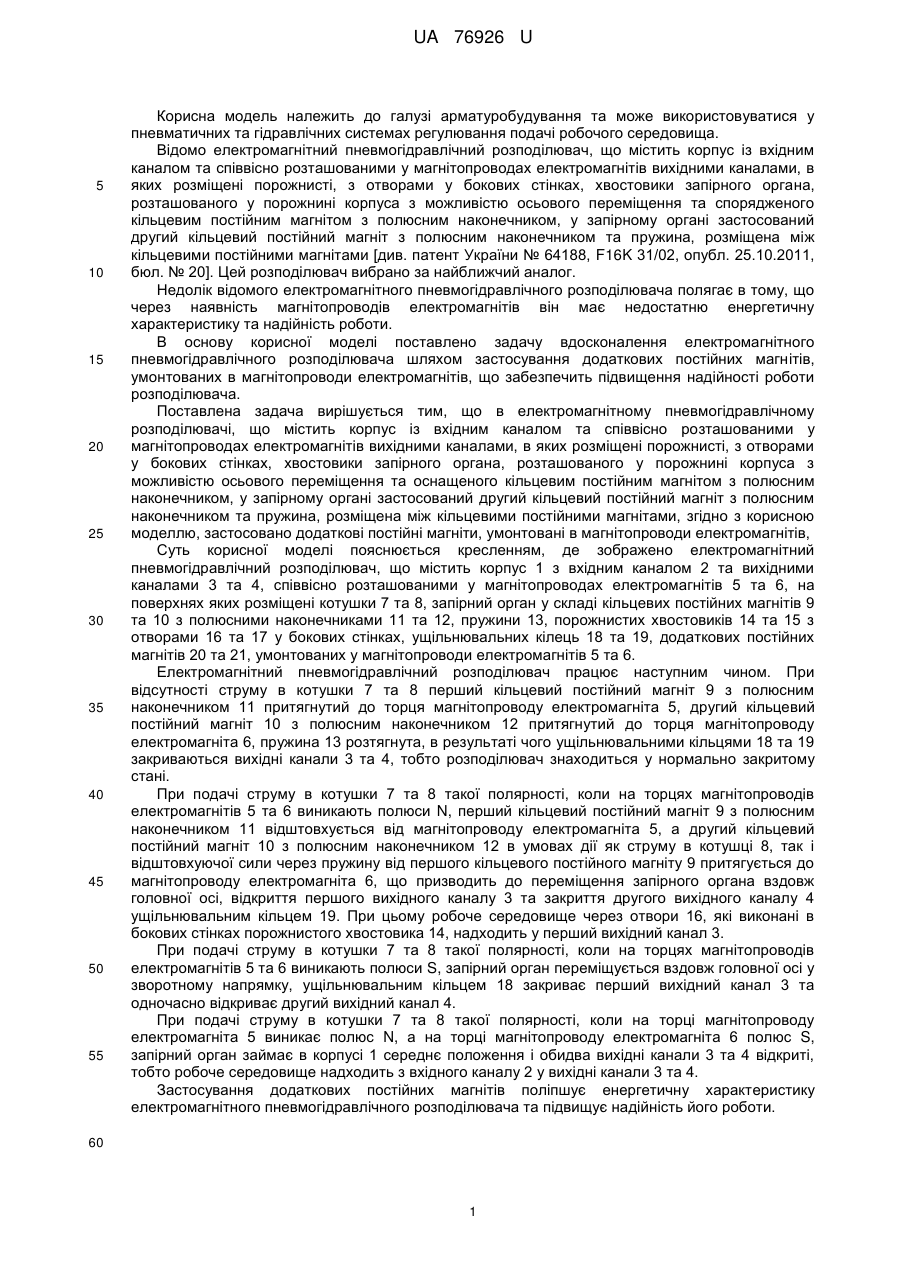

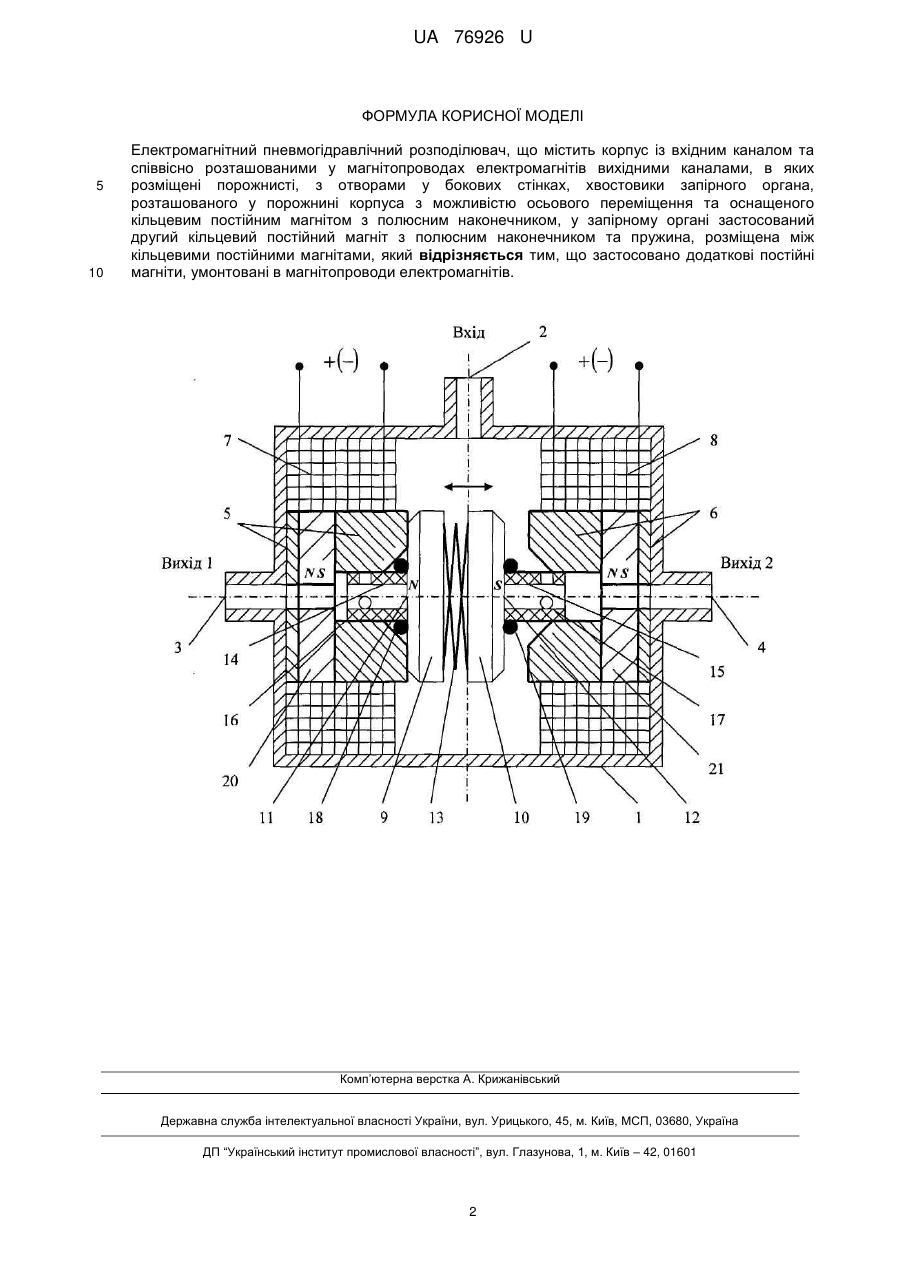

Реферат: UA 76926 U UA 76926 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі арматуробудування та може використовуватися у пневматичних та гідравлічних системах регулювання подачі робочого середовища. Відомо електромагнітний пневмогідравлічний розподілювач, що містить корпус із вхідним каналом та співвісно розташованими у магнітопроводах електромагнітів вихідними каналами, в яких розміщені порожнисті, з отворами у бокових стінках, хвостовики запірного органа, розташованого у порожнині корпуса з можливістю осьового переміщення та спорядженого кільцевим постійним магнітом з полюсним наконечником, у запірному органі застосований другий кільцевий постійний магніт з полюсним наконечником та пружина, розміщена між кільцевими постійними магнітами [див. патент України № 64188, F16K 31/02, опубл. 25.10.2011, бюл. № 20]. Цей розподілювач вибрано за найближчий аналог. Недолік відомого електромагнітного пневмогідравлічного розподілювача полягає в тому, що через наявність магнітопроводів електромагнітів він має недостатню енергетичну характеристику та надійність роботи. В основу корисної моделі поставлено задачу вдосконалення електромагнітного пневмогідравлічного розподілювача шляхом застосування додаткових постійних магнітів, умонтованих в магнітопроводи електромагнітів, що забезпечить підвищення надійності роботи розподілювача. Поставлена задача вирішується тим, що в електромагнітному пневмогідравлічному розподілювачі, що містить корпус із вхідним каналом та співвісно розташованими у магнітопроводах електромагнітів вихідними каналами, в яких розміщені порожнисті, з отворами у бокових стінках, хвостовики запірного органа, розташованого у порожнині корпуса з можливістю осьового переміщення та оснащеного кільцевим постійним магнітом з полюсним наконечником, у запірному органі застосований другий кільцевий постійний магніт з полюсним наконечником та пружина, розміщена між кільцевими постійними магнітами, згідно з корисною моделлю, застосовано додаткові постійні магніти, умонтовані в магнітопроводи електромагнітів, Суть корисної моделі пояснюється кресленням, де зображено електромагнітний пневмогідравлічний розподілювач, що містить корпус 1 з вхідним каналом 2 та вихідними каналами 3 та 4, співвісно розташованими у магнітопроводах електромагнітів 5 та 6, на поверхнях яких розміщені котушки 7 та 8, запірний орган у складі кільцевих постійних магнітів 9 та 10 з полюсними наконечниками 11 та 12, пружини 13, порожнистих хвостовиків 14 та 15 з отворами 16 та 17 у бокових стінках, ущільнювальних кілець 18 та 19, додаткових постійних магнітів 20 та 21, умонтованих у магнітопроводи електромагнітів 5 та 6. Електромагнітний пневмогідравлічний розподілювач працює наступним чином. При відсутності струму в котушки 7 та 8 перший кільцевий постійний магніт 9 з полюсним наконечником 11 притягнутий до торця магнітопроводу електромагніта 5, другий кільцевий постійний магніт 10 з полюсним наконечником 12 притягнутий до торця магнітопроводу електромагніта 6, пружина 13 розтягнута, в результаті чого ущільнювальними кільцями 18 та 19 закриваються вихідні канали 3 та 4, тобто розподілювач знаходиться у нормально закритому стані. При подачі струму в котушки 7 та 8 такої полярності, коли на торцях магнітопроводів електромагнітів 5 та 6 виникають полюси N, перший кільцевий постійний магніт 9 з полюсним наконечником 11 відштовхується від магнітопроводу електромагніта 5, а другий кільцевий постійний магніт 10 з полюсним наконечником 12 в умовах дії як струму в котушці 8, так і відштовхуючої сили через пружину від першого кільцевого постійного магніту 9 притягується до магнітопроводу електромагніта 6, що призводить до переміщення запірного органа вздовж головної осі, відкриття першого вихідного каналу 3 та закриття другого вихідного каналу 4 ущільнювальним кільцем 19. При цьому робоче середовище через отвори 16, які виконані в бокових стінках порожнистого хвостовика 14, надходить у перший вихідний канал 3. При подачі струму в котушки 7 та 8 такої полярності, коли на торцях магнітопроводів електромагнітів 5 та 6 виникають полюси S, запірний орган переміщується вздовж головної осі у зворотному напрямку, ущільнювальним кільцем 18 закриває перший вихідний канал 3 та одночасно відкриває другий вихідний канал 4. При подачі струму в котушки 7 та 8 такої полярності, коли на торці магнітопроводу електромагніта 5 виникає полюс N, а на торці магнітопроводу електромагніта 6 полюс S, запірний орган займає в корпусі 1 середнє положення і обидва вихідні канали 3 та 4 відкриті, тобто робоче середовище надходить з вхідного каналу 2 у вихідні канали 3 та 4. Застосування додаткових постійних магнітів поліпшує енергетичну характеристику електромагнітного пневмогідравлічного розподілювача та підвищує надійність його роботи. 60 1 UA 76926 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Електромагнітний пневмогідравлічний розподілювач, що містить корпус із вхідним каналом та співвісно розташованими у магнітопроводах електромагнітів вихідними каналами, в яких розміщені порожнисті, з отворами у бокових стінках, хвостовики запірного органа, розташованого у порожнині корпуса з можливістю осьового переміщення та оснащеного кільцевим постійним магнітом з полюсним наконечником, у запірному органі застосований другий кільцевий постійний магніт з полюсним наконечником та пружина, розміщена між кільцевими постійними магнітами, який відрізняється тим, що застосовано додаткові постійні магніти, умонтовані в магнітопроводи електромагнітів. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
