Електромагнітний пневмогідравлічний розподілювач

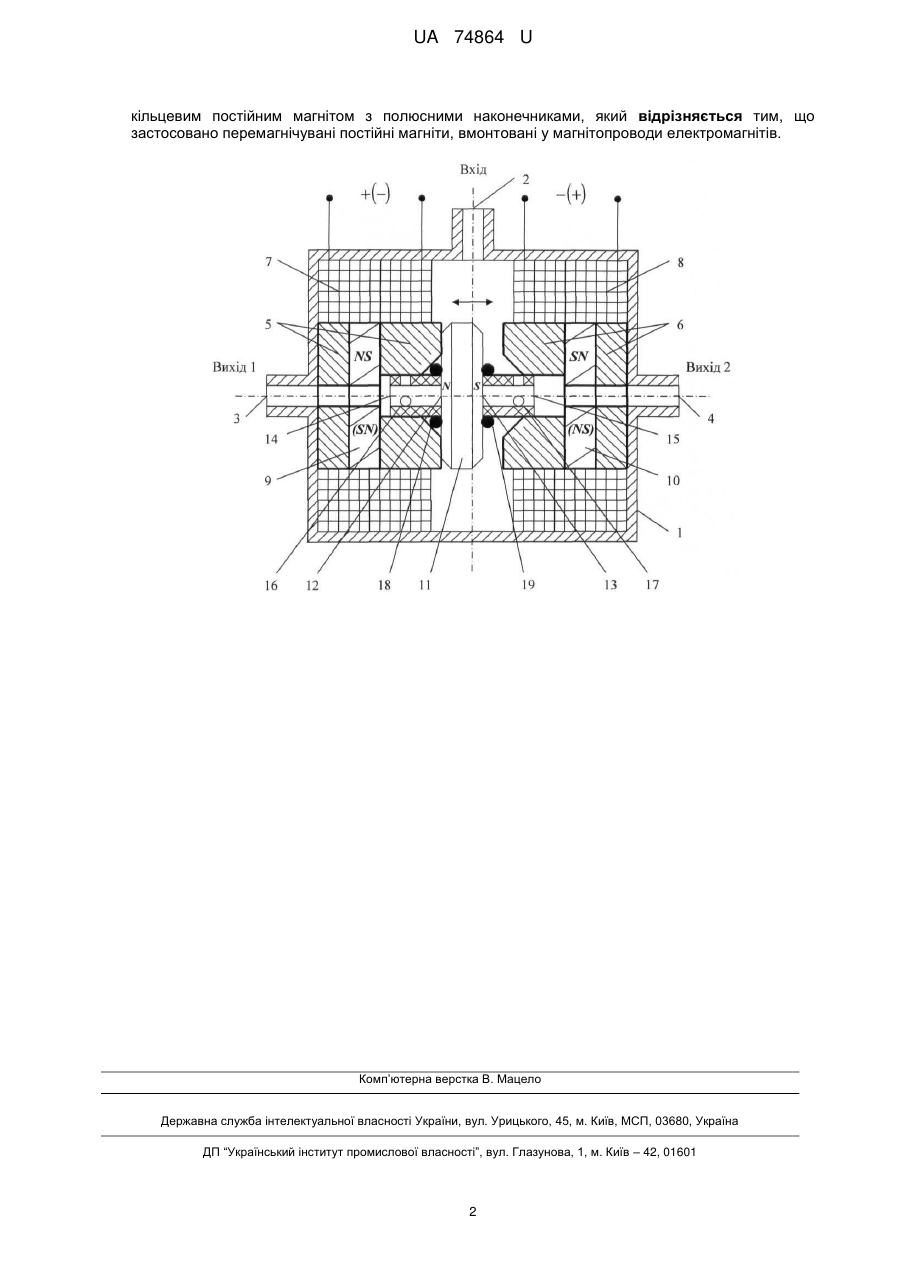

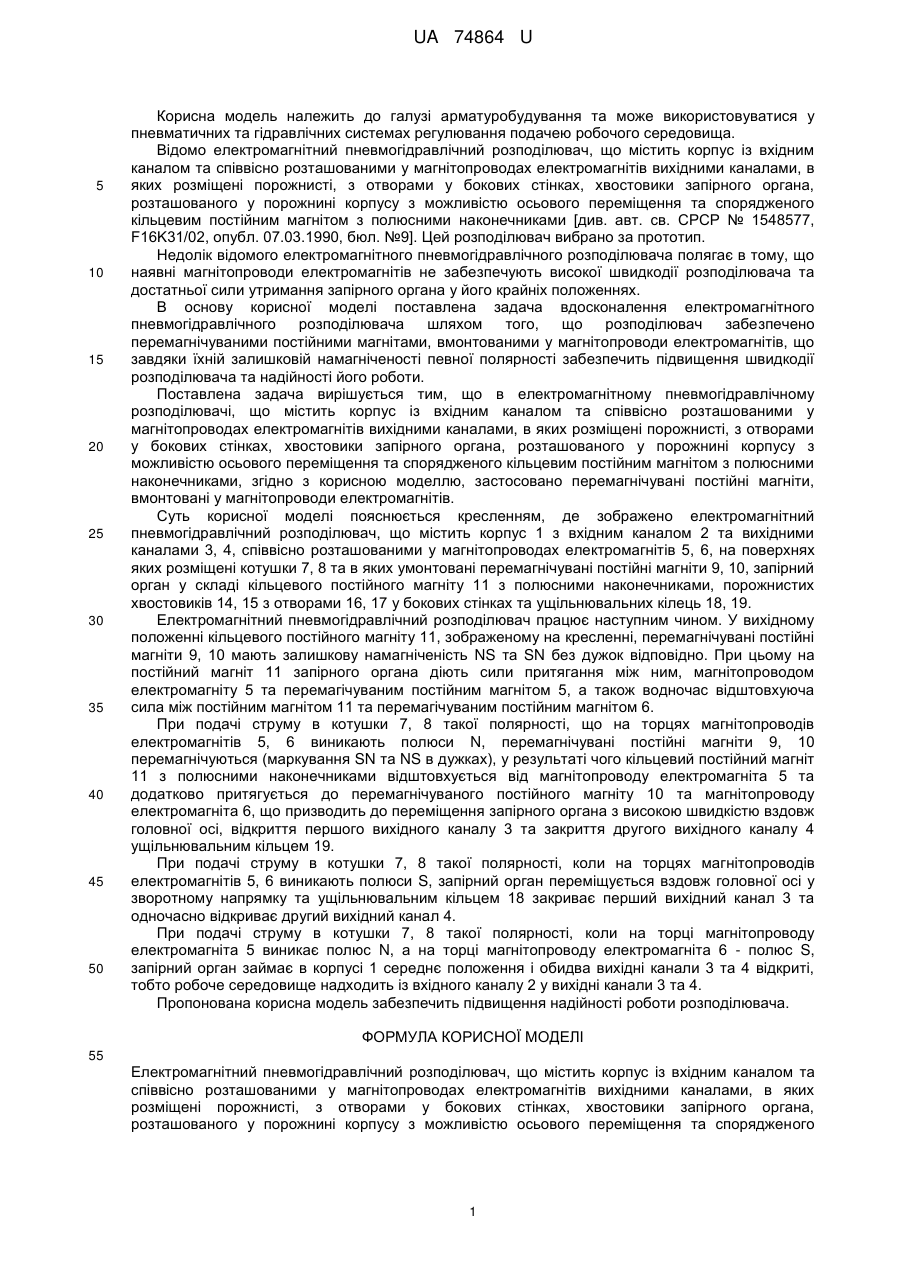

Реферат: UA 74864 U UA 74864 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі арматуробудування та може використовуватися у пневматичних та гідравлічних системах регулювання подачею робочого середовища. Відомо електромагнітний пневмогідравлічний розподілювач, що містить корпус із вхідним каналом та співвісно розташованими у магнітопроводах електромагнітів вихідними каналами, в яких розміщені порожнисті, з отворами у бокових стінках, хвостовики запірного органа, розташованого у порожнині корпусу з можливістю осьового переміщення та спорядженого кільцевим постійним магнітом з полюсними наконечниками [див. авт. св. СРСР № 1548577, F16K31/02, опубл. 07.03.1990, бюл. №9]. Цей розподілювач вибрано за прототип. Недолік відомого електромагнітного пневмогідравлічного розподілювача полягає в тому, що наявні магнітопроводи електромагнітів не забезпечують високої швидкодії розподілювача та достатньої сили утримання запірного органа у його крайніх положеннях. В основу корисної моделі поставлена задача вдосконалення електромагнітного пневмогідравлічного розподілювача шляхом того, що розподілювач забезпечено перемагнічуваними постійними магнітами, вмонтованими у магнітопроводи електромагнітів, що завдяки їхній залишковій намагніченості певної полярності забезпечить підвищення швидкодії розподілювача та надійності його роботи. Поставлена задача вирішується тим, що в електромагнітному пневмогідравлічному розподілювачі, що містить корпус із вхідним каналом та співвісно розташованими у магнітопроводах електромагнітів вихідними каналами, в яких розміщені порожнисті, з отворами у бокових стінках, хвостовики запірного органа, розташованого у порожнині корпусу з можливістю осьового переміщення та спорядженого кільцевим постійним магнітом з полюсними наконечниками, згідно з корисною моделлю, застосовано перемагнічувані постійні магніти, вмонтовані у магнітопроводи електромагнітів. Суть корисної моделі пояснюється кресленням, де зображено електромагнітний пневмогідравлічний розподілювач, що містить корпус 1 з вхідним каналом 2 та вихідними каналами 3, 4, співвісно розташованими у магнітопроводах електромагнітів 5, 6, на поверхнях яких розміщені котушки 7, 8 та в яких умонтовані перемагнічувані постійні магніти 9, 10, запірний орган у складі кільцевого постійного магніту 11 з полюсними наконечниками, порожнистих хвостовиків 14, 15 з отворами 16, 17 у бокових стінках та ущільнювальних кілець 18, 19. Електромагнітний пневмогідравлічний розподілювач працює наступним чином. У вихідному положенні кільцевого постійного магніту 11, зображеному на кресленні, перемагнічувані постійні магніти 9, 10 мають залишкову намагніченість NS та SN без дужок відповідно. При цьому на постійний магніт 11 запірного органа діють сили притягання між ним, магнітопроводом електромагніту 5 та перемагічуваним постійним магнітом 5, а також водночас відштовхуюча сила між постійним магнітом 11 та перемагічуваним постійним магнітом 6. При подачі струму в котушки 7, 8 такої полярності, що на торцях магнітопроводів електромагнітів 5, 6 виникають полюси N, перемагнічувані постійні магніти 9, 10 перемагнічуються (маркування SN та NS в дужках), у результаті чого кільцевий постійний магніт 11 з полюсними наконечниками відштовхується від магнітопроводу електромагніта 5 та додатково притягується до перемагнічуваного постійного магніту 10 та магнітопроводу електромагніта 6, що призводить до переміщення запірного органа з високою швидкістю вздовж головної осі, відкриття першого вихідного каналу 3 та закриття другого вихідного каналу 4 ущільнювальним кільцем 19. При подачі струму в котушки 7, 8 такої полярності, коли на торцях магнітопроводів електромагнітів 5, 6 виникають полюси S, запірний орган переміщується вздовж головної осі у зворотному напрямку та ущільнювальним кільцем 18 закриває перший вихідний канал 3 та одночасно відкриває другий вихідний канал 4. При подачі струму в котушки 7, 8 такої полярності, коли на торці магнітопроводу електромагніта 5 виникає полюс N, а на торці магнітопроводу електромагніта 6 - полюс S, запірний орган займає в корпусі 1 середнє положення і обидва вихідні канали 3 та 4 відкриті, тобто робоче середовище надходить із вхідного каналу 2 у вихідні канали 3 та 4. Пропонована корисна модель забезпечить підвищення надійності роботи розподілювача. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Електромагнітний пневмогідравлічний розподілювач, що містить корпус із вхідним каналом та співвісно розташованими у магнітопроводах електромагнітів вихідними каналами, в яких розміщені порожнисті, з отворами у бокових стінках, хвостовики запірного органа, розташованого у порожнині корпусу з можливістю осьового переміщення та спорядженого 1 UA 74864 U кільцевим постійним магнітом з полюсними наконечниками, який відрізняється тим, що застосовано перемагнічувані постійні магніти, вмонтовані у магнітопроводи електромагнітів. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
