Мастика для ремонту броньових деталей

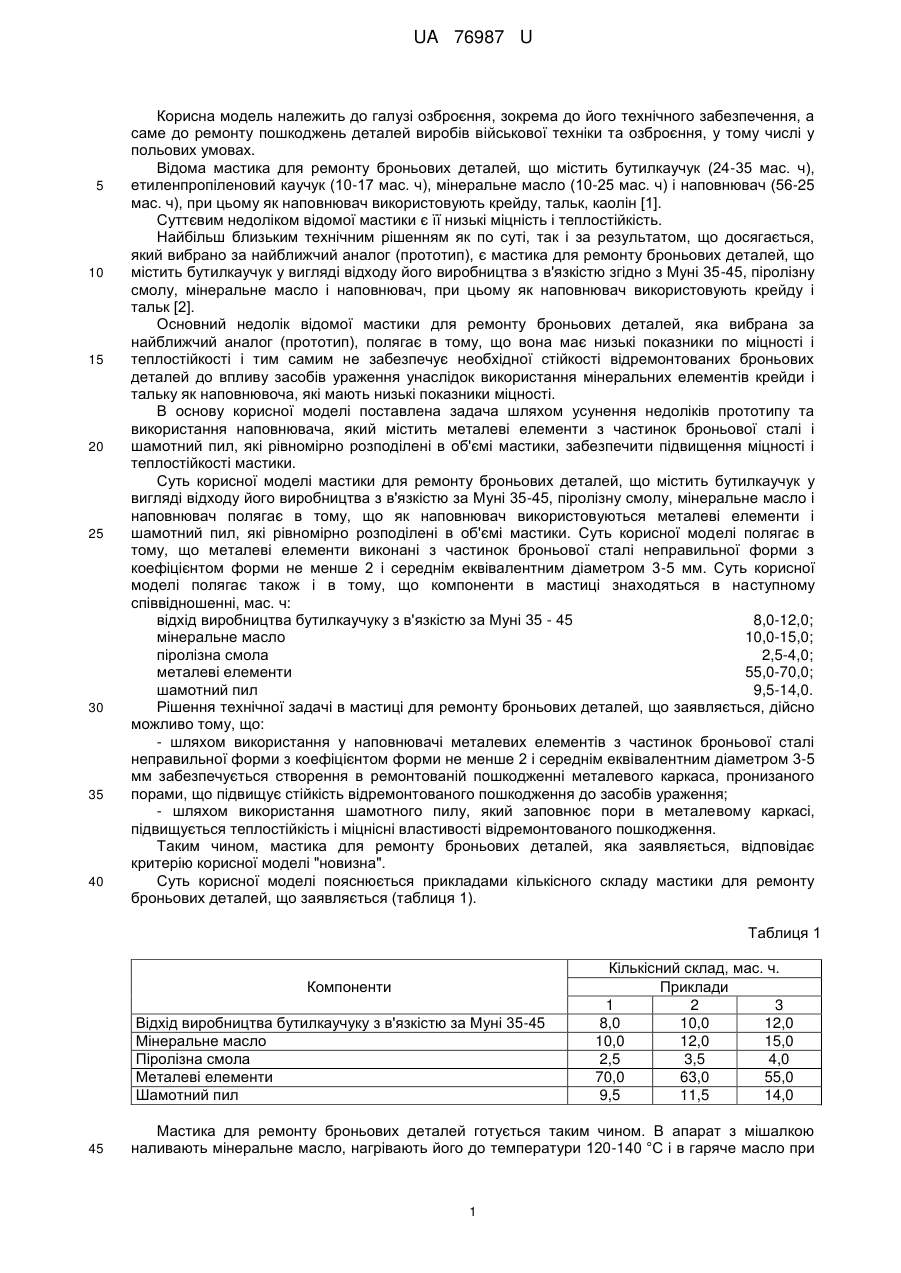

Реферат: Мастика для ремонту броньових деталей містить бутилкаучук у вигляді відходу його виробництва з в'язкістю за Муні 35-45, піролізну смолу, мінеральне масло і наповнювач. Як наповнювач використовують металеві елементи і шамотний пил, які рівномірно розподілені в об'ємі мастики. Металеві елементи виконано з частинок броньової сталі неправильної форми з коефіцієнтом форми не менше 2 і середнім еквівалентним діаметром 3-5 мм. UA 76987 U (12) UA 76987 U UA 76987 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі озброєння, зокрема до його технічного забезпечення, а саме до ремонту пошкоджень деталей виробів військової техніки та озброєння, у тому числі у польових умовах. Відома мастика для ремонту броньових деталей, що містить бутилкаучук (24-35 мас. ч), етиленпропіленовий каучук (10-17 мас. ч), мінеральне масло (10-25 мас. ч) і наповнювач (56-25 мас. ч), при цьому як наповнювач використовують крейду, тальк, каолін [1]. Суттєвим недоліком відомої мастики є її низькі міцність і теплостійкість. Найбільш близьким технічним рішенням як по суті, так і за результатом, що досягається, який вибрано за найближчий аналог (прототип), є мастика для ремонту броньових деталей, що містить бутилкаучук у вигляді відходу його виробництва з в'язкістю згідно з Муні 35-45, піролізну смолу, мінеральне масло і наповнювач, при цьому як наповнювач використовують крейду і тальк [2]. Основний недолік відомої мастики для ремонту броньових деталей, яка вибрана за найближчий аналог (прототип), полягає в тому, що вона має низькі показники по міцності і теплостійкості і тим самим не забезпечує необхідної стійкості відремонтованих броньових деталей до впливу засобів ураження унаслідок використання мінеральних елементів крейди і тальку як наповнювоча, які мають низькі показники міцності. В основу корисної моделі поставлена задача шляхом усунення недоліків прототипу та використання наповнювача, який містить металеві елементи з частинок броньової сталі і шамотний пил, які рівномірно розподілені в об'ємі мастики, забезпечити підвищення міцності і теплостійкості мастики. Суть корисної моделі мастики для ремонту броньових деталей, що містить бутилкаучук у вигляді відходу його виробництва з в'язкістю за Муні 35-45, піролізну смолу, мінеральне масло і наповнювач полягає в тому, що як наповнювач використовуються металеві елементи і шамотний пил, які рівномірно розподілені в об'ємі мастики. Суть корисної моделі полягає в тому, що металеві елементи виконані з частинок броньової сталі неправильної форми з коефіцієнтом форми не менше 2 і середнім еквівалентним діаметром 3-5 мм. Суть корисної моделі полягає також і в тому, що компоненти в мастиці знаходяться в наступному співвідношенні, мас. ч: відхід виробництва бутилкаучуку з в'язкістю за Муні 35 - 45 8,0-12,0; мінеральне масло 10,0-15,0; піролізна смола 2,5-4,0; металеві елементи 55,0-70,0; шамотний пил 9,5-14,0. Рішення технічної задачі в мастиці для ремонту броньових деталей, що заявляється, дійсно можливо тому, що: - шляхом використання у наповнювачі металевих елементів з частинок броньової сталі неправильної форми з коефіцієнтом форми не менше 2 і середнім еквівалентним діаметром 3-5 мм забезпечується створення в ремонтованій пошкодженні металевого каркаса, пронизаного порами, що підвищує стійкість відремонтованого пошкодження до засобів ураження; - шляхом використання шамотного пилу, який заповнює пори в металевому каркасі, підвищується теплостійкість і міцнісні властивості відремонтованого пошкодження. Таким чином, мастика для ремонту броньових деталей, яка заявляється, відповідає критерію корисної моделі "новизна". Суть корисної моделі пояснюється прикладами кількісного складу мастики для ремонту броньових деталей, що заявляється (таблиця 1). Таблиця 1 Компоненти Відхід виробництва бутилкаучуку з в'язкістю за Муні 35-45 Мінеральне масло Піролізна смола Металеві елементи Шамотний пил 45 Кількісний склад, мас. ч. Приклади 1 2 3 8,0 10,0 12,0 10,0 12,0 15,0 2,5 3,5 4,0 70,0 63,0 55,0 9,5 11,5 14,0 Мастика для ремонту броньових деталей готується таким чином. В апарат з мішалкою наливають мінеральне масло, нагрівають його до температури 120-140 °C і в гаряче масло при 1 UA 76987 U 5 перемішуванні поступово додають шматки відходу бутилкаучуку. Після повного розчинення відходу бутилкаучуку в апарат послідовно додають в декілька прийомів шамотний пил, металеві елементи і піролізну смолу. Потім композиція ретельно перемішується до утворення однорідної вязкотекучої маси. У таблиці 2 наведено властивості пропонованої та відомої мастик. Таблиця 2 Властивості Межа міцності, МПа Теплостійкість, °C Водопоглинання, % 10 15 Значення показника властивостей Приклади пропонованої мастики Мастика за прототипом 1 2 3 0,52 0,50 0,45 0,15-0,25 95 105 125 75-85 0,18-0,19 0,19-0,20 0,20-0,22 0,15-0,18 Як видно з таблиці 2, мастика для ремонту деталей виробу, що пропонується, має кращі фізико-механічні властивості порівняно з прототипом. Підвищення ефективності застосування мастики для ремонту броньових деталей, яка заявляється, у порівнянні з прототипом, досягається шляхом використання як наповнювача металевих елементів з частинок броньової сталі та шамотного пилу, що забезпечує підвищення міцності та теплостійкості в місці відремонтованого пошкодження деталі. Джерела інформації: 1. А. с СССР № 324259. Бюл. № 2, 1972 - аналог. 2. А. С. СССР № 1014878 А. Бюл. № 15,1983. - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Мастика для ремонту броньових деталей, яка містить бутилкаучук у вигляді відходу його виробництва з в'язкістю за Муні 35-45, піролізну смолу, мінеральне масло і наповнювач, яка відрізняється тим, що як наповнювач використовують металеві елементи і шамотний пил, які рівномірно розподілені в об'ємі мастики, причому металеві елементи виконано з частинок броньової сталі неправильної форми з коефіцієнтом форми не менше 2 і середнім еквівалентним діаметром 3-5 мм при наступному співвідношенні компонентів, мас. ч.: відхід виробництва бутилкаучуку з в'язкістю за Муні 35 - 45 8,0-12,0 мінеральне масло 10,0-15,0 піролізна смола 2,5-4,0 металеві елементи 55,0-70,0 шамотний пил 9,5-14,0. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
