Противокорозійна мастика

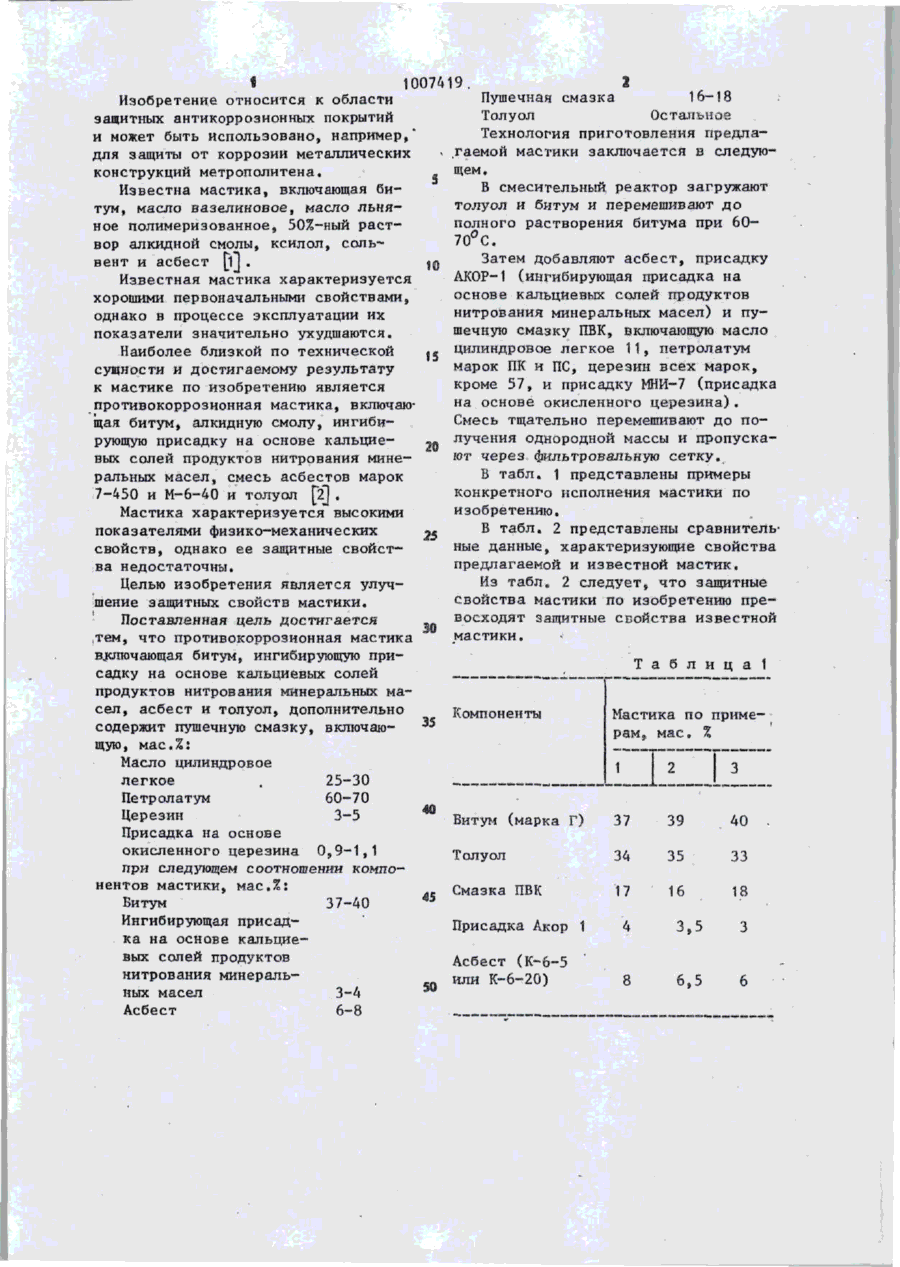

ПРОТИВОКОРРОЗИОННАЯ МАСТИКА, включающая битум, ингибирующую присадку на основе кальциевых солей про дуктов нитрования минеральных масел, асбест и толуол, о т л и ч а ю щ а я с я тем, что, с целью улучшения защитных свойств мастики, она дополнительно содержит пушечную смазку, включающую, мас.%: і Масло цилиндровое легкое 25-30 Петролатум 60-70 Церезин 3-5 Присадка на основе окисленного церезина 0,9-1^1 при следующем соотношении компонентов мастики, мас,%: Битум 37-40 Ингибирующая присадка на основе кальциевых солей продуктов нитрования минеральных масел 3-4 Асбест 6-8 Пушечная смазка" 16-18 Толуол Остальное j" I ее. 1007419. Пушечная смазка 16—18 Изобретение относится к области Толуол Остальное защитных антикоррозионных покрытий Технология приготовления предлаи может быть использовано, например,* гаемой мастики заключается в следуюдля защиты от коррозии металлических щем, конструкций метрополитена. В смесительный реактор загружают Известна мастика, включающая битолуол и битум и перемешивают до тум, масло вазелиновое, масло льняполного растворения битума при 60ное полимеризованное9 50%-ный раст70° С. вор алкидной смолы, ксилол, сольЗатем добавляют асбест, присадку вент и асбест [і] . АКОР-1 (ингибирующая присадка на Известная мастика характеризуется основе кальциевых солей продуктов хорошими первоначальными свойствами, нитрования минеральных масел) и пуоднако в процессе эксплуатации их шечную смазку ПВК, включающую масло показатели значительно ухудшаются. цилиндровое легкое 11, петролатум Наиболее близкой по технической 15 марок ПК и ПС, церезин всех марок, сущности и достигаемому результату кроме 57, и присадку МНИ-7 (присадка к мастике по изобретению является на основе окисленного ц е р е з и н а ) . противокоррозионная мастика, включаюСмесь тщательно перемешивают до п о щая битум, алкидную смолу, ингибилучения однородной массы и пропускаругощую присадку на основе кальциеют через фильтровальную сетку. вых солей продуктов нитрования минеВ т а б л . 1 представлены примеры ральных масел, смесь асбестов марок конкретного исполнения мастики по 7-450 и М-6-40 и толуол [f] . изобретению. Мастика характеризуется высокими В табл. 2 представлены сравнительпоказателями физико-механических ные данные, характеризующие свойства свойств, однако ее защитные свойстпредлагаемой и известной мастик. ва недостаточны. Из табл. 2 следует, что защитные Целью изобретения является улучсвойства мастики по изобретению прешение защитных свойств мастики. восходят защитные спойства известной Поставленная цель достигается мастики. ,тем, что противокоррозионная мастика в.ключающая битум, ингибирующую приТ а б л и ц а ! садку на основе кальциевых солей продуктов нитрования минеральных масел, асбест и толуол, дополнительно Компоненты Мастика по приме35 содержит пушечную смазку, включаюрам, мае. X щую, мас.%: Масло цилиндровое 1 легкое , 25-30 Петролатум 60-70 Церезин 3-5 Битум (марка Г) 37 39 40 Присадка на основе окисленного церезина 0,9-1,1 Толуол 34 35 33 при следующем соотношении компонентов мастики, мас.%: Смазка ПВК 17 16 Битум 37-40 Ингибирующая присадПрисадка Акор 1 4 , 5 3 ка на основе кальциевых солей продуктов Асбест (К-6-5 нитрования минеральили К-6-20) 8 ,5 6 6, ных масел 3-4 Асбест 6-8 з, 1007419 4 і Т а б л и ц а 2 Мастика Показатели известная предлагаемая пример 1 Внешний вид черная Пенетрация по пенетрометру ЛП-1 при температуре 20±2°С 340-400 Способность наноситься при температуре 2О ± 2°С Iпример 22 пример однородная пі пример З I масса, не содержащая примесей • 340-400 340-400 330-350 При нанесении краскораспылителем или шпателем состав ложится ровным слоем Теплостойкость при температуре 20±2°С и тол- не стекает щине покрытия 1 мм (способность удерживаться на вертикальной поверхности) Прочность пленки при ударе, кгС.см: а) до старения 50 не стекает не стекает не стекает Прочность пленки при изгибе, мм а) до старения б) после старения (180 ч при 60°С) Адгезия к металлу, кг/см Влагопроницаемость пленки мастики через 2 350 суток, г/см 50 50 50 50 50 50 50 б) после старения (180 ч при 60°С) 50 50 50 50 50 50 50 50 1,17 1,17 1. 17 1, 15 1,5.10 1,5,10 1, 5. ttf' 2, 0. Водопоглощение пленки за 350 суток испытаний, % Защитные свойства через 350 суток испытаний, % поражений поверхности: 1) в коррозионной камере 3,0 3,0 3,0 6,0 0 0 0 50 2) в гидростате 0 0 0 50 Заказ)111/ДСП Тираж 364 Подписное Филиал Ш П "Патент", г.Ужгород, уп.Проектная, U
