Очисник головок коренеплодiв вiд гички на коренi

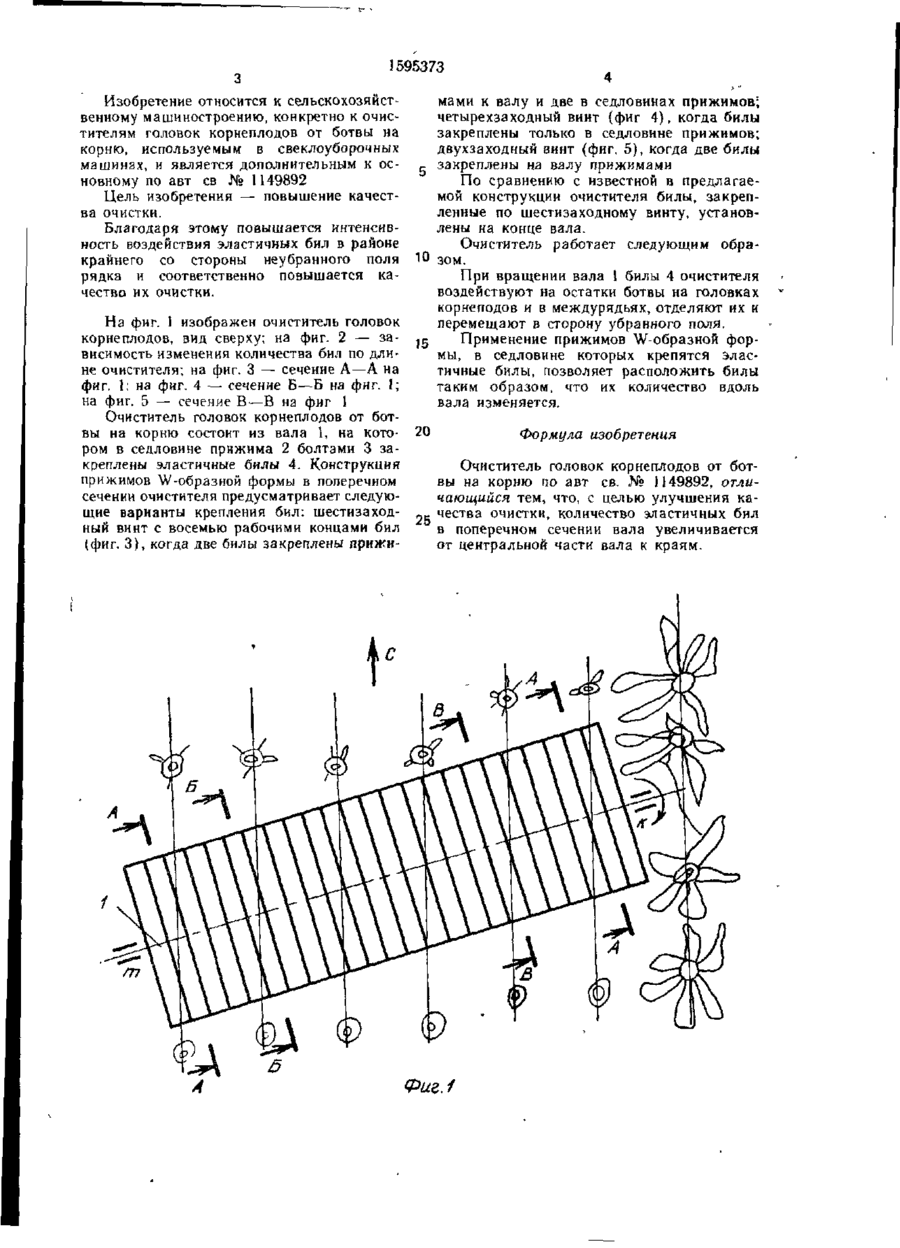

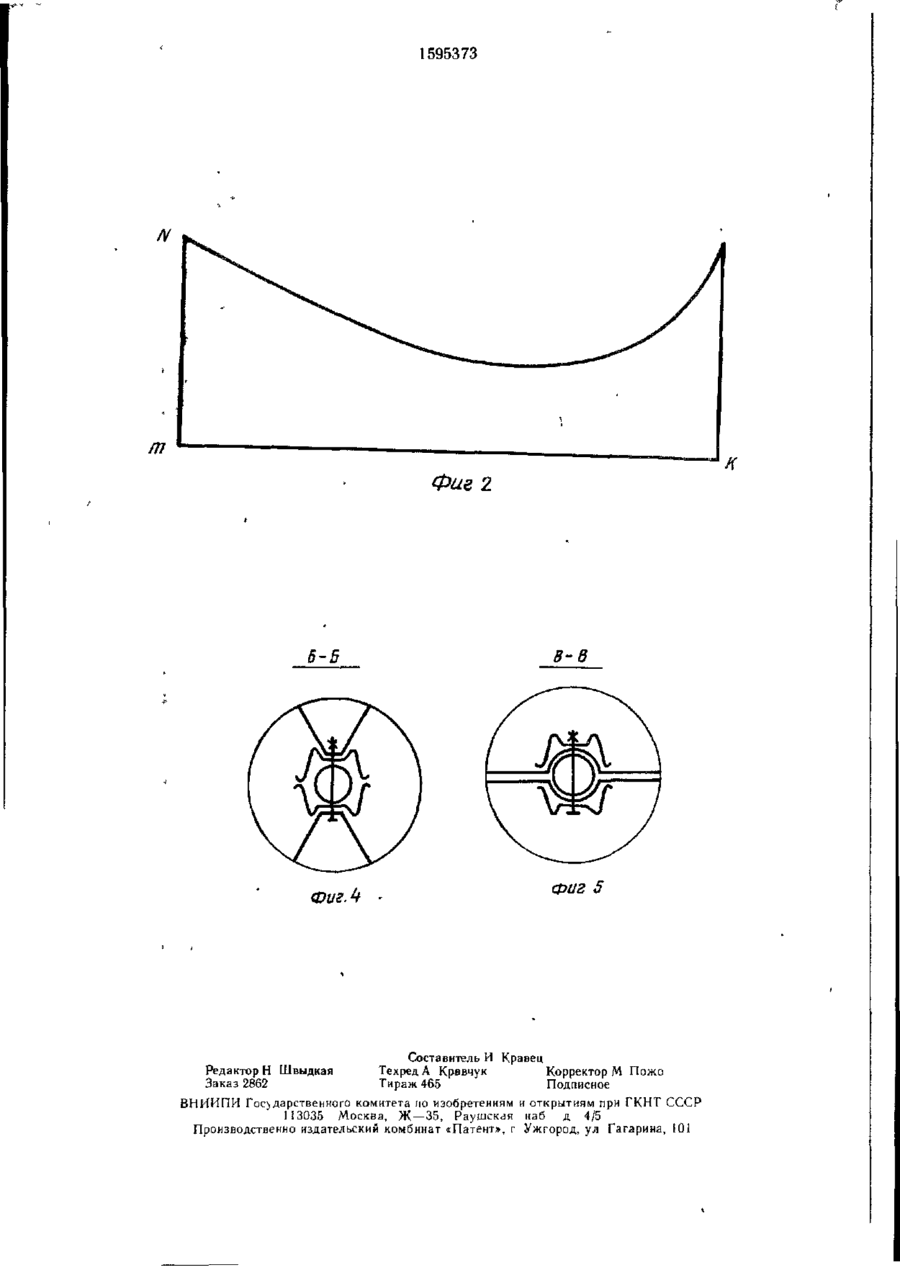

Изобретение относится к сельскохозяйственному машиностроению, конкретно к очистителям головок корнеплодов от ботвы на корню, используемых в свеклоуборочных машинах. Цель — повышение качества очистки. Очиститель головок корнеплодов от ботвы на корню состоит из вала, на котором в седловине прижима 2 болтами 3 закреплены эластичные билы 4 Количество бил в поперечном сечении вала увеличивается от центральной его части к краям 5 ил. А-А І СЛ СО СЛ со Фиг.З СО 1595373 Изобретение относится к сельскохозяйственному машиностроению, конкретно к очистителям головок корнеплодов от ботвы на корню, используемым в свеклоуборочных машинах, и является дополнительным к основному по авт ев № 1149892 Цель изобретения — повышение качества очистки. Благодаря этому повышается интенсивность воздействия эластичных бил в районе крайнего со стороны неубранного поля рядка и соответственно повышается качество их очистки. На фиг. 1 изображен очиститель головок корнеплодов, вид сверху; на фиг. 2 — зависимость изменения количества бил по длине очистителя; на фиг. 3 — сечение А—А на фиг. 1; на фиг. 4 — сечение Б—Б на фиг. 1; на фиг. 5 — сечение В—В на фиг 1 Очиститель головок корнеплодов от ботвы на корню состоит из вала 1, на котором в седловине прижима 2 болтами 3 закреплены эластичные билы 4. Конструкция прижимов W-образной формы в поперечном сечении очистителя предусматривает следующие варианты крепления бил: шестизаходный винт с восемью рабочими концами бил (фиг. 3), когда две билы закреплены прижи мами к валу и две в седловинах прижимов; четырехзаходный винт (фиг 4), когда билы закреплены только в седловине прижимов; двухзаходный винт (фиг. 5), когда две билы закреплены на валу прижимами 5 По сравнению с известной в предлагаемой конструкции очистителя билы, закрепленные по шестизаходному винту, установлены на конце вала. Очиститель работает следующим обраЮ зом. При вращении вала 1 билы 4 очистителя воздействуют на остатки ботвы на головках корнеподов и в междурядьях, отделяют их и перемещают в сторону убранного поля, jg Применение прижимов W-образной формы, в седловине которых крепятся эластичные билы, позволяет расположить билы таким образом, что их количество вдоль вала изменяется. 2 0 Формула изобретения Очиститель головок корнеплодов от ботвы на корню по авт св. № ) 149892, отличающийся тем, что, с целью улучшения ка2 с чества очистки, количество эластичных бил в поперечном сечении вала увеличивается от центральной части вала к краям. А Фиг.1 1595373 N m Фае 2 6-5 В-в Фиг Фиг 5 Составитель И Кравец РедакторН Швыдкая Техред А Кравчук Корректор М Пожо Заказ 2862 Тираж 465 Подписное ВНИИПИ Государственного комитета но изобретениям и открытиям при ГКНТ СССР 113035 Москва, Ж —35, Раушская наб д 4/5 Производственно издательский комбинат «Патент», г Ужгород, ул Гагарина, 101
