Очисник рядків коренеплодів і міжрядь від гички

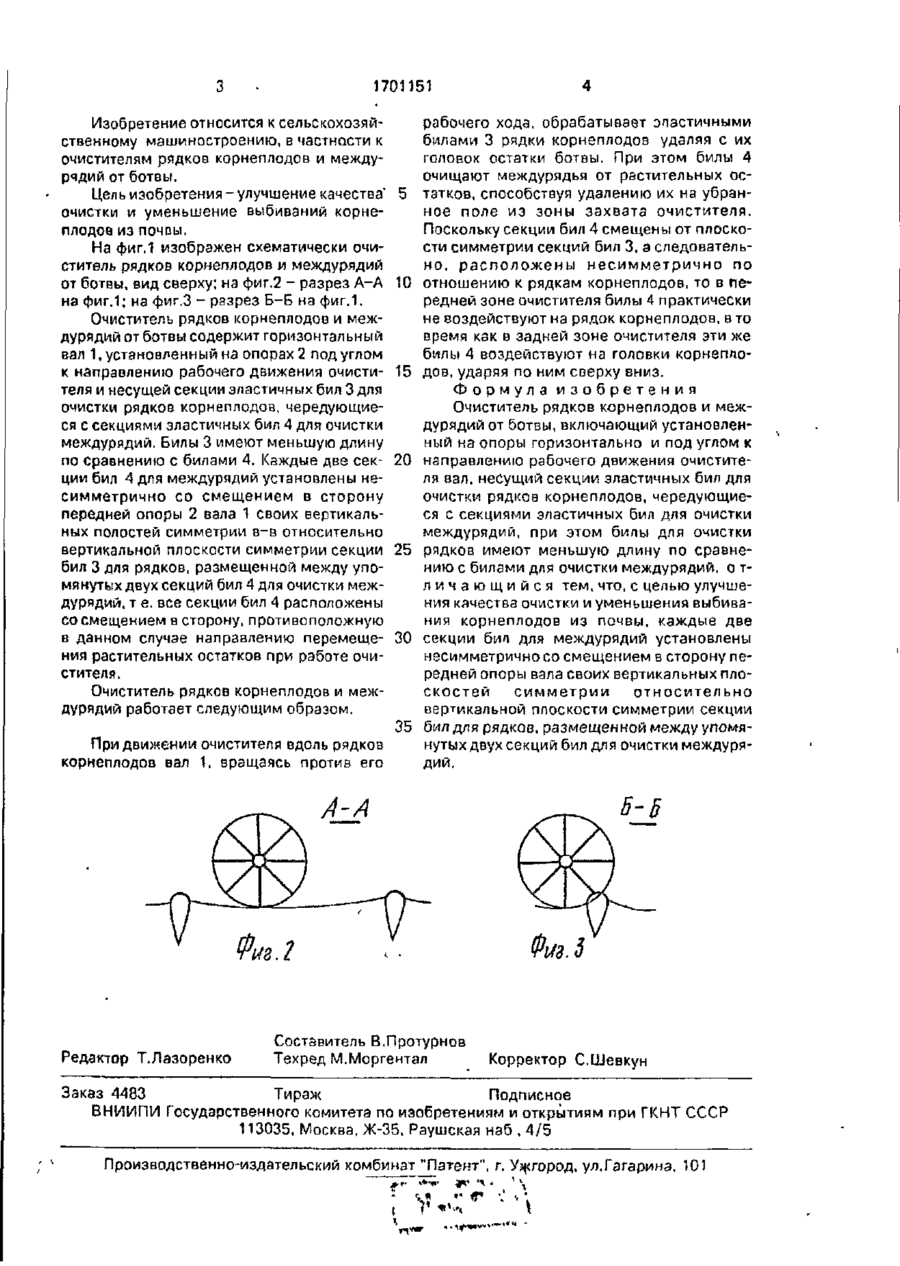

Изобретение относится к очистителям рядков корнеплодов и междурядий от ботвы. Цель изобретения - улучшение качества очистки и уменьшение выбивания корнеплодов из почвы Очиститель рядков корнеплодов и междурядий от ботвы содержит горизонтальный вал 1, установленный под углом к направлению рабочего движения очистителя . На валу 1 закреплены секции бил 3 для очистки рядкое корнеплодов, чередующиеся с секциями бил 4 для очистки междурядий. Билы 3 имеют меньшую длину по сравнению с билами 4 Каждые две секции бил 4 установлены несимметрично со смещением вертикальной их плоскости симметрии в сторону передней опоры 2 относительно вертикальной плоскости симметрии секции бил 3, размещенной между упомянутых двух секции бил 3, размещенной между упомянутых двух секций бил 4 В процессе работы билы 4 воздействуют на рядки корнеплодов в задней зоне очистителя в большей степени, чем в передней его зоне. 3 ил. ел 1701151 Изобретение относится к сельскохозяйственному машиностроению, в частности к очистителям рядков корнеплодов и междурядий от ботвы. Цель изобретения-улучшение качества очистки и уменьшение выбиваний корнеплодов из почвы. На фиг.1 изображен схематически очиститель рядков корнеплодов и междурядий от ботвы, вид сверху; на фиг.2 - разрез А-А на фиг.1; на фиг.З - разрез Б-Б на фиг.1. Очиститель рядков корнеплодов и междурядий от ботвы содержит горизонтальный вал 1, установленный на опорах 2 под углом к направлению рабочего движения очистителя и несущей секции эластичных бил 3 для очистки рядков корнеплодов, чередующиеся с секциями эластичных бил 4 для очистки междурядий. Билы 3 имеют меньшую длину по сравнению с билами 4. Каждые две секции бил 4 для междурядий установлены несимметрично со смещением в сторону передней опоры 2 вала 1 своих вертикальных полостей симметрии в-в относительно вертикальной плоскости симметрии секции бил 3 для рядков, размещенной между упомянутых двух секций бил 4 для очистки междурядий, т е. все секции бил 4 расположены со смещением в сторону, противоположную в данном случае направлению перемещения растительных остатков при работе очистителя. 5 10 15 20 25 30 Очиститель рядков корнеплодов и междурядий работает следующим образом. При движении очистителя вдоль рядков корнеплодов вал 1, вращаясь против его 35 рабочего хода, обрабатывает опастичными билами 3 рядки корнеплодов удаляя с их головок остатки ботвы. При этом билы 4 очищают междурядья от растительных остатков, способствуя удалению их на убранное поле из зоны захвата очистителя. Поскольку секции бил 4 смещены от плоскости симметрии секций бил 3, а следовательно, расположены несимметрично по отношению к рядкам корнеплодов, то в передней зоне очистителя билы 4 практически не воздействуют на рядок корнеплодов, в то время как в задней зоне очистителя эти же билы 4 воздействуют на головки корнеплодов, ударяя по ним сверху вниз. Формула изобретения Очиститель рядков к-орнеплодов и междурядий от ботвы, включающий установленный на опоры горизонтально и под углом к направлению рабочего движения очистителя вал, несущий секции эластичных бил для очистки рядков корнеплодов, чередующиеся с секциями эластичных бил для очистки междурядий, при этом билы для очистки рядков имеют меньшую длину по сравнению с билами для очистки междурядий, о тл и ч а ю щ и й с я тем, что, с целью улучшения качества очистки и уменьшения выбивания корнеплодов из почвы, каждые две секции бил для междурядий установлены несимметрично со смещением в сторону передней опоры вала своих вертикальных плоскостей симметрии относительно вертикальной плоскости симметрии секции бил для рядков, размещенной между упомянутых двух секций бил для очистки междурядий. А-А Редактор Т.Лазоренко Составитель В.Протурнов Техред М.Моргентал Корректор С.Шевкун Заказ 4483 Тираж Подписное ВНИ14ПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва. Ж-35. Раушская наб , 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 • * • • • — ' • '
