Формула / Реферат

1. Спосіб подачі газу у проміжний ступінь насоса, що включає подачу стисненого газу у складі газорідинної суміші, який відрізняється тим, що попередньо з високонапірного газорідинного потоку, який надходить з нагнітального трубопроводу насоса, отримують високонапірний потік рідини та стиснений газ, який, в свою чергу, акумулюють і повторно подають у нагнітальний трубопровід насоса, задають величину витрати подаваного газу низького тиску у проміжний ступінь насоса, контролюють її під час подачі, порівнюють ці величини та досягають їх відповідності шляхом регулювання величин витрати як високонапірного газорідинного потоку, так і утвореного з нього високонапірного потоку рідини, подаваного в газорідинний ежектор, який дотискає газ низького тиску до тиску, що забезпечує його надходження, у складі газорідинної суміші, яку утворює дотиснутий газ з високонапірним потоком рідини, безпосередньо у проміжний ступінь насоса.

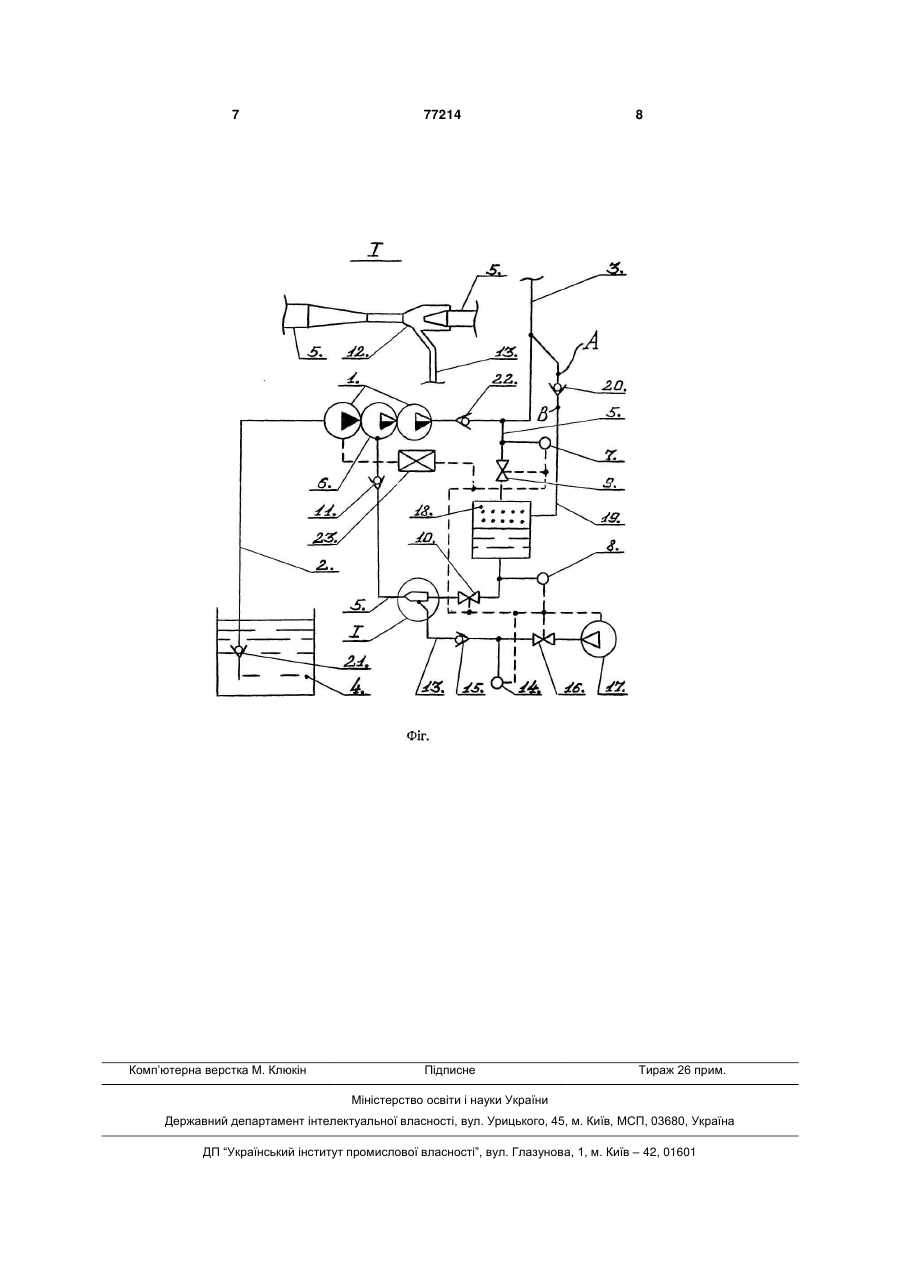

2. Насосний пристрій для подачі газу у проміжний ступінь насоса, який містить багатоступінчастий насос з всмоктувальним і нагнітальним трубопроводами, нагнітач стисненого газу, акумулятор, зливний резервуар, додатковий трубопровід - байпас, що має керовану засувку та з'єднує нагнітальний трубопровід насоса з проміжним ступенем насоса, який відрізняється тим, що нагнітальний трубопровід насоса з'єднаний трубопроводом, що має зворотний клапан, з верхньою частиною акумулятора, який встановлено у проміжному поперечному перерізі байпаса, котрий також має зворотний клапан та газорідинний ежектор, сполучений, в свою чергу, через окремий трубопровід, обладнаний датчиком визначення витрати стисненого газу, зворотним клапаном та керованою засувкою, з нагнітачем.

Текст

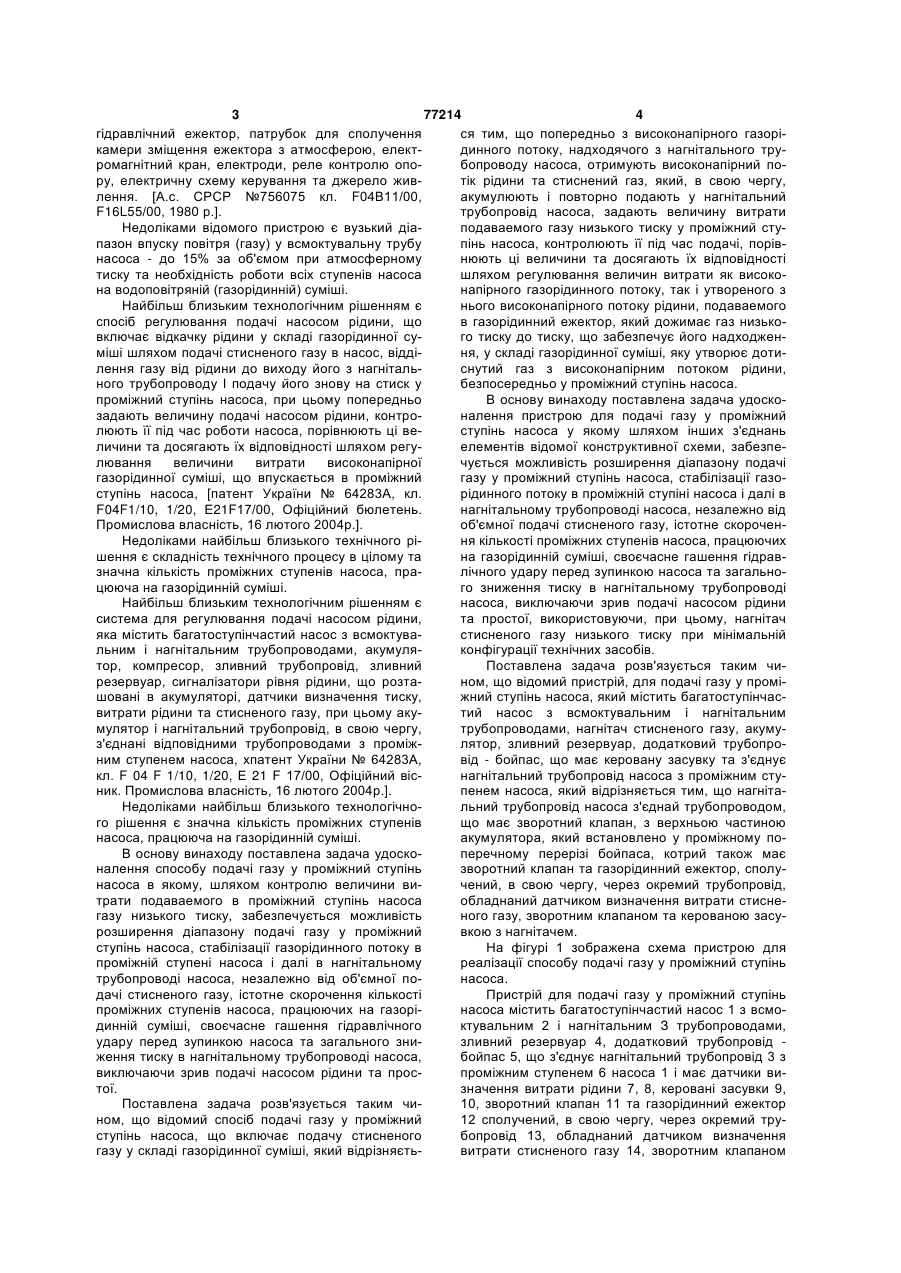

1. Спосіб подачі газу у проміжний ступінь насоса, що включає подачу стисненого газу у складі газорідинної суміші, який відрізняється тим, що попередньо з високонапірного газорідинного потоку, який надходить з нагнітального трубопроводу насоса, отримують високонапірний потік рідини та стиснений газ, який, в свою чергу, акумулюють і повторно подають у нагнітальний трубопровід насоса, задають величину витрати подаваного газу низького тиску у проміжний ступінь насоса, контролюють її під час подачі, порівнюють ці величини та досягають їх відповідності шляхом регулювання величин витрати як високонапірного газорідинного C2 2 (19) 1 3 77214 4 гідравлічний ежектор, патрубок для сполучення ся тим, що попередньо з високонапірного газорікамери зміщення ежектора з атмосферою, електдинного потоку, надходячого з нагнітального труромагнітний кран, електроди, реле контролю опобопроводу насоса, отримують високонапірний пору, електричну схему керування та джерело живтік рідини та стиснений газ, який, в свою чергу, лення. [А.с. СРСР №756075 кл. F04В11/00, акумулюють і повторно подають у нагнітальний F16L55/00, 1980 р.]. трубопровід насоса, задають величину витрати Недоліками відомого пристрою є вузький діаподаваемого газу низького тиску у проміжний ступазон впуску повітря (газу) у всмоктувальну трубу пінь насоса, контролюють її під час подачі, порівнасоса - до 15% за об'ємом при атмосферному нюють ці величини та досягають їх відповідності тиску та необхідність роботи всіх ступенів насоса шляхом регулювання величин витрати як високона водоповітряній (газорідинній) суміші. напірного газорідинного потоку, так і утвореного з Найбільш близьким технологічним рішенням є нього високонапірного потоку рідини, подаваемого спосіб регулювання подачі насосом рідини, що в газорідинний ежектор, який дожимає газ низьковключає відкачку рідини у складі газорідинної суго тиску до тиску, що забезпечує його надходженміші шляхом подачі стисненого газу в насос, віддіня, у складі газорідинної суміші, яку утворює дотилення газу від рідини до виходу його з нагнітальснутий газ з високонапірним потоком рідини, ного трубопроводу І подачу його знову на стиск у безпосередньо у проміжний ступінь насоса. проміжний ступінь насоса, при цьому попередньо В основу винаходу поставлена задача удоскозадають величину подачі насосом рідини, контроналення пристрою для подачі газу у проміжний люють її під час роботи насоса, порівнюють ці веступінь насоса у якому шляхом інших з'єднань личини та досягають їх відповідності шляхом регуелементів відомої конструктивної схеми, забезпелювання величини витрати високонапірної чується можливість розширення діапазону подачі газорідинної суміші, що впускається в проміжний газу у проміжний ступінь насоса, стабілізації газоступінь насоса, [патент України № 64283А, кл. рідинного потоку в проміжній ступіні насоса і далі в F04F1/10, 1/20, Ε21F17/00, Офіційний бюлетень. нагнітальному трубопроводі насоса, незалежно від Промислова власність, 16 лютого 2004р.]. об'ємної подачі стисненого газу, істотне скороченНедоліками найбільш близького технічного ріня кількості проміжних ступенів насоса, працюючих шення є складність технічного процесу в цілому та на газорідинній суміші, своєчасне гашення гідравзначна кількість проміжних ступенів насоса, пралічного удару перед зупинкою насоса та загальноцююча на газорідинній суміші. го зниження тиску в нагнітальному трубопроводі Найбільш близьким технологічним рішенням є насоса, виключаючи зрив подачі насосом рідини система для регулювання подачі насосом рідини, та простої, використовуючи, при цьому, нагнітач яка містить багатоступінчастий насос з всмоктувастисненого газу низького тиску при мінімальній льним і нагнітальним трубопроводами, акумуляконфігурації технічних засобів. тор, компресор, зливний трубопровід, зливний Поставлена задача розв'язується таким чирезервуар, сигналізатори рівня рідини, що розтаном, що відомий пристрій, для подачі газу у промішовані в акумуляторі, датчики визначення тиску, жний ступінь насоса, який містить багатоступінчасвитрати рідини та стисненого газу, при цьому акутий насос з всмоктувальним і нагнітальним мулятор і нагнітальний трубопровід, в свою чергу, трубопроводами, нагнітач стисненого газу, акумуз'єднані відповідними трубопроводами з проміжлятор, зливний резервуар, додатковий трубопроним ступенем насоса, хпатент України № 64283А, від - бойпас, що має керовану засувку та з'єднує кл. F 04 F 1/10, 1/20, Ε 21 F 17/00, Офіційний віснагнітальний трубопровід насоса з проміжним стуник. Промислова власність, 16 лютого 2004р.]. пенем насоса, який відрізняється тим, що нагнітаНедоліками найбільш близького технологічнольний трубопровід насоса з'єднай трубопроводом, го рішення є значна кількість проміжних ступенів що має зворотний клапан, з верхньою частиною насоса, працююча на газорідинній суміші. акумулятора, який встановлено у проміжному поВ основу винаходу поставлена задача удоскоперечному перерізі бойпаса, котрий також має налення способу подачі газу у проміжний ступінь зворотний клапан та газорідинний ежектор, сполунасоса в якому, шляхом контролю величини вичений, в свою чергу, через окремий трубопровід, трати подаваемого в проміжний ступінь насоса обладнаний датчиком визначення витрати стиснегазу низького тиску, забезпечується можливість ного газу, зворотним клапаном та керованою засурозширення діапазону подачі газу у проміжний вкою з нагнітачем. ступінь насоса, стабілізації газорідинного потоку в На фігурі 1 зображена схема пристрою для проміжній ступені насоса і далі в нагнітальному реалізації способу подачі газу у проміжний ступінь трубопроводі насоса, незалежно від об'ємної понасоса. дачі стисненого газу, істотне скорочення кількості Пристрій для подачі газу у проміжний ступінь проміжних ступенів насоса, працюючих на газорінасоса містить багатоступінчастий насос 1 з всмодинній суміші, своєчасне гашення гідравлічного ктувальним 2 і нагнітальним З трубопроводами, удару перед зупинкою насоса та загального знизливний резервуар 4, додатковий трубопровід ження тиску в нагнітальному трубопроводі насоса, бойпас 5, що з'єднує нагнітальний трубопровід 3 з виключаючи зрив подачі насосом рідини та проспроміжним ступенем 6 насоса 1 і має датчики витої. значення витрати рідини 7, 8, керовані засувки 9, Поставлена задача розв'язується таким чи10, зворотний клапан 11 та газорідинний ежектор ном, що відомий спосіб подачі газу у проміжний 12 сполучений, в свою чергу, через окремий труступінь насоса, що включає подачу стисненого бопровід 13, обладнаний датчиком визначення газу у складі газорідинної суміші, який відрізняєтьвитрати стисненого газу 14, зворотним клапаном 5 77214 6 15 та керованою засувкою 16 з нагнітачем стиснелятора 18 в газорідинний ежектор 12 по бойпасу 5 ного газу 17, при цьому у проміжному поперечному гарантовано буде надходити тільки рідина, що перерізі бойпаса 5 є акумулятор 18, верхня частизабезпече стабільну його роботу. на якого з'єднана з нагнітальним трубопроводом 3 Величину витрати газу низького тиску, що поттрубопроводом 19 з зворотним клапаном 20, а рапляє у проміжний ступінь 6 насоса 1 контролює всмоктувальний 2 та нагнітальний 3 трубопроводи датчик визначення витрати стисненого газу 14, мають зворотні клапани 21 та 22 відповідно. Прияким обладнано окремий трубопровід 13. стрій додатково містить блок керування 23. При необхідності збільшення величини витраСпосіб за допомоги пристрою для подачі газу у ти газу низького тиску, що потрапляє у проміжний проміжний ступінь насоса реалізується наступним ступінь 6 насоса 1, блок керування збільшує відкчином. риття керованих засувок 9 та 10, в наслідок чого Попередньо задають величину витрати подавідповідно збільшуються величини витрат як висоваемого газу низького тиску у проміжний ступінь конапірного газорідинного потоку надходячого в насоса. акумулятор 18, так і високонапірного потоку рідиБлок керування 23 запускає попередньо запони, потрапляючого у газорідинний ежектор 12, вевнений рідиною насос 1, нагнітач стисненого газу личина яких прямопропорційна величині витрати, 17, а також відповідно частково та повністю відкпоступаючого в цей ежектор газу низького тиску. риває керовані засувки 9, 10 та 16. Після чого часПри необхідності зменшення величини витратина високонапірного потоку, що надходе з нагніти газу низького тиску, що потрапляє у проміжний тального трубопроводу 3 по бойпасу 5 через ступінь 6 насоса 1, блок керування зменшує відкчастково відкриті керовані засувки 9,10, акумуляриття керованих засувок 9 та 10, в наслідок чого тор 18, газорідинний ежектор 12 та зворотний клавідповідно зменшуються величини витрат як висопан 11, потрапляє у проміжний ступінь 6 насоса 1, конапірного газорідинного потоку надходячого в при цьому газ низького тиску, що потрапляє від акумулятор 18, так і високонапірного потоку рідинагнітача 17, змішується в газорідинному ежекторі ни, потрапляючого у газорідинний ежектор 12. 12 з проходячим крізь нього високонапірним потоВеличину витрати високонапірного потоку ріком, який далі і дотискає цей газ до тиску, забездини, що надходить з акумулятора 18 в газорідинпечуючого його надходження у проміжний ступінь ний ежектор 12 визначає датчик визначення ви6 насоса 1, в наслідок чого забезпечується можлитрати рідини 8, а величину витрати вість стабілізації газорідинного потоку в проміжній високонапірного газорідинного потоку, що надхоступіні і далі в нагнітальному трубопроводі насоса, дить з нагнітального трубопроводу 3 у акумулятор незалежно від об'ємної подачі стисненого газу, 18 визначає аналогічний датчик 7. своєчасне гашення гідравлічного удару перед зуБезпосередньо перед зупинкою насосного пинкою насоса та загального зниження тиску в пристрою блок керування цілком закриває керованагнітальному трубопроводі насоса. ні засувки 9, 10 та 16 з наступною зупинкою насоса При подальшій роботі насосного пристрою у 1 та нагнітача 17. нагнітальний трубопровід 3 від насоса 1 надходить Таким чином, застосування винаходу, що заяпотік високонапірної газорідинної суміші частина вляється, дозволить істотно скоротити кількість якого, в свою чергу, по бойпасу 5 потрапляє у акупроміжних ступінів насоса, працюючих на газорімулятор 18. Газ, що надходить у складі газорідиндинній суміші, своєчасне гашення гідравлічного ної суміші до акумулятора 18 локалізується у верудару перед зупинкою насоса та загальне зниженхній його частині та заповнює ділянку ня тиску в нагнітальному трубопроводі насоса, трубопроводу 19, що розташована між зворотнім виключаючи зрив подачі насосом рідини та просклапаном 20 та акумулятором 18. Тиск в точці А тої, використовуючи, при цьому, нагнітач стисне(див. фіг.1) буде нижче ніж тиск в точці В, який ного газу низького тиску. відповідає тиску в акумуляторі 18, що і сприяє поДаний винахід також може знайти своє застовторному потрапленню акумульованого газу знову сування і у нафтовидобувній промисловості. у нагнітальний трубопровід 3, при цьому з акуму 7 Комп’ютерна верстка М. Клюкін 77214 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method for gas supply to intermediate pump stage and appliance for its implementation

Автори англійською

Kyrychenko Yevhen Oleksiiovych, Kyrychenko Volodymyr Yevhenovych, Shvorak Vitalii Hryhorovych, Yevteiev Volodymyr Vasyliovych

Назва патенту російською

Способ подачи газа в промежуточную ступень насоса и устройство для его реализации

Автори російською

Кириченко Евгений Алексеевич, Кириченко Владимир Евгеньевич, Шворак Виталий Григорьевич, Евтеев Владимир Васильевич

МПК / Мітки

МПК: F04F 1/20, F04F 1/10, E21F 17/00

Мітки: проміжний, ступінь, газу, спосіб, подачі, реалізації, пристрій, насоса
