Зубна щітка

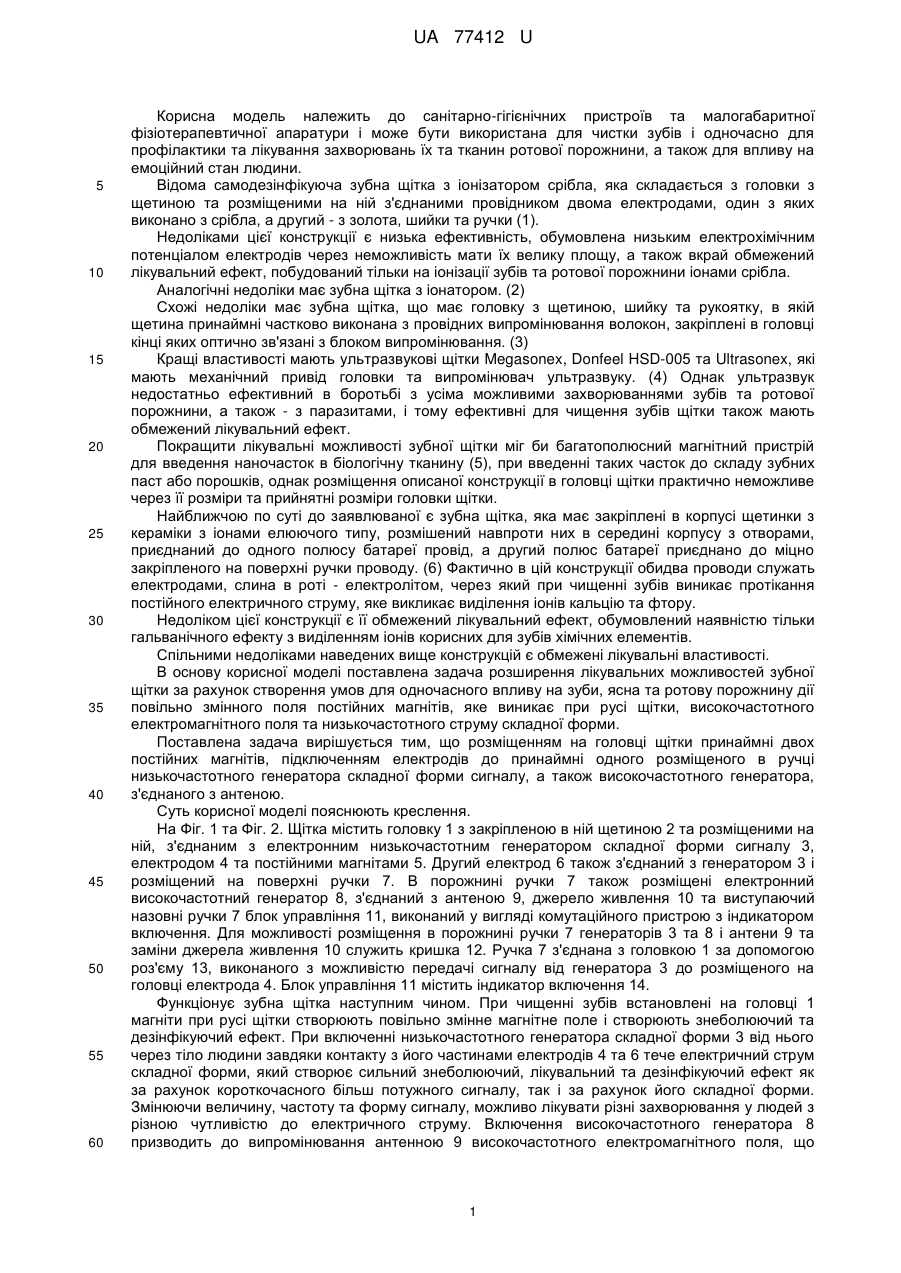

Реферат: Зубна щітка містить головку з щетиною та розміщеним на головці електродом, а також ручкою з другим електродом та розміщеним в ній джерелом живлення. Забезпечена щонайменше одним низькочастотним генератором сигналів складної форми, з'єднаним з електродами, а також може мати високочастотний генератор, з'єднаний з антеною, та/або розміщену в головці принаймні одну пару постійних магнітів. UA 77412 U (12) UA 77412 U UA 77412 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до санітарно-гігієнічних пристроїв та малогабаритної фізіотерапевтичної апаратури і може бути використана для чистки зубів і одночасно для профілактики та лікування захворювань їх та тканин ротової порожнини, а також для впливу на емоційний стан людини. Відома самодезінфікуюча зубна щітка з іонізатором срібла, яка складається з головки з щетиною та розміщеними на ній з'єднаними провідником двома електродами, один з яких виконано з срібла, а другий - з золота, шийки та ручки (1). Недоліками цієї конструкції є низька ефективність, обумовлена низьким електрохімічним потенціалом електродів через неможливість мати їх велику площу, а також вкрай обмежений лікувальний ефект, побудований тільки на іонізації зубів та ротової порожнини іонами срібла. Аналогічні недоліки має зубна щітка з іонатором. (2) Схожі недоліки має зубна щітка, що має головку з щетиною, шийку та рукоятку, в якій щетина принаймні частково виконана з провідних випромінювання волокон, закріплені в головці кінці яких оптично зв'язані з блоком випромінювання. (3) Кращі властивості мають ультразвукові щітки Megasonex, Donfeel HSD-005 та Ultrasonex, які мають механічний привід головки та випромінювач ультразвуку. (4) Однак ультразвук недостатньо ефективний в боротьбі з усіма можливими захворюваннями зубів та ротової порожнини, а також - з паразитами, і тому ефективні для чищення зубів щітки також мають обмежений лікувальний ефект. Покращити лікувальні можливості зубної щітки міг би багатополюсний магнітний пристрій для введення наночасток в біологічну тканину (5), при введенні таких часток до складу зубних паст або порошків, однак розміщення описаної конструкції в головці щітки практично неможливе через її розміри та прийнятні розміри головки щітки. Найближчою по суті до заявлюваної є зубна щітка, яка має закріплені в корпусі щетинки з кераміки з іонами елюючого типу, розмішений навпроти них в середині корпусу з отворами, приєднаний до одного полюсу батареї провід, а другий полюс батареї приєднано до міцно закріпленого на поверхні ручки проводу. (6) Фактично в цій конструкції обидва проводи служать електродами, слина в роті - електролітом, через який при чищенні зубів виникає протікання постійного електричного струму, яке викликає виділення іонів кальцію та фтору. Недоліком цієї конструкції є її обмежений лікувальний ефект, обумовлений наявністю тільки гальванічного ефекту з виділенням іонів корисних для зубів хімічних елементів. Спільними недоліками наведених вище конструкцій є обмежені лікувальні властивості. В основу корисної моделі поставлена задача розширення лікувальних можливостей зубної щітки за рахунок створення умов для одночасного впливу на зуби, ясна та ротову порожнину дії повільно змінного поля постійних магнітів, яке виникає при русі щітки, високочастотного електромагнітного поля та низькочастотного струму складної форми. Поставлена задача вирішується тим, що розміщенням на головці щітки принаймні двох постійних магнітів, підключенням електродів до принаймні одного розміщеного в ручці низькочастотного генератора складної форми сигналу, а також високочастотного генератора, з'єднаного з антеною. Суть корисної моделі пояснюють креслення. На Фіг. 1 та Фіг. 2. Щітка містить головку 1 з закріпленою в ній щетиною 2 та розміщеними на ній, з'єднаним з електронним низькочастотним генератором складної форми сигналу 3, електродом 4 та постійними магнітами 5. Другий електрод 6 також з'єднаний з генератором 3 і розміщений на поверхні ручки 7. В порожнині ручки 7 також розміщені електронний високочастотний генератор 8, з'єднаний з антеною 9, джерело живлення 10 та виступаючий назовні ручки 7 блок управління 11, виконаний у вигляді комутаційного пристрою з індикатором включення. Для можливості розміщення в порожнині ручки 7 генераторів 3 та 8 і антени 9 та заміни джерела живлення 10 служить кришка 12. Ручка 7 з'єднана з головкою 1 за допомогою роз'єму 13, виконаного з можливістю передачі сигналу від генератора 3 до розміщеного на головці електрода 4. Блок управління 11 містить індикатор включення 14. Функціонує зубна щітка наступним чином. При чищенні зубів встановлені на головці 1 магніти при русі щітки створюють повільно змінне магнітне поле і створюють знеболюючий та дезінфікуючий ефект. При включенні низькочастотного генератора складної форми 3 від нього через тіло людини завдяки контакту з його частинами електродів 4 та 6 тече електричний струм складної форми, який створює сильний знеболюючий, лікувальний та дезінфікуючий ефект як за рахунок короткочасного більш потужного сигналу, так і за рахунок його складної форми. Змінюючи величину, частоту та форму сигналу, можливо лікувати різні захворювання у людей з різною чутливістю до електричного струму. Включення високочастотного генератора 8 призводить до випромінювання антенною 9 високочастотного електромагнітного поля, що 1 UA 77412 U 5 10 15 20 25 дозволяє вести ефективну боротьбу з невидимими людським оком та розповсюдженими приладами паразитами. Зміна частоти високочастотного електромагнітного поля дозволяє підвищувати ефективність боротьби з ними, а також приводить до миттєвого припинення кровотечі і дуже швидкого заживлення тканин. Пропонований пристрій дозволив розширити лікувальні можливості зубної щітки за рахунок створення умов для одночасного впливу на зуби, ясна та ротову порожнину дії повільно змінного поля постійних магнітів 5, яке виникає при русі щітки, високочастотного електромагнітного поля та низькочастотного струму складної форми від генератора 3. Процес чищення зубів виконують за стандартною процедурою. Виготовлення зубної щітки не викликає труднощів. Ручка та головка можуть бути виготовлені з пластмаси на термопластавтоматах. Розміщені на них електроди можуть бути виготовлені шляхом металізації щетини та пластмаси або залиті в неї при виготовленні головки та ручки. Магніти можуть бути або вклеєні в пази головки, або залиті в неї під час виготовлення. Для виготовлення обох генераторів може бути застосована серійна елементна база, зібрана і спаяна на роботизованій техніці. Для живлення можуть бути використані серійні малогабаритні гальванічні елементи та акумулятори або їх батареї. Бібліографічні дані: 1. Патент РФ на винахід, заявка № 9911859/13 від 01.09.1999 р. МПК 7 А46В 15/00, опубл. 10.05.1999 p. 2. Патент РФ на винахід, заявка № 2001135044/13 від 01.09.1999 р. МПК 7 А46В9/04, 15/00, опубл. 20.02.2004 p. 3. Патент РФ на корисну модель №3531, заявка № 95120500/20 від 06.12.1995 р. МПК 6 А46В9/04, опубл. 16.02.1997 p. 4. Ультразвукові щітки Megasonex. www.ultrasonex-moscow.ru/ 5. Патент РФ на винахід, заявка № 20071096/14 від 16.03.2007 р. МПК 7 A61N2/08 (2006.01), А61М37/00 (2006.01) 6. Патент США № 4691718 від 8 вересня 1987 р. А61N1/30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Зубна щітка, яка містить головку з щетиною та розміщеним на головці електродом, а також ручкою з другим електродом та розміщеним в ній джерелом живлення, яка відрізняється тим, що забезпечена щонайменше одним низькочастотним генератором сигналів складної форми, з'єднаним з електродами, а також може мати високочастотний генератор, з'єднаний з антеною, та/або розміщену в головці принаймні одну пару постійних магнітів. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
