Зубна щітка з функцією огляду ротової порожнини

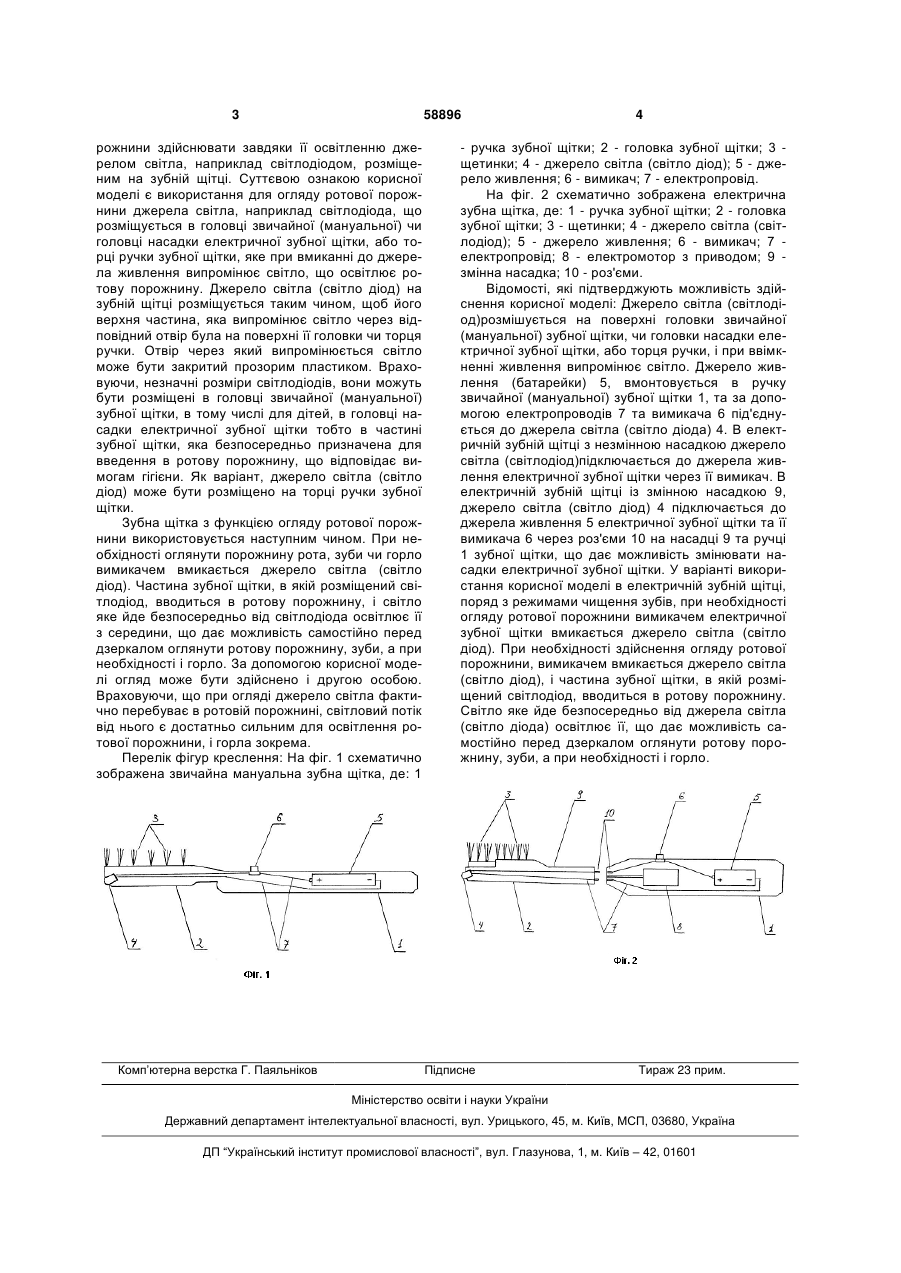

1. Зубна щітка з функцією огляду ротової порожнини, яка складається з ручки, головки та щетинок, яка відрізняється тим, що в головку звичайної/мануальної/ зубної щітки вмонтовано джерело світла, яке при вмиканні до джерела живлення через вимикач, що вмонтовано в ручку 3 58896 рожнини здійснювати завдяки її освітленню джерелом світла, наприклад світлодіодом, розміщеним на зубній щітці. Суттєвою ознакою корисної моделі є використання для огляду ротової порожнини джерела світла, наприклад світлодіода, що розміщується в головці звичайної (мануальної) чи головці насадки електричної зубної щітки, або торці ручки зубної щітки, яке при вмиканні до джерела живлення випромінює світло, що освітлює ротову порожнину. Джерело світла (світло діод) на зубній щітці розміщується таким чином, щоб його верхня частина, яка випромінює світло через відповідний отвір була на поверхні її головки чи торця ручки. Отвір через який випромінюється світло може бути закритий прозорим пластиком. Враховуючи, незначні розміри світлодіодів, вони можуть бути розміщені в головці звичайної (мануальної) зубної щітки, в тому числі для дітей, в головці насадки електричної зубної щітки тобто в частині зубної щітки, яка безпосередньо призначена для введення в ротову порожнину, що відповідає вимогам гігієни. Як варіант, джерело світла (світло діод) може бути розміщено на торці ручки зубної щітки. Зубна щітка з функцією огляду ротової порожнини використовується наступним чином. При необхідності оглянути порожнину рота, зуби чи горло вимикачем вмикається джерело світла (світло діод). Частина зубної щітки, в якій розміщений світлодіод, вводиться в ротову порожнину, і світло яке йде безпосередньо від світлодіода освітлює її з середини, що дає можливість самостійно перед дзеркалом оглянути ротову порожнину, зуби, а при необхідності і горло. За допомогою корисної моделі огляд може бути здійснено і другою особою. Враховуючи, що при огляді джерело світла фактично перебуває в ротовій порожнині, світловий потік від нього є достатньо сильним для освітлення ротової порожнини, і горла зокрема. Перелік фігур креслення: На фіг. 1 схематично зображена звичайна мануальна зубна щітка, де: 1 Комп’ютерна верстка Г. Паяльніков 4 - ручка зубної щітки; 2 - головка зубної щітки; 3 щетинки; 4 - джерело світла (світло діод); 5 - джерело живлення; 6 - вимикач; 7 - електропровід. На фіг. 2 схематично зображена електрична зубна щітка, де: 1 - ручка зубної щітки; 2 - головка зубної щітки; 3 - щетинки; 4 - джерело світла (світлодіод); 5 - джерело живлення; 6 - вимикач; 7 електропровід; 8 - електромотор з приводом; 9 змінна насадка; 10 - роз'єми. Відомості, які підтверджують можливість здійснення корисної моделі: Джерело світла (світлодіод)розмішується на поверхні головки звичайної (мануальної) зубної щітки, чи головки насадки електричної зубної щітки, або торця ручки, і при ввімкненні живлення випромінює світло. Джерело живлення (батарейки) 5, вмонтовується в ручку звичайної (мануальної) зубної щітки 1, та за допомогою електропроводів 7 та вимикача 6 під'єднується до джерела світла (світло діода) 4. В електричній зубній щітці з незмінною насадкою джерело світла (світлодіод)підключається до джерела живлення електричної зубної щітки через її вимикач. В електричній зубній щітці із змінною насадкою 9, джерело світла (світло діод) 4 підключається до джерела живлення 5 електричної зубної щітки та її вимикача 6 через роз'єми 10 на насадці 9 та ручці 1 зубної щітки, що дає можливість змінювати насадки електричної зубної щітки. У варіанті використання корисної моделі в електричній зубній щітці, поряд з режимами чищення зубів, при необхідності огляду ротової порожнини вимикачем електричної зубної щітки вмикається джерело світла (світло діод). При необхідності здійснення огляду ротової порожнини, вимикачем вмикається джерело світла (світло діод), і частина зубної щітки, в якій розміщений світлодіод, вводиться в ротову порожнину. Світло яке йде безпосередньо від джерела світла (світло діода) освітлює її, що дає можливість самостійно перед дзеркалом оглянути ротову порожнину, зуби, а при необхідності і горло. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
