Пристрій для висіву сипких матеріалів

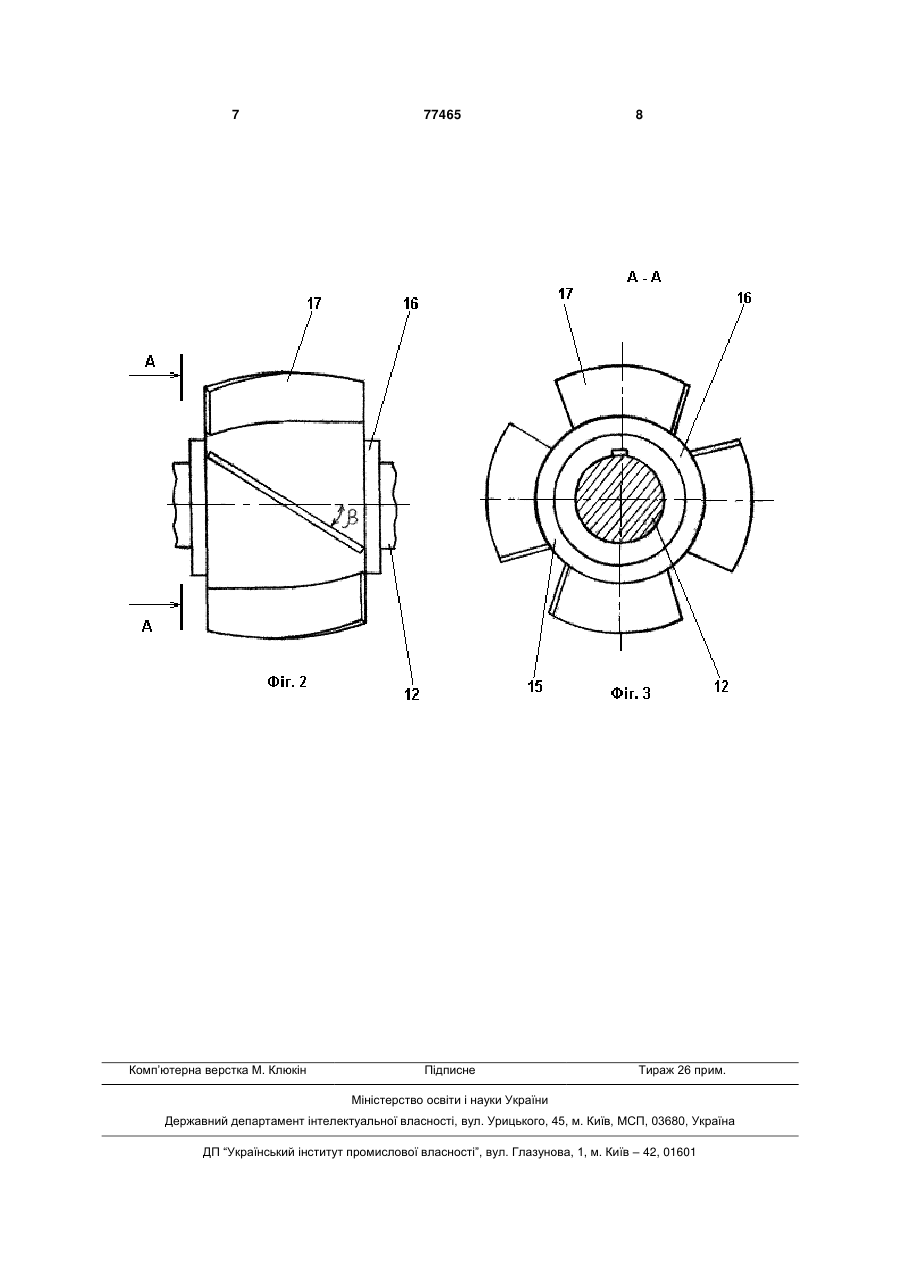

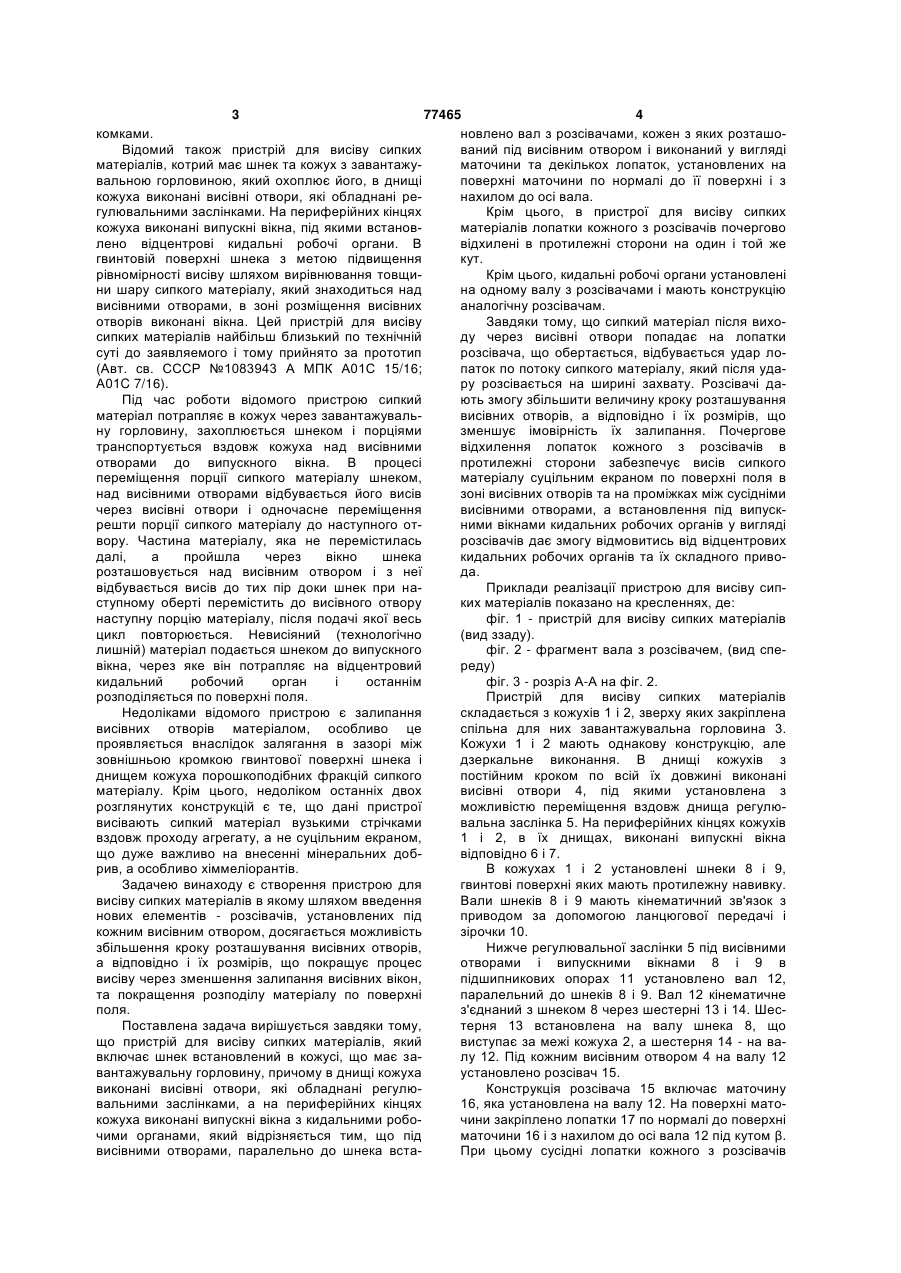

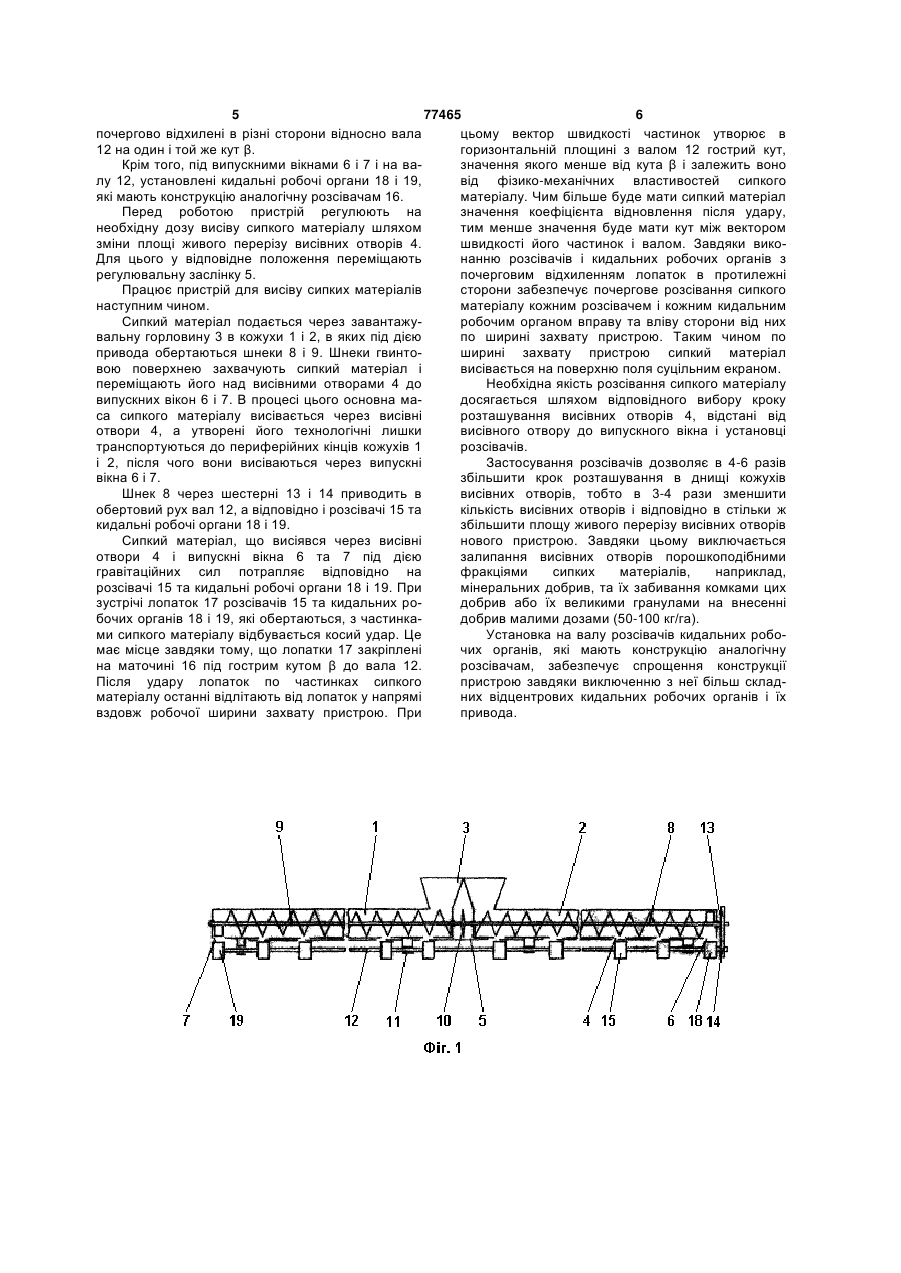

1. Пристрій для висіву сипких матеріалів, який включає шнек, встановлений в кожусі, що має завантажувальну горловину, причому в днищі кожуха C2 1 3 77465 4 комками. новлено вал з розсівачами, кожен з яких розташоВідомий також пристрій для висіву сипких ваний під висівним отвором і виконаний у вигляді матеріалів, котрий має шнек та кожух з завантажуматочини та декількох лопаток, установлених на вальною горловиною, який охоплює його, в днищі поверхні маточини по нормалі до її поверхні і з кожуха виконані висівні отвори, які обладнані ренахилом до осі вала. гулювальними заслінками. На периферійних кінцях Крім цього, в пристрої для висіву сипких кожуха виконані випускні вікна, під якими встановматеріалів лопатки кожного з розсівачів почергово лено відцентрові кидальні робочі органи. В відхилені в протилежні сторони на один і той же гвинтовій поверхні шнека з метою підвищення кут. рівномірності висіву шляхом вирівнювання товщиКрім цього, кидальні робочі органи установлені ни шару сипкого матеріалу, який знаходиться над на одному валу з розсівачами і мають конструкцію висівними отворами, в зоні розміщення висівних аналогічну розсівачам. отворів виконані вікна. Цей пристрій для висіву Завдяки тому, що сипкий матеріал після вихосипких матеріалів найбільш близький по технічній ду через висівні отвори попадає на лопатки суті до заявляемого і тому прийнято за прототип розсівача, що обертається, відбувається удар ло(Авт. св. СССР №1083943 А МПК А01С 15/16; паток по потоку сипкого матеріалу, який після удаА01C 7/16). ру розсівається на ширині захвату. Розсівачі даПід час роботи відомого пристрою сипкий ють змогу збільшити величину кроку розташування матеріал потрапляє в кожух через завантажувальвисівних отворів, а відповідно і їх розмірів, що ну горловину, захоплюється шнеком і порціями зменшує імовірність їх залипання. Почергове транспортується вздовж кожуха над висівними відхилення лопаток кожного з розсівачів в отворами до випускного вікна. В процесі протилежні сторони забезпечує висів сипкого переміщення порції сипкого матеріалу шнеком, матеріалу суцільним екраном по поверхні поля в над висівними отворами відбувається його висів зоні висівних отворів та на проміжках між сусідніми через висівні отвори і одночасне переміщення висівними отворами, а встановлення під випускрешти порції сипкого матеріалу до наступного отними вікнами кидальних робочих органів у вигляді вору. Частина матеріалу, яка не перемістилась розсівачів дає змогу відмовитись від відцентрових далі, а пройшла через вікно шнека кидальних робочих органів та їх складного приворозташовується над висівним отвором і з неї да. відбувається висів до тих пір доки шнек при наПриклади реалізації пристрою для висіву сипступному оберті перемістить до висівного отвору ких матеріалів показано на кресленнях, де: наступну порцію матеріалу, після подачі якої весь фіг. 1 - пристрій для висіву сипких матеріалів цикл повторюється. Невисіяний (технологічно (вид ззаду). лишній) матеріал подається шнеком до випускного фіг. 2 - фрагмент вала з розсівачем, (вид спевікна, через яке він потрапляє на відцентровий реду) кидальний робочий орган і останнім фіг. 3 - розріз А-А на фіг. 2. розподіляється по поверхні поля. Пристрій для висіву сипких матеріалів Недоліками відомого пристрою є залипання складається з кожухів 1 і 2, зверху яких закріплена висівних отворів матеріалом, особливо це спільна для них завантажувальна горловина 3. проявляється внаслідок залягання в зазорі між Кожухи 1 і 2 мають однакову конструкцію, але зовнішньою кромкою гвинтової поверхні шнека і дзеркальне виконання. В днищі кожухів з днищем кожуха порошкоподібних фракцій сипкого постійним кроком по всій їх довжині виконані матеріалу. Крім цього, недоліком останніх двох висівні отвори 4, під якими установлена з розглянутих конструкцій є те, що дані пристрої можливістю переміщення вздовж днища регулювисівають сипкий матеріал вузькими стрічками вальна заслінка 5. На периферійних кінцях кожухів вздовж проходу агрегату, а не суцільним екраном, 1 і 2, в їх днищах, виконані випускні вікна що дуже важливо на внесенні мінеральних добвідповідно 6 і 7. рив, а особливо хіммеліорантів. В кожухах 1 і 2 установлені шнеки 8 і 9, Задачею винаходу є створення пристрою для гвинтові поверхні яких мають протилежну навивку. висіву сипких матеріалів в якому шляхом введення Вали шнеків 8 і 9 мають кінематичний зв'язок з нових елементів - розсівачів, установлених під приводом за допомогою ланцюгової передачі і кожним висівним отвором, досягається можливість зірочки 10. збільшення кроку розташування висівних отворів, Нижче регулювальної заслінки 5 під висівними а відповідно і їх розмірів, що покращує процес отворами і випускними вікнами 8 і 9 в висіву через зменшення залипання висівних вікон, підшипникових опорах 11 установлено вал 12, та покращення розподілу матеріалу по поверхні паралельний до шнеків 8 і 9. Вал 12 кінематичне поля. з'єднаний з шнеком 8 через шестерні 13 і 14. ШесПоставлена задача вирішується завдяки тому, терня 13 встановлена на валу шнека 8, що що пристрій для висіву сипких матеріалів, який виступає за межі кожуха 2, а шестерня 14 - на вавключає шнек встановлений в кожусі, що має залу 12. Під кожним висівним отвором 4 на валу 12 вантажувальну горловину, причому в днищі кожуха установлено розсівач 15. виконані висівні отвори, які обладнані регулюКонструкція розсівача 15 включає маточину вальними заслінками, а на периферійних кінцях 16, яка установлена на валу 12. На поверхні матокожуха виконані випускні вікна з кидальними робочини закріплено лопатки 17 по нормалі до поверхні чими органами, який відрізняється тим, що під маточини 16 і з нахилом до осі вала 12 під кутом β. висівними отворами, паралельно до шнека встаПри цьому сусідні лопатки кожного з розсівачів 5 77465 6 почергово відхилені в різні сторони відносно вала цьому вектор швидкості частинок утворює в 12 на один і той же кут β. горизонтальній площині з валом 12 гострий кут, Крім того, під випускними вікнами 6 і 7 і на вазначення якого менше від кута β і залежить воно лу 12, установлені кидальні робочі органи 18 і 19, від фізико-механічних властивостей сипкого які мають конструкцію аналогічну розсівачам 16. матеріалу. Чим більше буде мати сипкий матеріал Перед роботою пристрій регулюють на значення коефіцієнта відновлення після удару, необхідну дозу висіву сипкого матеріалу шляхом тим менше значення буде мати кут між вектором зміни площі живого перерізу висівних отворів 4. швидкості його частинок і валом. Завдяки викоДля цього у відповідне положення переміщають нанню розсівачів і кидальних робочих органів з регулювальну заслінку 5. почерговим відхиленням лопаток в протилежні Працює пристрій для висіву сипких матеріалів сторони забезпечує почергове розсівання сипкого наступним чином. матеріалу кожним розсівачем і кожним кидальним Сипкий матеріал подається через завантажуробочим органом вправу та вліву сторони від них вальну горловину 3 в кожухи 1 і 2, в яких під дією по ширині захвату пристрою. Таким чином по привода обертаються шнеки 8 і 9. Шнеки гвинтоширині захвату пристрою сипкий матеріал вою поверхнею захвачують сипкий матеріал і висівається на поверхню поля суцільним екраном. переміщають його над висівними отворами 4 до Необхідна якість розсівання сипкого матеріалу випускних вікон 6 і 7. В процесі цього основна мадосягається шляхом відповідного вибору кроку са сипкого матеріалу висівається через висівні розташування висівних отворів 4, відстані від отвори 4, а утворені його технологічні лишки висівного отвору до випускного вікна і установці транспортуються до периферійних кінців кожухів 1 розсівачів. і 2, після чого вони висіваються через випускні Застосування розсівачів дозволяє в 4-6 разів вікна 6 і 7. збільшити крок розташування в днищі кожухів Шнек 8 через шестерні 13 і 14 приводить в висівних отворів, тобто в 3-4 рази зменшити обертовий рух вал 12, а відповідно і розсівачі 15 та кількість висівних отворів і відповідно в стільки ж кидальні робочі органи 18 і 19. збільшити площу живого перерізу висівних отворів Сипкий матеріал, що висіявся через висівні нового пристрою. Завдяки цьому виключається отвори 4 і випускні вікна 6 та 7 під дією залипання висівних отворів порошкоподібними гравітаційних сил потрапляє відповідно на фракціями сипких матеріалів, наприклад, розсівачі 15 та кидальні робочі органи 18 і 19. При мінеральних добрив, та їх забивання комками цих зустрічі лопаток 17 розсівачів 15 та кидальних родобрив або їх великими гранулами на внесенні бочих органів 18 і 19, які обертаються, з частинкадобрив малими дозами (50-100 кг/га). ми сипкого матеріалу відбувається косий удар. Це Установка на валу розсівачів кидальних робомає місце завдяки тому, що лопатки 17 закріплені чих органів, які мають конструкцію аналогічну на маточині 16 під гострим кутом β до вала 12. розсівачам, забезпечує спрощення конструкції Після удару лопаток по частинках сипкого пристрою завдяки виключенню з неї більш складматеріалу останні відлітають від лопаток у напрямі них відцентрових кидальних робочих органів і їх вздовж робочої ширини захвату пристрою. При привода. 7 Комп’ютерна верстка М. Клюкін 77465 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
