Пристрій для закриття хірургічних ран

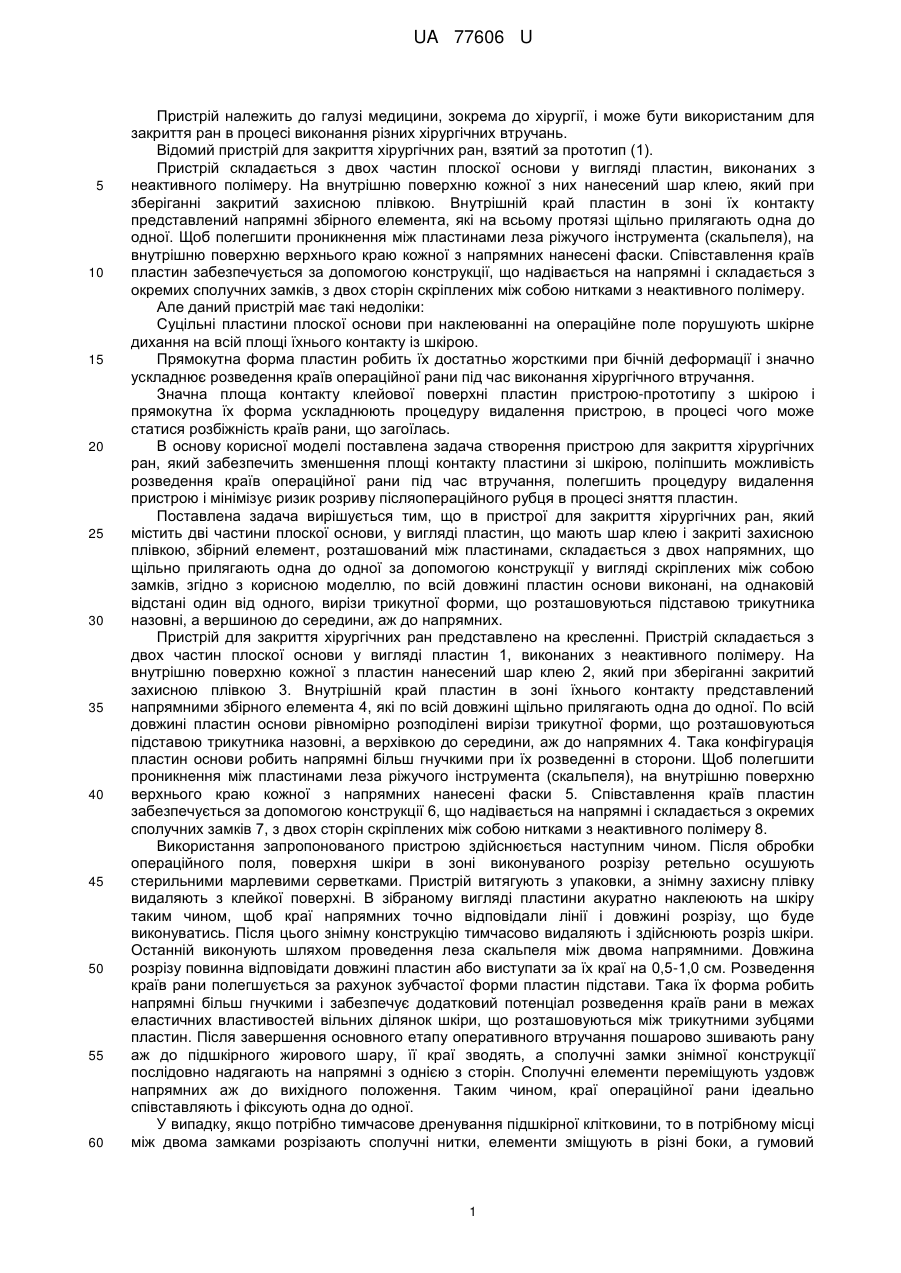

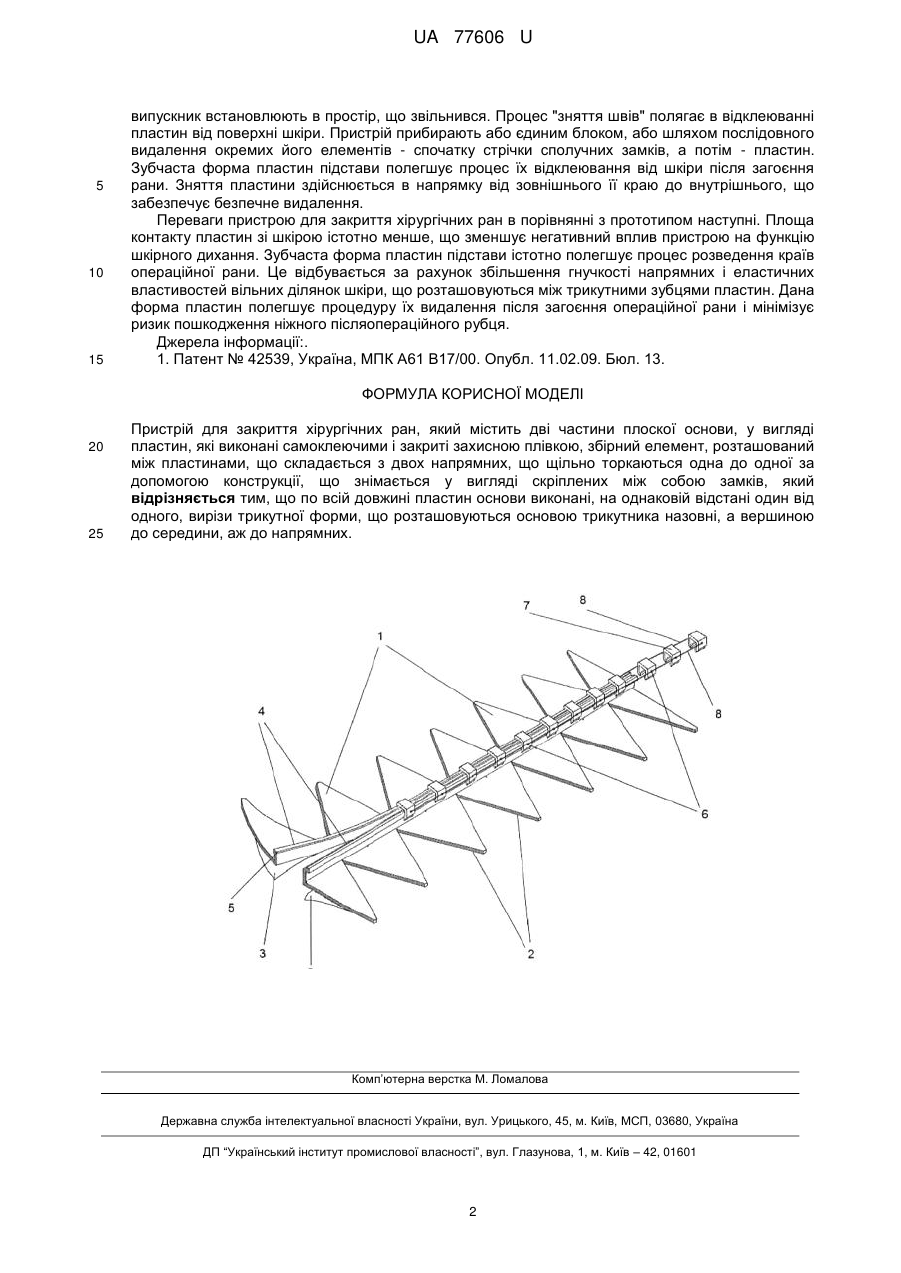

Реферат: UA 77606 U UA 77606 U 5 10 15 20 25 30 35 40 45 50 55 60 Пристрій належить до галузі медицини, зокрема до хірургії, і може бути використаним для закриття ран в процесі виконання різних хірургічних втручань. Відомий пристрій для закриття хірургічних ран, взятий за прототип (1). Пристрій складається з двох частин плоскої основи у вигляді пластин, виконаних з неактивного полімеру. На внутрішню поверхню кожної з них нанесений шар клею, який при зберіганні закритий захисною плівкою. Внутрішній край пластин в зоні їх контакту представлений напрямні збірного елемента, які на всьому протязі щільно прилягають одна до одної. Щоб полегшити проникнення між пластинами леза ріжучого інструмента (скальпеля), на внутрішню поверхню верхнього краю кожної з напрямних нанесені фаски. Співставлення країв пластин забезпечується за допомогою конструкції, що надівається на напрямні і складається з окремих сполучних замків, з двох сторін скріплених між собою нитками з неактивного полімеру. Але даний пристрій має такі недоліки: Суцільні пластини плоскої основи при наклеюванні на операційне поле порушують шкірне дихання на всій площі їхнього контакту із шкірою. Прямокутна форма пластин робить їх достатньо жорсткими при бічній деформації і значно ускладнює розведення країв операційної рани під час виконання хірургічного втручання. Значна площа контакту клейової поверхні пластин пристрою-прототипу з шкірою і прямокутна їх форма ускладнюють процедуру видалення пристрою, в процесі чого може статися розбіжність країв рани, що загоїлась. В основу корисної моделі поставлена задача створення пристрою для закриття хірургічних ран, який забезпечить зменшення площі контакту пластини зі шкірою, поліпшить можливість розведення країв операційної рани під час втручання, полегшить процедуру видалення пристрою і мінімізує ризик розриву післяопераційного рубця в процесі зняття пластин. Поставлена задача вирішується тим, що в пристрої для закриття хірургічних ран, який містить дві частини плоскої основи, у вигляді пластин, що мають шар клею і закриті захисною плівкою, збірний елемент, розташований між пластинами, складається з двох напрямних, що щільно прилягають одна до одної за допомогою конструкції у вигляді скріплених між собою замків, згідно з корисною моделлю, по всій довжині пластин основи виконані, на однаковій відстані один від одного, вирізи трикутної форми, що розташовуються підставою трикутника назовні, а вершиною до середини, аж до напрямних. Пристрій для закриття хірургічних ран представлено на кресленні. Пристрій складається з двох частин плоскої основи у вигляді пластин 1, виконаних з неактивного полімеру. На внутрішню поверхню кожної з пластин нанесений шар клею 2, який при зберіганні закритий захисною плівкою 3. Внутрішній край пластин в зоні їхнього контакту представлений напрямними збірного елемента 4, які по всій довжині щільно прилягають одна до одної. По всій довжині пластин основи рівномірно розподілені вирізи трикутної форми, що розташовуються підставою трикутника назовні, а верхівкою до середини, аж до напрямних 4. Така конфігурація пластин основи робить напрямні більш гнучкими при їх розведенні в сторони. Щоб полегшити проникнення між пластинами леза ріжучого інструмента (скальпеля), на внутрішню поверхню верхнього краю кожної з напрямних нанесені фаски 5. Співставлення країв пластин забезпечується за допомогою конструкції 6, що надівається на напрямні і складається з окремих сполучних замків 7, з двох сторін скріплених між собою нитками з неактивного полімеру 8. Використання запропонованого пристрою здійснюється наступним чином. Після обробки операційного поля, поверхня шкіри в зоні виконуваного розрізу ретельно осушують стерильними марлевими серветками. Пристрій витягують з упаковки, а знімну захисну плівку видаляють з клейкої поверхні. В зібраному вигляді пластини акуратно наклеюють на шкіру таким чином, щоб краї напрямних точно відповідали лінії і довжині розрізу, що буде виконуватись. Після цього знімну конструкцію тимчасово видаляють і здійснюють розріз шкіри. Останній виконують шляхом проведення леза скальпеля між двома напрямними. Довжина розрізу повинна відповідати довжині пластин або виступати за їх краї на 0,5-1,0 см. Розведення країв рани полегшується за рахунок зубчастої форми пластин підстави. Така їх форма робить напрямні більш гнучкими і забезпечує додатковий потенціал розведення країв рани в межах еластичних властивостей вільних ділянок шкіри, що розташовуються між трикутними зубцями пластин. Після завершення основного етапу оперативного втручання пошарово зшивають рану аж до підшкірного жирового шару, її краї зводять, а сполучні замки знімної конструкції послідовно надягають на напрямні з однією з сторін. Сполучні елементи переміщують уздовж напрямних аж до вихідного положення. Таким чином, краї операційної рани ідеально співставляють і фіксують одна до одної. У випадку, якщо потрібно тимчасове дренування підшкірної клітковини, то в потрібному місці між двома замками розрізають сполучні нитки, елементи зміщують в різні боки, а гумовий 1 UA 77606 U 5 10 15 випускник встановлюють в простір, що звільнився. Процес "зняття швів" полягає в відклеюванні пластин від поверхні шкіри. Пристрій прибирають або єдиним блоком, або шляхом послідовного видалення окремих його елементів - спочатку стрічки сполучних замків, а потім - пластин. Зубчаста форма пластин підстави полегшує процес їх відклеювання від шкіри після загоєння рани. Зняття пластини здійснюється в напрямку від зовнішнього її краю до внутрішнього, що забезпечує безпечне видалення. Переваги пристрою для закриття хірургічних ран в порівнянні з прототипом наступні. Площа контакту пластин зі шкірою істотно менше, що зменшує негативний вплив пристрою на функцію шкірного дихання. Зубчаста форма пластин підстави істотно полегшує процес розведення країв операційної рани. Це відбувається за рахунок збільшення гнучкості напрямних і еластичних властивостей вільних ділянок шкіри, що розташовуються між трикутними зубцями пластин. Дана форма пластин полегшує процедуру їх видалення після загоєння операційної рани і мінімізує ризик пошкодження ніжного післяопераційного рубця. Джерела інформації:. 1. Патент № 42539, Україна, МПК А61 В17/00. Опубл. 11.02.09. Бюл. 13. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Пристрій для закриття хірургічних ран, який містить дві частини плоскої основи, у вигляді пластин, які виконані самоклеючими і закриті захисною плівкою, збірний елемент, розташований між пластинами, що складається з двох напрямних, що щільно торкаються одна до одної за допомогою конструкції, що знімається у вигляді скріплених між собою замків, який відрізняється тим, що по всій довжині пластин основи виконані, на однаковій відстані один від одного, вирізи трикутної форми, що розташовуються основою трикутника назовні, а вершиною до середини, аж до напрямних. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
