Спосіб захисту свердловинного насоса від перегріву

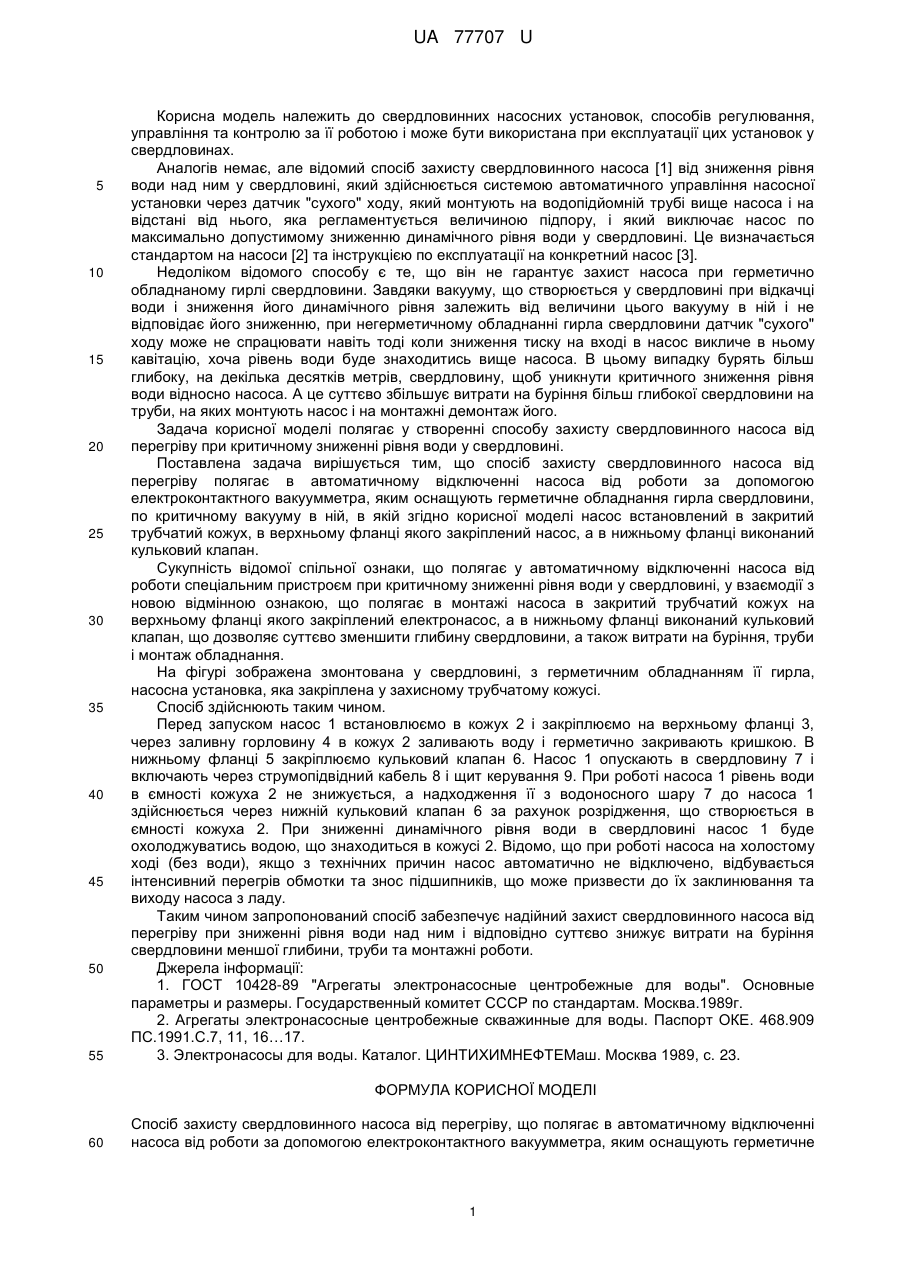

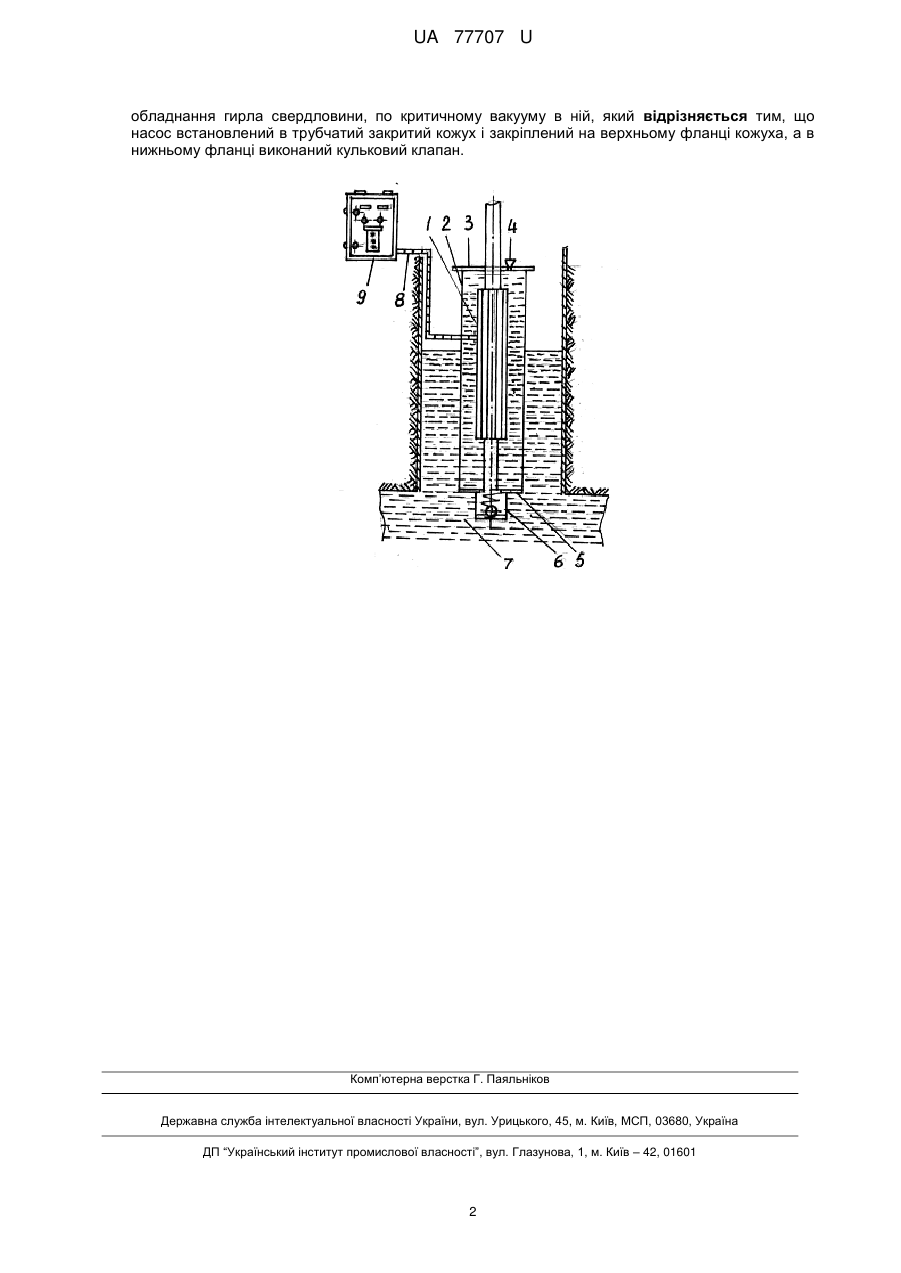

Реферат: Спосіб захисту свердловинного насоса від перегріву полягає в автоматичному відключенні насоса від роботи за допомогою електроконтактного вакуумметра, яким оснащують герметичне обладнання гирла свердловини, по критичному вакууму в ній. Насос встановлений в трубчатий закритий кожух і закріплений на верхньому фланці кожуха, а в нижньому фланці виконаний кульковий клапан. UA 77707 U (54) СПОСІБ ЗАХИСТУ СВЕРДЛОВИННОГО НАСОСА ВІД ПЕРЕГРІВУ UA 77707 U UA 77707 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до свердловинних насосних установок, способів регулювання, управління та контролю за її роботою і може бути використана при експлуатації цих установок у свердловинах. Аналогів немає, але відомий спосіб захисту свердловинного насоса [1] від зниження рівня води над ним у свердловині, який здійснюється системою автоматичного управління насосної установки через датчик "сухого" ходу, який монтують на водопідйомній трубі вище насоса і на відстані від нього, яка регламентується величиною підпору, і який виключає насос по максимально допустимому зниженню динамічного рівня води у свердловині. Це визначається стандартом на насоси [2] та інструкцією по експлуатації на конкретний насос [3]. Недоліком відомого способу є те, що він не гарантує захист насоса при герметично обладнаному гирлі свердловини. Завдяки вакууму, що створюється у свердловині при відкачці води і зниження його динамічного рівня залежить від величини цього вакууму в ній і не відповідає його зниженню, при негерметичному обладнанні гирла свердловини датчик "сухого" ходу може не спрацювати навіть тоді коли зниження тиску на вході в насос викличе в ньому кавітацію, хоча рівень води буде знаходитись вище насоса. В цьому випадку бурять більш глибоку, на декілька десятків метрів, свердловину, щоб уникнути критичного зниження рівня води відносно насоса. А це суттєво збільшує витрати на буріння більш глибокої свердловини на труби, на яких монтують насос і на монтажні демонтаж його. Задача корисної моделі полягає у створенні способу захисту свердловинного насоса від перегріву при критичному зниженні рівня води у свердловині. Поставлена задача вирішується тим, що спосіб захисту свердловинного насоса від перегріву полягає в автоматичному відключенні насоса від роботи за допомогою електроконтактного вакуумметра, яким оснащують герметичне обладнання гирла свердловини, по критичному вакууму в ній, в якій згідно корисної моделі насос встановлений в закритий трубчатий кожух, в верхньому фланці якого закріплений насос, а в нижньому фланці виконаний кульковий клапан. Сукупність відомої спільної ознаки, що полягає у автоматичному відключенні насоса від роботи спеціальним пристроєм при критичному зниженні рівня води у свердловині, у взаємодії з новою відмінною ознакою, що полягає в монтажі насоса в закритий трубчатий кожух на верхньому фланці якого закріплений електронасос, а в нижньому фланці виконаний кульковий клапан, що дозволяє суттєво зменшити глибину свердловини, а також витрати на буріння, труби і монтаж обладнання. На фігурі зображена змонтована у свердловині, з герметичним обладнанням її гирла, насосна установка, яка закріплена у захисному трубчатому кожусі. Спосіб здійснюють таким чином. Перед запуском насос 1 встановлюємо в кожух 2 і закріплюємо на верхньому фланці 3, через заливну горловину 4 в кожух 2 заливають воду і герметично закривають кришкою. В нижньому фланці 5 закріплюємо кульковий клапан 6. Насос 1 опускають в свердловину 7 і включають через струмопідвідний кабель 8 і щит керування 9. При роботі насоса 1 рівень води в ємності кожуха 2 не знижується, а надходження її з водоносного шару 7 до насоса 1 здійснюється через нижній кульковий клапан 6 за рахунок розрідження, що створюється в ємності кожуха 2. При зниженні динамічного рівня води в свердловині насос 1 буде охолоджуватись водою, що знаходиться в кожусі 2. Відомо, що при роботі насоса на холостому ході (без води), якщо з технічних причин насос автоматично не відключено, відбувається інтенсивний перегрів обмотки та знос підшипників, що може призвести до їх заклинювання та виходу насоса з ладу. Таким чином запропонований спосіб забезпечує надійний захист свердловинного насоса від перегріву при зниженні рівня води над ним і відповідно суттєво знижує витрати на буріння свердловини меншої глибини, труби та монтажні роботи. Джерела інформації: 1. ГОСТ 10428-89 "Агрегаты электронасосные центробежные для воды". Основные параметры и размеры. Государственный комитет СССРпо стандартам. Москва.1989г. 2. Агрегаты электронасосные центробежные скважинные для воды. Паспорт ОКЕ. 468.909 ПС.1991.С.7, 11, 16…17. 3. Электронасосы для воды. Каталог. ЦИНТИХИМНЕФТЕМаш. Москва 1989, с. 23. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Спосіб захисту свердловинного насоса від перегріву, що полягає в автоматичному відключенні насоса від роботи за допомогою електроконтактного вакуумметра, яким оснащують герметичне 1 UA 77707 U обладнання гирла свердловини, по критичному вакууму в ній, який відрізняється тим, що насос встановлений в трубчатий закритий кожух і закріплений на верхньому фланці кожуха, а в нижньому фланці виконаний кульковий клапан. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
