Спосіб визначення модуля пружності будівельних матеріалів низької міцності

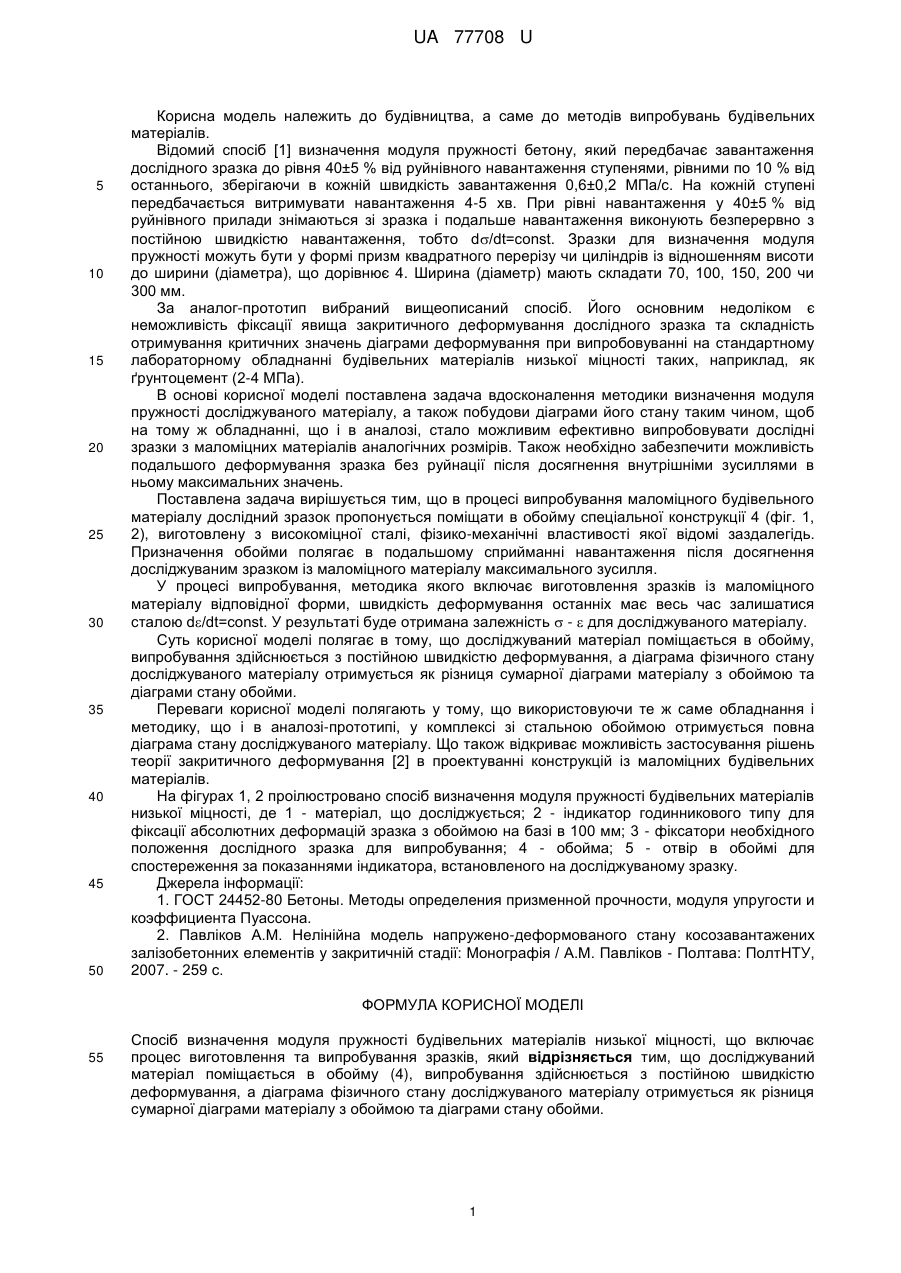

Реферат: UA 77708 U UA 77708 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до будівництва, а саме до методів випробувань будівельних матеріалів. Відомий спосіб [1] визначення модуля пружності бетону, який передбачає завантаження дослідного зразка до рівня 40±5 % від руйнівного навантаження ступенями, рівними по 10 % від останнього, зберігаючи в кожній швидкість завантаження 0,6±0,2 МПа/с. На кожній ступені передбачається витримувати навантаження 4-5 хв. При рівні навантаження у 40±5 % від руйнівного прилади знімаються зі зразка і подальше навантаження виконують безперервно з постійною швидкістю навантаження, тобто d/dt=const. Зразки для визначення модуля пружності можуть бути у формі призм квадратного перерізу чи циліндрів із відношенням висоти до ширини (діаметра), що дорівнює 4. Ширина (діаметр) мають складати 70, 100, 150, 200 чи 300 мм. За аналог-прототип вибраний вищеописаний спосіб. Його основним недоліком є неможливість фіксації явища закритичного деформування дослідного зразка та складність отримування критичних значень діаграми деформування при випробовуванні на стандартному лабораторному обладнанні будівельних матеріалів низької міцності таких, наприклад, як ґрунтоцемент (2-4 МПа). В основі корисної моделі поставлена задача вдосконалення методики визначення модуля пружності досліджуваного матеріалу, а також побудови діаграми його стану таким чином, щоб на тому ж обладнанні, що і в аналозі, стало можливим ефективно випробовувати дослідні зразки з маломіцних матеріалів аналогічних розмірів. Також необхідно забезпечити можливість подальшого деформування зразка без руйнації після досягнення внутрішніми зусиллями в ньому максимальних значень. Поставлена задача вирішується тим, що в процесі випробування маломіцного будівельного матеріалу дослідний зразок пропонується поміщати в обойму спеціальної конструкції 4 (фіг. 1, 2), виготовлену з високоміцної сталі, фізико-механічні властивості якої відомі заздалегідь. Призначення обойми полягає в подальшому сприйманні навантаження після досягнення досліджуваним зразком із маломіцного матеріалу максимального зусилля. У процесі випробування, методика якого включає виготовлення зразків із маломіцного матеріалу відповідної форми, швидкість деформування останніх має весь час залишатися сталою d/dt=const. У результаті буде отримана залежність  -  для досліджуваного матеріалу. Суть корисної моделі полягає в тому, що досліджуваний матеріал поміщається в обойму, випробування здійснюється з постійною швидкістю деформування, а діаграма фізичного стану досліджуваного матеріалу отримується як різниця сумарної діаграми матеріалу з обоймою та діаграми стану обойми. Переваги корисної моделі полягають у тому, що використовуючи те ж саме обладнання і методику, що і в аналозі-прототипі, у комплексі зі стальною обоймою отримується повна діаграма стану досліджуваного матеріалу. Що також відкриває можливість застосування рішень теорії закритичного деформування [2] в проектуванні конструкцій із маломіцних будівельних матеріалів. На фігурах 1, 2 проілюстровано спосіб визначення модуля пружності будівельних матеріалів низької міцності, де 1 - матеріал, що досліджується; 2 - індикатор годинникового типу для фіксації абсолютних деформацій зразка з обоймою на базі в 100 мм; 3 - фіксатори необхідного положення дослідного зразка для випробування; 4 - обойма; 5 - отвір в обоймі для спостереження за показаннями індикатора, встановленого на досліджуваному зразку. Джерела інформації: 1. ГОСТ 24452-80 Бетоны. Методы определения призменной прочности, модуля упругости и коэффициента Пуассона. 2. Павліков A.M. Нелінійна модель напружено-деформованого стану косозавантажених залізобетонних елементів у закритичній стадії: Монографія / A.M. Павліков - Полтава: ПолтНТУ, 2007. - 259 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Спосіб визначення модуля пружності будівельних матеріалів низької міцності, що включає процес виготовлення та випробування зразків, який відрізняється тим, що досліджуваний матеріал поміщається в обойму (4), випробування здійснюється з постійною швидкістю деформування, а діаграма фізичного стану досліджуваного матеріалу отримується як різниця сумарної діаграми матеріалу з обоймою та діаграми стану обойми. 1 UA 77708 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
